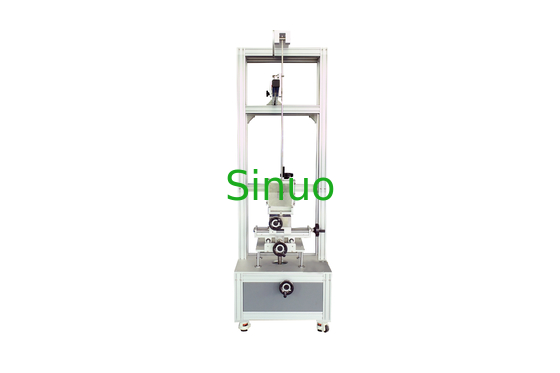

নিম্ন-শক্তি পেন্ডুলাম ইম্প্যাক্ট টেস্টার আইইসি ৬0898 সার্কিট ব্রেকার এবং সকেট পরীক্ষার জন্য
| Applied Standard: | আইইসি ৬০৮৯৮-১ | Impact Mass: | 150 ± 1 জি (200 জি) |
| Mounting Bracket Mass: | ১০±১ কেজি | Mounting Bracket Size: | 175*175*8 মিমি |
| Sample Range: | প্যানেল/রেল/রিসেসড/প্যানেল মাউন্ট টাইপ | Impact Head: | আর 10 পলিমাইড, কঠোরতা এইচআর 100 |
| Mounting brackets: | ± 90 ° ঘোরাতে পারে ° | Position regulation: | 100 ～ 100 মিমি সামঞ্জস্যযোগ্য |
| High Light: | আইইসি ৬0898 পেন্ডুলাম ইম্প্যাক্ট টেস্টার,নিম্ন-শক্তি পেন্ডুলাম ইম্প্যাক্ট টেস্টার,সার্কিট ব্রেকার পেন্ডুলাম ইম্প্যাক্ট টেস্টার |
||
নিম্ন-শক্তি পেন্ডুলাম ইম্প্যাক্ট টেস্টার IEC 60898 সার্কিট ব্রেকার এবং সকেট পরীক্ষার জন্য
পণ্য পরিচিতি:
এই লো-এনার্জি পেন্ডুলাম ইম্প্যাক্ট টেস্ট সরঞ্জামটি IEC 61009-1:2012 এবং IEC 60898-1:2015 মানগুলির সাথে সঙ্গতি রেখে যান্ত্রিক প্রভাব প্রতিরোধের পরীক্ষা করার জন্য ডিজাইন করা হয়েছে। এটি সুইচ সকেট, প্যানেল-মাউন্টেড এবং রেল-মাউন্টেড সার্কিট ব্রেকার, কন্টাক্টর, ইনস্টলেশন বক্স এবং অন্যান্য বৈদ্যুতিক ডিভাইসের জন্য প্রযোজ্য যা স্বাভাবিক ব্যবহারের সময় যান্ত্রিক চাপের শিকার হতে পারে।
1-মিটার পেন্ডুলাম নীতি (পরীক্ষা Eha) ব্যবহার করে, প্রভাব হাতুড়ি একটি নির্দিষ্ট উচ্চতা থেকে মুক্তি দেওয়া হয়, যা মাধ্যাকর্ষণ শক্তি রূপান্তরের মাধ্যমে পরীক্ষার নমুনার উপর একটি সুনির্দিষ্ট প্রভাব ফেলে। এটি উন্মুক্ত অংশগুলির স্থায়িত্ব এবং কাঠামোগত নিরাপত্তা মূল্যায়নের জন্য বাস্তব-বিশ্বের যান্ত্রিক ধাক্কাগুলির অনুকরণ করে।
প্রধান বৈশিষ্ট্য:
স্ট্যান্ডার্ড সম্মতি: IEC 61009-1:2012, IEC 60898-1:2015
কোনো ইনস্টলেশন প্রয়োজন নেই: মেঝেতে স্থাপনযোগ্য ডিজাইন, ব্যবহারের জন্য প্রস্তুত
নমনীয় মাউন্টিং ব্র্যাকেট: X, Y, Z দিকে সম্পূর্ণরূপে সমন্বয়যোগ্য (±100 মিমি), এবং অনুভূমিক এবং উল্লম্ব উভয় অক্ষের চারপাশে ±90° ঘূর্ণন করতে সক্ষম
লক্ষ্যযুক্ত প্রভাব পরীক্ষা: নমুনার সামনের বা পাশের পৃষ্ঠে আঘাত করার জন্য মুক্তির কোণটি সামঞ্জস্য করা যেতে পারে
বহুমুখী নমুনা সমর্থন: প্যানেল মাউন্ট, রেল মাউন্ট এবং রিসেসড মাউন্ট সার্কিট ব্রেকারের সাথে সামঞ্জস্যপূর্ণ
প্রযুক্তিগত পরামিতি:
| মডেল | SN2507 |
| প্রযোজ্য নমুনার পরিসীমা | প্যানেল মাউন্ট, রেল মাউন্ট, রিসেসড, প্যানেল মাউন্ট সার্কিট ব্রেকার |
| প্রভাব উপাদান মাথা | R10 পলিমাইড, কঠোরতা HR100 |
| প্রভাব উপাদান ভর (সমতুল্য ভর) | 150±1g(200g) |
| মাউন্টিং ব্র্যাকেটের গুণমান | 10±1Kg |
| মাউন্টিং ব্র্যাকেট | মাউন্টিং প্লেটের চারপাশে ±90° ঘুরতে পারে, মাউন্টিং প্লেট উল্লম্ব অক্ষের চারপাশে ±90° ঘুরতে পারে, X, Y, Z তিনটি অক্ষ সমন্বয়যোগ্য |
| অবস্থান নিয়ন্ত্রণ | ব্র্যাকেট X-100～100mm, Y-100～100mm, Z-100～100mm স্ট্রোক সমন্বয়যোগ্য |
| সুইং পেন্ডুলাম | 1000±1mm দৈর্ঘ্যের একটি ইস্পাত পেন্ডুলাম, 100±1g ভর, 9 মিমি বাইরের ব্যাস এবং 0.5 মিমি প্রাচীর বেধ |
| প্রভাবের উচ্চতা | 0-500mm, স্কেল ডিসপ্লে (অনুরূপ কোণ রূপান্তর) |
| সার্কিট ব্রেকার মাউন্টিং প্লেট | 175*175*8 স্তরিত বোর্ড |
| নমুনা ফিক্সচার |
অ-সংযুক্ত সার্কিট ব্রেকার মাউন্টিং ফিক্সচার
প্যানেল মাউন্ট সার্কিট ব্রেকার মাউন্টিং ক্ল্যাম্প
|
| মাত্রা | 860mm×650mm×2000mm |
| ওজন | প্রায় 140 কেজি |
| শক্তি /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| সমতুল্য ভর / কেজি | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| পতনের উচ্চতা ±1%মিমি | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| নোট 1, নোট 3.2.2 দেখুন; নোট 2, এই অংশের শক্তির একক জুল (J) স্ট্যান্ডার্ড মাধ্যাকর্ষণ ত্বরণ (g) থেকে উদ্ভূত, g এর সম্পূর্ণ মান রাউন্ড: 10m / s2। | |||||||||||||||
