আইইসি 61009-1 সার্কিট ব্রেকার মেকানিক্যাল অ্যান্ড ইলেকট্রিক্যাল লাইফ টেস্টার
| Applied Standard: | আইইসি 61009-1, আইইসি 60898-1 | Voltage Setting Method: | স্বয়ংক্রিয় সমন্বয় |
| Protective Function: | ওভারভোল্টেজ, ওভারকারেন্ট, শর্ট সার্কিট | Trip Test Mode: | বৈদ্যুতিন চৌম্বক বা সিলিন্ডার |
| Circuit Breaker Coil Voltage: | DC0 ~ 60V; AC0 ~ 300V | Test Product: | 3 ~ 125a; এক/চার-মেরু |
| Resolution: | 0। 1 ভি | Accuracy: | ±2％ |
| High Light: | বৈদ্যুতিন চৌম্বকীয় পরীক্ষা পরিষেবা,এমসি পরীক্ষার পরীক্ষাগার |
||

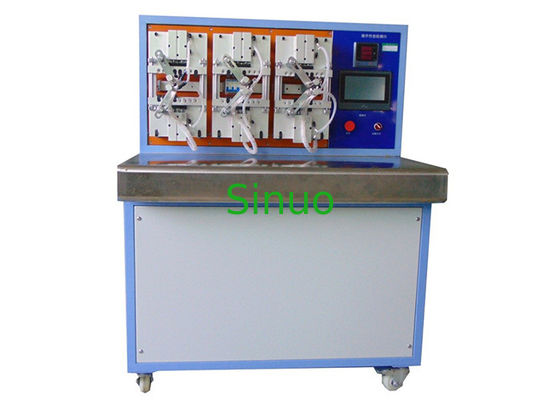

আইইসি 61009-1 সার্কিট ব্রেকার মেকানিক্যাল অ্যান্ড ইলেকট্রিক্যাল লাইফ টেস্টার
স্ট্যান্ডার্ড এবং ক্লজঃ
পরীক্ষার সরঞ্জাম IEC 61009-1 এর মানদণ্ডের প্রয়োজনীয়তা পূরণ করেঃ2012, আইইসি ৬০৮৯৮-১ঃ২০১৫ ধারা ৯।11ইত্যাদি।
এটি সার্কিট ব্রেকারের যান্ত্রিক ও বৈদ্যুতিক জীবন পরীক্ষা করতে পারে,এবং সমর্থনকারী লোড মন্ত্রিসভা নামমাত্র ভোল্টেজ এবং নামমাত্র বর্তমান অবস্থার অধীনে সার্কিট ব্রেকার উপর অন-লোড পরীক্ষা উপলব্ধি করতে পারেন. ট্রপ-মুক্ত প্রক্রিয়াগুলি যাচাই করতেও ব্যবহার করা যেতে পারে। পরীক্ষার পণ্যগুলির স্বয়ংক্রিয় নিয়ন্ত্রণ সম্পূর্ণ করতে পিএলসি + টাচ স্ক্রিন স্বাধীন নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করা হয়।পরীক্ষার প্রক্রিয়ায় স্বয়ংক্রিয় নিয়ন্ত্রণ প্রযুক্তি ব্যবহার করা হয়, যা পরীক্ষার সময়গুলির পরিসংখ্যান এবং সংক্ষিপ্তসার সম্পূর্ণ করতে পারে, বন্ধের সময় এবং খোলার সময় নিয়ন্ত্রণ করতে পারে এবং বুদ্ধিমানভাবে বিচার করতে পারে যে পরিচিতিগুলি ভাল বা খারাপ।প্রধান নিয়ন্ত্রণ ইউনিট হিসাবে টাচ স্ক্রিন এবং প্রোগ্রামযোগ্য লজিক নিয়ামক পিএলসি ব্যবহার করুন, এবং সিলিন্ডারকে ড্রাইভিং ফোর্স হিসাবে ব্যবহার করে সার্কিট ব্রেকারটি খুলতে এবং বন্ধ করতে। স্বয়ংক্রিয় খোলার এবং বন্ধের সাথে সার্কিট ব্রেকারের জন্য,মেশিনটি সার্কিট ব্রেকার পাওয়ার সাপ্লাইয়ের জন্য ডিসি এবং এসি পাওয়ার সরবরাহ করে, এবং সার্কিট ব্রেকারের খোলার এবং বন্ধ করার প্রভাব পাওয়ার সাপ্লাই নিয়ন্ত্রণ করে অর্জন করা হয়।
বৈশিষ্ট্যঃ
1সরঞ্জাম বাক্সটি সামগ্রিকভাবে উচ্চমানের ইস্পাত ইন্টিগ্রেটেড চ্যাসি গ্রহণ করে, স্প্রে-লেপযুক্ত সিলিং প্লেট, এবং পৃষ্ঠটি অ্যান্টি-স্ট্যাটিক, অ্যান্টি-রস্ট এবং অ্যান্টি-জারা দিয়ে স্প্রে করা হয়।
2. প্যানেল এবং অপারেশন বোতামগুলি সরঞ্জামগুলির ডানদিকে স্থাপন করা হয়, যা ব্যবহারে সুবিধাজনক এবং সুন্দর চেহারা।
3সরঞ্জাম একটি সুরক্ষা বাক্স দিয়ে সজ্জিত করা হয়, এবং পরীক্ষাটি নিরাপত্তা সুরক্ষার জন্য বাক্সে পরিচালিত হয়।
4এই সরঞ্জামটি ছাঁচযুক্ত কেস সার্কিট ব্রেকার 3P-4P পণ্য এবং বর্তমান স্পেসিফিকেশনগুলির সাথে পণ্যগুলির উত্পাদনের সাথে সামঞ্জস্যপূর্ণ।
5. ফ্রেম বর্তমান একই সময়ে পরীক্ষা জন্য ব্যবহার করা হয় না। সরঞ্জাম স্বয়ংক্রিয় বন্ধ এবং খোলার fixtures একটি সেট দিয়ে সজ্জিত করা হয়। সরঞ্জাম বর্তমান পণ্য ফর্ম উপর নির্ভর করে।উদাহরণস্বরূপ, পণ্যটি বন্ধ থাকলে বর্তমানটি পরিবাহী হয় এবং পণ্যটি খোলা হলে বর্তমানটি পরিবাহী হয় না এবং চক্রটি ধারাবাহিকভাবে পুনরাবৃত্তি হয় এবং লোডের বর্তমানটি সামঞ্জস্যযোগ্য হয়,এবং বর্তমান 1-125A থেকে superimposed হয়, এবং বন্ধ এবং খোলার সময় সংখ্যা ম্যানুয়ালি সেট করা যেতে পারে। (সীমাহীন, সেটিং জন্য টাচ স্ক্রিন প্যারামিটার ইন্টারফেস উপলব্ধ) সরঞ্জাম ফিক্সচার মোট চার জোড়া আছে,এক সময়ে শুধুমাত্র একটি পণ্য পরীক্ষা করা যেতে পারে, এবং পরীক্ষার পাওয়ার সাপ্লাই একটি সেট।
টেকনিক্যাল প্যারামিটারঃ
| মডেল | এস এন ২৫০৩ |
| বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি | পিএলসি ইন্টেলিজেন্ট ইন্টিগ্রেটেড কন্ট্রোল, ম্যান-মেশিন টাচ ইন্টারফেস অপারেশন |
| পরীক্ষার আইটেম |
1. অটোমেটিক খোলার এবং বন্ধ সার্কিট ব্রেকারের জীবন পরীক্ষা 2. স্বয়ংক্রিয় খোলার এবং বন্ধ সার্কিট ব্রেকার জ্বালানী জীবন পরীক্ষা |
| পরীক্ষামূলক পণ্য | 3 ~ 125A, যান্ত্রিক এবং বৈদ্যুতিক জীবন পরীক্ষা সঙ্গে সামঞ্জস্যপূর্ণ এক-পোল ~ চার-পোল ক্ষুদ্র সার্কিট ব্রেকার যথাক্রমে, একই সময়ে পরীক্ষা না |
| ট্রিপ মোড | সার্কিট ব্রেকার এর নিজস্ব ইলেক্ট্রোম্যাগনেটিক বা বহিরাগত সিলিন্ডার ট্রিপিং এবং বন্ধ ধাক্কা |
| ড্রাইভ মোড | সিলিন্ডার ড্রাইভ |
| পরীক্ষার স্টেশন | ৩টি স্টেশন |
| সার্কিট ব্রেকার কয়েল ভোল্টেজ সরবরাহ | এসি০-৩০০ ভোল্ট |
| ভোল্টেজ সেটিং পদ্ধতি | স্বয়ংক্রিয় সমন্বয় |
| রেজোলিউশন | 0. ১ ভোল্ট |
| সঠিকতা | ২±% |
| সার্কিট ব্রেকার কয়েল ভোল্টেজ সরবরাহ | DC0~60V |
| ভোল্টেজ সেটিং পদ্ধতি | স্বয়ংক্রিয় সমন্বয় |
| রেজোলিউশন | 0. ১ ভোল্ট |
| সঠিকতা | ২±% |
| বন্ধের সময় নির্ধারণ | ১-৯৯৯.৯ সেকেন্ড |
| খোলার সময় সেটিং | ১-৯৯৯.৯ সেকেন্ড |
| খোলার এবং বন্ধের সময় সেটিং | 1~999999 |
| প্রতিরক্ষামূলক ফাংশন | অতিরিক্ত ভোল্টেজ, অতিরিক্ত বর্তমান, শর্ট সার্কিট |
| শব্দ ও আলোর বিপদাশঙ্কা ডিভাইস | পরীক্ষার সময় বা অযোগ্য পরীক্ষার পণ্য প্রদর্শিত হলে অপারেটরকে সময়মতো মনে করিয়ে দিন |
| মাত্রা | ১২০০ মিমি × ৮০০ মিমি × ১৫০০ মিমি |
| ওজন | প্রায় ২০০ কেজি |
