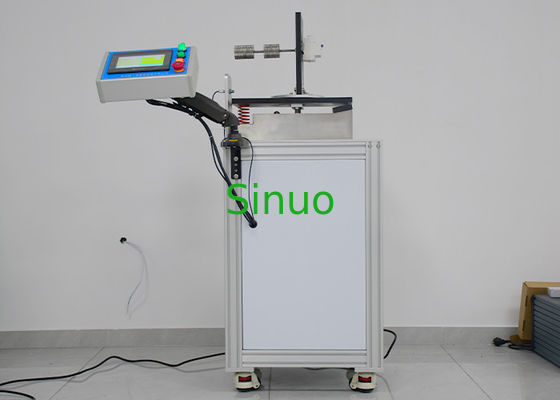

IEC 61009-1 সার্কিট-ব্রেকার যান্ত্রিক শক পরীক্ষার মেশিন
| Applied Standard: | আইইসি 61009-1; আইইসি 60898-1 | Coil Spring: | ইলাস্টিক সহগ 25n/মিমি |
| Drive Mode: | মোটর ড্রাইভ মেকানিজম ক্যাম | Turntable Angle: | 4-90 ° ঘূর্ণন স্থির হতে পারে |
| Drop Height: | 40 মিমি | Load Output: | ০-৯৯৯৯৯ |
| High Light: | আনেকিক চেম্বার টার্নটেবল,ইএমসি পরীক্ষার সরঞ্জাম টার্নটেবল,2 মিটার ইএমসি পরীক্ষক টার্নটেবল |
||
IEC 61009-1 সার্কিট-ব্রেকার মেকানিক্যাল শক টেস্টিং মেশিন
পণ্যের সংক্ষিপ্ত বিবরণ:
পরীক্ষা সরঞ্জাম IEC 61009-1:2012, IEC60898-1:2015, ইত্যাদির স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করে।
এটি সার্কিট ব্রেকার পণ্যের পরীক্ষার জন্য ব্যবহৃত হয়, যা সার্কিট ব্রেকারের উন্মুক্ত অংশগুলির প্রভাব প্রতিরোধের যাচাই করতে ব্যবহৃত হয়, যা স্বাভাবিক ব্যবহারের সময় যান্ত্রিক ঝাঁকুনির শিকার হতে পারে।
পরীক্ষার নীতি: মোটর কন্ট্রোল ক্যাম-এর মাধ্যমে সার্কিট ব্রেকার সহ মাউন্টিং প্লেটটি তুলুন এবং তাৎক্ষণিকভাবে 25N/মিমি স্থিতিস্থাপক সহগযুক্ত কয়েল স্প্রিং দিয়ে সজ্জিত মেটাল স্টপ প্লেটে ফেলে দিন। এইভাবে 50 বার পুনরাবৃত্তি করুন এবং নমুনাটি টার্নটেবলের মাধ্যমে অন্য তিনটি 90-ডিগ্রি দিকে পরিবর্তন করুন এবং 50 বার পরীক্ষাটি পুনরাবৃত্তি করুন।
বৈশিষ্ট্য: 1. PLC নিয়ন্ত্রণ, টাচ স্ক্রিন অপারেশন, সার্ভো মোটর ড্রাইভ, সুনির্দিষ্ট নিয়ন্ত্রণ।
2. কামের কেন্দ্রাতিগ দূরত্ব দ্বারা ড্রপ উচ্চতা নির্ধারণ করা হয়, কোনো বিচ্যুতি ছাড়াই।
3. Yiheda কাস্টমাইজড স্থিতিস্থাপক সহগযুক্ত হেলিকাল স্প্রিং গ্রহণ করুন।
4. টার্নটেবলটি 4-90° ঘোরানো যেতে পারে, যা সত্যিই সব দিকে সার্কিট ব্রেকারের প্রভাব প্রতিরোধের পরীক্ষাটিকে অনুকরণ করে।
প্রযুক্তিগত পরামিতি:
| মডেল | SN2506 |
| টেস্ট স্টেশন | একক |
| বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি | PLC ইন্টেলিজেন্ট ইন্টিগ্রেটেড কন্ট্রোল, ম্যান-মেশিন টাচ ইন্টারফেস অপারেশন |
| ড্রাইভ মোড | মোটর ড্রাইভ মেকানিজম ক্যাম |
| কয়েল স্প্রিং | স্থিতিস্থাপক সহগ 25N/মিমি |
| বেস A, প্ল্যাটফর্ম B, প্ল্যাঙ্ক C | কাঠ, কালো রঙ করা |
| ড্রপ উচ্চতা | 40 মিমি |
| টার্নটেবল | 4-90° ঘূর্ণন ফিক্স করা যেতে পারে |
| ওজন | 100g*10pcs, 150g*5pcs, 200g*5pcs |
| পরীক্ষার সংখ্যা | 0-999999 বার, টাচ স্ক্রিন প্রি-সেট |
| লোড আউটপুট | 0-999999s, টাচ স্ক্রিন প্রি-সেট |
| মাত্রা | 900mm×600mm×1350mm |
| ওজন | প্রায় 110 কেজি |
| বিদ্যুৎ সরবরাহ | AC380V±10% 50Hz, 1kVA |
