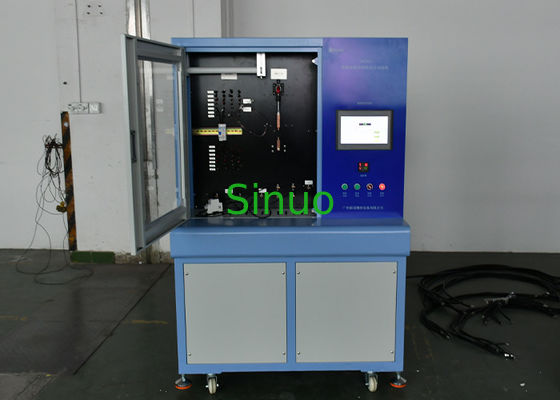

IEC 60898-1 ধারা ৯.১০ সার্কিট ব্রেকার ট্রিপিং পরীক্ষার সরঞ্জাম ২৫০০এ

আইইসি 60898-1 ধারা 9.10 সার্কিট ব্রেকার ট্রিপিং পরীক্ষার সরঞ্জাম 2500 এ

ওভারভিউ:

গ্রাহক-সংজ্ঞায়িত প্রযুক্তিগত প্রয়োজনীয়তার উপর ভিত্তি করে বিকাশিত, এই সরঞ্জামগুলি আইইসি 60898-1 (9.10), জিবি 10963.1-2005 (9.10), জিবি 14048.1-2006 (7.2.1), এবং জেবি/টি 8979-2006 (8.13), এবং জেবি/টি 8979-2006 (8.113), সেবা নিশ্চিতকরণ নিশ্চিতকরণ নিশ্চিতকরণ নিশ্চিত করে প্রযোজ্য জাতীয় এবং আন্তর্জাতিক মানগুলির সাথে সামঞ্জস্য করে।

এই সরঞ্জামগুলি নির্ধারিত সময়সীমার মধ্যে ব্রেকার ট্রিপগুলি নিশ্চিত করে 1.13, 1.45, এবং 2.55 গুণ রেটযুক্ত মানের স্রোত প্রয়োগ করে সার্কিট ব্রেকারগুলির বিলম্বিত ট্রিপিং পারফরম্যান্স যাচাই করার জন্য ডিজাইন করা হয়েছে। এটি ট্রিপিং সময়ের প্রয়োজনীয়তার সাথে সম্মতি নিশ্চিত করার জন্য রেটেড কারেন্টের 3 থেকে 20 গুণ বেশি স্রোতের সাথে ব্রেকারকে সাপেক্ষে তাত্ক্ষণিক ট্রিপিং আচরণের মূল্যায়ন করতে পারে।

এটি প্রসবের আগে ছাঁচযুক্ত কেস সার্কিট ব্রেকার (এমসিসিবি) এবং মিনিয়েচার সার্কিট ব্রেকার (এমসিবিএস) এর অনলাইন পরীক্ষার জন্য আদর্শভাবে উপযুক্ত। সার্কিট ব্রেকার ম্যানুফ্যাকচারিংয়ে বৈদ্যুতিক পারফরম্যান্স যাচাইকরণের জন্য প্রয়োজনীয় সরঞ্জাম হিসাবে এটিতে দ্রুত ফিক্সচার ইনস্টলেশন, সম্পূর্ণ স্বয়ংক্রিয় পরীক্ষা এবং বুদ্ধিমান পাস/ব্যর্থ রায় রয়েছে।

সরঞ্জাম আবাসনটি উচ্চ-গ্রেড অ্যালুমিনিয়াম খাদ এবং ইস্পাত থেকে নির্মিত হয়, প্যানেলগুলি ধাতব স্প্রে লেপ ব্যবহার করে শেষ করে অ্যান্টি-স্ট্যাটিক, মরিচা এবং জারা প্রতিরোধের জন্য চিকিত্সা করা হয়। উপরের বিভাগটি একটি নিয়ন্ত্রণ প্যানেল, পাওয়ার স্যুইচ এবং বিলম্বিত ট্রিপিং পরীক্ষার জন্য উত্সর্গীকৃত বিভিন্ন স্পেসিফিকেশনের টার্মিনাল সহ সজ্জিত। একটি কমপ্যাক্ট কাঠামো, ব্যবহারকারী-বান্ধব অপারেশন, স্থিতিশীল পারফরম্যান্স এবং একটি আধুনিক, নান্দনিক উপস্থিতি সহ, এই সিস্টেমটি একটি দক্ষ এবং নির্ভরযোগ্য পরীক্ষার সমাধান সরবরাহ করে।

প্রযুক্তিগত বৈশিষ্ট্য

এক। ধ্রুবক তাপমাত্রা চেম্বার

1. একটি নিয়ন্ত্রিত তাপমাত্রা পরিবেশ সরবরাহ করতে পরীক্ষা সিস্টেমের সাথে সংহত।
2. তাপমাত্রা পরিসীমা: পরিবেষ্টিত ~ 50 ডিগ্রি সেন্টিগ্রেড
3. তাপমাত্রা রেজোলিউশন: 0.1 ডিগ্রি সেন্টিগ্রেড
4. তাপমাত্রা স্থায়িত্ব: ± 1 ডিগ্রি সেন্টিগ্রেড

দুই। বিলম্বিত ট্রিপিং পরীক্ষার পরামিতি

1. এসি কারেন্ট আউটপুট পরিসর: 3–350 এ
2. এসি ভোল্টেজ আউটপুট পরিসর: 0-5V
3. আউটপুট চ্যানেল: একক চ্যানেল আউটপুট; একাধিক-মেরু সার্কিট ব্রেকার পরিচিতিগুলি একযোগে পরীক্ষার জন্য সিরিজে সংযুক্ত রয়েছে।
4. প্রযোজ্য পণ্য পরিসীমা: মিনিয়েচার সার্কিট ব্রেকারগুলি 3 এ থেকে 125 এ পর্যন্ত রেটেড
5. আউটপুট বর্তমান তরঙ্গরূপ: খাঁটি সাইন ওয়েভ (তরঙ্গরূপ বিকৃতি ≤5%, মোট সিস্টেমের ত্রুটি ≤3%)
6. নিয়ন্ত্রণ মোড: টাচস্ক্রিন ইন্টারফেসের মাধ্যমে স্বয়ংক্রিয় নিয়ন্ত্রণ
7. বর্তমান নির্ভুলতা: ক্লাস 0.5
8. ভোল্টেজ নির্ভুলতা: ক্লাস 0.5
9. বর্তমান ট্রান্সফর্মার অনুপাত: 400/5a
10. পরীক্ষার সময়কাল: 1 থেকে 999,999 সেকেন্ড পর্যন্ত সামঞ্জস্যযোগ্য
11. পরীক্ষার প্রক্রিয়া: রেটেড কারেন্টের 1.13 গুণ প্রয়োগ করার পরে, প্রগতিশীল পরীক্ষার জন্য সিস্টেমটি 5 সেকেন্ডের মধ্যে স্বয়ংক্রিয়ভাবে রেটেড কারেন্টের 1.45 গুণ বেড়ে যাবে।

তিন। তাত্ক্ষণিক ট্রিপিং পরীক্ষার পরামিতি

1. ফিক্সচার পদ্ধতি: টার্মিনাল সংযোগ, একক-স্টেশন কনফিগারেশন; 1p - 4 পি সার্কিট ব্রেকারগুলির সাথে সামঞ্জস্যপূর্ণ
2. আউটপুট বর্তমান পরিসীমা: এসি 100 এ ~ 2500a
3. আউটপুট চ্যানেলের সংখ্যা: 1 চ্যানেল
4. বর্তমান নির্ভুলতা: শ্রেণি 5
5. বর্তমান রেজোলিউশন: 1 এ
6. তাত্ক্ষণিক পরীক্ষার সময়কাল: ≤ 0.2s
7. অ্যাকশন টাইম আপার সীমা সেটিং: 1 ~ 200 এমএস
8. অ্যাকশন সময় নিম্ন সীমা সেটিং: 1 ~ 200 এমএস
9. পরীক্ষা স্টেশন: 1 স্টেশন
10. নিয়ন্ত্রণ সিস্টেম: পিএলসি + টাচস্ক্রিন ইন্টারফেস
11. সময়সীমা: 1 ~ 999 এমএস
12. সুরক্ষা বৈশিষ্ট্য: শর্ট সার্কিট সুরক্ষা, ওভারলোড সুরক্ষা, ফুটো সুরক্ষা
13. অপারেটিং তাপমাত্রা: 0 ~ +40 ডিগ্রি সেন্টিগ্রেড
14. আপেক্ষিক আর্দ্রতা: 20% ~ 90% আরএইচ
15. চ্যাসিস মাত্রা: দৈর্ঘ্য 1000 মিমি × প্রস্থ 780 মিমি × উচ্চতা 1600 মিমি

চার। তাপমাত্রা বৃদ্ধি পরীক্ষার পরামিতি

1. উদ্দেশ্য: যাচাই করুন যে সার্কিট ব্রেকার, সাধারণ অপারেটিং অবস্থার অধীনে এবং নির্দিষ্ট পদ্ধতি অনুসারে পরীক্ষিত, প্রযোজ্য মানের সারণী 7 এ সংজ্ঞায়িত সীমা ছাড়িয়ে তাপমাত্রা বৃদ্ধি প্রদর্শন করে না।
2. প্রয়োজনীয়তা: সার্কিট ব্রেকার অপারেশনাল সুরক্ষার সাথে আপস না করে পরীক্ষার পরে অবিচ্ছিন্ন এবং সম্পূর্ণ কার্যকরী থাকবে।
3. তাপমাত্রা পরিমাপ চ্যানেল: 8 টি চ্যানেল
4. তাপমাত্রা রেজোলিউশন: 0.1 ডিগ্রি সেন্টিগ্রেড
5. তাপমাত্রা পরিমাপের পরিসীমা: 0 ~ 200 ° C
6. থার্মোকল টাইপ: টাইপ টি
7. তাপমাত্রা প্রদর্শন: রিয়েল-টাইম বক্ররেখা প্রদর্শন
8. ডেটা রেকর্ডিং: অন্তর্নির্মিত তাপমাত্রা ডেটা লগিং ফাংশন

তাপমাত্রা বৃদ্ধি পরীক্ষার জন্য তারের:

1. স্পেসিফিকেশন 1 মিমি, 1.5 মিমি, 2.5 মিমি, 4 মিমি, 6 মিমি, 10 মিমি - দৈর্ঘ্য: 1 মিটার প্রতিটি, পরিমাণ: স্পেসিফিকেশন প্রতি 5 টুকরা
2. স্পেসিফিকেশন 16 মিমি, 25 মিমি, 50 মিমি - দৈর্ঘ্য: 2 মিটার প্রতিটি, পরিমাণ: নির্দিষ্টকরণ প্রতি 5 টি টুকরা

আনুষাঙ্গিক:

1. থার্মোকল ফিক্সেশন জন্য বিশেষ আঠালো - 1 বোতল
2. আঠালো অপসারণের জন্য দ্রাবক - 1 বোতল

নমুনা প্রদর্শন:
