IEC 61009-1 সার্কিট ব্রেকারের জন্য পাওয়ার লোড সরবরাহ পরীক্ষা সিস্টেম

IEC 61009-1 সার্কিট-ব্রেকার পরীক্ষার জন্য পাওয়ার লোড সরবরাহ ব্যবস্থা

নিয়ম ও ধারা:

পরীক্ষার সরঞ্জাম IEC 61009-1:2012, IEC 60898-1:2015 ধারা 9.11, ইত্যাদির স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করে।

এটি যান্ত্রিক-বৈদ্যুতিক যোগাযোগ ব্যবস্থা পরীক্ষার জন্য নিয়মিত লোড ভোল্টেজ, কারেন্ট এবং পাওয়ার ফ্যাক্টর সরবরাহ করতে ব্যবহৃত হয়। এটি পরিবারের এবং অনুরূপ স্থায়ী বৈদ্যুতিক ইনস্টলেশনের জন্য সুইচগুলির স্যুইচিং ক্ষমতা এবং স্বাভাবিক অপারেটিং জীবন পরীক্ষার জন্য উপযুক্ত। এছাড়াও পরিবারের এবং অনুরূপ উদ্দেশ্যে প্লাগ এবং সকেটের ব্রেকিং ক্ষমতা এবং স্বাভাবিক অপারেটিং জীবন পরীক্ষা, সেইসাথে ল্যাম্প এবং অন্যান্য অনুরূপ পরীক্ষার জন্য বৈদ্যুতিক চাপ পরীক্ষার জন্য উপযুক্ত।

পরীক্ষার নীতি: লোড ক্যাবিনেট একটি থ্রি-ফেজ পাওয়ার সাপ্লাই এবং থ্রি-ফেজ লোড ইনপুট সরবরাহ করে এবং লোডকে প্রতিরোধক, ইন্ডাকটিভ বা ক্যাপাসিটিভ (ফ্লুরোসেন্ট ল্যাম্প টাইপ) লোড এবং থ্রি-ইন-ওয়ান ঐচ্ছিক-এ ভাগ করা যেতে পারে। লোড লাইনের কারেন্ট: 8-130A ম্যানুয়ালি নিয়মিত, আউটপুট লাইনের ভোল্টেজ AC: 10-400V ম্যানুয়ালি নিয়মিত। আউটপুট পাওয়ার ফ্যাক্টর 0.3 ~ 0.999 বৈদ্যুতিকভাবে নিয়মিত। ডিভাইসটির সুন্দর চেহারা, যুক্তিসঙ্গত বিন্যাস এবং সহজ অপারেশন এর সুবিধা রয়েছে।

বৈশিষ্ট্য:

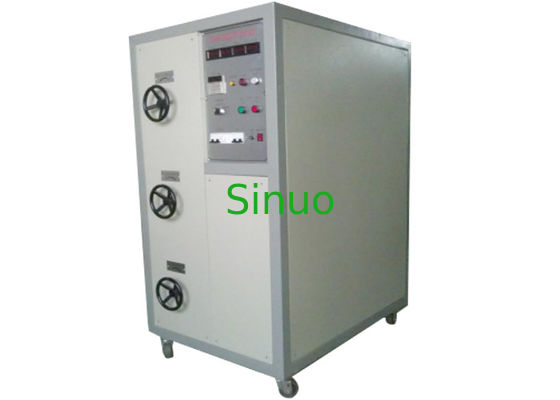

লোড ক্যাবিনেট একটি ইন্টিগ্রাল স্টিল স্ট্রাকচার ফ্রেম এবং টয়োটা হোয়াইট সিল বোর্ড গ্রহণ করে। উপরের অংশে অপারেশন কন্ট্রোল প্যানেল রয়েছে, যার উপর কন্ট্রোল পাওয়ার সুইচ, পণ্যের শক্তি সরবরাহ কারেন্ট, ভোল্টেজ এবং পাওয়ার, পাওয়ার ফ্যাক্টর ডিসপ্লে ইন্সট্রুমেন্ট, লোড পাওয়ার সুইচ, বিভিন্ন স্ট্যাটাস ইন্ডিকেটর, স্টার্ট এবং স্টপ বাটন, ক্যাপাসিট্যান্স কনভার্সন সুইচ, লোড টাইপ কনভার্সন সুইচ এবং অ্যালার্ম ইত্যাদি রয়েছে। নিচের অংশে প্রতিটি চ্যানেলের ভোল্টেজ আউটপুট অ্যাডজাস্টমেন্ট নব, কারেন্ট অ্যাডজাস্টমেন্ট নব এবং ইন্ডাকট্যান্স অ্যাডজাস্টমেন্ট নব রয়েছে। প্রতিটি লোড ক্যাবিনেটে প্রতিরোধক, ইন্ডাকটিভ এবং ক্যাপাসিটিভ (ফ্লুরোসেন্ট ল্যাম্প টাইপ) লোডের থ্রি-ইন-ওয়ান ফাংশন রয়েছে, যা একটি সুইচ দ্বারা পরিবর্তন করা যেতে পারে। লোড ক্যাবিনেটের অভ্যন্তরভাগ শক্তিশালী বায়ু পরিচলন কুলিং গ্রহণ করে। লোড ক্যাবিনেটের পিছন এবং নিচের অংশে বাইন্ডিং পোস্ট রয়েছে, যা তারের মাধ্যমে সুইচ প্লাগ এবং সকেট লাইফ পরীক্ষকের সাথে সংযুক্ত করা যেতে পারে এবং পরীক্ষার সময় কারেন্ট, ভোল্টেজ এবং পাওয়ার আউটপুট করতে পারে।

প্রযুক্তিগত পরামিতি:

মডেল	SN2117C-130A
টেস্ট স্টেশন	একক
বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি	বাটন নিয়ন্ত্রণ, যন্ত্র প্রদর্শন
অন্তর্নির্মিত লোড	থ্রি-ফেজ প্রতিরোধক, রিঅ্যাক্টর এবং ক্যাপাসিটরের সংমিশ্রণ
আউটপুট ভোল্টেজ	10 ~ 400V, নির্ভুলতা ± 0.5%, ডিজিটাল ডিসপ্লে
আউটপুট কারেন্ট	10～130A, নির্ভুলতা ±0.5%, ডিজিটাল ডিসপ্লে
পাওয়ার ফ্যাক্টর	0.3～0.98, নির্ভুলতা ±0.5%, ডিজিটাল ডিসপ্লে
আউটপুট পাওয়ার	0 ~ 120 kW, নির্ভুলতা ±0.5%, ডিজিটাল ডিসপ্লে
লোড মোড	প্রতিরোধক, ইন্ডাকটিভ এবং ক্যাপাসিটিভ থ্রি-ইন-ওয়ান, পরিবর্তনযোগ্য
ক্যাপাসিটিভ লোড	70uf, 140uf, 7.3uf ঐচ্ছিক
লোড আউটপুট	প্রতিটি লোড আউটপুট এবং বিকল্প লোড আউটপুট ঐচ্ছিক
পরীক্ষার সংখ্যা	0~999999 বার, সেট করা যেতে পারে
লোড পাওয়ার ক্যাপাসিটি	1*125kVA
কুলিং পদ্ধতি	শক্তিশালী বায়ু কুলিং
অতিক্রমের অ্যালার্ম	আউটপুট কারেন্টের উপরের সীমা 130A, এবং এটি 135A অতিক্রম করলে আউটপুট স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে
মাত্রা	1800mm×1200mm×1800mm
ওজন	প্রায় 1400 কেজি
বিদ্যুৎ সরবরাহ	থ্রি-ফেজ ফোর-ওয়্যার AC380/50Hz, 130KVA/স্টেশন





বিস্তারিত প্রদর্শন:
