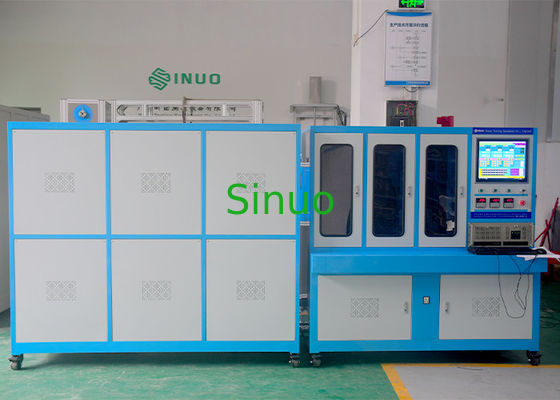

আইইসি 60898-1 সার্কিট ব্রেকার ট্রিপিং বৈশিষ্ট্য তাপমাত্রা বৃদ্ধি পরীক্ষা মেশিন
| Applied Standard: | আইইসি ৬০৮৯৮-১ | Applied Clause: | 9.8, 9.9 এবং 9.10 |
| Test Station: | কাস্টমাইজযোগ্য | Sample Specification: | 2.5 ~ 125a |
| Output AC Current: | 1 ~ 320 এ | Output AC Voltage: | 1-5V |
| High Light: | আইইসি 61000-4-12 ইএমসি পরীক্ষার সরঞ্জাম,4KV ইএমসি পরীক্ষার সরঞ্জাম,রিং রিং ওয়েভ সিগন্যাল টেস্ট জেনারেটর |
||
আইইসি 60898-1 সার্কিট ব্রেকার ট্রিপিং বৈশিষ্ট্য তাপমাত্রা বৃদ্ধি পরীক্ষা মেশিন
পণ্যের সারসংক্ষেপঃ
পরীক্ষামূলক সরঞ্জামগুলি ডিজাইন এবং নির্মিত হয় স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী
আইইসি ৬০৮৯৮-১ ধারা ৯।8, ৯.৯ এবং ৯।10, আইইসি ৬০৯৪৭-১ ধারা ৭।2.1 ইত্যাদি
এটি সার্কিট-ব্রেকার প্রয়োজনীয়তা পূরণ যা 1,13 বার, 1,45 বার, এবং 2,55 বার নামমাত্র বর্তমান প্রযোজ্য যাচাই করতে এটি নির্দিষ্ট সময়ের মধ্যে trips দেখতে পরীক্ষা করা হয়.পরীক্ষার সরঞ্জামটি সার্কিট ব্রেকারের তাত্ক্ষণিক ট্রিপিং বৈশিষ্ট্যগুলিও পরীক্ষা করতে পারে, অর্থাৎ, এটি পরীক্ষার জন্য নামমাত্র বর্তমানের 3 থেকে 20 গুণ প্রয়োগ করে কিনা তা পরীক্ষা করতে পারে।এছাড়াও মান 28 দিনের পরীক্ষা এবং তাপমাত্রা বৃদ্ধি পরীক্ষা প্রয়োজনীয়তা পূরণ করে.
এটি কারখানা ছাড়ার আগে ছাঁচনির্মাণ কেস সার্কিট ব্রেকার এবং ক্ষুদ্র সার্কিট ব্রেকারগুলির অনলাইন পরীক্ষার জন্য উপযুক্ত।এটি সার্কিট ব্রেকার নির্মাতাদের বৈদ্যুতিক কর্মক্ষমতা পরীক্ষার জন্য একটি প্রয়োজনীয় সরঞ্জাম.
টেকনিক্যাল প্যারামিটারঃ
| প্রকল্পের বিশেষ উল্লেখ | প্যারামিটার সামগ্রী |
| প্রয়োগকৃত মান | আইইসি ৬০৮৯৮-১ |
| ধারা | 9.8, ৯.9, ৯.10 |
| নিয়ন্ত্রণ পদ্ধতি | 18.5 ইঞ্চি টাচ-স্ক্রিন কম্পিউটার অপারেশন |
| প্রোগ্রামিং ভাষা | ইংরেজি |
| পরীক্ষার আইটেম |
1. মিনি সার্কিট ব্রেকারের বিলম্ব পরীক্ষা 1.13 + 1.45 ইঞ্চি; 2.55 ইঞ্চি 2. ক্ষুদ্র সার্কিট ব্রেকার 3-20In তাত্ক্ষণিক পরীক্ষা 3. মিনি সার্কিট ব্রেকারের তাপমাত্রা বৃদ্ধি পরীক্ষা 4. মিনি সার্কিট ব্রেকারের ২৮ দিনের পরীক্ষা |
| পরীক্ষার স্টেশন | ১টি স্টেশন |
| ইনপুট পাওয়ার | AC380V 50Hz 40kVA |
| বিলম্বিত ট্রিপ প্যারামিটার | |
| আউটপুট এসি বর্তমান | ১-৩২০ এ |
| আউটপুট এসি ভোল্টেজ | ১-৫ ভোল্ট |
| আউটপুট বর্তমান চ্যানেল | এক-চ্যানেল, মাল্টি-পি সার্কিট ব্রেকার যোগাযোগগুলি একই সময়ে বেশ কয়েকটি সুইচ পরীক্ষা করার জন্য সিরিয়ায় সংযুক্ত করা হয় (সর্বোচ্চ 3 পিসি) । |
| পরীক্ষামূলক ক্ষুদ্র সার্কিট ব্রেকার পণ্য | 2.5~125A |
| বর্তমান আউটপুট তরঙ্গরূপ | সাইনস ওয়েভ (সংশোধন সরঞ্জামের বর্তমান তরঙ্গের বিকৃতি 5% এর বেশি নয়, সিস্টেমের ত্রুটি 3% এর বেশি নয়) |
| বর্তমান নিয়ন্ত্রণ পদ্ধতি | স্বয়ংক্রিয় সমন্বয়, বর্তমান টাচ স্ক্রিনে সেট করা হয় |
| বর্তমান নির্ভুলতা | স্তর ০।5 |
| ভোল্টেজ নির্ভুলতা | স্তর ০।5 |
| ট্রান্সফরমার অনুপাত | ৪০০/৫এ |
| পরীক্ষার সময় | ১-৯৯৯৯৯ |
| বর্তমান | 1.13 বার বর্তমান প্রয়োগ করা হয় পরে, এটি দ্রুত এবং স্বয়ংক্রিয়ভাবে 5 সেকেন্ডের মধ্যে 1.45 বার বর্তমান বৃদ্ধি |
| ফিক্সচার | টার্মিনাল পদ্ধতি গ্রহণ করুন, বিলম্বিতঃ এক স্টেশন, তাত্ক্ষণিকঃ এক স্টেশন। |
| তাত্ক্ষণিক ট্রিপ টেস্ট | |
| ফিক্সচার | টার্মিনাল পদ্ধতি গ্রহণ করুন, বিলম্বিতঃ তিনটি স্টেশন, তাত্ক্ষণিকঃ এক স্টেশন। |
| আউটপুট বর্তমান | এসি৩এ২৫০০এ |
| তাত্ক্ষণিক ট্রিপিং কারেন্ট | ৩-২০ ইন |
| আউটপুট ভোল্টেজ | ১-৫ ভোল্ট |
| আউটপুট বর্তমান চ্যানেল | ১টি চ্যানেল |
| বর্তমান নির্ভুলতা | 0.5 স্তর |
| রেজোলিউশন | ১ এ |
| তাত্ক্ষণিক পরীক্ষার সময় | ≤0.2 সেকেন্ড |
| অ্যাকশন টাইম উপরের সীমা সেটিং | ১-২০০ মিমি |
| কর্ম সময় নিম্ন সীমা সেটিং | ১-২০০ মিমি |
| পরীক্ষার স্টেশন | ১টি স্টেশন |
| টাইমিং সময় | 1~9999ms |
| সুরক্ষা ফাংশনঃ | শর্ট সার্কিট সুরক্ষা, ওভারলোড সুরক্ষা, ফুটো সুরক্ষা |
| তাপমাত্রা বৃদ্ধি পরীক্ষা | স্বাভাবিক কাজের অবস্থার অধীনে, যখন সার্কিট ব্রেকারটি নির্দিষ্ট শর্ত অনুসারে পরীক্ষা করা হয়। সার্কিট ব্রেকারটি তার ফাংশন বা ব্যবহারের সুরক্ষা প্রভাবিত করার জন্য ক্ষতিগ্রস্থ হওয়া উচিত নয়। |
| তাপমাত্রা পরিমাপ চ্যানেল | 16 টি চ্যানেল, তাপমাত্রা রেজোলিউশনঃ 0.1 ডিগ্রি, (1 টি চ্যানেল চেম্বারের অভ্যন্তরে পরিবেষ্টিত তাপমাত্রা পরিমাপ করে) |
| থার্মোকপল | টি বা কে টাইপ |
| তাপমাত্রা বক্ররেখা | তাপমাত্রা তথ্য লগিং টেবিল সহ কম্পিউটার প্রদর্শন |
| তাপমাত্রা পরিমাপের পরিসীমা | ০-২০০ ডিগ্রি |
| ২৮ দিনের পরীক্ষা | |
| পরীক্ষার প্রোগ্রাম | নমুনাটি AC 30V এবং নামমাত্র বর্তমান দিয়ে সরবরাহ করা হয়, পাওয়ার-অন সময় 21 ঘন্টা, পাওয়ার-অফ সময় 3 ঘন্টা এবং চক্রটি 28 বার।টার্মিনাল তাপমাত্রা সর্বশেষ পাওয়ার-অন চক্রের সময় পরিমাপ করা হয়, এবং প্রাথমিক পরিমাপ তাপমাত্রার সাথে তুলনা করে, তাপমাত্রা বৃদ্ধি মানক প্রয়োজনীয়তা সঙ্গে তুলনা করা হয়। তাপমাত্রা বৃদ্ধি পরিমাপ পরে,বর্তমান 5 সেকেন্ডের মধ্যে ট্রিপিং বর্তমান মান বৃদ্ধি পায়, এবং সার্কিট ব্রেকারটি প্রদত্ত / পূর্বনির্ধারিত সময়ের মধ্যে সক্রিয় হওয়া উচিত। |
| আউটপুট ভোল্টেজ | এসি ৩০ ভোল্টের বেশি |
| আউটপুট এসি বর্তমান | এসি ৩-১২৫এ |
| সময়মত শক্তি | পাওয়ার-অন সময় 0-99h, প্রিসেট করা যাবে |
| পাওয়ার অফ টাইম | 0-99h পূর্বনির্ধারিত হতে পারে |
| চক্রের সংখ্যা | 0-9999 বার পূর্বনির্ধারিত হতে পারে |
| ট্রিপিং সময় | রেকর্ডযোগ্য |
| ট্রিপিং বর্তমান | ৩-২০০ এ |
| ফলাফলের মূল্যায়ন |
1. সার্কিট ব্রেকারটি পরীক্ষার সময় ট্রিপ করেছে কিনা। যদি এটি ট্রিপ করে তবে এটি ব্যর্থ হয়েছে; যদি এটি ট্রিপ না করে তবে এটি পাস করেছে। 2তাপমাত্রা বৃদ্ধি তুলনা, যদি এটি 15K দ্বারা মান মান অতিক্রম করে, এটি ত্রুটিযুক্ত; যদি এটি মান মান অতিক্রম করে না, এটি গ্রহণযোগ্য। 3. বর্তমানটি ট্রিপিং কারেন্টের উপরে উঠার পরে, যদি এটি প্রদত্ত / পূর্বনির্ধারিত সময়ের মধ্যে ট্রিপ করে তবে এটি গ্রহণযোগ্য; যদি এটি প্রদত্ত / পূর্বনির্ধারিত সময় অতিক্রম করে বা ট্রিপ না করে তবে এটি ত্রুটিযুক্ত। |
| কনফিগারেশন | |
| সংযোগের তার | তাপমাত্রা বৃদ্ধি পরীক্ষার জন্য তারেরঃ 1, 1.5দুই, দুই।5, 4, 6 এবং 10, প্রতিটি স্পেসিফিকেশনের দৈর্ঘ্য 1 মিটার, এবং প্রতিটি স্পেসিফিকেশনের জন্য 5 পিসিএস মেলে; 16, 25, 35, এবং 50, প্রতিটি স্পেসিফিকেশনের দৈর্ঘ্য 2 মিটার,এবং প্রতিটি স্পেসিফিকেশনের জন্য 5 পিসিএস মেলে |
| থার্মোকপল | টাইপ কে, 16pcs, 2m দৈর্ঘ্য প্রতিটি পিসি |
| চেম্বারে তাপমাত্রা নিয়ন্ত্রণ |
1 পিসি, চেম্বার গরম করার জন্য (RT+5~50°C) চেম্বার গরম করা (RT+5~50°C) প্রতিটি চেম্বারে ১টি করে গরম করার উপাদান রয়েছে। প্রতিটি চেম্বারের জন্য তাপমাত্রা সেট এবং বজায় রাখার জন্য নিয়ন্ত্রণ ব্যবস্থা। কন্ট্রোল প্যানেলে ১টি নিয়ামক ইনস্টল করা আছে। |
| হার্ডওয়্যার | কম্পিউটার ডিসপ্লে ১৮.৫ ইঞ্চির বেশি, ওয়াইফাই সহ |
| থ্রেডিং হোল | প্রতিটি ওয়ার্কস্টেশন বাক্সের বাইরে সরঞ্জামগুলির সাথে সহজ সংযোগের জন্য থ্রেডিং গর্ত দিয়ে সজ্জিত |
| সফটওয়্যার | সম্পাদনাযোগ্য প্রোগ্রাম সেগমেন্ট, কার্ভ গঠন করতে সক্ষম, রিপোর্ট তৈরি করতে সক্ষম, এবং মুদ্রণযোগ্য |
সরঞ্জামের বৈশিষ্ট্যঃ
সরঞ্জাম চেম্বারটি উচ্চমানের ইস্পাত দিয়ে ঝালাই করা হয়, প্লেটটি লেপযুক্ত এবং সিল করা হয় এবং পৃষ্ঠটি অ্যান্টি-স্ট্যাটিক, অ্যান্টি-রস্ট এবং অ্যান্টি-জারা লেপযুক্ত।সরঞ্জাম উপরের অংশ একটি প্যানেল দিয়ে সজ্জিত করা হয়, একটি পাওয়ার সুইচ, এবং বিভিন্ন তারের শেষ (বিলম্ব tripping পরীক্ষা জন্য) । সরঞ্জাম সুবিধা সুবিধাজনক, সহজ অপারেশন সুবিধা সঙ্গে যুক্তিসঙ্গতভাবে ডিজাইন এবং ব্যবহার করা হয়,নির্ভরযোগ্য কর্মক্ষমতা এবং সুন্দর চেহারা.
স্ট্যান্ডার্ড আইইসি ৬০৮৯৮-১-এর ধারা ৯ অনুযায়ী বিলম্বিত ট্রিপিং।10.2.১ অথবা ৯।10.2.2, SN2501C এর চেম্বারগুলি একই সময়ে স্বাধীনভাবে পরীক্ষা করা যেতে পারে। IEC60898-1 ধারা 9 এর তাত্ক্ষণিক পরীক্ষার মতে।10.3.২-৯।10.3.4, এটি শুধুমাত্র ভিন্ন সময়ে পরীক্ষা করা যেতে পারে।
| পরীক্ষার ধরন | সংমিশ্রণ ১ | সংমিশ্রণ ২ | সংমিশ্রণ ৩ | সংমিশ্রণ ৩ |
| বিলম্বিত ট্রিপিং পরীক্ষা | √ | |||
| তাত্ক্ষণিক ট্রিপিং পরীক্ষা | √ | |||
| তাপমাত্রা বৃদ্ধি | √ | √ | ||
| ২৮ দিনের পরীক্ষার পদ্ধতি | √ |
চেম্বারটি একটি গরম করার ডিভাইস দিয়ে সজ্জিত, যার তাপমাত্রা নিয়ন্ত্রণ পরিসীমা RT+5~50°C, যাতে চেম্বারে মডেল নমুনাগুলি স্বাভাবিক পরিবেষ্টিত তাপমাত্রায় ব্যবহার করা যায়,এবং একটি তিন-মুখী পরিবেষ্টিত তাপমাত্রা পর্যবেক্ষণ ফাংশন অন্তর্ভুক্ত.
সফটওয়্যারটি যেকোনো সময় স্ট্যান্ডার্ড পদ্ধতির সমাপ্তির জন্য অপেক্ষা না করে যেকোনো পরীক্ষার প্রোগ্রামের কার্যকরকরণ বন্ধ করতে সক্ষম হতে হবে।সমাপ্তির সময় প্রাপ্ত ফলাফল সংরক্ষণ করা.
পরীক্ষার নীতি:
এই পরীক্ষার সরঞ্জাম নিম্ন ভোল্টেজ এবং উচ্চ বর্তমান আউটপুট নীতি গ্রহণ করে, ট্রান্সফরমার আউটপুট বর্তমান বিচ্ছিন্ন করার জন্য মেশিনে বড় বর্তমান ব্যবহার করে,টাচ স্ক্রিনের মাধ্যমে বর্তমান আকার সেট করে, এবং ধ্রুবক বর্তমান উত্স ট্রান্সফরমারের আউটপুট বর্তমানের আকার সামঞ্জস্য করে, যার বর্তমানকে স্বয়ংক্রিয়ভাবে স্থিতিশীল করার কাজ রয়েছে।এটি স্পর্শ পর্দা ব্যবহার করে পরীক্ষা সময় সেটিং এবং সার্কিট ব্রেকার মানের মূল্যায়ন করার জন্য পরীক্ষা ট্রিপ সময় তুলনা করার একটি বিকল্প আছে.
