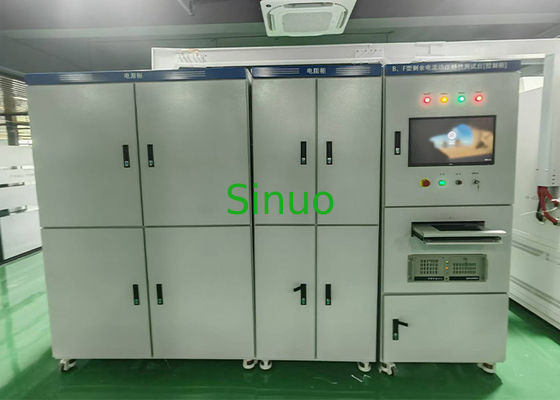

আইইসি 62423 সার্কিট ব্রেকার 500A অবশিষ্ট বর্তমান পরীক্ষার সিস্টেম

1. ওয়ার্কিং পাওয়ার সাপ্লাইঃ তিন-ফেজ চার-ক্যার 380V ± 10%

2সরঞ্জাম ক্ষমতাঃ 90KVA।

3আউটপুট ভোল্টেজঃ ব্যবহারকারীর দ্বারা সরবরাহ করা হয়।

4. এসি টাইপ 50Hz এসি অবশিষ্ট বর্তমানঃ 2mA-10A, ক্রমাগত নিয়মিত, নির্ভুলতা স্তরঃ 0.5 স্তর।

20-500A, ধাপ আউটপুট, নির্ভুলতা স্তরঃ 1.5 স্তর।

5. এ-ওয়াইপ অর্ধ-তরঙ্গ পাল্সিং অবশিষ্ট বর্তমানঃ 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A, নির্ভুলতা স্তরঃ 2.0 স্তর।

6. 150H, 400Hz, 1000Hz অবশিষ্ট বর্তমানঃ 2mA-10A, নির্ভুলতা স্তরঃ 0.5 স্তর।

7. মসৃণ ডিসি বর্তমানঃ 2mA-10A, নির্ভুলতা স্তরঃ 1.0 স্তর।

8পরীক্ষার ফ্রিকোয়েন্সিঃ ৫০/৬০Hz, ১৫০Hz, ৪০০Hz, ৭০০Hz, ১০০০Hz।

9. কম্পোজিট ওয়েভ (এফ টাইপ) এর মধ্যে ১০ হার্জ কন্টেন্ট ৩.৫%, ৫০/৬০ হার্জ কন্টেন্ট ১৩.৮%, ১০০০ হার্জ কন্টেন্ট ১৩.৮% থাকে।

10টাইমিং নির্ভুলতাঃ ৫ এমএস, রেজোলিউশন ১ এমএস।

11. তিন-ফেজ লোড বর্তমানঃ এসি 1-125A, প্রতিরোধক সুপারপোজিশন স্থায়ী আউটপুট।

12. চিংজি বৈদ্যুতিক পরামিতিঃ এসি 500V / 5A, নির্ভুলতা স্তরঃ 0.5 স্তর।

13অটোমেটিক টেস্ট ইন্টারফেসঃ

পরীক্ষার পয়েন্টগুলির স্বয়ংক্রিয় সম্পাদনা এবং পরীক্ষার তথ্যগুলির স্বয়ংক্রিয় রেকর্ডিং

পরীক্ষার বিষয়বস্তুঃ

• এসি টাইপ

(1) ৯.9.2, যখন কোন লোড নেই, পরীক্ষার জন্য অবশিষ্ট বর্তমান ব্যবহার করুন।

(২) ৯.9.2.1: যখন অবশিষ্ট স্রোত ধীরে ধীরে বৃদ্ধি পায়, তখন কর্মের সঠিকতা যাচাই করুন।

(৩) ৯.9.2.2: যখন অবশিষ্ট বর্তমান বন্ধ হয়ে যায়, তখন কর্মের সঠিকতা যাচাই করা হয়।

৪.৯।9.2.3: যখন অবশিষ্ট সিনোসাইডাল এসি বর্তমান হঠাৎ উপস্থিত হয়, তখন কর্মের সঠিকতা যাচাই করুন।

S প্রকারঃ যখন টেবিল ২-এ অবশিষ্ট বর্তমান এবং পরীক্ষার সময় হঠাৎ যোগ করা হয়, তখন পণ্যটি ট্রিপ করে না।

৫. ৯.9.2.4: যখন 5In থেকে 500A এর মধ্যে অবশিষ্ট বর্তমানের মান হঠাৎ দেখা দেয়, তখন সঠিকতা যাচাই করুন।

বর্তমান গ্রেডগুলি হলঃ 5A, 10A, 20A, 50A, 100A, 200A, 500A।

৬. ৯.9.৩ লোডের অধীনে, অবশিষ্ট বিদ্যুৎ দিয়ে পরীক্ষা করা।

নামমাত্র বর্তমানের নিচে থাকলে, ৯ অনুযায়ী পরীক্ষা করুন।9.2.২ এবং ৯।9.2.3.

৭। ৯।9.5 বিশেষ পরীক্ষার শর্ত RCDs যার অপারেটিং ফাংশন পাওয়ার সাপ্লাই ভোল্টেজের সাথে সম্পর্কিত।

নামমাত্র ভোল্টেজের ০.৮৫ গুণ এবং ১.১ গুণ দিয়ে পরীক্ষা করুন।

• একটি প্রকার

(1) ৯.21.1.1 অবশিষ্ট পাল্সিং ডিসি বর্তমান বাড়তে থাকে যখন সঠিক অপারেশন যাচাই করুন

(২) ৯.21.1.2 হঠাৎ অবশিষ্ট পাল্টিং ডিসি বর্তমানের ক্ষেত্রে সঠিক অপারেশন যাচাই করা

(৩) ৯.21.1.3 লোডের অধীনে সঠিক অপারেশন। নামমাত্র বর্তমানের সাথে, 9 অনুযায়ী পরীক্ষা করুন।21.1.1

৪. ৯.21.1.4 0.006A মসৃণ DC এর উপর অবশিষ্ট pulsating DC বর্তমান superimposed হয় যখন সঠিক অপারেশন যাচাই

• এফ টাইপ

(1) ৯.1.২ সংমিশ্রিত অবশিষ্ট স্রোত ধীরে ধীরে বৃদ্ধি পেলে সঠিক অপারেশন যাচাই করা হবে।

(২) ৯.1.3 সংমিশ্রিত অবশিষ্ট বর্তমান হঠাৎ প্রয়োগ করা হলে সঠিক অপারেশন যাচাই করুন। RCD এর বিরতি সময় যাচাই করুন, পরীক্ষার বর্তমান 1.4In x 5In এ ক্যালিব্রেট করা হয়।

(৩) ৯.1.4 চারটি মেরুযুক্ত এফ-টাইপ আরসিডি সঠিকভাবে কাজ করছে কিনা তা যাচাই করতে হবে যখন কেবল দুটি মেরুতে বিদ্যুৎ সরবরাহ করা হলে একটি অবশিষ্ট বর্তমান উপস্থিত হয়।

৯ অনুযায়ী চার-পোল পণ্য পরীক্ষা করুন।1.2, কিন্তু শুধুমাত্র নিরপেক্ষ কন্ডাক্টর এবং একটি লাইন পরীক্ষা করুন।

৪.৯।1.6 ইনরুশ অবশিষ্ট বর্তমানের অধীনে পারফরম্যান্স যাচাই করুন। 10Ind এর একটি শিখর বর্তমানের সাথে একটি ধাক্কা প্রয়োগ করুন, 3 বার সামনের দিকে এবং 3 বার বিপরীত দিকে পরিমাপ করুন।এবং পণ্য ট্রিপ না.

৫. ৯.1.7 একটি পাল্সিং ডিসি অবশিষ্ট বর্তমান একটি 10mA মসৃণ বর্তমান সঙ্গে superimposed হয় যখন সঠিকতা যাচাই করুন। নামমাত্র ফ্রিকোয়েন্সি এ এসি অবশিষ্ট বর্তমান উপর একটি 10mA মসৃণ ডিসি অবশিষ্ট বর্তমান superimpose।

• বি টাইপ

(1) ৯.2.1.2 1000 হার্টজ এবং তার কম সিনসোডাল এসি অবশিষ্ট স্রোতের জন্য সঠিকতা যাচাই করা

a. 30 সেকেন্ডের মধ্যে 0.2 ইঞ্চি থেকে টেবিল 2 এ নির্দিষ্ট অবশিষ্ট বর্তমানের ক্রিয়াকলাপের মান পর্যন্ত ধীরে ধীরে বৃদ্ধি করুন।

b. ব্রেকিং বর্তমান যাচাই করুন। যদি টেবিল ২-এ নির্দিষ্ট বর্তমান হঠাৎ করে উপস্থিত হয়, তাহলে পণ্যটির ট্রিপিং সময় পরীক্ষা করুন।

সাধারণ RCD: T<0.3s S- টাইপ RCD: 0.13s ≤ T <0.5s

(২) ৯.2.1.3 সঠিক অপারেশন যাচাই যখন এসি অবশিষ্ট বর্তমান মসৃণ DC অবশিষ্ট বর্তমান উপর superimposed হয়।

নামমাত্র ফ্রিকোয়েন্সিতে 0.4 গুণ নামমাত্র অবশিষ্ট অপারেটিং বর্তমানকে এসি অবশিষ্ট বর্তমানের (এসি প্রকার) উপর চাপ দিন।

মসৃণ ডিসি অবশিষ্ট বর্তমান বা 10mA মসৃণ ডিসি অবশিষ্ট বর্তমান (যেটি বেশি) ।

(৩) ৯.2.1.4 সঠিক অপারেশন যখন pulsing DC অবশিষ্ট বর্তমান মসৃণ DC অবশিষ্ট বর্তমান উপর superimposed হয়

একটি মসৃণ ডিসি অবশিষ্ট বর্তমান 0নামমাত্র অবশিষ্ট অপারেটিং বর্তমানের 4 গুণ বা 10mA এর মসৃণ DC অবশিষ্ট বর্তমান (দুটির মধ্যে বৃহত্তর) নামমাত্র ফ্রিকোয়েন্সির এসি অবশিষ্ট বর্তমানের উপর চাপ দেওয়া হয় (টাইপ এ)০° কোণ) ।

৪. ৯.2.1.5 একটি দ্বি-ফেজ সংশোধনকারী সার্কিট দ্বারা একটি DC অবশিষ্ট বর্তমান উত্পাদিত হয় যখন সঠিক অপারেশন যাচাই

a. পণ্যের ট্রিপিং বর্তমান পরীক্ষা করার জন্য ধীরে ধীরে 0.2In থেকে 2In পর্যন্ত বর্তমান বৃদ্ধি করুন।

b. টেবিল ১-এ উল্লেখিত বর্তমান মান অনুযায়ী, হঠাৎ করে ফুটো প্রবাহ যোগ করুন এবং পণ্যের ট্রিপিং সময় পরীক্ষা করুন।

৫. ৯.2.1.6 একটি তিন-ফেজ পাওয়ার সাপ্লাইয়ের রেক্টিফায়ার সার্কিটে DC অবশিষ্ট বর্তমান উৎপন্ন হলে সঠিক অপারেশন যাচাই করা

a. পণ্যের ট্রিপিং বর্তমান পরীক্ষা করার জন্য ধীরে ধীরে 0.2In থেকে 2In পর্যন্ত বর্তমান বৃদ্ধি করুন।

b. টেবিল ১-এ উল্লেখিত বর্তমান মান অনুযায়ী, হঠাৎ করে ফুটো প্রবাহ বৃদ্ধি করুন এবং পণ্যের ট্রিপিং সময় পরীক্ষা করুন।

৬. ৯.2.1.7.1 ডিসি অবশিষ্ট প্রবাহ মসৃণ করার সময় লোড ছাড়াই সঠিক অপারেশন যাচাই করুন

a. পণ্যের ট্রিপিং বর্তমান পরীক্ষা করার জন্য 0.2In থেকে 2In পর্যন্ত ধীরে ধীরে বৃদ্ধি।

(খ) পণ্যের ট্রিপিং টাইম পরীক্ষা করার জন্য টেবিল ১-এ নির্দিষ্ট বর্তমান মান অনুযায়ী ফুটো প্রবাহের হঠাৎ বৃদ্ধি।

৭। ৯।2.1.7.2 লোডের অধীনে, মসৃণ ডিসি অবশিষ্ট বর্তমানের সাথে সঠিক অপারেশন যাচাই করুন।

ধীরে ধীরে 0.2In থেকে 2In পর্যন্ত বর্তমান বাড়িয়ে পণ্যের ট্রিপিং বর্তমান পরীক্ষা করুন।

৮.৯।2.৩ শুধুমাত্র দুটি মেরু সরবরাহ করা হলে তিন মেরু ও চার মেরু বি-টাইপের আরসিডি সঠিকভাবে কাজ করছে কিনা তা যাচাই করা হবে।

পরীক্ষাটি ৯ নং অনুচ্ছেদ অনুসারে সম্পন্ন করা হবে।2.1.২ এবং ৯।2.1.7.1, শুধুমাত্র নিরপেক্ষ এবং ফেজ (এক ফেজ) শক্তি সরবরাহ করে।

৯. ৯.2.4 পরীক্ষার পর, নিশ্চিত করুন যে RCD

2.5 ইঞ্চি মসৃণ ডিসির একটি পরীক্ষার স্রোত দ্বারা ট্রিগার করা হয়।
