আইইসি ৬০৮৯৮-১১ ধারা ৯.১০ সার্কিট ব্রেকার ট্রিপিং ব্যাপক পরীক্ষার সরঞ্জাম

আইইসি ৬০৮৯৮-১১ ধারা ৯.১০ সার্কিট ব্রেকার ট্রিপিং ব্যাপক পরীক্ষার সরঞ্জাম

প্রোডাক্ট তথ্যঃ

এই সার্কিট ব্রেকার পরীক্ষার সরঞ্জামটি গ্রাহকদের দ্বারা সরবরাহিত প্রযুক্তিগত প্রয়োজনীয়তা অনুসারে ডিজাইন এবং উত্পাদন করা হয়েছে। এটি আইইসি 60898-1 ধারা 9 এর জাতীয় মানগুলির সাথে সামঞ্জস্যপূর্ণ।10/ GB10963১-২০০৫ ধারা ৯10, GB14048.1-2006 ধারা 7.2.1, এবং JB/T8979-2006 ধারা 8.13.

এটি সার্কিট ব্রেকারের বিলম্বিত ট্রিপিং বৈশিষ্ট্যগুলি পরীক্ষা করতে পারেঃ অর্থাৎ, নির্দিষ্ট সময়ের মধ্যে এটি ট্রিপ কিনা তা পরীক্ষা করার জন্য 1.13 বার, 1.45 বার এবং 2.55 বার নামমাত্র বর্তমান প্রয়োগ করুন।

এটি সার্কিট ব্রেকারের তাত্ক্ষণিক ট্রিপিং বৈশিষ্ট্যগুলিও পরীক্ষা করতে পারে, অর্থাৎ নির্দিষ্ট সময়ের মধ্যে এটি ট্রিপ করে কিনা তা পরীক্ষা করার জন্য রেটযুক্ত বর্তমানের 3 ~ 20 গুণ প্রয়োগ করুন।

এটি ছাঁচযুক্ত কেস সার্কিট ব্রেকার এবং ছোট সার্কিট ব্রেকারের অনলাইন প্রাক-ডেলিভারি পরীক্ষার জন্য উপযুক্ত।এটি সার্কিট ব্রেকার নির্মাতাদের বৈদ্যুতিক কর্মক্ষমতা পরীক্ষার জন্য একটি প্রয়োজনীয় সরঞ্জামএই সরঞ্জাম দ্রুত পণ্য ইনস্টলেশন, স্বয়ংক্রিয় পরীক্ষা, এবং স্বয়ংক্রিয় বিচার ফাংশন আছে।

সরঞ্জাম বাক্সটি উচ্চমানের অ্যালুমিনিয়াম খাদ ইস্পাত দিয়ে একত্রিত করা হয়, প্লেটটি ধাতব দিয়ে স্প্রে করা হয় এবং পৃষ্ঠটি অ্যান্টি-স্ট্যাটিক, অ্যান্টি-রস্ট এবং অ্যান্টি-জারা দিয়ে স্প্রে করা হয়।সরঞ্জাম উপরের অংশ একটি প্যানেল দিয়ে সজ্জিত করা হয়, একটি পাওয়ার সুইচ, এবং বিভিন্ন স্পেসিফিকেশনের তারের শেষগুলি (বিলম্বিত ট্রিপিং পরীক্ষার জন্য) । সরঞ্জামটি যুক্তিসঙ্গতভাবে ডিজাইন করা হয়েছে, ব্যবহার করা সহজ, পরিচালনা করা সহজ, কার্যকারিতা নির্ভরযোগ্য,এবং সৌন্দর্যের অধিকারী ।.

পরীক্ষার পদ্ধতিঃ

এই পরীক্ষার সরঞ্জাম নিম্ন ভোল্টেজ এবং উচ্চ বর্তমান আউটপুট নীতি গ্রহণ করে, আউটপুট বর্তমানের অভ্যন্তরীণ উচ্চ বর্তমান বিচ্ছিন্নতা ট্রান্সফরমার ব্যবহার করে,ধ্রুবক বর্তমান উৎস নিয়ন্ত্রণ করতে টাচ স্ক্রিনের মাধ্যমে বর্তমান আকার সেট, এবং ধ্রুবক বর্তমান উত্সটি আউটপুট বর্তমানের আকার সামঞ্জস্য করতে ট্রান্সফরমার প্রাথমিক ইনপুট ভোল্টেজের আকার নিয়ন্ত্রণ করে। এটির বর্তমানটি স্বয়ংক্রিয়ভাবে স্থিতিশীল করার কার্যকারিতা রয়েছে।পরীক্ষা সময় টাচ স্ক্রিন প্রদর্শন মাধ্যমে সেট করা হয় এবং সার্কিট ব্রেকার মান বিচার করার জন্য পরীক্ষা ট্রিপ সময় সঙ্গে তুলনা করা হয়.

সরঞ্জাম ইনপুট শক্তিঃ তিন ফেজ 380V/50HZ/10KVA;

ছাঁচযুক্ত কেস সার্কিট ব্রেকারগুলির পরীক্ষার বৈশিষ্ট্যঃ ছোট তাত্ক্ষণিক ট্রিপিং বৈশিষ্ট্য, বিলম্বিত ট্রিপিং বৈশিষ্ট্য, তাপমাত্রা বৃদ্ধি পরীক্ষা

কন্ট্রোল মোডঃ পিএলসি টাচ স্ক্রিন নিয়ন্ত্রণ

টেকনিক্যাল প্যারামিটারঃ

1. ধ্রুবক তাপমাত্রা চেম্বারঃ

• ধ্রুবক তাপমাত্রা চেম্বারটি পরীক্ষার মেশিনের সাথে একত্রিত করা হয় তাপমাত্রা বজায় রাখার জন্যঃ ঘরের তাপমাত্রা ~ 50 ডিগ্রি, তাপমাত্রা রেজোলিউশন 0.1 ডিগ্রি, তাপমাত্রা স্থিতিশীলতা ± 1 ডিগ্রি।

2বিলম্বিত ট্রিপিং পরামিতিঃ

• আউটপুট এসি বর্তমানঃ 3 ~ 350A;
• আউটপুট এসি ভোল্টেজঃ 0 ~ 5V;
• আউটপুট বর্তমানের পথঃ 1 পথ, মাল্টি-পি সার্কিট ব্রেকারের পরিচিতিগুলি একাধিক সুইচ পরীক্ষা করার জন্য সিরিয়ায় সংযুক্ত করা হয়;
• ছোট সার্কিট ব্রেকার পণ্য পরীক্ষা করুনঃ 3 ~ 125A
• বর্তমান আউটপুট তরঙ্গরূপঃ সাইনস তরঙ্গ (সংশোধন সরঞ্জাম বর্তমান তরঙ্গরূপ বিকৃতি 5% এর বেশি নয়, সিস্টেমের ত্রুটি 3% এর বেশি নয়)
• বর্তমান নিয়ন্ত্রণ মোডঃ স্বয়ংক্রিয় নিয়ন্ত্রন, বর্তমান টাচ স্ক্রিনে সেট করা হয়;
• বর্তমান নির্ভুলতাঃ ০.৫ স্তর;
• ভোল্টেজ নির্ভুলতাঃ ০.৫ স্তর;
• ট্রান্সফরমার অনুপাতঃ ৪০০/৫ এ;
• পরীক্ষার সময়ঃ ১-৯৯৯৯৯৯ সেকেন্ড;
• বর্তমানের 1.13 গুণ প্রয়োগ করার পরে, এটি স্বয়ংক্রিয়ভাবে 5 সেকেন্ডের মধ্যে বর্তমানের 1.45 গুণ বৃদ্ধি পাবে;

3. তাত্ক্ষণিক ট্রিপিং পরীক্ষার পরামিতিঃ

• ফিক্সচারঃ টার্মিনাল পদ্ধতি গ্রহণ করে, তাত্ক্ষণিক এক স্টেশন; 1-4P সার্কিট ব্রেকার পূরণ করে
• আউটপুট বর্তমানঃ এসি 100A ~ 10000A;
• আউটপুট বর্তমানের পথের সংখ্যাঃ ১টি পথ,
• বর্তমান নির্ভুলতাঃ ৫ স্তর।
• রেজোলিউশনঃ ১ এ
• তাত্ক্ষণিক পরীক্ষার সময় ≤0.2s;
• অপারেশন টাইম উপরের সীমা সেটিংঃ 1 ~ 200ms;
• কর্ম সময় নিম্ন সীমা সেটিংঃ 1 ~ 200ms;
• পরীক্ষার স্টেশনঃ ১টি স্টেশন
• সরঞ্জাম নিয়ন্ত্রণ পদ্ধতিঃ পিএলসি + টাচ স্ক্রিন নিয়ন্ত্রণ
• টাইমিং টাইমঃ ১-৯৯৯ এমএস;
• সুরক্ষা ফাংশনঃ শর্ট সার্কিট সুরক্ষা, ওভারলোড সুরক্ষা, ফুটো সুরক্ষা;
• পরিবেশে তাপমাত্রাঃ 0 ~ +40°C;
• 15) আপেক্ষিক আর্দ্রতাঃ (20 ~ 90)% আরএইচ;
• চ্যাসির আকারঃ দৈর্ঘ্য 100 * প্রস্থ 780 * উচ্চতা 1600

4তাপমাত্রা বৃদ্ধি পরীক্ষাঃ

• যখন সার্কিট ব্রেকারটি স্বাভাবিক কাজের অবস্থার অধীনে থাকে এবং নির্দিষ্ট শর্ত অনুযায়ী পরীক্ষা করা হয়,প্রতিটি উপাদানের তাপমাত্রা বৃদ্ধি টেবিল ৭-এ নির্দিষ্ট সীমানা মান অতিক্রম করবে না;
• সার্কিট ব্রেকারটি তার কার্যকারিতা বা নিরাপদ ব্যবহারের উপর প্রভাব ফেলতে ক্ষতিগ্রস্ত হওয়া উচিত নয়;
• তাপমাত্রা পরিমাপ ৮ উপায়, তাপমাত্রা রেজোলিউশন ০.১ ডিগ্রি;
• তাপমাত্রা বৃদ্ধি পরীক্ষার জন্য তারেরঃ 1, 1.5, ২, .5, 4, 6, 10, প্রতিটি স্পেসিফিকেশন 1 মিটার দীর্ঘ, প্রতিটি 5 টুকরা;
• তাপমাত্রা বৃদ্ধি পরীক্ষার জন্য তারেরঃ 16, 25, 50, প্রতিটি স্পেসিফিকেশন 2 মিটার দীর্ঘ, প্রতিটি 5 টুকরা;
• তাপমাত্রা বৃদ্ধি জন্য বিশেষ আঠালোঃ 1 বোতল;
• আঠালো দ্রবণীয় পানিঃ ১ বোতল;
• পরিমাপের পরিসীমা ০-২০০ ডিগ্রি;
• থার্মোকপল মডেলঃ টি টাইপ;
• তাপমাত্রা বক্ররেখা প্রদর্শন সহ; তাপমাত্রা তথ্য রেকর্ডিং টেবিল সহ।

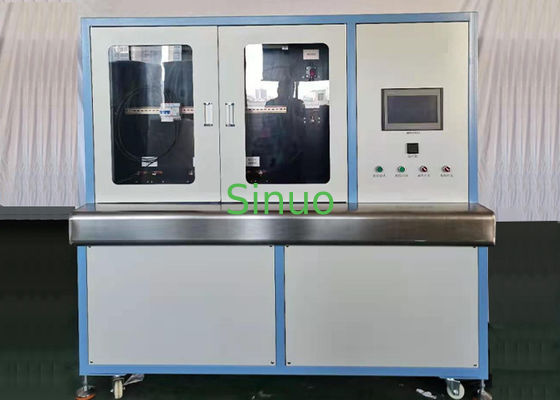

নমুনা প্রদর্শনঃ
