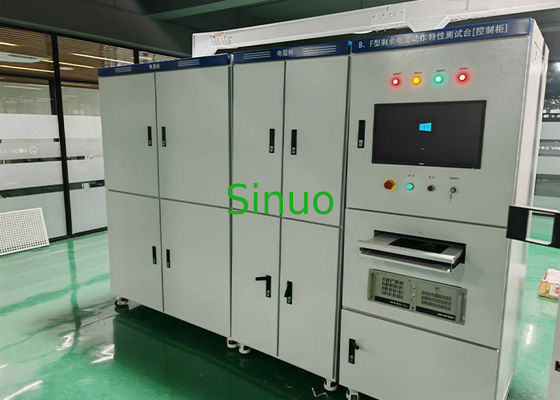

IEC 61009-1 সার্কিট ব্রেকার 500A এর জন্য অবশিষ্ট বর্তমান পরীক্ষক

IEC 61009-1 সার্কিট ব্রেকার 500A এর জন্য অবশিষ্ট বর্তমান পরীক্ষক

সরঞ্জাম সংক্ষিপ্ত বিবরণঃ

1ফুটো নিয়ন্ত্রণ ক্যাবিনেটঃ
ফুটো নিয়ন্ত্রণ ক্যাবিনেটে প্রধানত তিনটি ফুটো পরীক্ষক (S1 বন্ধ ফুটো, বি টাইপ 10A ফুটো, এবং 500A ফুটো) নিয়ন্ত্রণ সার্কিটের সাথে রয়েছে।
এটি বর্তমানে ব্যবহৃত সমস্ত ধরণের অবশিষ্ট বর্তমান সার্কিট ব্রেকার (আরসিসিবি) এর বিস্তৃত পরীক্ষার সমর্থন করে, যার মধ্যে রয়েছেঃ

• এসি টাইপ(50Hz সাইনস ওয়েভ এসি)
• একটি প্রকার(50Hz সাইনস ওয়েভ এসি + পাল্টিং ডিসি)
• এফ টাইপ(ভেরিয়েবল ফ্রিকোয়েন্সি এসি এবং কম্পোজিট তরঙ্গ)
• বি টাইপ(সব ফাংশন টাইপ)

এটি বিভিন্ন ধরনের অবশিষ্ট স্রোত উৎপন্ন এবং পরীক্ষা করতে সক্ষম, যেমনঃ

• 150Hz, 400Hz, 1000Hz এবং তার নিচে ফ্রিকোয়েন্সিতে সিনোসাইডাল এসি অবশিষ্ট বর্তমান
• এসি অবশিষ্ট বর্তমান মসৃণ ডিসি অবশিষ্ট বর্তমানের সাথে superimposed
• মসৃণ ডিসি অবশিষ্টাংশ প্রবাহের সাথে চাপযুক্ত পাল্টিং ডিসি অবশিষ্টাংশ বর্তমান
• দুই-পর্ব বা বহু-পর্ব সংশোধনকারী সার্কিট দ্বারা উত্পাদিত পাল্টিং ডিসি অবশিষ্ট বর্তমান
• মসৃণ ডিসি অবশিষ্ট বর্তমান

2অটোমেটিক কন্ট্রোল সিস্টেম:
অটোমেটিক কন্ট্রোল সিস্টেম প্রধানত নিম্নলিখিত উপাদানগুলির সমন্বয়ে গঠিতঃ

• অ্যাডভানটেক ইন্ডাস্ট্রিয়াল কম্পিউটার (i7 CPU, 8G RAM)
• 21৫ ইঞ্চি এলসিডি মনিটর
• এমসিজিএস টাচ প্যানেল এইচএমআই
• চিংজি বৈদ্যুতিক পরামিতি অধিগ্রহণ মডিউল
• ওম্রন পিএলসি
• বিভিন্ন নিম্ন ভোল্টেজ নিয়ন্ত্রণ উপাদান
• নমুনা গ্রহণের ট্রান্সফরমার এবং অন্যান্য সহায়ক যন্ত্রাংশ

3.১২৫এ লোড স্ট্রিমঃ
লোড সিস্টেম একটিসম্পূর্ণ প্রতিরোধী লোড 1A থেকে 125A পর্যন্ত নিয়ন্ত্রিত, নির্দিষ্ট মান (0.5A, 1A, 2A, 3A, 5A, 10A, 10A, 20A, 40A, 50A) সহ একাধিক সমান্তরাল প্রতিরোধক গঠিত।
লোড সুইচিং কন্টাক্টর দ্বারা নিয়ন্ত্রিত হয়,স্বয়ংক্রিয় সমন্বয় এবং তিনটি পর্যায়ে একযোগে কাজ.

টেকনিক্যাল প্যারামিটার

পরীক্ষার বিষয়বস্তু

এসি টাইপ
(1) যখন কোন লোড নেই, পরীক্ষার জন্য অবশিষ্ট বর্তমান ব্যবহার করুন।

(২) যখন অবশিষ্ট স্রোত ধীরে ধীরে বৃদ্ধি পায়, তখন কর্মের সঠিকতা যাচাই করুন।

(৩) যখন অবশিষ্ট বর্তমান বন্ধ হয়ে যায়, তখন কার্যক্রমের সঠিকতা যাচাই করা হয়।

(৪) যখন অবশিষ্ট সিনোসাইডাল এসি বর্তমান হঠাৎ দেখা দেয়, তখন কর্মের সঠিকতা যাচাই করুন।

S প্রকারঃ যখন টেবিল ২-এ অবশিষ্ট বর্তমান এবং পরীক্ষার সময় হঠাৎ যোগ করা হয়, তখন পণ্যটি ট্রিপ করে না।

(৫) যদি হঠাৎ করেই ৫ইন থেকে ৫০০এ এর মধ্যে অবশিষ্ট বর্তমানের মান উপস্থিত হয়, তাহলে সঠিকতা যাচাই করুন।
বর্তমান গ্রেডগুলি হলঃ 5A, 10A, 20A, 50A, 100A, 200A, 500A।

(6) লোডের অধীনে, অবশিষ্ট বর্তমান দিয়ে পরীক্ষা করুন।
নামমাত্র বর্তমানের নিচে থাকলে, ৯ অনুযায়ী পরীক্ষা করুন।9.2.২ এবং ৯।9.2.3.

(৭) এমন RCD-র জন্য বিশেষ পরীক্ষার শর্ত, যার অপারেটিং ফাংশন পাওয়ার সাপ্লাই ভোল্টেজের সাথে সম্পর্কিত।
নামমাত্র ভোল্টেজের ০.৮৫ গুণ এবং ১.১ গুণ দিয়ে পরীক্ষা করুন।

একটি প্রকার
(1) অবশিষ্ট পাল্টিং ডিসি বর্তমান বৃদ্ধি অব্যাহত যখন সঠিক অপারেশন যাচাই

(2) হঠাৎ অবশিষ্ট পাল্টিং ডিসি বর্তমানের ক্ষেত্রে সঠিক অপারেশন যাচাই করা

(3) লোড অধীনে সঠিক অপারেশন। নামমাত্র বর্তমান সঙ্গে, 9 অনুযায়ী পরীক্ষা।21.1.1

(4) সঠিক অপারেশন যাচাই যখন অবশিষ্ট পাল্সিং DC বর্তমান 0.006A মসৃণ DC উপর superimposed হয়

এফ টাইপ
(১) যখন সংযুক্ত অবশিষ্ট বর্তমান ধারাবাহিকভাবে বৃদ্ধি পায় তখন সঠিক অপারেশন যাচাই করুন।

(2) সংযুক্ত অবশিষ্ট বর্তমান হঠাৎ প্রয়োগ করা হলে সঠিক অপারেশন যাচাই করুন। RCD এর বিরতি সময় যাচাই করুন, পরীক্ষার বর্তমান 1.4In x 5In এ ক্যালিব্রেট করা হয়।

(৩) যখন মাত্র দুটি মেরুতে বিদ্যুৎ সরবরাহ করা হয় তখন একটি অবশিষ্ট স্রোত উপস্থিত হয় তখন একটি চার-পোলের F- টাইপ RCD এর সঠিক অপারেশন যাচাই করুন।
৯ অনুযায়ী চার-পোল পণ্য পরীক্ষা করুন।1.2, কিন্তু শুধুমাত্র নিরপেক্ষ কন্ডাক্টর এবং একটি লাইন পরীক্ষা করুন।

(4) ইনরশ অবশিষ্ট বর্তমানের অধীনে কর্মক্ষমতা যাচাই করুন। 10Ind এর একটি শিখর বর্তমানের সাথে একটি ধাক্কা প্রয়োগ করুন, 3 বার সামনের দিক এবং 3 বার বিপরীত দিকের দিকে পরিমাপ করুন,এবং পণ্য ট্রিপ না.

(৫) যখন একটি পাল্টিং ডিসি অবশিষ্ট বর্তমানকে 10mA মসৃণ বর্তমানের সাথে সারিবদ্ধ করা হয় তখন সঠিকতা যাচাই করুন। নামমাত্র ফ্রিকোয়েন্সিতে 10mA মসৃণ ডিসি অবশিষ্ট বর্তমানকে এসি অবশিষ্ট বর্তমানের উপর সারিবদ্ধ করুন।

বি টাইপ
(1) 1000 হার্টজ এবং তার নিচে সিনোসাইডাল এসি অবশিষ্ট স্রোতের জন্য সঠিকতা যাচাই করা
a. 30 সেকেন্ডের মধ্যে 0.2 ইঞ্চি থেকে টেবিল 2 এ নির্দিষ্ট অবশিষ্ট বর্তমানের ক্রিয়াকলাপের মান পর্যন্ত ধীরে ধীরে বৃদ্ধি করুন।
b. ব্রেকিং বর্তমান যাচাই করুন। যদি টেবিল ২-এ নির্দিষ্ট বর্তমান হঠাৎ করে উপস্থিত হয়, তাহলে পণ্যটির ট্রিপিং সময় পরীক্ষা করুন।
সাধারণ RCD: T<0.3s S- টাইপ RCD: 0.13s ≤ T <0.5s
আইইসি 62423 সার্কিট ব্রেকার 500A অবশিষ্ট বর্তমান পরীক্ষার সিস্টেম 0

(২) যখন এসি অবশিষ্টাংশ প্রবাহ মসৃণ ডিসি অবশিষ্টাংশ প্রবাহের উপর চাপ দেওয়া হয় তখন সঠিক অপারেশন যাচাই করা।
নামমাত্র ফ্রিকোয়েন্সিতে 0.4 গুণ নামমাত্র অবশিষ্ট অপারেটিং বর্তমানকে এসি অবশিষ্ট বর্তমানের (এসি প্রকার) উপর চাপ দিন।
মসৃণ ডিসি অবশিষ্ট বর্তমান বা 10mA মসৃণ ডিসি অবশিষ্ট বর্তমান (যেটি বেশি) ।

(3) সঠিক অপারেশন যখন pulsating ডিসি অবশিষ্ট বর্তমান মসৃণ ডিসি উপর superimposed হয়অবশিষ্ট বর্তমান
আইইসি 62423 সার্কিট ব্রেকার 500A অবশিষ্ট বর্তমান পরীক্ষার সিস্টেম 1
একটি মসৃণ ডিসি অবশিষ্ট বর্তমান 0নামমাত্র অবশিষ্ট অপারেটিং বর্তমানের 4 গুণ বা 10mA এর মসৃণ DC অবশিষ্ট বর্তমান (দুটির মধ্যে বৃহত্তর) নামমাত্র ফ্রিকোয়েন্সির এসি অবশিষ্ট বর্তমানের উপর চাপ দেওয়া হয় (টাইপ এ)০° কোণ) ।

(4) একটি দুই ফেজ rectifier সার্কিট দ্বারা একটি DC অবশিষ্ট বর্তমান উৎপন্ন হয় যখন সঠিক অপারেশন যাচাই
a. পণ্যের ট্রিপিং বর্তমান পরীক্ষা করার জন্য ধীরে ধীরে 0.2In থেকে 2In পর্যন্ত বর্তমান বৃদ্ধি করুন।
b. টেবিল ১-এ উল্লেখিত বর্তমান মান অনুযায়ী, হঠাৎ করে ফুটো প্রবাহ যোগ করুন এবং পণ্যের ট্রিপিং সময় পরীক্ষা করুন।
আইইসি 62423 সার্কিট ব্রেকার 500A অবশিষ্ট বর্তমান পরীক্ষার সিস্টেম 2

(5) একটি তিন-ফেজ পাওয়ার সাপ্লাই এর rectifier সার্কিট একটি DC অবশিষ্ট বর্তমান উত্পাদিত হয় যখন সঠিক অপারেশন যাচাই
a. পণ্যের ট্রিপিং বর্তমান পরীক্ষা করার জন্য ধীরে ধীরে 0.2In থেকে 2In পর্যন্ত বর্তমান বৃদ্ধি করুন।
b. টেবিল ১-এ উল্লেখিত বর্তমান মান অনুযায়ী, হঠাৎ করে ফুটো প্রবাহ বৃদ্ধি করুন এবং পণ্যের ট্রিপিং সময় পরীক্ষা করুন।
IEC 62423 সার্কিট ব্রেকার 500A অবশিষ্ট বর্তমান পরীক্ষার সিস্টেম 3

(6) DC অবশিষ্ট বর্তমান মসৃণ করার সময় লোড ছাড়া সঠিক অপারেশন যাচাই করুন
a. পণ্যের ট্রিপিং বর্তমান পরীক্ষা করার জন্য 0.2In থেকে 2In পর্যন্ত ধীরে ধীরে বৃদ্ধি।
(খ) পণ্যের ট্রিপিং টাইম পরীক্ষা করার জন্য টেবিল ১-এ নির্দিষ্ট বর্তমান মান অনুযায়ী ফুটো প্রবাহের হঠাৎ বৃদ্ধি।
আইইসি 62423 সার্কিট ব্রেকার 500A অবশিষ্ট বর্তমান পরীক্ষার সিস্টেম 4

(7) লোডের অধীনে, মসৃণ ডিসি অবশিষ্ট বর্তমানের সাথে সঠিক অপারেশন যাচাই করুন।
ধীরে ধীরে 0.2In থেকে 2In পর্যন্ত বর্তমান বাড়িয়ে পণ্যের ট্রিপিং বর্তমান পরীক্ষা করুন।

(৮) যখন কেবল দুটি মেরু সরবরাহ করা হয় তখন তিন-মরচক এবং চার-মরচক বি-টাইপ আরসিডিগুলির সঠিক অপারেশন যাচাই করুন।
পরীক্ষাটি ৯ নং অনুচ্ছেদ অনুসারে সম্পন্ন করা হবে।2.1.২ এবং ৯।2.1.7.1, শুধুমাত্র নিরপেক্ষ এবং ফেজ (এক ফেজ) শক্তি সরবরাহ করে।

(৯) পরীক্ষার পর, নিশ্চিত করুন যে RCD 2.5 ইঞ্চি মসৃণ DC এর একটি পরীক্ষার স্রোত দ্বারা ট্রিগার হয়।

বর্তমান আউটপুট ওয়েভফর্ম

1. টাইপ এ ০°

2. টাইপ এ ৯০°

3. টাইপ এ 135°

4এসি টাইপ

5. ডিসি +

6. এভি টাইপ 1000Hz

7. ডিসি২পি

8. কম্পোজিট ওয়েভ

9অ্যাকশন টাইম AC300mA

10অ্যাকশন টাইম DC1000mA
