IEC 61009-1 অবশিষ্ট বর্তমান সুরক্ষা ডিভাইস অ্যাকশন বৈশিষ্ট্য পরীক্ষক
| Applied Standards: | আইইসি 61009-1, আইইসি 60898-1, আইইসি 61008-1 | Current Voltage Accuracy: | ক্লাস 1; সি: 0.1ma; ভি: 0.1 ভি |
| Power Consumption: | সর্বোচ্চ 1500W | Current Output Range: | এসি ： 5 ~ 2000ma |
| Timing Accuracy: | 5 এমএস, রেজোলিউশন 1 এমএস | Output Voltage: | AC 3 PH 10~415V |
| High Light: | আনেকিক ইএমসি টেস্ট চেম্বার,সিআইএসপিআর 25 ইএমসি টেস্ট চেম্বার,স্বয়ংচালিত ইএসএ ইএমসি টেস্ট চেম্বার |
||

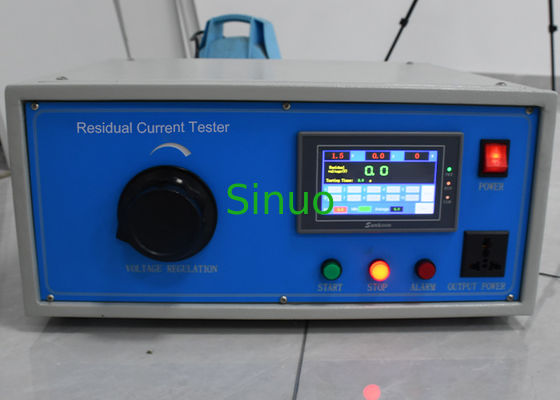

IEC 61009-1 অবশিষ্ট কারেন্ট প্রোটেক্টর ডিভাইস অ্যাকশন ক্যারেক্টারিস্টিক টেস্টার
সিস্টেমের সংক্ষিপ্ত বিবরণ:
টেস্ট সরঞ্জাম IEC 61009-1:2012, IEC 60898-1:2015, IEC 61008-1:2010, ইত্যাদির স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করে।
এটি ছোট আকারের লিকেজ সার্কিট ব্রেকারগুলির অপারেটিং বৈশিষ্ট্যগুলি স্বয়ংক্রিয়ভাবে যাচাই করার জন্য ব্যবহৃত হয় এবং সার্কিট ব্রেকারগুলির নিরাপত্তা কর্মক্ষমতা যাচাই করে। যন্ত্রটি ARM-7 উচ্চ-গতির প্রসেসরকে কেন্দ্র হিসাবে গ্রহণ করে, যা উচ্চ-গতির ট্রু ইফেক্টিভ ভ্যালু A/D কনভার্টার, DSS সাইনোসয়েডাল সিগন্যাল জেনারেটর এবং মেইনস ট্র্যাকিং সহ পাওয়ার এমপ্লিফায়ার দিয়ে সজ্জিত, যন্ত্রটি স্বয়ংক্রিয়ভাবে কারেন্ট আউটপুট করে এবং অ্যাকশন কারেন্ট, অ্যাকশন টাইম ইত্যাদি পরীক্ষা করতে পারে।
বৈশিষ্ট্য:
➢ 24-বিট উচ্চ-গতি এবং উচ্চ-নির্ভুলতা ট্রু RMS AD রূপান্তর, অপারেটিং কারেন্ট এবং ভোল্টেজের সঠিক নমুনা গ্রহণ
➢ অ্যাকশন টাইম সঠিকভাবে নমুনা করার জন্য উচ্চ-গতির প্রসেসর
➢ স্ট্যান্ডার্ড Modbus-RTU যোগাযোগ প্রোটোকল সমর্থন করে
➢ প্রচলিত পণ্যগুলির জন্য অপারেটিং কারেন্ট দ্রুত নির্বাচন এবং অপ্রচলিত পণ্যগুলির জন্য অপারেটিং কারেন্টের পৃথক সেটিং সমর্থন করে
➢ 32-বিট এম্বেডেড প্রসেসর, প্রচুর পরিমাণে যোগাযোগের ডেটা উচ্চ গতিতে প্রক্রিয়া করে
➢ RS232/485 ফুল-রেট অ্যাসিঙ্ক্রোনাস সিরিয়াল যোগাযোগ ইন্টারফেস, সর্বোচ্চ বাউড রেট 115200bps পর্যন্ত পৌঁছাতে পারে
➢ ইনপুট এবং আউটপুট সংকেতের জন্য আইসোলেশন সুরক্ষা, নিরাপদ কাজ
➢ সিস্টেমের স্থিতিশীলতা নিশ্চিত করতে সফ্টওয়্যার এবং হার্ডওয়্যার ওয়াচডগ WDT ডিজাইন
➢ কনফিগারেশন প্যারামিটারগুলি ফ্ল্যাশ মেমরিতে সংরক্ষণ করা হয়, যা পাওয়ার বন্ধ হয়ে গেলে হারাবে না এবং স্থায়ীভাবে সংরক্ষিত হবে
➢ সফ্টওয়্যার এবং হার্ডওয়্যারের অ্যান্টি-জ্যামিং ডিজাইন, কঠোর ইলেক্ট্রোম্যাগনেটিক পরিবেশের সাথে মানিয়ে নিতে পারে
প্রযুক্তিগত পরামিতি:
| মডেল | SN2502 |
| শনাক্তকরণ প্ল্যাটফর্ম | ডিভাইসটিতে একটি থ্রি-ফেজ লিকেজ সুরক্ষা সার্কিট ব্রেকার পরীক্ষার ইন্টারফেস রয়েছে। লিকেজ সুরক্ষা সার্কিট ব্রেকার ম্যানুয়াল ওয়্যারিং গ্রহণ করে এবং সনাক্তকরণ স্টেশনটি স্বাধীনভাবে পরীক্ষা করা যেতে পারে। |
| ওয়ার্কিং পাওয়ার খরচ | সর্বোচ্চ 500W |
| কারেন্ট ভোল্টেজ নির্ভুলতা | শ্রেণী 1; কারেন্ট রেজোলিউশন 0.1mA; ভোল্টেজ রেজোলিউশন 0.1V |
| কারেন্ট আউটপুট পরিসীমা | AC:5~2000mA |
| আউটপুট ভোল্টেজ | 0~250V |
| টাইমিং নির্ভুলতা | 5mS, রেজোলিউশন 1mS |
| টাইপ A ফেজ নির্বাচন | 0 ডিগ্রী (2000mA), 90 ডিগ্রী (2000mA), 135 ডিগ্রী (30mA) |
| সূচক | ডিভাইসের পাওয়ার সুইচটি একটি স্ব-লকিং সুইচ ব্যবহার করে যার একটি সূচক আলো রয়েছে এবং সুইচটি চালু করার সময় সুইচের আলো জ্বলে। সরঞ্জাম প্যানেলে একটি চলমান সূচক আলো রয়েছে এবং সরঞ্জামটি চালু থাকলে সূচক আলো জ্বলে |
| মাত্রা | 430mm×370mm×280mm |
| ওজন | প্রায় 30 কেজি |
