IEC 61009-1 সার্কিট-ব্রেকার 500mm যান্ত্রিক প্রভাব পরীক্ষা মেশিন
| Applied Standard: | আইইসি 61009-1 | Impact Mass: | 150 ± 1 জি (200 জি) |
| Mounting Bracket Mass: | ১০±১ কেজি | Mounting Bracket Size: | 175*175*8 মিমি |
| Sample Range: | প্যানেল/রেল/রিসেসড/প্যানেল মাউন্ট টাইপ | Impact Head: | আর 10 পলিমাইড, কঠোরতা এইচআর 100 |
| High Light: | আইইসি 61000-4-6 বিসিআই টেস্ট সিস্টেম,EMC বিসিআই টেস্ট সিস্টেম,400MHz EMC পরীক্ষার সরঞ্জাম |
||

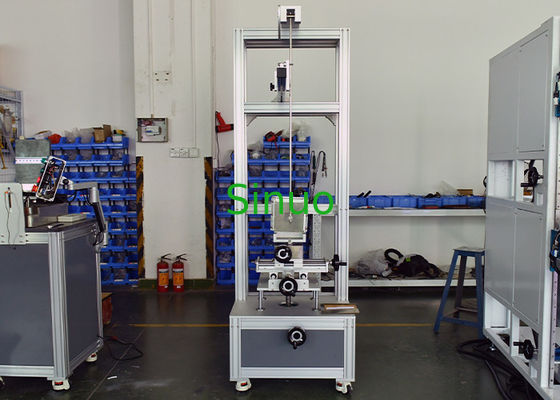

IEC 61009-1 সার্কিট-ব্রেকার 500mm মেকানিক্যাল ইম্প্যাক্ট টেস্ট মেশিন
সিস্টেম কনফিগারেশন:
টেস্ট সরঞ্জাম IEC 61009-1:2012, IEC60898-1:2015 ধারা 9.13, ইত্যাদির স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করে।
এটি সুইচ সকেট, সারফেস-মাউন্টেড ইনস্টলেশন বক্স, কন্টাক্টর, মোল্ডেড কেস এসি এয়ার সার্কিট ব্রেকার ইত্যাদির জন্য ব্যবহৃত হয়, যা স্বাভাবিক ব্যবহারের সময় যান্ত্রিক প্রভাবের শিকার হতে পারে এমন উন্মুক্ত অংশগুলির প্রভাব প্রতিরোধের যাচাই করতে ব্যবহৃত হয়।
পরীক্ষার নীতি: পরীক্ষা Eha অনুযায়ী: পেন্ডুলাম, প্রভাব উপাদানটি 1-মিটার পেন্ডুলামের মাধ্যমে একটি নির্দিষ্ট উচ্চতা থেকে অবাধে মুক্তি পায়, উল্লম্ব দিকে সর্বনিম্ন বিন্দুতে নমুনার উপর আঘাত করে এবং মহাকর্ষীয় স্থিতিশক্তিকে গতিশক্তিতে রূপান্তরের মাধ্যমে, নমুনার উপর প্রভাব পরীক্ষার উদ্দেশ্য অর্জন করা হয়।
বৈশিষ্ট্য: এই সরঞ্জাম, যা কম-শক্তি পেন্ডুলাম প্রভাব পরীক্ষা ডিভাইস হিসাবেও পরিচিত, একটি মেঝে-স্থায়ী কাঠামো গ্রহণ করে এবং এটি ইনস্টল করার প্রয়োজন নেই। নমুনা মাউন্টিং বন্ধনী উপরে এবং নিচে, বাম, ডান এবং সামনে এবং পিছনে সমন্বয় করা যেতে পারে। একই সময়ে, এটি মাউন্টিং প্লেটের সাথে লম্ব অক্ষের চারপাশে সমন্বয় করা যেতে পারে এবং মাউন্টিং প্লেট উল্লম্ব অক্ষের চারপাশে ঘুরতে পারে, মোট wuzhou2 সমন্বয়যোগ্য। সুইং রডটি pivots মাধ্যমে মুক্তির কোণ সামঞ্জস্য করতে পারে, যাতে নমুনার সামনের এবং পাশের বিভিন্ন অবস্থানে প্রভাব অর্জন করা যায়, যা বেশিরভাগ অনুরূপ পণ্যের প্রভাব পরীক্ষার প্রয়োজনীয়তা কভার করে।
প্রযুক্তিগত পরামিতি:
| মডেল | SN2507 |
| প্রযোজ্য নমুনার পরিসীমা | প্যানেল মাউন্ট, রেল মাউন্ট, রিসেসড, প্যানেল মাউন্ট সার্কিট ব্রেকার |
| প্রভাব উপাদান মাথা | R10 পলিমাইড, কঠোরতা HR100 |
| প্রভাব উপাদানের ভর (সমতুল্য ভর) | 150±1g(200g) |
| মাউন্টিং বন্ধনীর গুণমান | 10±1Kg |
| মাউন্টিং বন্ধনী | মাউন্টিং প্লেটের চারপাশে ±90° ঘুরতে পারে, মাউন্টিং প্লেট উল্লম্ব অক্ষের চারপাশে ±90° ঘুরতে পারে, X, Y, Z তিনটি অক্ষ সমন্বয় করা যেতে পারে |
| অবস্থান নিয়ন্ত্রণ | বন্ধনী X-100～100mm, Y-100～100mm, Z-100～100mm স্ট্রোক সমন্বয়যোগ্য |
| সুইং পেন্ডুলাম | 1000±1mm দৈর্ঘ্যের একটি ইস্পাত পেন্ডুলাম, 100±1g ভর, 9 মিমি বাইরের ব্যাস এবং 0.5 মিমি প্রাচীর বেধ |
| প্রভাবের উচ্চতা | 0-500mm, স্কেল ডিসপ্লে (অনুরূপ কোণ রূপান্তর) |
| সার্কিট ব্রেকার মাউন্টিং প্লেট | 175*175*8 স্তরিত বোর্ড |
| নমুনা ফিক্সচার |
অ-সংযুক্ত সার্কিট ব্রেকার মাউন্টিং ফিক্সচার
প্যানেল মাউন্ট সার্কিট ব্রেকার মাউন্টিং ক্ল্যাম্প
|
| মাত্রা | 860mm×650mm×2000mm |
| ওজন | প্রায় 140 কেজি |
| শক্তি /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| সমতুল্য ভর /কেজি | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| পতনের উচ্চতা ±1%মিমি | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| নোট 1, নোট 3.2.2 দেখুন; নোট 2, এই অংশের শক্তির একক জুল (J) স্ট্যান্ডার্ড মাধ্যাকর্ষণ ত্বরণ (g) থেকে উদ্ভূত, g এর সম্পূর্ণ মান রাউন্ড: 10m / s2। | |||||||||||||||
