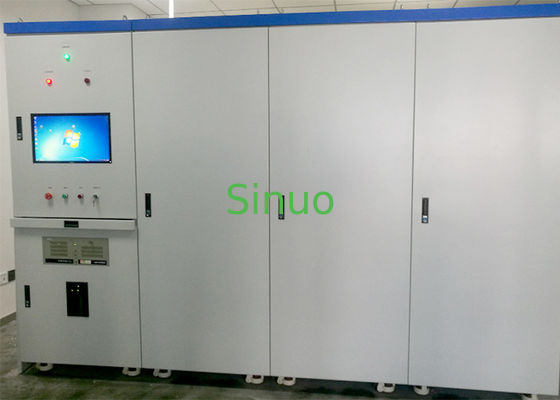

আইইসি 60898-1 সার্কিট ব্রেকার 28 চক্র পরীক্ষা সরঞ্জাম 30V250A
| Applied Standard: | আইইসি 60898-1, আইইসি 61009-1 | Tester Capacity: | 45 কেভিএ, 15 কেভিএ প্রতি ফেজ |
| Output Current: | AC0-10A, 50a, 250a | Insulation Resistance: | ≥ 5 মেগোহমস |
| Output Voltage: | এসি 5-40 ভি | Timing Range: | 0-999 এইচ |
| Transformer Ratio: | 250/5 এ | Current Error: | ±0.5% |
| High Light: | emc পরীক্ষা সিস্টেম,তড়িৎ চৌম্বকীয় পরীক্ষা পরিষেবা |
||
IEC 60898-1 সার্কিট ব্রেকার ২৮ চক্র পরীক্ষা সরঞ্জাম ৩০V২৫০A
পণ্যের তথ্য:
এটি IEC 60898-1, IEC 61009-1, এবং IEC 60947-2 মানগুলির প্রয়োজনীয়তা পূরণ করে এবং ছোট সার্কিট ব্রেকারগুলির (1-125A) ২৮-দিনের এবং রাতের তাপমাত্রা বৃদ্ধি বর্তমান বৈশিষ্ট্য পরীক্ষা করতে পারে।
টেস্ট বেঞ্চটি তিনটি সেটের সমন্বয়ে গঠিত। অর্থাৎ, একটি ক্যাবিনেটে তিনটি পাওয়ার সাপ্লাই ইনস্টল করা আছে এবং প্রতিটি একে অপরের থেকে স্বাধীনভাবে কাজ করতে পারে। তিনটি পাওয়ার সাপ্লাই একই সময়ে ব্যবহার করা যেতে পারে এবং তিনটি আউটপুট কারেন্টের মধ্যে ফেজ অ্যাঙ্গেলের পার্থক্য ১২০ ডিগ্রি।
একই সময়ে, তিনটি পণ্য সিরিজে পরীক্ষা করা হয়, MCB পণ্যের ২৮-দিনের পরীক্ষায় ২১ ঘন্টা পাওয়ার-অন + ৩ ঘন্টা পাওয়ার-অফ টাইমিং ফাংশন সহ। পরীক্ষার পাওয়ার সাপ্লাইয়ের ওপেন-সার্কিট ভোল্টেজ ৩০V এর কম নয় এবং একটি ইন্ডাক্টরকে লোড হিসাবে ব্যবহার করা হয়। পরীক্ষার সময়, তাপ হ্রাস করা হয় এবং বিদ্যুৎ সাশ্রয় করা হয়।
প্রধান কনফিগারেশন বর্ণনা:
প্রধান নিয়ন্ত্রণ ব্যবস্থা গঠিত: ১৫-ইঞ্চি MCGS টাচ স্ক্রিন, Omron PLC, স্বয়ংক্রিয় ক্ষতিপূরণ AC, এবং সংশ্লিষ্ট হোস্ট কম্পিউটার সফ্টওয়্যার প্রোগ্রাম, স্বয়ংক্রিয় নিয়ন্ত্রণ।
বৈদ্যুতিন ধ্রুবক কারেন্ট উৎস:
আমাদের কোম্পানি কর্তৃক স্বাধীনভাবে তৈরি এবং উৎপাদিত ধ্রুবক কারেন্ট উৎস গৃহীত হয়। এটি Infineon IGBT সমান্তরাল সংযোগ, সুইস CONCEPT ড্রাইভার, ADSO ফিল্ম ক্যাপাসিটর সমান্তরাল সংযোগ, উচ্চ-ক্ষমতার সাধারণ মোড ইন্ডাক্টর সমান্তরাল সংযোগ, উচ্চ-গতির কম্পিউটিং প্রসেসর, উচ্চ-নির্ভুলতা পারস্পরিক ইন্ডাক্টর এবং অন্যান্য উপাদান দ্বারা গঠিত। ভোল্টেজ, কারেন্ট এবং তাপমাত্রা সনাক্তকরণ প্রাথমিক এবং মাধ্যমিক উভয় দিকে ডিজাইন করা হয়েছে। পাওয়ার সাপ্লাইয়ের সামনের বা পিছনের প্রান্তে কোনো অস্বাভাবিক পরিস্থিতি (ভোল্টেজ খুব কম, ভোল্টেজ খুব বেশি, কারেন্ট ওভারশুট, কারেন্ট ওঠানামা, তাপমাত্রা খুব বেশি ইত্যাদি) নির্বিশেষে, সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে এটি সামঞ্জস্য করবে এবং সুরক্ষা দেবে। একই সময়ে, পাওয়ার সাপ্লাই নিজেই কাজ করা বন্ধ করে দেবে এবং হার্ডওয়্যার থেকে দ্বিতীয় সুরক্ষা চালানো হবে, যা দ্রুত এবং নিশ্চিত করে যে IGBT মডিউল ক্ষতিগ্রস্ত না হয়।
বিশেষ কারেন্ট বুস্টার:
এটি সমস্ত-তামা কয়েলের R-টাইপ ওয়াইন্ডিং গ্রহণ করে এবং এর নিজস্ব চৌম্বকীয় লিক হ্রাস করতে ২ টি ওয়াইন্ডিং সমান্তরালে সংযুক্ত করা হয়েছে। এবং এটি আমদানি করা উচ্চ-পারফরম্যান্স সিলিকন স্টিল শীট গ্রহণ করে এবং ১০০% বৃত্তাকার অংশ ব্যবহার করে। অতএব, কারেন্ট বুস্টারের কোনো-লোড কারেন্ট কম, শব্দ কম, পর্যাপ্ত এবং স্থিতিশীল আউটপুট পাওয়ার রয়েছে।
ইনডাকটিভ লোড:
পরীক্ষার ভোল্টেজ ৩০V এর বেশি, এবং দীর্ঘমেয়াদী পাওয়ার-অন পরীক্ষা প্রচুর বিদ্যুৎ এবং প্রচুর তাপ খরচ করবে। অতএব, লোড হিসাবে এয়ার-কোর ইন্ডাক্টর ব্যবহার করে উপরের সমস্যাগুলি সমাধান করা যেতে পারে। বিভিন্ন পণ্যের পরীক্ষার কারেন্টের সাথে মেলাতে, স্বয়ংক্রিয় সুইচিংয়ের জন্য কন্টাক্টরের মাধ্যমে ৬টি ইন্ডাকটরের গ্রুপ সিরিজ এবং সমান্তরাল সংমিশ্রণে ব্যবহার করা হয়।
পরামিতি:
১) ভোল্টেজ: AC ৩৮০ (১±১০%) V।
২) ফ্রিকোয়েন্সি: ৫০HZ±১HZ।
৩) টেস্ট বেঞ্চ ক্ষমতা: ৪৫kVA, প্রতি ফেজে ১৫KVA।
৪) আউটপুট ভোল্টেজ: AC ৫-৪০V (সার্কিটের ওপেন সার্কিট ভোল্টেজ কমপক্ষে ৩০V)।
৫) আউটপুট কারেন্ট: AC ০—১০A, ৫০A, ২৫০A, ক্রমাগতভাবে ধাপে ধাপে সমন্বয়যোগ্য, স্বাধীন ধাপে ৩টি কারেন্ট আউটপুট, কারেন্ট কার্যকর মানের সরাসরি প্রদর্শন।
৬) টাইমিং রেঞ্জ: ০-৯৯৯h, সর্বনিম্ন রেজোলিউশন ১S।
৭) কারেন্ট ট্রান্সফরমার অনুপাত: ২৫০/৫A, নির্ভুলতা স্তর: ০.২।
৮) সরঞ্জাম নিরোধক প্রতিরোধ ≥ ৫ মেগওহম।
৯) কারেন্ট ত্রুটি ±০.৫%।
১০) কন্ট্রোল ডিসপ্লে স্ক্রিন একটি ১৫-ইঞ্চি MCGS টাচ স্ক্রিন গ্রহণ করে।
টেস্ট স্ক্রিন:
