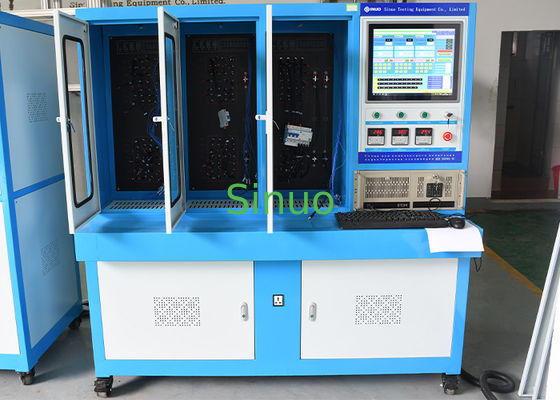

IEC60898-1 সার্কিট ব্রেকার 28-দিনের ট্রিপিং বৈশিষ্ট্য পরীক্ষক
| Applied Standard: | আইইসি 60898-1: 2015 | Applied Clauses: | ধারা 9.1, 9.8, 9.9 এবং 9.10 |
| Test Station: | 3টি স্টেশন | Sample Specification: | 2.5 ~ 125a |
| Output AC Current: | 1 ~ 320 এ | Output AC Voltage: | 1-5V |
| High Light: | , emc testing laboratory |
||
IEC60898-1 সার্কিট ব্রেকার ২৮ দিনের ট্রিপিং বৈশিষ্ট্য পরীক্ষক
স্ট্যান্ডার্ড এবং ক্লজঃ
এই পরীক্ষার সরঞ্জামগুলির নকশা এবং উত্পাদন IEC 60898-1 (9.1, ৯.8, ৯.9, 9.10), আইইসি 60947-1 (7.2.১) এবং অন্যান্য সংশ্লিষ্ট মানদণ্ড।
প্রোডাক্ট তথ্যঃ
সরঞ্জামটি 1 প্রয়োগ করে সার্কিট ব্রেকারগুলির মানসম্মততা যাচাই করার জন্য ডিজাইন করা হয়েছে।13১.45, এবং ২.৫৫ বার নামমাত্র বর্তমান নির্দিষ্ট সময়সীমার মধ্যে ট্রিপিং ঘটে কিনা তা পরীক্ষা করতে।এটি প্রতিক্রিয়া সময় পর্যবেক্ষণ করার জন্য নামমাত্র মান থেকে 3 থেকে 20 গুণ পর্যন্ত প্রবাহ প্রয়োগ করে তাত্ক্ষণিক ট্রিপিং বৈশিষ্ট্য পরীক্ষা করতে সক্ষমএছাড়াও, এটি স্ট্যান্ডার্ড দ্বারা নির্দিষ্ট ২৮ দিনের অবিচ্ছিন্ন পরীক্ষার প্রয়োজনীয়তা পূরণ করে।
এটি কারখানা ছাড়ার আগে ছাঁচনির্মাণ কেস সার্কিট ব্রেকার এবং ক্ষুদ্র সার্কিট ব্রেকারগুলির অনলাইন পরীক্ষার জন্য উপযুক্ত।এটি সার্কিট ব্রেকার নির্মাতাদের বৈদ্যুতিক কর্মক্ষমতা পরীক্ষার জন্য একটি প্রয়োজনীয় সরঞ্জাম.
টেকনিক্যাল প্যারামিটারঃ
| প্রকল্পের বিশেষ উল্লেখ | প্যারামিটার সামগ্রী |
| প্রয়োগকৃত মান | আইইসি ৬০৮৯৮-১ |
| ধারা | 9.1, ৯.8, ৯.9, ৯.10 |
| নিয়ন্ত্রণ পদ্ধতি | 18.5 ইঞ্চি টাচ-স্ক্রিন কম্পিউটার অপারেশন |
| প্রোগ্রামিং ভাষা | রাশিয়ান (ক্লায়েন্ট অনুবাদ দ্বারা উপলব্ধ) |
| পরীক্ষার আইটেম |
1. ক্ষুদ্র সার্কিট ব্রেকারের বিলম্ব পরীক্ষা 2. ক্ষুদ্র সার্কিট ব্রেকারের তাত্ক্ষণিক পরীক্ষা 3. মিনি সার্কিট ব্রেকারের তাপমাত্রা বৃদ্ধি পরীক্ষা 4. মিনি সার্কিট ব্রেকারের ২৮ দিনের পরীক্ষা |
| পরীক্ষার স্টেশন |
৩টি পৃথক পৃথক চেম্বার চেম্বার ১ হচ্ছে: 1 বিলম্বিত ট্রিপিং স্টেশন 1.13 + 1.45 ইঞ্চি; 2.55 ইঞ্চি ১ টি তাত্ক্ষণিক ট্রিপিং স্টেশন ৩-২০ ইঞ্চি ১টি স্টেশন টেস্টিং "২৮ দিন" 1 স্টেশন পরীক্ষার তাপমাত্রা বৃদ্ধি
২ এবং ৩ নম্বর চেম্বার। প্রতিটি চেম্বারে রয়েছেঃ 1 বিলম্বিত ট্রিপিং স্টেশন 1.13 + 1.45 ইঞ্চি; 2.55 ইঞ্চি ১টি স্টেশন টেস্টিং "২৮ দিন" 1 স্টেশন পরীক্ষার তাপমাত্রা বৃদ্ধি |
| ইনপুট পাওয়ার | AC380V 50Hz 40kVA |
| আউটপুট এসি বর্তমান | 0.35~200A |
| আউটপুট এসি ভোল্টেজ | ১-৫ ভোল্ট |
| আউটপুট বর্তমান চ্যানেল | একসাথে বেশ কয়েকটি সুইচ পরীক্ষা করার জন্য সিরিজে 3-চ্যানেল, মাল্টি-পি সার্কিট ব্রেকার যোগাযোগগুলি সংযুক্ত করা হয় (সর্বোচ্চ 3 পিসি) । |
| পরীক্ষামূলক ক্ষুদ্র সার্কিট ব্রেকার পণ্য | 0.5~63A |
| বর্তমান আউটপুট তরঙ্গরূপ | সাইনস ওয়েভ (সংশোধন সরঞ্জামের বর্তমান তরঙ্গের বিকৃতি 5% এর বেশি নয়, সিস্টেমের ত্রুটি 3% এর বেশি নয়) |
| বর্তমান নিয়ন্ত্রণ পদ্ধতি | স্বয়ংক্রিয় সমন্বয়, বর্তমান টাচ স্ক্রিনে সেট করা হয় |
| বর্তমান নির্ভুলতা | স্তর ০।5 |
| ভোল্টেজ নির্ভুলতা | স্তর ০।5 |
| ট্রান্সফরমার অনুপাত | 200/5A |
| পরীক্ষার সময় | ১-৯৯৯৯৯ |
| বর্তমান | 1.13 বার বর্তমান প্রয়োগ করা হয় পরে, এটি দ্রুত এবং স্বয়ংক্রিয়ভাবে 5 সেকেন্ডের মধ্যে 1.45 বার বর্তমান বৃদ্ধি |
| ফিক্সচার | টার্মিনাল পদ্ধতি গ্রহণ করুন, বিলম্বিতঃ এক স্টেশন, তাত্ক্ষণিকঃ এক স্টেশন। |
| ফিক্সচার | টার্মিনাল পদ্ধতি গ্রহণ করুন, বিলম্বিতঃ তিনটি স্টেশন, তাত্ক্ষণিকঃ এক স্টেশন। |
| আউটপুট বর্তমান | AC3A1500A |
| তাত্ক্ষণিক ট্রিপিং কারেন্ট | ৩-২০ ইন |
| আউটপুট ভোল্টেজ | ১-৫ ভোল্ট |
| আউটপুট বর্তমান চ্যানেল | ১টি চ্যানেল |
| বর্তমান নির্ভুলতা | 0.5 স্তর |
| রেজোলিউশন | ≥0.1A |
| তাত্ক্ষণিক পরীক্ষার সময় | ≤0.2 সেকেন্ড |
| অ্যাকশন টাইম উপরের সীমা সেটিং | ১-২০০ মিমি |
| কর্ম সময় নিম্ন সীমা সেটিং | ১-২০০ মিমি |
| পরীক্ষার স্টেশন | ১টি স্টেশন |
| টাইমিং সময় | 1~9999ms |
| সুরক্ষা ফাংশনঃ | শর্ট সার্কিট সুরক্ষা, ওভারলোড সুরক্ষা, ফুটো সুরক্ষা |
| তাপমাত্রা বৃদ্ধি পরীক্ষা | স্বাভাবিক কাজের অবস্থার অধীনে, যখন সার্কিট ব্রেকারটি নির্দিষ্ট শর্ত অনুসারে পরীক্ষা করা হয়। সার্কিট ব্রেকারটি তার ফাংশন বা ব্যবহারের সুরক্ষা প্রভাবিত করার জন্য ক্ষতিগ্রস্থ হওয়া উচিত নয়। |
| তাপমাত্রা পরিমাপ চ্যানেল | 32 টি চ্যানেল, তাপমাত্রা রেজোলিউশনঃ 0.1 ডিগ্রি, প্রতি চেম্বারে 10 টি চ্যানেল (দুটি চ্যানেল চেম্বারের অভ্যন্তরে পরিবেষ্টিত তাপমাত্রা পরিমাপ করে), 2 টি অতিরিক্ত তাপমাত্রা চ্যানেল |
| থার্মোকপল | টি বা কে টাইপ |
| বর্তমান | 0.5~63A |
| ভোল্টেজ | এসি ৩০ ভোল্ট |
| পরীক্ষার সময় | 0-9999 ঘন্টা |
| তাপমাত্রা বক্ররেখা | তাপমাত্রা তথ্য লগিং টেবিল সহ কম্পিউটার প্রদর্শন |
| তাপমাত্রা পরিমাপের পরিসীমা | ০-২০০ ডিগ্রি |
| পরীক্ষার প্রোগ্রাম | নমুনাটি AC 30V এবং নামমাত্র বর্তমান দিয়ে সরবরাহ করা হয়, পাওয়ার-অন সময় 21 ঘন্টা, পাওয়ার-অফ সময় 3 ঘন্টা এবং চক্রটি 28 বার।টার্মিনাল তাপমাত্রা সর্বশেষ পাওয়ার-অন চক্রের সময় পরিমাপ করা হয়, এবং প্রাথমিক পরিমাপ তাপমাত্রার সাথে তুলনা করে, তাপমাত্রা বৃদ্ধি মানক প্রয়োজনীয়তা সঙ্গে তুলনা করা হয়। তাপমাত্রা বৃদ্ধি পরিমাপ পরে,বর্তমান 5 সেকেন্ডের মধ্যে ট্রিপিং বর্তমান মান বৃদ্ধি পায়, এবং সার্কিট ব্রেকারটি প্রদত্ত / পূর্বনির্ধারিত সময়ের মধ্যে সক্রিয় হওয়া উচিত। |
| আউটপুট ভোল্টেজ | কমপক্ষে AC30V, নিয়মিত |
| আউটপুট এসি বর্তমান | এসি ০.৫-১২৫ এ |
| সময়মত শক্তি | পাওয়ার-অন সময় 0-99h, প্রিসেট করা যাবে |
| পাওয়ার অফ টাইম | 0-99h পূর্বনির্ধারিত হতে পারে |
| চক্রের সংখ্যা | 0-9999 বার পূর্বনির্ধারিত হতে পারে |
| ট্রিপিং সময় | রেকর্ডযোগ্য |
| ট্রিপিং বর্তমান | 1.0~200A |
| ফলাফলের মূল্যায়ন |
1. সার্কিট ব্রেকারটি পরীক্ষার সময় ট্রিপ করেছে কিনা। যদি এটি ট্রিপ করে তবে এটি ব্যর্থ হয়েছে; যদি এটি ট্রিপ না করে তবে এটি পাস করেছে। 2তাপমাত্রা বৃদ্ধি তুলনা, যদি এটি 15K দ্বারা মান মান অতিক্রম করে, এটি ত্রুটিযুক্ত; যদি এটি মান মান অতিক্রম করে না, এটি গ্রহণযোগ্য। 3. বর্তমানটি ট্রিপিং কারেন্টের উপরে উঠার পরে, যদি এটি প্রদত্ত / পূর্বনির্ধারিত সময়ের মধ্যে ট্রিপ করে তবে এটি গ্রহণযোগ্য; যদি এটি প্রদত্ত / পূর্বনির্ধারিত সময় অতিক্রম করে বা ট্রিপ না করে তবে এটি ত্রুটিযুক্ত। |
চেম্বারের দেহটি ওয়েল্ডেড নির্মাণের সাথে প্রিমিয়াম ইস্পাত থেকে তৈরি, অ্যান্টি-স্ট্যাটিক, অ্যান্টি-কোরোসিওন এবং মরিচা-প্রতিরোধী সুরক্ষা প্রদানের জন্য লেপযুক্ত এবং সিল করা হয়।এর উপরের অংশ একটি ব্যবহারকারী বান্ধব কন্ট্রোল প্যানেল একীভূত, একটি প্রধান পাওয়ার সুইচ, এবং বিলম্বিত ট্রিপিং পরীক্ষার জন্য নিবেদিত একাধিক টার্মিনাল সংযোগ। একটি যুক্তিসঙ্গত নকশা সঙ্গে, সরঞ্জাম ব্যবহারের সহজতা, স্থিতিশীল কর্মক্ষমতা নিশ্চিত,এবং একটি নান্দনিকভাবে আনন্দদায়ক চেহারা.
আইইসি ৬০৮৯৮-১ ধারা ৯ অনুসারে বিলম্বিত ট্রিপিং পরীক্ষার জন্য।10.2.১ অথবা ৯।10.2.2, SN2501-3C এর তিনটি চেম্বার স্বাধীনভাবে এবং একযোগে পরিচালিত হতে পারে। আইইসি 60898-1 ধারা 9 এ সংজ্ঞায়িত তাত্ক্ষণিক ট্রিপিং পরীক্ষা।10.3.২ থেকে ৯।10.3.4, শুধুমাত্র চেম্বার ১-এ পরিচালিত হয়।
| পরীক্ষার ধরন | চেম্বার ১ | চেম্বার ২ | চেম্বার ৩ |
| বিলম্বিত ট্রিপিং পরীক্ষা | √ | √ | √ |
| তাত্ক্ষণিক ট্রিপিং পরীক্ষা | √ |
চেম্বার ১, চেম্বার ২ এবং চেম্বার ৩ স্বাধীন এবং পরীক্ষা করার জন্য অবাধে একত্রিত হতে পারে।
দ্রষ্টব্যঃ বক্স-১ এর বিলম্ব এবং তাত্ক্ষণিকতা একই সময়ে পরীক্ষা করা যাবে না।
চেম্বার ১ এর তাত্ক্ষণিক ট্রাইপ টেস্ট এবং ২৮ দিনের টেস্ট একই সময়ে করা যাবে না।
তাপমাত্রা বৃদ্ধি এবং ২৮ দিনের পরীক্ষার পদ্ধতির সামঞ্জস্য
| পরীক্ষার ধরন | চেম্বার ১ | চেম্বার ২ | চেম্বার ৩ |
| তাপমাত্রা বৃদ্ধি | √ | √ | √ |
| ২৮ দিনের পরীক্ষার পদ্ধতি | √ | √ | √ |
সরঞ্জামটি নমনীয়তা এবং দক্ষতা মাথায় রেখে ডিজাইন করা হয়েছে।একযোগে বা স্বতন্ত্রভাবে সম্পাদনউভয়তাপমাত্রা বৃদ্ধি পরীক্ষাএবং২৮ দিনের স্থায়িত্ব পরীক্ষাএকই চেম্বারের মধ্যে অথবা বিভিন্ন চেম্বার জুড়ে বিভিন্ন পরীক্ষার চাহিদা পূরণ করে।
প্রতিটি চেম্বার স্বাধীনভাবে কাজ করে, যাএকই সময়ে বিভিন্ন ধরনের পরীক্ষা চালানোকোন হস্তক্ষেপ ছাড়াই।বিশেষ গরম করার ব্যবস্থা, প্রতিটি চেম্বার একটিRT+৫°C থেকে ৫০°C পর্যন্ত তাপমাত্রা নিয়ন্ত্রণের পরিসীমা, যা নিশ্চিত করে যে সমস্ত পরীক্ষার নমুনা স্থিতিশীল, নিয়ন্ত্রিত পরিবেশে কাজ করে।তিন পয়েন্ট পরিবেষ্টিত তাপমাত্রা পর্যবেক্ষণ সিস্টেমনকশায় সংহত করা হয়েছে।
স্মার্ট সফটওয়্যার সিস্টেমটিসর্বাধিক অপারেশনাল নমনীয়তা✓ যে কোন পরীক্ষার প্রোগ্রাম যে কোন পর্যায়ে বন্ধ করা যেতে পারে, সব ফলাফল স্বয়ংক্রিয়ভাবে পরবর্তী বিশ্লেষণের জন্য সংরক্ষণ করা হয়।পরীক্ষার দক্ষতাএবং সরবরাহ করেসম্পূর্ণ নিয়ন্ত্রণগতিশীল পরীক্ষাগারের প্রয়োজনীয়তা পূরণ করতে।
এক নজরে মূল বিষয়গুলো:
✔ একযোগে বা স্বতন্ত্রভাবে একাধিক চেম্বার পরীক্ষা
✔ সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ সহ স্বতন্ত্র গরম
✔ তিন-পয়েন্ট পরিবেষ্টিত তাপমাত্রা পর্যবেক্ষণ
✔ রিয়েল টাইমে ফলাফল সংরক্ষণের সাথে নমনীয় সফটওয়্যার
✔ নির্ভরযোগ্যতা, দক্ষতা এবং ব্যবহারকারীর সুবিধাজনকতার জন্য ডিজাইন করা হয়েছে
