সিআইএসপিআর 11 ইএমসি পরীক্ষার সরঞ্জাম আরএফ ডিস্টার্বেন্স পাওয়ার ইএমআই আরএফপি রেডিয়েশন এমিশন টেস্ট

সিআইএসপিআর 11 আরএফ ডিস্টার্বেন্স পাওয়ার ইএমআই আরএফপি রেডিয়েশন এমিডেশন ইএমসি টেস্ট সিস্টেম

স্ট্যান্ডার্ড এবং ক্লজ:

সিআইএসপিআর 11 / জিবি 4824: শিল্প, বৈজ্ঞানিক এবং চিকিত্সা (আইএসএম) রেডিও-ফ্রিকোয়েন্সি সরঞ্জাম এবং অনুরূপ সরঞ্জাম ad রেডিও-ফ্রিকোয়েন্সি ব্যাঘাতের বৈশিষ্ট্য im সীমা এবং পরিমাপের পদ্ধতি
সিআইএসপিআর 13 / জিবি 13837: সাউন্ড এবং টেলিভিশন সম্প্রচারের রিসিভারগুলি এবং সম্পর্কিত সরঞ্জামগুলি ance রেডিওর ঝামেলার বৈশিষ্ট্যগুলি - পরিমাপের পদ্ধতি এবং পদ্ধতিগুলি
CISPR14-1 / GB4343.1: বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য। গৃহস্থালী যন্ত্রপাতি, বৈদ্যুতিক সরঞ্জাম এবং অনুরূপ যন্ত্রপাতিগুলির জন্য প্রয়োজনীয়তা - পার্ট 1: নির্গমন

নমুনা এবং বিধিনিষেধ:

শিল্প, বৈজ্ঞানিক এবং চিকিত্সা (আইএসএম) রেডিও ফ্রিকোয়েন্সি সরঞ্জাম; শব্দ এবং টেলিভিশন সম্প্রচার রিসিভার এবং সম্পর্কিত সরঞ্জাম; পরিবারের সরঞ্জাম, বৈদ্যুতিক সরঞ্জাম; প্রভৃতি

অ্যাপ্লিকেশন:

শোষণ ক্ল্যাম্প পরিমাপ (এসিএমএম) হ'ল গৃহস্থালী যন্ত্রপাতি এবং শক্তি সরঞ্জামগুলির মতো ছোট পরীক্ষার সামগ্রীগুলির জন্য বিকিরণ নির্গমন পরিমাপের পদ্ধতির বিকল্প, যেখানে কেবল একটি পাওয়ার সিসা সংযুক্ত থাকে। ব্যাঘাতের শক্তি নির্ধারণ করতে ক্ল্যাম্প শোষণকারী এসিএমএম। এসিএমএম এর বিকিরিত নির্গমন পরিমাপের সুবিধা হ'ল পরীক্ষার সময় এবং ব্যয় সাশ্রয় হ্রাস।

পরীক্ষার নীতি:

নীতিটি হ'ল একটি ছোট ইইউটির জন্য, সীসাতে কমন-মোড কারেন্ট দ্বারা নির্গত বিকিরণটি পরীক্ষার বস্তুর পৃষ্ঠের বাহ্যিক বিকিরণের চেয়ে অনেক বড়। EUT এর পাওয়ার কর্ডকে একটি বিকিরণকারী অ্যান্টেনা হিসাবে বিবেচনা করা যেতে পারে যেখানে ক্লান্তিটি সাধারণ মোডে সর্বাধিক সর্বাধিক অবস্থানে অবস্থিত এমন অবস্থানে টেস্ট লাইনের (LUT) প্রদত্ত পরিমাপকৃত EUT এ পাওয়ারের সমান disturb "কমন-মোড কারেন্ট ম্যাক্সিমাম" সন্ধানের জন্য, শোষণ ফোর্সগুলি সরাতে সক্ষম হওয়া দরকার, সুতরাং পরীক্ষার সিস্টেমে 6 মিটার দৈর্ঘ্যের একটি শোষণকারী বাতা রেল দৈর্ঘ্য প্রয়োজন।

গঠন:

প্রধান পরীক্ষার সরঞ্জাম: রিসিভার, পাওয়ার শোষণ বাতা, ডিকপলিং বাতা, স্লাইড, ইএমসি পরীক্ষা সফ্টওয়্যার
পরীক্ষার পরিবেশ: ঝাল ঘর (দৈর্ঘ্য 8 মিটারের বেশি)

পরিবেশ ব্যবহার করুন:

বিদ্যুৎ সরবরাহ: 380V ± 10%, 50 / 60Hz
পরিবেষ্টনের তাপমাত্রা: 5 ° C ~ + 40 ° C, সেখানে ধূলিকণা, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য এবং বিস্ফোরক বস্তুর উচ্চ ঘনত্ব থাকতে হবে না

প্রযুক্তিগত পরামিতি:

প্রধান পরীক্ষার সরঞ্জাম	রিসিভার, পাওয়ার শোষণ বাতা, ডিকপলিং বাতা, স্লাইড, ইএমসি পরীক্ষা সফ্টওয়্যার ইত্যাদি
পরীক্ষার পরিবেশ	ঝাল ঘর (দৈর্ঘ্য 8 মিটারের বেশি)
কম্পাংক সীমা	সাধারণ মান দ্বারা নির্দিষ্ট ফ্রিকোয়েন্সি পরিসীমা 30MHz - 300MHz, এবং অডিও এবং ভিডিও সরঞ্জামের জন্য প্রয়োজনীয় ফ্রিকোয়েন্সি সীমা 30MHz-1GHz।

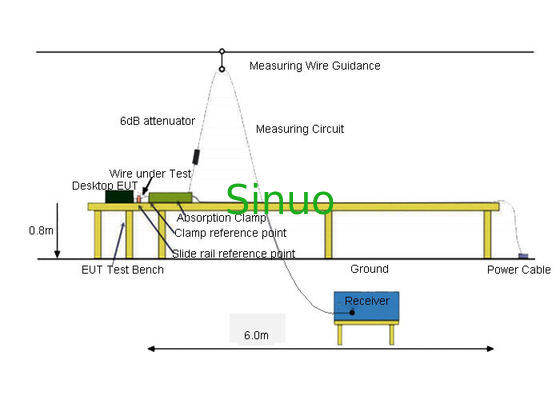

পরিকল্পিত ডায়াগ্রাম
