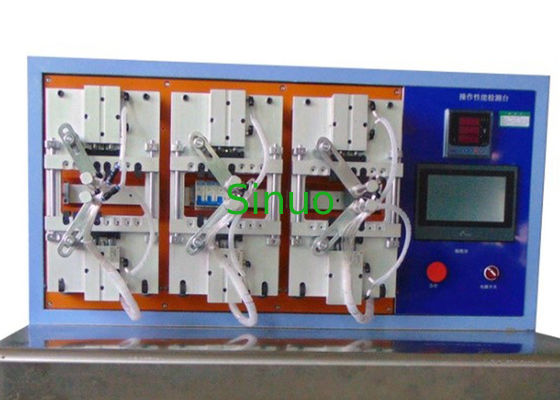

IEC 60898-1 ধারা ৯.১১ সার্কিট ব্রেকারের যান্ত্রিক এবং বৈদ্যুতিক জীবন পরীক্ষক
| Applied Standard: | আইইসি 60898-1, আইইসি 61009-1 | Voltage Setting Method: | স্বয়ংক্রিয় সমন্বয় |
| Protective Function: | ওভারভোল্টেজ, ওভারকারেন্ট, শর্ট সার্কিট | Trip Test Mode: | বৈদ্যুতিন চৌম্বক বা সিলিন্ডার |
| Circuit Breaker Coil Voltage: | DC0 ~ 60V; AC0 ~ 300V | Test Product: | 3 ~ 125a; এক/চার-মেরু |
| High Light: | emc পরীক্ষা সিস্টেম,তড়িৎ চৌম্বকীয় পরীক্ষা পরিষেবা |
||
IEC 60898-1 ধারা 9.11 সার্কিট ব্রেকার যান্ত্রিক এবং বৈদ্যুতিক জীবন পরীক্ষক
স্ট্যান্ডার্ড এবং ধারা:
IEC 60898-1:2015 বৈদ্যুতিক সরঞ্জাম-সার্কিট-ব্রেকার যা অতিরিক্ত কারেন্ট সুরক্ষার জন্য গৃহস্থালী এবং অনুরূপ স্থাপনার জন্য-পার্ট 1: এসি অপারেশনের জন্য সার্কিট-ব্রেকার ধারা 9.11 যান্ত্রিক এবং বৈদ্যুতিক সহনশীলতার যাচাইকরণ
এবং IEC 61009-1:2024 রেসিডিউয়াল কারেন্ট অপারেটেড সার্কিট-ব্রেকার যা ইন্টিগ্রাল ওভারকারেন্ট সুরক্ষা সহ গৃহস্থালী এবং অনুরূপ ব্যবহারের জন্য (RCBOs) - পার্ট 1: সাধারণ নিয়ম
উৎপাদন তথ্য:
বহুমুখীতা এবং নির্ভুলতার জন্য ডিজাইন করা হয়েছে, সিস্টেমটি সার্কিট ব্রেকারগুলির উপর ব্যাপক যান্ত্রিক এবং বৈদ্যুতিক জীবন পরীক্ষা করে। ম্যাচিং লোড ক্যাবিনেট অন-লোড টেস্টিংরেটেড কাজের অবস্থার অধীনে, এছাড়াও সমর্থন করে ট্রিপ-মুক্ত প্রক্রিয়া যাচাইকরণ।
একটি বৈশিষ্ট্যযুক্ত সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা পিএলসি এবং টাচ স্ক্রিন ইন্টিগ্রেশন, সরঞ্জামটি বুদ্ধিমান অপারেশন সরবরাহ করে—চক্রগুলি ট্র্যাক করা, খোলা/বন্ধের সময় নিয়ন্ত্রণ করা এবং স্বয়ংক্রিয়ভাবে যোগাযোগের গুণমান মূল্যায়ন করা।
নিউম্যাটিক অ্যাকচুয়েটর এবং উন্নত নিয়ন্ত্রণ লজিক দ্বারা চালিত, এটি স্থিতিশীল, নির্ভরযোগ্য গতি নিশ্চিত করে। স্ব-অ্যাকুয়েটিং ফাংশন সহ সার্কিট ব্রেকারগুলির জন্য, সিস্টেমটি কাস্টমাইজযোগ্য ডিসি এবং এসি পাওয়ার সাপ্লাই, যা নিয়মিত পাওয়ার ইনপুটের মাধ্যমে খোলা এবং বন্ধ করার ক্রিয়াকলাপের সুনির্দিষ্ট নিয়ন্ত্রণ করার অনুমতি দেয়।
প্রযুক্তিগত পরামিতি:
| মডেল | SN2503 |
| বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি | পিএলসি ইন্টেলিজেন্ট ইন্টিগ্রেটেড কন্ট্রোল, ম্যান-মেশিন টাচ ইন্টারফেস অপারেশন |
| পরীক্ষার বিষয় |
1. নন-অটোমেটিক ওপেনিং এবং ক্লোজিং সার্কিট ব্রেকারের লাইফ টেস্ট 2. স্বয়ংক্রিয়ভাবে খোলা এবং বন্ধ হওয়া সার্কিট ব্রেকারের শক্তিযুক্ত লাইফ টেস্ট |
| টেস্ট পণ্য | 3~125A, এক-মেরু ~চার-মেরু মিনিিয়েচার সার্কিট ব্রেকারের যান্ত্রিক এবং বৈদ্যুতিক জীবন পরীক্ষার সাথে সামঞ্জস্যপূর্ণ, একই সময়ে পরীক্ষা করা হচ্ছে না |
| ট্রিপ মোড | সার্কিট ব্রেকারের নিজস্ব ইলেক্ট্রোম্যাগনেটিক বা বাহ্যিক সিলিন্ডার ট্রিপিং এবং ক্লোজিংকে ধাক্কা দেয় |
| ড্রাইভ মোড | সিলিন্ডার ড্রাইভ |
| টেস্ট স্টেশন | 3 স্টেশন |
| সার্কিট ব্রেকার কয়েল ভোল্টেজ সরবরাহ | AC0~300V |
| ভোল্টেজ সেটিং পদ্ধতি | স্বয়ংক্রিয় সমন্বয় |
| রেজোলিউশন | 0. 1V |
| সঠিকতা | 2±％ |
| সার্কিট ব্রেকার কয়েল ভোল্টেজ সরবরাহ | DC0~60V |
| ভোল্টেজ সেটিং পদ্ধতি | স্বয়ংক্রিয় সমন্বয় |
| রেজোলিউশন | 0. 1V |
| সঠিকতা | 2±％ |
| ক্লোজিং টাইম সেটিং | 1~999.9s |
| ওপেনিং টাইম সেটিং | 1~999.9s |
| খোলা এবং বন্ধ করার সময় সেটিং | 1~999999 |
| সুরক্ষামূলক ফাংশন | ওভারভোল্টেজ, ওভারকারেন্ট, শর্ট সার্কিট |
| শব্দ এবং আলো অ্যালার্ম ডিভাইস | পরীক্ষার সময় বা অযোগ্য পরীক্ষার পণ্য প্রদর্শিত হলে অপারেটরকে সময়মতো মনে করিয়ে দিন |
| মাত্রা | 1200mm×800mm×1500mm |
| ওজন | প্রায় 200 কেজি |
-
সরঞ্জামের বৈশিষ্ট্য হল একটি উচ্চ-শক্তির, সম্পূর্ণরূপে সমন্বিত ইস্পাত চ্যাসিস যা নির্ভুলভাবে সিল করা প্যানেল সহ, যা অ্যান্টি-স্ট্যাটিক, অ্যান্টি-রাস্ট এবং ক্ষয়-প্রতিরোধী আবরণ দিয়ে তৈরি যা স্থায়িত্ব এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা বাড়ায়।
-
ব্যবহারকারী-কেন্দ্রিক ডিজাইন, একটি আর্গোনোমিকভাবে স্থাপন করা কন্ট্রোল প্যানেল এবং ডান হাতের দিকে অপারেশন বোতাম সহ, সুবিধাজনক অপারেশন এবং একটি মসৃণ, আধুনিক চেহারা প্রদান করে।
-
একটি ডেডিকেটেড প্রোটেক্টিভ এনক্লোজার দিয়ে সজ্জিত, নিশ্চিত করে যে সমস্ত পরীক্ষাগুলি সর্বোত্তম অপারেটর সুরক্ষার জন্য সম্পূর্ণরূপে সুরক্ষিত পরিবেশে নিরাপদে করা হয়।
-
63A থেকে 125A স্পেসিফিকেশন রেঞ্জের 3P–4P মোল্ডেড কেস সার্কিট ব্রেকার (MCCB) এর উৎপাদন এবং পরীক্ষার সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, যা বিভিন্ন উৎপাদন প্রয়োজনীয়তা পূরণ করে।
-
একটি বুদ্ধিমান স্বয়ংক্রিয় ক্ল্যাম্পিং সিস্টেমের বৈশিষ্ট্যযুক্ত, সরঞ্জামটি সুনির্দিষ্ট খোলা এবং বন্ধ করার ক্রিয়াকলাপ সমর্থন করে। পরীক্ষার কারেন্ট পণ্যের কনফিগারেশন অনুযায়ী সমন্বয় করে—বন্ধ হলে পরিবাহী, খোলা হলে নন-পরিবাহী—1A থেকে 125A পর্যন্ত নিয়মিত লোড কারেন্ট সহ ক্রমাগত চক্র সম্পাদন করে। পরীক্ষার চক্রের সংখ্যা স্বজ্ঞাত টাচস্ক্রিন ইন্টারফেসের মাধ্যমে অবাধে সেট করা যেতে পারে।
-
বিভিন্ন পণ্যের প্রকারের সাথে মানিয়ে নিতে চারটি ফিক্সচারের সাথে সজ্জিত, সিস্টেমটি একটি সময়ে একক-পণ্য পরীক্ষা সমর্থন করে একটি ডেডিকেটেড, স্থিতিশীল পাওয়ার সাপ্লাই সহ যা নির্ভুলতা এবং ধারাবাহিকতা নিশ্চিত করে।
