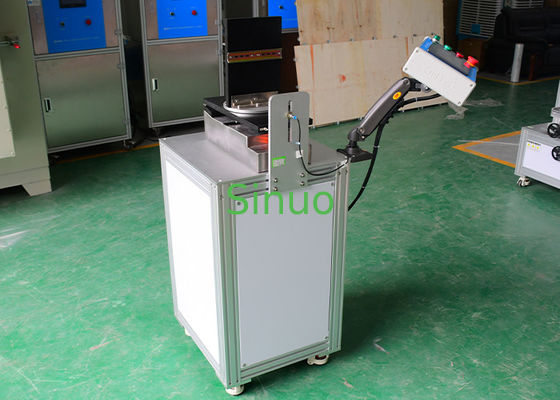

IEC60898-1 RCBO যান্ত্রিক 40mm উচ্চতা শক পরীক্ষা মেশিন
| Applied Standard: | IEC 60898-1 | Load Output: | ০-৯৯৯৯৯ |
| Coil Spring: | ইলাস্টিক সহগ 25n/মিমি | Turntable Angle: | 4-90 ° ঘূর্ণন স্থির হতে পারে |
| Drop Height: | 40 মিমি | Test Station: | একক |
| High Light: | বৈদ্যুতিন চৌম্বকীয় পরীক্ষা পরিষেবা,এমসি পরীক্ষার পরীক্ষাগার |
||
IEC60898-1 RCBO মেকানিক্যাল 40mm উচ্চতা শক টেস্ট মেশিন
স্ট্যান্ডার্ড ও তথ্যঃ
পরীক্ষামূলক সরঞ্জামগুলি আইইসি 60898-1:2015-এর স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে গৃহস্থালি এবং অনুরূপ ইনস্টলেশনের জন্য অতিরিক্ত বর্তমান সুরক্ষার জন্য বৈদ্যুতিক আনুষাঙ্গিক-সার্কিট-ব্রেকার-পার্ট 1:একটি জন্য সার্কিট ব্রেকার.c. অপারেশন.
পরীক্ষাটি চালিত হয় একটি মোটর চালিত ক্যাম প্রক্রিয়া ব্যবহার করে সার্কিট ব্রেকারটি ধরে রাখা মাউন্ট প্লেটটি উত্তোলন করার জন্য।যা তারপরে একটি কয়েল স্প্রিং দিয়ে সজ্জিত একটি ধাতব স্টপ প্লেটের উপর অবাধে পড়ার জন্য ছেড়ে দেওয়া হয় (ইলাস্টিক সহগ): 25N/mm) প্রভাব শোষণ করতে। এই প্রক্রিয়াটি পরপর 50 বার পুনরাবৃত্তি করা হয়। তারপর নমুনা একটি ঘূর্ণন প্ল্যাটফর্ম ব্যবহার করে 90 ডিগ্রী ঘোরানো হয়,এবং পদ্ধতি বাকি তিন দিক প্রতিটি পুনরাবৃত্তি করা হয়যান্ত্রিক স্থায়িত্ব সম্পূর্ণরূপে মূল্যায়ন করার জন্য মোট ২০০ টি প্রভাব চক্র সম্পন্ন করে।
বৈশিষ্ট্যঃ
-
পিএলসি ভিত্তিক বুদ্ধিমান নিয়ন্ত্রণ ব্যবস্থা উচ্চ নির্ভুলতা অপারেশন জন্য টাচস্ক্রিন ইন্টারফেস এবং servo মোটর ড্রাইভ সঙ্গে।
-
ড্রপ উচ্চতা সঠিকভাবে cams এর eccentric দূরত্ব দ্বারা সংজ্ঞায়িত করা হয়, ধারাবাহিক এবং পুনরাবৃত্তিযোগ্য ফলাফল নিশ্চিত।
-
সর্বোত্তম পারফরম্যান্সের জন্য একটি নির্দিষ্ট ইলাস্টিক সহগ সহ Yiheda থেকে একটি কাস্টমাইজড হেলিকাল স্প্রিং ব্যবহার করে।
-
ঘূর্ণমান প্ল্যাটফর্মটি চারটি 90 ডিগ্রি ইনক্রিমেন্টাল ঘূর্ণনকে সমর্থন করে, বাস্তব বিশ্বের ব্যবহারের দৃশ্যের অনুকরণ করার জন্য সার্কিট ব্রেকারগুলির বিস্তৃত বহু-নির্দেশমূলক প্রভাব পরীক্ষা সক্ষম করে।
টেকনিক্যাল প্যারামিটারঃ
| মডেল | SN2506 |
| পরীক্ষার স্টেশন | একক |
| বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি | পিএলসি ইন্টেলিজেন্ট ইন্টিগ্রেটেড কন্ট্রোল, ম্যান-মেশিন টাচ ইন্টারফেস অপারেশন |
| ড্রাইভ মোড | মোটর ড্রাইভ মেকানিজম ক্যাম |
| কয়েল স্প্রিং | নমনীয়তা সহগ 25N/mm |
| বেস এ, প্ল্যাটফর্ম বি, প্ল্যাটফর্ম সি | কালো রঙের কাঠ |
| ড্রপ উচ্চতা | ৪০ মিমি |
| টার্নটেবল | 4-90° ঘূর্ণন স্থির করা যাবে |
| ওজন | ১০০ গ্রাম*১০ পিসি, ১৫০ গ্রাম*৫ পিসি, ২০০ গ্রাম*৫ পিসি |
| পরীক্ষার সংখ্যা | 0-999999 বার, টাচ স্ক্রিন প্রিসেট |
| লোড আউটপুট | 0-999999s, টাচ স্ক্রিন প্রিসেট |
| মাত্রা | ৯০০ মিমি × ৬০০ মিমি × ১৩৫০ মিমি |
| ওজন | প্রায় ১১০ কেজি |
| পাওয়ার সাপ্লাই | AC380V±10% 50Hz, 1kVA |
