4 স্টেশন ওয়াশিং মেশিন খরচ পরীক্ষা সিস্টেম
| UUT Type: | পরিষ্কারক যন্ত্র | Main Temp.&Huim.: | সাধারণত 23°C এবং 65% RH |
| Horizontal Temperature Nonuniformity: | ≤±1°C (10°C-45°C) | Vertical Temperature Gradient: | ≤±0.5°C/m (16°C-45°C) |
| Wind Speed: | ≤0.25মি/সেকেন্ড | Test Station: | 4টি স্টেশন |

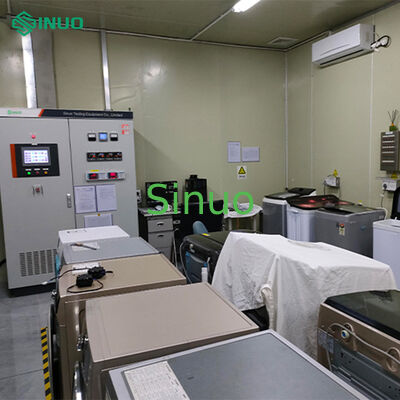

এই পরীক্ষাগারটি ওয়াশিং মেশিনের কার্যকারিতা পরীক্ষার জন্য একটি স্থিতিশীল তাপমাত্রা এবং আর্দ্রতা পরিবেশ প্রদান করতে ইনসুলেটেড চেম্বার প্যানেল এবং একটি সহগামী বায়ু পুনঃপ্রক্রিয়াকরণ ইউনিট ব্যবহার করে। একটি ধ্রুবক তাপমাত্রার জল ব্যবস্থা এবং সম্পর্কিত পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করে, পরীক্ষার অধীনে ইউনিটগুলি 23±2°C তাপমাত্রায় এবং 65%±5% আর্দ্রতা নিয়ন্ত্রণে ক্রমাগত কাজ করতে পারে। এই সুবিধাটি ওয়াশিং মেশিনের শক্তি খরচ এবং অন্যান্য কর্মক্ষমতা পরীক্ষার জন্য প্রয়োজনীয় শর্ত সরবরাহ করে।
এই প্রকল্প, একটি ওয়াশিং মেশিন কর্মক্ষমতা পরীক্ষাগার, প্রাথমিকভাবে ওয়াশিং মেশিনের জন্য তিনটি পরীক্ষা কেন্দ্র এবং একটি রেফারেন্স মেশিনের জন্য একটি পরীক্ষা কেন্দ্র অন্তর্ভুক্ত করে। লক্ষ্য হল একটি অত্যাধুনিক ল্যাবরেটরি স্থাপন করা যা ওয়াশিং মেশিন পরীক্ষা করতে সক্ষম, পণ্যের যোগ্যতার হার উন্নত করা এবং বাজারের প্রতিযোগিতা সক্ষম করা।
পরীক্ষাগারটি প্রায় 51㎡ এলাকা জুড়ে। এটিতে একটি পরীক্ষা কক্ষ এবং একটি সরঞ্জাম কক্ষ রয়েছে, যা ওয়াশিং মেশিনের কার্যকারিতা পরীক্ষা পরিচালনা করতে সক্ষম। এই ল্যাবরেটরিটি একসঙ্গে তিনটি স্টেশনে পরীক্ষা পরিচালনা করতে পারে। পরীক্ষাগার নির্মাণ প্রধানত নিম্নলিখিত অংশ অন্তর্ভুক্ত:
- টেস্ট চেম্বার রুম
- রেফ্রিজারেশন এবং চিলার ইউনিট
- পরিবেশগত নিয়ন্ত্রণ ব্যবস্থা
- ধ্রুবক তাপমাত্রা এবং চাপ জল সরবরাহ ব্যবস্থা এবং পাইপ সিস্টেম
- নিয়ন্ত্রণ ব্যবস্থা
- জল কঠোরতা নিয়ন্ত্রণ ব্যবস্থা
- পরিমাপ ব্যবস্থা (পরীক্ষা কেন্দ্রগুলি ইনলেট জলের তাপমাত্রা, চাপ, জলের কঠোরতা এবং বৈদ্যুতিক পরামিতি পরিমাপ করতে পারে)
- পাওয়ার সাপ্লাই সিস্টেম এবং সেকেন্ডারি পাওয়ার ডিস্ট্রিবিউশন ইঞ্জিনিয়ারিং
- নকশা, ইনস্টলেশন, এবং কমিশনিং
- পরীক্ষা কক্ষের পরিবেষ্টিত তাপমাত্রার প্রয়োজনীয়তা: 10°C-35°C, সাধারণত 23°C, ±1°C নিয়ন্ত্রণের সঠিকতা সহ
- পরীক্ষা কক্ষের পরিবেষ্টিত আর্দ্রতার প্রয়োজনীয়তা: 55% RH-75% RH, সাধারণত 65% RH, ±2% RH এর নিয়ন্ত্রণ নির্ভুলতা সহ
- তাপমাত্রার অভিন্নতা: অনুভূমিক তাপমাত্রার অনুরূপতা: ≤±1°C (10°C-45°C)
- উল্লম্ব তাপমাত্রা গ্রেডিয়েন্ট: ≤±0.5°C/m (16°C-45°C), ≤1.2°C/m অন্যথায়
- বাতাসের গতি: ≤0.25 মি/সেকেন্ড
- পাওয়ার সাপ্লাই ভোল্টেজ নিয়ন্ত্রণ: ±1%
- জল সরবরাহ তাপমাত্রা প্রয়োজনীয়তা: 10°C-60°C, ±1°C এর মধ্যে সামঞ্জস্যযোগ্য; সরাসরি জল সরবরাহও সম্ভব
- জল সরবরাহের চাপ: (0.03MPa-1.2MPa), ±0.02MPa এর মধ্যে সামঞ্জস্যযোগ্য, সাধারণত 0.24MPa ±0.02
- জলের তাপমাত্রা স্থিতিশীলতা: ≤±2.0°C
- জল কঠোরতা পরিসীমা: (0.1～3.0 mmol/L)±0.2mmol/L, ম্যানুয়ালি সামঞ্জস্য করা হয়েছে
- বৈদ্যুতিক যন্ত্র: বর্তমান, ভোল্টেজ, শক্তি, ইত্যাদি, 0.25-স্তর, ভোল্টেজ পরিসীমা 0-600V, বর্তমান 0-20A, নির্ভুলতা: ±0.5%
- তাপমাত্রা অধিগ্রহণ: ±0.1°C, রেজোলিউশন: 0.01°C
- আর্দ্রতা নিয়ন্ত্রণ নির্ভুলতা: ±3% RH
- শক্তি খরচ: ±0.5%; ইউনিট: 0.001kWh
- বর্তমান: 0-20A, নির্ভুলতা: ≤±0.5%
- ভোল্টেজ: 0-300V, নির্ভুলতা: ≤±0.5%, 0-330V, নির্ভুলতা: ≤±0.5%
- শক্তি: 0-4kW, নির্ভুলতা: ≤±0.5%
- জল সরবরাহ চাপ, নির্ভুলতা: ≤±0.02MPa
- শক্তি খরচ
- জল খরচ
- ধোয়ার অনুপাত
- ধোয়া পরিধান হার
- ডিহাইড্রেশন কর্মক্ষমতা
- rinsing কর্মক্ষমতা
- পরীক্ষার ঘর: 100 মিমি পুরু পলিউরেথেন নিরোধক স্তর, 0.6 মিমি পুরু ডাবল-পার্শ্বযুক্ত রঙ-লেপা ইস্পাত প্যানেল
- 38kg/m³ এর কম নয় এমন ফোমের ঘনত্ব সহ শিখা-প্রতিরোধী পলিউরেথেন প্যানেল এবং B1 এর একটি শিখা প্রতিরোধক রেটিং
- পরীক্ষার ঘরের মাত্রা: L6000mm x W3000mm x H3200mm; নির্দিষ্ট মাত্রা প্রকৃত অবস্থার উপর ভিত্তি করে সামঞ্জস্য করা যেতে পারে
- টেস্টিং স্টেশন: 4টি স্টেশন, স্টেইনলেস স্টিল ওয়ার্কস্টেশন
- পরীক্ষা কক্ষের দরজা: W1200mm x H2200mm, কোনো থ্রেশহোল্ড নেই, একটি পর্যবেক্ষণ জানালা সহ
- আলো: চারটি ডাবল-টিউব, কুয়াশা-প্রুফ এবং ওয়াটারপ্রুফ ফ্লুরোসেন্ট ল্যাম্প (প্রতিরক্ষামূলক কভার সহ) ইনস্টল করা আছে
- একটি একক-ফেজ এসি ব্যাকআপ পাওয়ার আউটলেট দেওয়ালে ইনস্টল করা আছে (দরজায়)
- পরীক্ষার কক্ষে একটি চিহ্ন রয়েছে যা পরীক্ষার অপারেশন নির্দেশ করে
- সিলিং: 600x600mm ছিদ্রযুক্ত অ্যালুমিনিয়াম প্যানেলগুলি অভিন্ন বায়ু বিতরণ নিশ্চিত করতে ব্যবহৃত হয়
- পরীক্ষার ঘরের মেঝে কংক্রিট দিয়ে তৈরি, জলরোধী, অ্যান্টি-স্লিপ টাইলস দিয়ে পাকা, এবং ড্রেনেজ খাঁজ রয়েছে
- এয়ার হ্যান্ডলিং ইউনিট: স্টেইনলেস স্টীল হাউজিং (1 ইউনিট)
- বায়ু সরবরাহ: কেন্দ্রাতিগ ব্লোয়ার (2 ইউনিট)
- ওয়াটার-কুলড চিলার: 1 ইউনিট
- গরম করার ডিভাইস: স্টেইনলেস স্টীল বৈদ্যুতিক হিটার, তিন-ফেজ পাওয়ার রেগুলেটর, বিচ্ছিন্ন করা এবং বজায় রাখা সহজ
- আর্দ্রতা নিয়ন্ত্রণ: স্টেইনলেস স্টিলের বৈদ্যুতিক হিউমিডিফিকেশন টিউব, থ্রি-ফেজ পাওয়ার রেগুলেটর, সহজ স্কেল অপসারণের জন্য অপসারণযোগ্য এবং ধোয়া যায় এমন কভার সহ অল-স্টেইনলেস স্টিলের জলের ট্যাঙ্ক (1 ইউনিট)
- প্রতিরক্ষামূলক ডিভাইস: বায়ুচাপ, অতিরিক্ত তাপমাত্রা, জল বন্ধ, উচ্চ এবং নিম্নচাপ এবং ওভারকারেন্টের জন্য 1 সেট
| না. | নাম | মডেল |
|---|---|---|
| 1 | কম্প্রেসার | স্ক্রল করুন |
| 2 | কনডেন্সার | R22, ফিনড এয়ার-কুলড |
| 3 | ফিল্টার ড্রায়ার | ইকে সিরিজ |
| 4 | দৃষ্টি কাচ | এইচএমআই সিরিজ |
| 5 | বৈদ্যুতিন সম্প্রসারণ ভালভ | এফ সিরিজ |
| 6 | সোলেনয়েড ভালভ | 200RB সিরিজ |
| 7 | হাত ভালভ | বিএম সিরিজ |
| 8 | শাখা পাইপ | 3 |
| 9 | অ্যালুমিনিয়াম পাখনা বাষ্পীভবনকারী | হাইড্রোফিলিক অ্যালুমিনিয়াম ফয়েল |
| 10 | উচ্চ চাপ পরিমাপক | -1~3.0MPa |
| 11 | নিম্নচাপ পরিমাপক যন্ত্র | -1.0~1.6MPa |
| 12 | উচ্চ- এবং নিম্ন-চাপ রক্ষাকারী | PS2-L7A |
| 13 | তেল বিভাজক | A-WZ সিরিজ |
| 14 | গ্যাস বিভাজক | এসএ সিরিজ |
| 15 | অন্যান্য ভালভ | --- |
- তিন-ফেজ পরিবর্তনশীল-ফ্রিকোয়েন্সি নিয়ন্ত্রিত পাওয়ার সাপ্লাইয়ের দুটি সেট: 15kVA, সামঞ্জস্যযোগ্য ভোল্টেজ 0-400V, 0.1V রেজোলিউশন, 50/60Hz ফ্রিকোয়েন্সি
- ওয়াশিং মেশিন এবং রেফারেন্স মেশিনের জন্য পাওয়ার সাপ্লাই
- সমস্ত পাওয়ার সাপ্লাই ভোল্টেজ প্রোগ্রামযোগ্য
প্রতিটি ওয়ার্কস্টেশনে ত্রিমুখী জল সরবরাহ ব্যবস্থা রয়েছে। এর মধ্যে দুটি হল ঠান্ডা জলের ট্যাঙ্ক এবং গরম জলের ট্যাঙ্কগুলি সহ ধ্রুবক তাপমাত্রা এবং ধ্রুবক চাপ জল সরবরাহ ব্যবস্থা। জলের তাপমাত্রা এবং চাপ সামঞ্জস্যযোগ্য, এবং জলের কঠোরতা ম্যানুয়ালি নিয়ন্ত্রণযোগ্য। একটি হল জল সরবরাহ ট্যাপ করা; সমস্ত জল পাম্প দক্ষিণ স্টেইনলেস-স্টীল পাম্প হয়.
