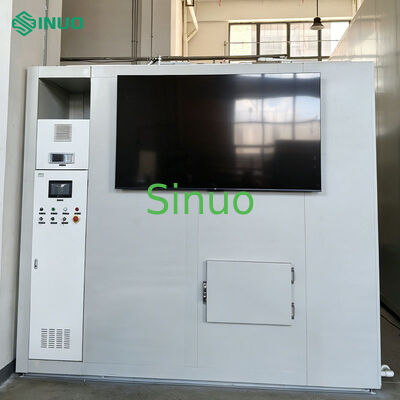

ISO 15042 7.5HP এয়ার-এনথালপি এনার্জি ডিফারেন্স টেস্ট সিস্টেম
মৌলিক বৈশিষ্ট্য
উৎপত্তি স্থান:
চীন
ব্র্যান্ডের নাম:
Sinuo
সার্টিফিকেশন:
Calibration Certificate (Cost Additional)
মডেল নম্বর:
SN331-25RT
ট্রেডিং বৈশিষ্ট্য
ন্যূনতম অর্ডার পরিমাণ:
1
দাম:
Tailored
পেমেন্ট শর্তাবলী:
টি/টি
সরবরাহ ক্ষমতা:
প্রতি মাসে 1 সেট
স্পেসিফিকেশন
| Applied Standards: | ISO 15042, ISO 5151, ইত্যাদি | UUT Type: | 7.5HP এয়ার কন্ডিশনার |
| Test Report: | বিন্যাস কাস্টমাইজ করা যেতে পারে | Cooling Capacity: | 0.75 HP～7.5 HP |
| Heating Capacity: | 0.75 HP～7.5 HP | Air Flow: | 300~4000 m³/ঘণ্টা |
| Static Pressure Precision: | ≤±（±0.5%RD）+（±0.5%FS） | Nozzle Pressure Precision: | ≤±（±0.25%RD）+（±0.25%FS） |
পণ্যের বর্ণনা
ISO 15042 7.5HP এয়ার-এনথালপি এনার্জি ডিফারেন্স টেস্ট সিস্টেম
সিস্টেম ওভারভিউ
এই 7.5HP এয়ার এনথালপি মেথড টেস্ট ল্যাবরেটরিতে তাপমাত্রা, চাপ এবং বৈদ্যুতিক পরামিতি পরিমাপ করে এয়ার কন্ডিশনার পারফরম্যান্স পরীক্ষা করার জন্য ডিজাইন করা ইনডোর এবং আউটডোর সাইড রুম রয়েছে। সিস্টেমটি উইন্ডো টাইপ, স্প্লিট টাইপ এবং ফ্রি-স্ট্যান্ডিং এয়ার কন্ডিশনার পরীক্ষার জন্য উপযুক্ত, উভয় স্ট্যান্ডার্ড অপারেটিং কন্ডিশন পরীক্ষা এবং পণ্যের নমুনা পরিদর্শন এবং বিকাশের জন্য প্রসারিত পরীক্ষার প্রয়োজনীয়তা সমর্থন করে।
সিস্টেম অপারেশন প্রোগ্রামেবল কন্ট্রোলার এবং HMI ইন্টারফেসের মাধ্যমে নিয়ন্ত্রিত হয়, উচ্চ-নির্ভুলতার ডেটা সংগ্রহ এবং রিয়েল-টাইম ডেটা প্রসেসিং, ডিসপ্লে, স্টোরেজ এবং রিপোর্ট তৈরির জন্য উচ্চ-স্তরের কম্পিউটারে স্থানান্তর করা হয়।
কমপ্লায়েন্স স্ট্যান্ডার্ড
অনুযায়ী ডিজাইন এবং পরীক্ষিত:
- ISO 5151:2010
- ISO 15042:2017
অপারেটিং নীতি
পরীক্ষা কক্ষটি সুষম তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণের মাধ্যমে বায়ু শুকনো বাল্ব এবং ভেজা বাল্বের তাপমাত্রা সামঞ্জস্য করে। রেফ্রিজারেশন সিস্টেম ক্রমাগত শীতলকরণ এবং ডিহিউমিডিফিকেশন প্রদান করে, যখন তাপমাত্রা নিয়ন্ত্রণ মিটারগুলি কাঙ্ক্ষিত বায়ু পরিস্থিতি অর্জনের জন্য হিটার এবং হিউমিডিফায়ার আউটপুট নিয়ন্ত্রণ করে।
অপারেশনাল পদ্ধতি
প্রাক-স্টার্টআপ চেকলিস্ট
- পূর্ববর্তী চলমান রেকর্ড পর্যালোচনা করুন
- পাওয়ার এবং জল সরবরাহের অবস্থা যাচাই করুন
- পরীক্ষার অধীনে ইউনিট (UUT) সঠিকভাবে ইনস্টল করা হয়েছে তা নিশ্চিত করুন
স্ট্যান্ডার্ড অপারেশন
- পাওয়ার ব্রেকার বন্ধ করুন এবং "স্টার্ট" বোতাম টিপুন
- HMI এর মাধ্যমে ফ্যান, হিটিং, হিউমিডিফাইং এবং স্ট্যাটিক প্রেসার সিস্টেম সক্রিয় করুন
- প্রয়োজন অনুযায়ী হিমায়ন এবং অগ্রভাগ ব্যবস্থা নিযুক্ত করুন
- অপারেটিং অবস্থার অনুযায়ী তাপমাত্রা নিয়ামক SV মান সেট করুন
- ফ্রিকোয়েন্সি পরিবর্তনশীল পাওয়ার সাপ্লাইয়ের মাধ্যমে UUT-কে শক্তিশালী করুন
- অপারেটিং অবস্থা স্থিতিশীল হয়ে গেলে UUT পরামিতি পরিমাপ করুন
- শাটডাউন স্টার্টআপ পদ্ধতির বিপরীত ক্রম অনুসরণ করে
পরীক্ষার স্পেসিফিকেশন অধীনে ইউনিট
সমর্থিত UUT প্রকার
- দেয়ালের ধরন
- সিলিং টাইপ
- 4-ওয়ে টাইপ
- মেঝে স্ট্যান্ড টাইপ
পরিমাপ পরিসীমা
- পরীক্ষার ক্ষমতা পরিসীমা:
- কুলিং ক্ষমতা: 0.75 HP - 7.5 HP
- গরম করার ক্ষমতা: 0.75 HP - 7.5 HP
- বায়ু প্রবাহ: 300-4000 m³/h (7.5HP রিসিভিং চেম্বার)
- একক মাত্রা:
- প্যানেলের ধরন: W≤1000mm, D≤800mm, H≤1800mm
- বিভক্ত প্রকার: W≤1000mm, D≤500mm, H≤2000mm
- বৈদ্যুতিক পরামিতি:
- একক ফেজ পাওয়ার: 0-5 কিলোওয়াট
- একক ফেজ ভোল্টেজ: 0-300V
- একক ফেজ বর্তমান: 0-20A
- ফ্রিকোয়েন্সি: 50/60Hz
- পাওয়ার ফ্যাক্টর: 0-1
পাওয়ার সাপ্লাই
- প্রকার: থ্রি ফেজ, ফোর ওয়্যার, 45kVA (1 সেট)
- সরবরাহ স্টেশন: 7.5HP এক-চালিত-এক প্রকার (3-ফেজ পাওয়ার সাপ্লাই)
পরিবেশগত প্রয়োজনীয়তা
- কোন শক্তিশালী বায়ু প্রবাহ, সরাসরি সূর্যালোক, বা ক্ষয়কারী গ্যাস নেই
- কোন তীব্র কম্পন বা হস্তক্ষেপ উত্স
- পরিবেষ্টিত তাপমাত্রা: 0℃-35℃, আপেক্ষিক আর্দ্রতা: <90%
- পরীক্ষা নিয়ন্ত্রণ কক্ষ পরিবেশ:
- তাপমাত্রা: 23℃±5℃
- আর্দ্রতা: <85% RH (অপারেশনাল পিরিয়ড সহ)
- পোকামাকড়, ইঁদুর এবং ক্ষয়কারী গ্যাস থেকে মুক্ত
ইউটিলিটি প্রয়োজনীয়তা
- পাওয়ার সাপ্লাই: 3Φ5W 415V±10%, 50Hz, 150kVA (50%-85% অপারেশনাল রেট)
- জল সরবরাহ: পরিষ্কার, 20L/h এ স্কেল-মুক্ত জল; DN15 সংযোগ
- নিষ্কাশন: DN50 সংযোগ
পরীক্ষার ক্ষমতা
- রেটেড কুলিং ক্ষমতা (T1, T2, T3)
- রেটেড গরম করার ক্ষমতা (উচ্চ, নিম্ন, অতিরিক্ত-নিম্ন)
- বায়ুপ্রবাহ পরিমাপ
- dehumidification ক্ষমতা
- ইনপুট শক্তি বিশ্লেষণ
- EER/COP গণনা
- ফ্রিকোয়েন্সি, কারেন্ট এবং ভোল্টেজ পরিমাপ
পরিমাপ নির্ভুলতা
| পরিমাপ নির্ভুলতা | পুনরাবৃত্তিযোগ্যতা নির্ভুলতা |
|---|---|
| স্ট্যান্ডার্ড মেশিন সঙ্গে তুলনা | একবার ইনস্টল করা 3টি পরীক্ষা থেকে গড় বিচ্যুতি |
| কুলিং ক্ষমতা: ±2% | কুলিং ক্ষমতা: ±1% |
| গরম করার ক্ষমতা: ±2% | গরম করার ক্ষমতা: ±1% |
প্রধান পরীক্ষার শর্তাবলী
| না | টেস্টিং আইটেম | ইনডোর সাইড (℃) | আউটডোর সাইড (℃) | ||
|---|---|---|---|---|---|
| শুকনো বাল্ব | ভেজা বাল্ব | শুকনো বাল্ব | ভেজা বাল্ব | ||
| 1 | রেটিং কুলিং T1 | 27 | 19 | 35 | 24 |
| রেটিং কুলিং T2 | 21 | 15 | 27 | 19 | |
| রেটিং কুলিং T3 | 29 | 19 | 46 | 24 | |
| 2 | সর্বোচ্চ কুলিং T1 | 32 | 23 | 48 | 32 |
| সর্বোচ্চ কুলিং T2 | 27 | 19 | 35 | 24 | |
| সর্বোচ্চ কুলিং T3 | 32 | 23 | 52 | 31 | |
| 3 | ফ্রিজ আপ T1 | 21 | 15 | 21 | 15 |
| ফ্রিজ আপ T2 | 21 | 15 | 10 | 8 | |
| ফ্রিজ আপ T3 | 21 | 15 | 21 | 15 | |
| 4 | ন্যূনতম কুলিং | 21 | 15 | 18 | 12 |
| 5 | ঘের ঘাম | 27 | 24 | 27 | 24 |
| 6 | রেটিং উচ্চ গরম | 20 | 15 | 7 | 6 |
| রেটিং কম গরম | 20 | 15 | 2 | 1 | |
| রেটিং গরম করার অতিরিক্ত কম | 10 | 8 | -5 | -6 | |
| 7 | সর্বোচ্চ গরম | 27 | 19 | 24 | 18 |
| 8 | সর্বনিম্ন উত্তাপ | 20 | 15 | -7 | -8 |
| 9 | স্বয়ংক্রিয় ডিফ্রস্ট | 20 | 12 | 2 | 1 |
অতিরিক্ত পরীক্ষার শর্তাবলী
| ইনডোর সাইড | আউটডোর সাইড | |
|---|---|---|
| তাপমাত্রা (℃) | 10-40 | -15-60 |
| আপেক্ষিক আর্দ্রতা (RH) | ৩৫%-৯৩% | 25%-93% |
| নিয়ন্ত্রণ যথার্থতা (℃) | ±0.2 (WB) | ±0.2 (WB) |
| পরীক্ষার যথার্থতা (℃) | ±0.1 (WB) | ±0.1 (WB) |
দ্রষ্টব্য: তাপমাত্রার সংমিশ্রণগুলি মানগুলি থেকে উল্লেখযোগ্যভাবে বিচ্যুত হওয়া উচিত নয়। স্ট্যান্ডার্ড রেফ্রিজারেশন/হিটিং শর্ত ±0.2℃ নিয়ন্ত্রণ নির্ভুলতা বজায় রাখে; অন্যান্য শর্ত ±0.3℃ বজায় রাখে। সিঙ্গেল সাইড এনথালপি পদ্ধতির মাধ্যমে ক্যাপাসিটি টেস্টিং উপলব্ধ। ডিফ্রস্টিং বা ইউনিট স্টপেজের সময় কর্মক্ষমতা নিশ্চিত নয়।
ক্রমাগত অপারেশন
আউটডোর সাইড রুম ক্রমাগত অপারেশন ক্ষমতা:
- ≥10 ঘন্টা DB=2.0℃, WB=1.0℃
- ≥8 ঘন্টা DB=-7.0℃, WB=-8.0℃
পরিমাপ অনিশ্চয়তা
- RTD তাপমাত্রা নির্ভুলতা: ≤±0.1℃
- স্ট্যাটিক চাপ পার্থক্য: ≤±(±0.5%RD)+(±0.5%FS)
- অগ্রভাগের চাপের পার্থক্য: ≤±(±0.25%RD)+(±0.25%FS)
- ইনলেট এবং আউটলেট পার্থক্য: ≤±(±0.25%RD)+(±0.25%FS)
- বৈদ্যুতিক ইনপুট: ≤±(±0.25%RD)+(±0.25%FS)
- থার্মোকল তাপমাত্রা: ≤±0.5℃
- রেফ্রিজারেন্ট চাপ: ≤±(±0.25%RD)+(±0.25%FS)
- আপেক্ষিক আর্দ্রতা ট্রান্সমিটার: ≤±3.0% RH
সিস্টেম স্ট্রাকচার
সরঞ্জাম ইনস্টলেশন
