আইইসি ৬০৮৭৯ মাল্টিপল ভ্যান এনার্জি এফিসিয়েন্সি টেস্ট সিস্টেম
| Applied Standard: | আইইসি ৬০৮৭৯ঃ ২০১৯ | System Design: | পুরো রুম গঠন |
| Anemometer Brand: | ওমেগা বা সমতুল্য | Applicable Products: | টেবিল/মেঝে/পেডেস্টাল ফ্যান |
| Temperature Range: | -30°C～80℃ | Test Accuracy: | ± 3% |
| Test Content: | গতি/ভলিউম/ইত্যাদি | Max. Fan Dia.: | 600 মিমি |
| High Light: | আইইসি ৬০৮৭৯ ফ্যান টেস্ট সিস্টেম,শক্তি দক্ষতা মূল্যায়ন ভ্যান,একাধিক ফ্যান ল্যাব টেস্টিং |
||
আইইসি ৬০৮৭৯ মাল্টিপল ভ্যান এনার্জি এফিসিয়েন্সি টেস্ট সিস্টেম
স্ট্যান্ডার্ড প্রয়োগঃ
আইইসি ৬০৮৭৯-২০১৯ "ঘরোয়া এবং অনুরূপ উদ্দেশ্যে আরামদায়ক ফ্যান এবং নিয়ন্ত্রক - পারফরম্যান্স পরিমাপের পদ্ধতি"
এই ফ্যান শক্তি দক্ষতা পরীক্ষার সিস্টেমটি আইইসি ৬০৮৭৯ অনুযায়ী তৈরি করা হয়েছেঃ2019, ES 7821:2024এটি বায়ু গতি, বায়ু প্রবাহের হার, ঘূর্ণন গতি, শক্তি খরচ এবং শক্তি দক্ষতা সহ মূল পারফরম্যান্স সূচকগুলির সুনির্দিষ্ট পরিমাপকে সক্ষম করে,বিভিন্ন ধরনের ফ্যানের জন্য যেমন টেবিল ফ্যানএই সিস্টেমটি ফ্যান পণ্য মূল্যায়ন, গুণমান পরিদর্শন এবং গবেষণা ও উন্নয়ন উদ্দেশ্যে ডেটা অধিগ্রহণ এবং বিশ্লেষণ সমর্থন করে।

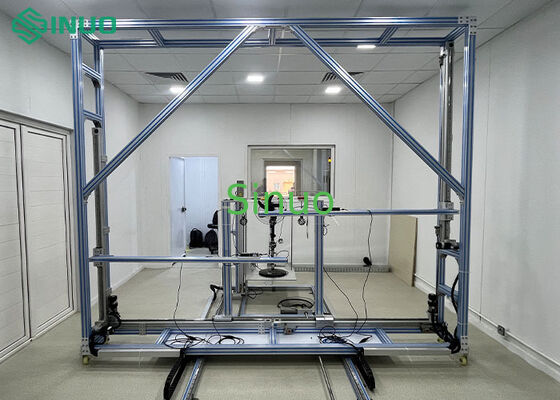

সিস্টেমের ওভারভিউঃ
এই পরীক্ষার সিস্টেমটি একটি একক চেম্বার ডিজাইনের বৈশিষ্ট্যযুক্ত এবং একটি নির্দিষ্ট বায়ু প্রবাহ পরিমাপ ইউনিট দিয়ে সজ্জিত যা সঠিক এবং স্থিতিশীল কর্মক্ষমতা পরীক্ষা নিশ্চিত করে।পরীক্ষার চেম্বারটি 100 মিমি পুরু কঠোর পলিউরেথেন আইসোলেশন প্যানেল দিয়ে তৈরি এবং 0.6 মিমি রঙের ইস্পাত প্লেট উভয় পাশে, চমৎকার তাপ নিরোধক এবং পরিবেশগত স্থিতিশীলতা প্রদান করে।
একটি স্বাধীন বহিরাগত এয়ার কন্ডিশনার সিস্টেম অভ্যন্তরীণ পরীক্ষা পরিবেশ সঠিকভাবে নিয়ন্ত্রণ করার জন্য একীভূত করা হয়। শীতল, গরম, এবং humidification ফাংশন মাধ্যমে,চেম্বারের তাপমাত্রা এবং আর্দ্রতা বিভিন্ন পরীক্ষার প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করতে সঠিকভাবে নিয়ন্ত্রণ করা যেতে পারে.
গবেষণাগারটি একটি পৃথক অপারেশন রুম দ্বারা সমর্থিত, যা হাউজিং অফিস কম্পিউটার, ইন্টিগ্রেটেড পাওয়ার এবং কন্ট্রোল ক্যাবিনেট এবং পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই সরঞ্জামগুলির জন্য ডিজাইন করা হয়েছে।এই অপারেশন রুমটি সাধারণত গ্রাহক দ্বারা পরীক্ষার চেম্বারের পাশে নির্মিত হয়, নমনীয়তা এবং সুবিধা জন্য মডুলার প্যানেল কাঠামো ব্যবহার করে।
পুরো পরীক্ষার সিস্টেমটি কম্পিউটার দ্বারা নিয়ন্ত্রিত, যা অপারেটরদের বায়ু প্রবাহ ক্ষেত্রকে বিরক্ত না করে চেম্বারের বাইরে পরীক্ষা পরিচালনা করতে দেয়। পরীক্ষার প্রক্রিয়াগুলি সম্পূর্ণ স্বয়ংক্রিয়,রিয়েল-টাইম ডেটা সংগ্রহের সাথে, স্টোরেজ, এবং বিশ্লেষণ। সমাপ্তির পর, বায়ু প্রবাহ কর্মক্ষমতা রিপোর্ট এবং শক্তি দক্ষতা রেটিং স্বয়ংক্রিয়ভাবে উত্পন্ন করা হয়, উচ্চ পুনরাবৃত্তি, দক্ষ অপারেশন প্রদান,এবং সুবিধাজনক তথ্য ব্যবস্থাপনা.
UUT
* টেবিল ফ্যান
* ফ্লোর ফ্যান
* প্যাডেস্টাল ফ্যান
* পাওয়ার সাপ্লাইঃ এসি 0 ~ 250V ধাপবিহীন নিয়মিত, ± 1%
পরীক্ষার বিষয়বস্তু
* বাতাসের গতিঃ পিডেস্টাল ফ্যান, মেঝে ফ্যান, টেবিল ফ্যান
* বায়ু ভলিউমঃ পিডেস্টাল ফ্যান, মেঝে ফ্যান, টেবিল ফ্যান
* ঘোরানোর গতিঃ প্যাডেস্টাল ফ্যান, মেঝে ফ্যান, টেবিল ফ্যান
* ইনপুট পাওয়ারঃ পিডেস্টাল ফ্যান, মেঝে ফ্যান, টেবিল ফ্যান
* জ্বালানি দক্ষতার মানঃ প্যাডেস্টাল ফ্যান, মেঝে ফ্যান, টেবিল ফ্যান
পরীক্ষার নির্ভুলতা
* বায়ু ভলিউমঃ একবার ইনস্টল করা হলে, তিনটি পরীক্ষার ফলাফল এবং গড় মানের মধ্যে বিচ্যুতি ± 3% এর মধ্যে।
প্রধান বৈদ্যুতিক নিয়ন্ত্রণ অংশঃ
| না: | নাম | বিষয়বস্তু | পরিসীমা | পরিমাপের নির্ভুলতা |
| 1 | তাপমাত্রা সেন্সর | তাপমাত্রা | -৩০°সি ০৮০°সি | ±0.5°C |
| 2 | আর্দ্রতা সেন্সর | আপেক্ষিক আর্দ্রতা | ০% ০% ১০০% আরএইচ | ± 3% আরএইচ |
| 3 | বায়ুমণ্ডলীয় চাপ সেন্সর | বায়ুমণ্ডলীয় চাপ | ৩০-১১০kPa | ±0.2%FS |
| 3 | ডিজিটাল পাওয়ার মিটার | ইনপুট বৈদ্যুতিক পরামিতি | / | ±0.1% |
| 4 | অ্যানিমোমিটার | বাতাসের গতি | 0.৩৩৩৫ মি/সেকেন্ড | ±0.2m/s |
ফ্যানের ধরন এবং ব্লেডের স্পেসিফিকেশন
| ক্যাটালগ | ব্লেড ব্যাসার্ধ/মিমি |
| টেবিল ফ্যান | 200,230,250,300,350,400,450 |
| ফ্লোর ফ্যান | 300,350,400,450, ৫০০,600 |
| প্যাডেস্টাল ফ্যান | 400,450,500,550,600 |
| বাহ্যিক মাত্রা ((মিমি) | ৬৩০০ ((W) × ৪৭০০ ((D) × ৩১০০ ((H) |
| অভ্যন্তরীণ মাত্রা ((মিমি) | 6000 ((W) × 4500 ((D) × 3000 ((H) ± 15, মধ্যবর্তী পার্টিশন প্রাচীরটি 50 মিমি পুরু |
| পরীক্ষাগারের রক্ষণাবেক্ষণের কাঠামো | 100 মিমি স্ট্রিপ পলিউরেথেন ফোম আইসোলেশন |
| দরজা | ভিতরে 800×2000 ((H) ×2 (ডাবল দরজা) |
| ল্যাবরেটরি উইন্ডোর আকার | ৪০০×৪০০ মিমি×২ |
বৈদ্যুতিক নিয়ন্ত্রণ এবং সেন্সর সিস্টেম (এই তালিকা শুধুমাত্র কিছু ব্র্যান্ড মডেল দেখায়):
| ডিভাইসের নাম | নির্ভুলতা এবং গ্রেড | রেফারেন্স ছবি |
| পাওয়ার অ্যান্ড কন্ট্রোল ক্যাবিনেট | ব্র্যান্ডঃ সিনুও |
|
| তাপমাত্রা এবং আর্দ্রতা সেন্সর |
ব্র্যান্ডঃ DIHUI মডেলঃDSWP-T5W1 ডিসপ্লে দশমিক বিন্দুঃ 0.01 °C যন্ত্রের নির্ভুলতাঃ ০.৫ ডিগ্রি সেলসিয়াস আর্দ্রতাঃ ± 3%RH |
|
| অ্যানিমোমিটার |
ব্র্যান্ডঃ ওমেগা মডেলঃHHF142B ব্যাপ্তিঃ ৪০ থেকে ৭৮০০ এফপিএম যন্ত্রের নির্ভুলতা: ± ১% নির্ভুলতা |
|
| বায়ু চাপ সেন্সর | DWSP-T5W1 | |
| বৈদ্যুতিক পরামিতি সংগ্রহ মডিউল |
ব্র্যান্ডঃ ইয়োকোগাওয়া মডেলঃ WT310 সঠিকতাঃ ০.১% |
|
| শিল্প কম্পিউটার |
ব্র্যান্ডঃ অ্যাডভানটেক মডেলঃ আইপিসি-৬১০এল+সিআইএমবি I5-2400 8G 500 জিএসএসডি |
|
(1) এই পরীক্ষার ডিভাইসটি গ্রাহকের প্রয়োজনীয়তা অনুসারে তৈরি করা হয়েছে, এবং মূলত টেবিল ভ্যান্টার, মেঝে ভ্যান্টার এবং পিডেস্টাল ভ্যান্টারগুলির কার্যকারিতা পরীক্ষা করতে ব্যবহৃত হয়।
(2) এই পরীক্ষার সিস্টেমের উচ্চ পরীক্ষার নির্ভুলতা, সঠিক তথ্য, দ্রুত পরীক্ষার গতি, সুবিধাজনক অপারেশন, শক্তি সঞ্চয় এবং কম বিনিয়োগের সুবিধা রয়েছে, যা ঐতিহ্যগত পরীক্ষার স্ট্যান্ডে নেই।
(3) এই পরীক্ষার সিস্টেমটি কম্পিউটারের দ্বৈত স্বয়ংক্রিয় নিয়ন্ত্রণ এবং অপারেশন গ্রহণ করে, যা দীর্ঘমেয়াদী স্থিতিশীলতা এবং সুবিধাজনক অপারেশন নিশ্চিত করে,এবং কার্যকরভাবে কম্পিউটারের ক্র্যাশ দ্বারা সৃষ্ট তথ্য সংগ্রহের বিঘ্ন এবং কাজের অবস্থার পুনরায় সমন্বয় এড়াতে পারেন, পুনরায় চালু বা ভুল অপারেশন. কম্পিউটারে একই সময়ে অপারেশন ছাড়াও, পরীক্ষা সিস্টেম একই সময়ে মূল তথ্য রেকর্ড করতে পারেন, প্রক্রিয়া নিয়ন্ত্রণ বক্ররেখা প্রদর্শন,মূল ডাটা রিপোর্ট মুদ্রণ করুন, স্বয়ংক্রিয়ভাবে হিসাব ফলাফল উত্পন্ন, এবং কম্পিউটারে একটি বক্ররেখা আকারে ফলাফল প্রদর্শন, একই সময়ে, গ্রাহক দ্বারা প্রয়োজনীয় বিন্যাসে রিপোর্ট ইস্যু।
(4) এই পরীক্ষার রুমে একটি দক্ষ শক্তি সঞ্চয় স্কিম এবং একটি দ্রুত এবং স্থিতিশীল সিস্টেম ব্যবহার করা হয়। দ্রুত স্থিতিশীল সিস্টেম 2.5 ঘন্টার মধ্যে স্থিতিশীল অবস্থানে পৌঁছাতে পারে।
(5) মূল আনুষাঙ্গিকগুলি ভাল স্থিতিশীলতা এবং কম ব্যর্থতার হার সহ সুপরিচিত ব্র্যান্ডের আমদানি করা হয়। তাপমাত্রা এবং আর্দ্রতা সেন্সরটি DIHUI, এবং বায়ুর গতি সেন্সরটি টেস্টো বা TSI ব্র্যান্ডের,এবং স্টেপার মোটর এবং সার্ভো মোটর জাপানি ব্র্যান্ডের বা সমতুল্য ব্র্যান্ডের.
(6) পরীক্ষার রুমে উচ্চ দক্ষতা এবং শক্তি সঞ্চয় করার সুবিধা রয়েছে।পরীক্ষার রুম কিছু অংশ অপারেটিং ক্ষমতা কমাতে এবং শক্তি অনেক সংরক্ষণ করতে তাপ পুনরুদ্ধার এবং শ্রেণীবিভাগ নিয়ন্ত্রণ সমন্বয় পূর্ণ ব্যবহার করতে পারেন.
(7) সামগ্রিক চেহারাটি সুন্দর। সুপরিচিত ব্র্যান্ডের কোল্ড স্টোরেজ বোর্ডটি গৃহীত হয়েছে, যার ভাল তাপ নিরোধক কর্মক্ষমতা এবং সমতল চেহারা রয়েছে।
(8) পরীক্ষার রুমটি দীর্ঘমেয়াদী ব্যর্থতা ছাড়াই কাজ করে এবং পরিষেবা জীবন 10 বছরেরও বেশি সময় পর্যন্ত পৌঁছতে পারে।
(৯) জাতীয় পরীক্ষাগারের সাথে তুলনার ফলাফলের বিচ্যুতি ৩% এর বেশি নয়। জাতীয় পরীক্ষাগারের শংসাপত্র বা উত্পাদন লাইসেন্সের আবেদনের প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করুন।
