ISO5151 25RT এয়ার কন্ডিশনার এয়ার এনথালপি পার্থক্য পরীক্ষা ল্যাব

আইএসও৫১৫১ ২৫আরটি এয়ার কন্ডিশনার এয়ার এনথালপি ডিফারেন্স টেস্ট ল্যাব

সিস্টেম ওভারভিউ

এই ২৫আরটি এনথালপি ডিফারেন্স ওয়াটার সিস্টেম টেস্ট ল্যাবরেটরি প্রকল্পে দুটি কক্ষ (একটি অভ্যন্তরীণ এবং একটি বহিরাগত), দুটি এয়ার-সাইড এনথালপি ডিফারেন্স ডিভাইস এবং একটি ধ্রুবক তাপমাত্রা জল ব্যবস্থা রয়েছে, যা ২৫আরটি পর্যন্ত প্রোটোটাইপ পরীক্ষা করতে সক্ষম। ভিআরএফ মাল্টি-স্প্লিট সিস্টেমের পরীক্ষার প্রয়োজনীয়তা মেটাতে দুটি অভ্যন্তরীণ উইন্ড টানেল একই সাথে কাজ করতে পারে। এএইচআরআই ক্যালিব্রেশন পরীক্ষার জন্য একটি রেফ্রিজারেন্ট মাস ফ্লো মিটারও সরবরাহ করা হয়েছে।

এই টেস্ট ল্যাবরেটরির অভ্যন্তরীণ দিকটি অপারেটিং শর্ত এবং এনথালপি ডিফারেন্স এয়ারফ্লো পরীক্ষার জন্য একটি সিস্টেম দিয়ে সজ্জিত। এনথালপি ডিফারেন্স পদ্ধতি ব্যবহার করে, এটি ল্যাবরেটরি পরিবেশের তাপমাত্রা এবং আর্দ্রতা পরিমাপ এবং নিয়ন্ত্রণ করতে পারে। এটি এয়ার-কুলড চিলার (হিট পাম্প), সাধারণ আবাসিক এবং বাণিজ্যিক এয়ার কন্ডিশনার এবং ভিআরএফ প্রোটোটাইপের কুলিং এবং হিটিং ক্ষমতা পরীক্ষা, সেইসাথে বিভিন্ন অপারেটিং শর্ত পরীক্ষা করতে পারে। সিস্টেম চাপ, বিভিন্ন উপাদানের অপারেটিং তাপমাত্রা বিতরণ, বৈদ্যুতিক কর্মক্ষমতা এবং বৈদ্যুতিক প্যারামিটার ডেটা স্যাম্পলিং এবং বিশ্লেষণও অন্তর্ভুক্ত করা হয়েছে।

(১) দাহ্য রেফ্রিজারেন্ট R32 এবং R454B এর জন্য সুরক্ষা পরীক্ষার ফাংশন, R32 এবং R454B লিক হওয়ার জন্য স্বয়ংক্রিয় অ্যালার্ম, স্বয়ংক্রিয় জোরপূর্বক বায়ুচলাচল ফাংশন দিয়ে সজ্জিত, এবং টেস্ট ল্যাবরেটরির সমস্ত বৈদ্যুতিক উপাদান বিস্ফোরণ-প্রতিরোধী।

(২) ল্যাবরেটরির বহিরাগত এলাকা নিম্ন তাপমাত্রার জন্য ডিজাইন করা হয়েছে, সর্বনিম্ন তাপমাত্রা -৩৫°সে এবং সর্বোচ্চ তাপমাত্রা ৬৫°সে। এদিকে, ল্যাবরেটরি প্রচলিত জলের জন্য একটি ধ্রুবক তাপমাত্রা জল ব্যবস্থা দিয়ে সজ্জিত, যা এয়ার-কুলড চিলার (হিট পাম্প) ইউনিটগুলির কর্মক্ষমতা পরীক্ষার প্রয়োজনীয়তা পূরণ করতে পারে।

প্রয়োগকৃত মান

নিম্নলিখিত মান অনুযায়ী নকশা এবং পরীক্ষা:

● আইএসও৫১৫১

● এআরআই ২১০/২৪০-২০০৫

● এএইচআইআর ৩৪০০/৩৬০-২০০৭

● সাসো ২৬৮২:২০১৩

● এএইচআরআই ৪৪০-২০০৮

● এএসএইচআরএই৩৭

● এস৫০১০-৫:২০১৪

● এস৫০১০-১:২০১৯

● আইএসও ১৩২৫৩

● আইএসও ১৫০৪২

.......

পরীক্ষার আইটেম

এই ল্যাবরেটরি গৃহস্থালী এয়ার কন্ডিশনারের টাইপ পরীক্ষার জন্য ব্যবহৃত হয় এবং নিম্নলিখিত স্থিতিশীল পরীক্ষার পরিবেশগত অবস্থা সরবরাহ করতে সক্ষম হওয়া উচিত:

(১) রেট করা কুলিং (টি১, টি২, টি৩ শর্তাবলী);

(২) হিট পাম্প হিটিং (উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা, অতি-নিম্ন তাপমাত্রা);

(৩) রেট করা হিটিং;

(৪) সর্বোচ্চ অপারেটিং কুলিং (টি১, টি২, টি৩ শর্তাবলী);

(৫) সর্বনিম্ন অপারেটিং কুলিং;

(৬) হিট পাম্পের সর্বোচ্চ অপারেটিং হিটিং;

(৭) হিট পাম্পের সর্বনিম্ন অপারেটিং হিটিং;

(৮) ঘনীভবন এবং ঘনীভূত অপসারণ;

(৯) জমাট বাঁধা (টি১, টি২, টি৩ শর্তাবলী);

(১০) স্বয়ংক্রিয় ডিফ্রস্টিং;

(১১) এয়ার ভলিউম এবং স্ট্যাটিক চাপ;

(১২) বিশেষ পরিস্থিতিতে ডিফ্রস্টিং;

যেকোনো অপারেটিং অবস্থা অভ্যন্তরীণ ডিবি: ০~৫০°সে, আরএইচ: ৩০~৯৫%; বহিরাগত ডিবি: -৩৫~৬০°সে, আরএইচ: ৩০~৯৫% এর সীমার মধ্যে সেট করা যেতে পারে। (নির্দিষ্ট তাপমাত্রা এবং আর্দ্রতার সংমিশ্রণ প্রাসঙ্গিক মানগুলির অপারেটিং অবস্থার সংমিশ্রণ থেকে উল্লেখযোগ্যভাবে ভিন্ন হওয়া উচিত নয়।) দ্রষ্টব্য: পরীক্ষার সময়, পরীক্ষিত নমুনার চারপাশের বাতাসের গতি ২ মি/সেকেন্ড অতিক্রম করা উচিত নয়।

পরীক্ষার প্যারামিটার

● পরীক্ষিত এয়ার কন্ডিশনারের বৈদ্যুতিক প্যারামিটার পরিমাপ

পরিমাণ: ১ ইউনিট।

থ্রি-ফেজ পাওয়ার মিটার: আমদানি করা ০.২৫ ক্লাস।

পরিমাপের নির্ভুলতা: (±০.২৫%আরডি) + (±০.২৫%এফএস)।

ডেটা অধিগ্রহণ: আরএস-২৩২সি পোর্টের মাধ্যমে কম্পিউটারের সাথে যোগাযোগ।

থ্রি-ফেজ পাওয়ার মিটার: ইয়োকোগাওয়া ডব্লিউটি৩৩৩ (জাপান), ১ ইউনিট;

● পরীক্ষিত এয়ার কন্ডিশনারে রেফ্রিজারেন্টের উচ্চ এবং নিম্ন চাপ পরিমাপ

প্রতি সেটে ৩টি বহিরাগত চাপ পয়েন্ট, প্রতি সেটে ৩টি অভ্যন্তরীণ চাপ পয়েন্ট, মোট ৬টি পয়েন্ট।

এমসি প্রেসার ট্রান্সমিটার: ০.৫ ক্লাস, ০~৬এমপিএ, মোট ৬ ইউনিট।

ডেটা অধিগ্রহণ: ইয়োকোগাওয়া ডেটা অধিগ্রহণ যন্ত্র (জাপান)।

● পরীক্ষিত এয়ার কন্ডিশনারের থার্মোকাপল তাপমাত্রা পরিমাপ

প্রয়োজনীয়তা: মোট ৪০ পয়েন্ট, ২০ পয়েন্ট অভ্যন্তরীণ এবং ২০ পয়েন্ট বহিরাগত। থার্মোকাপল সংযোগকারী কুইক-কানেক্ট পদ্ধতি ব্যবহার করে।

তাপমাত্রা পরিসীমা: -২৭০~৪০০°সে।

তাপমাত্রা সেন্সর: φ০.৫ মিমি², টাইপ টি থার্মোকাপল।

ডেটা অধিগ্রহণ: ইয়োকোগাওয়া ডেটা অধিগ্রহণ যন্ত্র (জাপান)।

ল্যাবরেটরির প্রধান উপাদান

● টেস্ট ল্যাবরেটরি

● এয়ার হ্যান্ডলিং ইউনিট (ওয়াটার-কুলড)

● পরিমাপ এবং নিয়ন্ত্রণ এবং স্যাম্পলিং ডিভাইস

● অভ্যন্তরীণ এয়ার ভলিউম এবং এনথালপি ডিফারেন্স পরিমাপ ডিভাইস (দুটি সেট)

● ধ্রুবক তাপমাত্রা এবং চাপ জল সরবরাহ ব্যবস্থা

● পাওয়ার এবং সুরক্ষা

● নিয়ন্ত্রণ ব্যবস্থা

● ডেটা প্রক্রিয়াকরণ ডিভাইস

● ল্যাবরেটরি বিস্ফোরণ-প্রতিরোধী নিরাপত্তা সুবিধা (R290 এবং R32 রেফ্রিজারেন্ট টেস্টিং ফাংশন দিয়ে সজ্জিত)

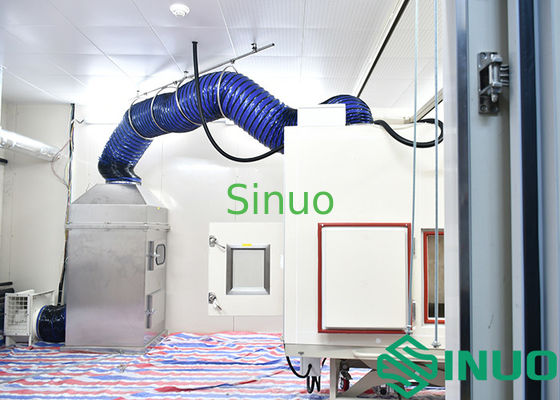

ল্যাব ডিসপ্লে:
