আইইসি ৬০৪৫৬ ওয়াশিং মেশিন-ডিশ ওয়াশিং মেশিন-ওয়াটার হিটার এনার্জি এফিসিয়েন্সি টেস্ট সিস্টেম

আইইসি 60456 ওয়াশিং মেশিন-ডিশওয়াশার-ওয়াটার হিটার এনার্জি দক্ষতা পরীক্ষা সিস্টেম

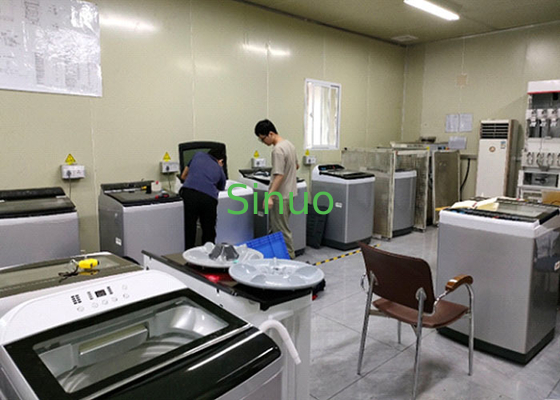

পরীক্ষাগার ভূমিকা:

এই পরীক্ষাগারে একটি পারফরম্যান্স ল্যাবরেটরি, একটি কার্যকরী পরীক্ষাগার এবং একটি সরঞ্জাম ঘর রয়েছে। পারফরম্যান্স ল্যাবরেটরি ওয়াশিং মেশিন, ডিশ ওয়াশার এবং ওয়াটার হিটারগুলির একটি অন্তরক গুদাম এবং একটি সংযুক্ত বায়ু পুনঃপ্রসারণ ইউনিটের মাধ্যমে পারফরম্যান্স পরীক্ষার জন্য একটি স্থিতিশীল তাপমাত্রা এবং আর্দ্রতা পরিবেশ সরবরাহ করে। ধ্রুবক তাপমাত্রা জল ব্যবস্থা এবং সম্পর্কিত পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থাগুলি নির্দিষ্ট তাপমাত্রা এবং আর্দ্রতার পরিবেশের অধীনে ওয়াশিং মেশিন, ডিশওয়াশার এবং ওয়াটার হিটারগুলি পরিচালনা করতে ব্যবহৃত হয়। প্রাসঙ্গিক মানগুলির অধীনে ওয়াশিং মেশিন, ডিশ ওয়াশার এবং ওয়াটার হিটারের শক্তি খরচ এবং অন্যান্য কর্মক্ষমতা পরীক্ষা করা হয়। এবং সম্পর্কিত ওয়াশিং মেশিন, ডিশওয়াশার এবং ওয়াটার হিটারগুলির পরিদর্শন এবং শংসাপত্রের জন্য পরীক্ষার প্রয়োজনীয়তাগুলি পূরণ করা হয়।

মান:

আইইসি 60456; পারফরম্যান্স পরিমাপের জন্য পরিবারের ব্যবহারের পদ্ধতিগুলির জন্য 60456 ওয়াশিং মেশিন

জিবি/টি 20290 2016 ডিশওয়াশার শক্তি দক্ষতা জলের দক্ষতা সীমা মান এবং গ্রেড;

ঘরোয়া বৈদ্যুতিক ডিশ ওয়াশারের পারফরম্যান্স পরিমাপের জন্য 50242 পদ্ধতি;

আইইসি 60436/2015 গৃহস্থালী বৈদ্যুতিক ডিশ ওয়াশারদের পারফরম্যান্সের জন্য স্ট্যান্ডার্ড পরীক্ষার পদ্ধতি;

কিউবি/টি 1520-2013 পরিবার এবং অনুরূপ উদ্দেশ্যে বৈদ্যুতিন ডিশ ওয়াশার;

বিএস EN50440: 2015+এ 1: 2020 ঘরোয়া বৈদ্যুতিক স্টোরেজ ওয়াটার হিটারগুলির দক্ষতা এবং পরীক্ষার পদ্ধতি

পরীক্ষাগার নিয়ে গঠিত:

• পারফরম্যান্স টেস্ট ল্যাবরেটরি
• অপারেটিং রুম
• স্টোরেজ রুম
• সরঞ্জাম ঘর
• কন্ট্রোল রুম

পারফরম্যান্স ল্যাবরেটরি:

• 4 পরীক্ষা স্টেশন;
• সমর্থনকারী সার্কিট, ভালভ এবং কল সহ ঠান্ডা জল এবং গরম জলের সার্কিটগুলির একটি সেট;
• একটি রেফারেন্স ডিশ ওয়াশার; একটি ওয়াশিং মেশিন;
• প্রতিটি স্টেশন তাপমাত্রা, আর্দ্রতা, জলের তাপমাত্রা, জলের চাপ এবং প্রবাহের হারের জন্য সেন্সর দিয়ে সজ্জিত;
• প্রতি স্টেশন প্রতি এক ইয়োকোগওয়া ডাব্লুটি 310;
• প্রতিটি স্টেশন 10 থার্মোকল সহ সজ্জিত;
• প্রতিটি স্টেশন 1 এসি পাওয়ার সকেট এবং 1 টি ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সকেট দিয়ে সজ্জিত;
• নিকাশী খাদ এবং গ্রেট;
• ধ্রুবক তাপমাত্রা এবং আর্দ্রতা শীতাতপনিয়ন্ত্রণ ইউনিটের একটি সেট;
• সিলিং এবং বায়ু নালী একটি সেট;
• ইনডোর লাইটিং সিস্টেমের একটি সেট

অপারেটিং রুম:

• একটি নির্ভুলতা বৈদ্যুতিন ভারসাম্য এবং একটি সাধারণ বৈদ্যুতিন ভারসাম্য।
• এক টাইটারেটর।
• একটি ইস্ত্রি মেশিন।
• একটি কাপড় ড্রায়ার মেশিন।
• সাদা মিটার।
• একটি চুলা; (নিম্নলিখিতটি কেবল ডিশ ওয়াশারের জন্য)
• একটি মাইক্রোওয়েভ ওভেন;
• একটি মাংস পেষকদন্ত;
• একটি অপারেটিং টেবিল;
• রাসায়নিক রিএজেন্ট বোতলগুলির একটি সেট (আন্তর্জাতিক পরিবহন বিধিনিষেধের কারণে রাসায়নিকগুলি পরিবহন করা যায় না এবং ব্যবহারকারীর দ্বারা স্থানীয়ভাবে কেনা প্রয়োজন)।

স্টোররুম:

• একটি রেফ্রিজারেটর।
• 2 লকার।

সরঞ্জাম কক্ষ:

• এক 1 মি/ঘন্টা খাঁটি জল মেশিন;
• একটি উচ্চ তাপমাত্রার জলের ট্যাঙ্ক এবং একটি ধ্রুবক তাপমাত্রা এবং চাপ জল সরবরাহ ব্যবস্থা;
• একটি নিম্ন-তাপমাত্রার জলের ট্যাঙ্ক এবং একটি ধ্রুবক তাপমাত্রা এবং চাপ জল সরবরাহ ব্যবস্থা;
• স্বয়ংক্রিয় জল কঠোরতা সামঞ্জস্য সিস্টেমের একটি সেট;
• ম্যাচিং পাওয়ার সাপ্লাই সিস্টেম;
• 15 কেডাব্লু একক-ফেজ আউটপুট সহ একটি পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই;
• সম্পর্কিত দুটি সরঞ্জাম বাক্স এবং তিনটি সরঞ্জাম কার্টের দুটি সেট (সাধারণ ট্রলি, ম্যানুয়াল হাইড্রোলিক ট্রলি, মোবাইল ট্রলি)।

কন্ট্রোল রুম:

• একটি নিয়ন্ত্রণ মন্ত্রিসভা।
• কম্পিউটার এবং নিয়ন্ত্রণ সিস্টেমের একটি সেট।
• কম্পিউটার ডেস্ক এবং চেয়ারগুলির একটি সেট।

নমুনা প্রকার:

ইউইউটির বাহ্যিক আকার (প্রস্থ*গভীরতা*উচ্চতা) 1000 মিমি 1000 মিমি 1500 মিমি থেকে বড় নয়

পরীক্ষার বিষয়বস্তু (ডিশ ওয়াশার):

• বিদ্যুৎ খরচ
• জল খরচ
• ওয়াশিং পারফরম্যান্স
• শুকনো পারফরম্যান্স

পরীক্ষার বিষয়বস্তু (ওয়াশিং মেশিন):

• বিদ্যুৎ খরচ
• জল খরচ
• পরিষ্কার অনুপাত
• ওয়াশিং পরিধানের হার
• ডিহাইড্রেশন পারফরম্যান্স
• পারফরম্যান্স ধুয়ে ফেলুন

পরীক্ষার বিষয়বস্তু (ওয়াটার হিটার):

• রেটযুক্ত ক্ষমতা (ওজন পদ্ধতি)
• 24 ঘন্টা সহজাত শক্তি খরচ
• 24 ঘন্টা সহজাত শক্তি খরচ সহগ
• গরম জলের আউটপুট হার

পরীক্ষাগার কক্ষ প্রযুক্তিগত পরামিতি:

• টেস্ট রুম বডি: 75 মিমি পুরু 0.6 মিমি পুরু ডাবল-পার্শ্বযুক্ত আইভরি সাদা রঙের ইস্পাত প্লেট শিখা রেটার্ড্যান্ট পলিউরেথেন প্যানেল;
• টেস্ট রুমের দেহের মাত্রা: 4200*4500*3000 মিমি;
• টেস্ট রুমের দরজা: ডাব্লু (800+800) × এইচ 2200 মিমি;
• ঘরে এলইডি সিলিং লাইট ইনস্টল করা আছে;
• পরীক্ষা স্টেশনে একটি একক-পর্বের ভেরিয়েবল ফ্রিকোয়েন্সি ভোল্টেজ-স্থিতিশীল বিদ্যুৎ সরবরাহ এবং একটি মেইন সকেট ইনস্টল করুন;
• পারফরম্যান্স ল্যাবরেটরিটি একটি ধ্রুবক তাপমাত্রা এবং আর্দ্রতা নির্ভুলতা এয়ার কন্ডিশনার, তাপমাত্রা নিয়ন্ত্রণ: 23 ± 2 ডিগ্রি, 20 ± 2 ডিগ্রি দিয়ে সজ্জিত; আর্দ্রতা নিয়ন্ত্রণ: 30 ~ 70 আরএইচ%এ অন্দর আর্দ্রতা বজায় রাখুন: (55 ± 5)%আরএইচ, (60 ± 5)%আরএইচ, 65 ± 5 আরএইচ%।
• পরীক্ষাগারের তলটি কংক্রিট, জলরোধী, অ্যান্টি-স্কিড টাইলস দিয়ে প্রশস্ত করা এবং মাটিতে একটি নিকাশী গর্ত খোলা হয়। গর্তের পৃষ্ঠটি স্টেইনলেস স্টিলের গ্রেট দিয়ে আচ্ছাদিত। গ্রেটের মধ্যে দূরত্ব 20 মিমি। এটি SOS304 বর্গাকার টিউবগুলি (25 মিমি*25 মিমি*1.5 মিমি) দিয়ে তৈরি (ব্যবহারকারী দ্বারা নির্মিত);

ধ্রুবক তাপমাত্রা এবং চাপ জল সরবরাহ ব্যবস্থা:

• প্রাসঙ্গিক মানগুলির প্রয়োজনীয়তা অনুসারে: বিভিন্ন স্পেসিফিকেশন এবং বিভিন্ন বিভাগের নমুনার পরীক্ষার সময় বিভিন্ন জলের তাপমাত্রার প্রয়োজনীয়তা রয়েছে। প্রয়োজনীয়তাগুলি পূরণ করতে এবং ব্যবহারের সুবিধার্থে জল সরবরাহ ব্যবস্থা দুটি জল সরবরাহ সরবরাহ করে: একটি নিম্ন-তাপমাত্রার জল এবং একটি উচ্চ-তাপমাত্রার জল। নিম্ন-তাপমাত্রার জল এবং উচ্চ-তাপমাত্রার জল তাপ পাম্প প্লাস পাওয়ার-সহায়ক অভ্যন্তরীণ সঞ্চালন দ্বারা উত্তপ্ত হয়। প্রতিটি 1 মিমি স্টিলের অভ্যন্তরীণ ট্যাঙ্ক ইনসুলেশন জলের ট্যাঙ্ক দিয়ে সজ্জিত। জল সরবরাহের তাপমাত্রা, চাপ এবং কঠোরতা সামঞ্জস্যযোগ্য।
• জলের তাপমাত্রার পরিসীমা: নিম্ন-তাপমাত্রার জল: 10-35 ℃ ± 1 ℃;
• জলের চাপের পরিসীমা: 0.24 ± 0.05 এমপিএ;
• জলের কঠোরতা পরিসীমা: 0 ～ 5 মিমি/এল ± 0.2 মিমি/এল, স্বয়ংক্রিয়ভাবে সামঞ্জস্যযোগ্য;
• খাঁটি জল মেশিন: 1 m³/ঘন্টা;
• পারফরম্যান্স টেস্ট স্টেশনের 4-উপায় জল সরবরাহ একটি বৈদ্যুতিন চৌম্বকীয় ফ্লোমিটার, জল সরবরাহের তাপমাত্রা এবং জল সরবরাহের চাপ পরিমাপ দিয়ে সজ্জিত।

নিয়ন্ত্রণ এবং প্যারামিটার পরিমাপ সিস্টেম

নিয়ন্ত্রণ এবং প্যারামিটার পরিমাপ সিস্টেমটি মূলত "প্যারামিটার ডিসপ্লে ইনস্ট্রুমেন্ট এবং অপারেশন কন্ট্রোল ক্যাবিনেট" এবং "কম্পিউটার ডেটা প্রসেসিং সিস্টেম" নিয়ে গঠিত।

নিয়ন্ত্রণ মন্ত্রিসভা

• বিভিন্ন পরীক্ষার ক্রিয়াকলাপ নিয়ন্ত্রণ করুন এবং সরাসরি বিভিন্ন পরামিতিগুলি যেমন পরীক্ষাগার পরিবেশের তাপমাত্রা এবং আর্দ্রতা, জল খরচ, বিদ্যুতের খরচ, জলের চাপ এবং প্রতিটি পরীক্ষিত ওয়াশিং মেশিনের জলের তাপমাত্রা সেন্সরের মাধ্যমে তাদের মিটারে প্রেরণ করুন। সমস্ত কী নিয়ন্ত্রণ যন্ত্র, সেন্সর, ডেটা সংগ্রহকারী ইত্যাদি ডেটা নির্ভরযোগ্যতা এবং পরীক্ষার নির্ভুলতা নিশ্চিত করতে উচ্চ-নির্ভুলতা ব্র্যান্ড-নাম পণ্য গ্রহণ করুন। প্যারামিটারগুলি নিম্নরূপ:
• পরিবেশগত তাপমাত্রা এবং আর্দ্রতা পরিমাপ: তাপমাত্রা -10 ～ 60 ° C ± 1 ° C, আর্দ্রতা 10 ～ 90% ± 3%।
• ওয়াশিং মেশিনের বিদ্যুৎ খরচ পরিমাপ:
• মডেল নম্বর: ইয়োকোগাওয়া ডাব্লুটি 310 মাল্টিফংশন মিটার (তাদের মধ্যে একটি হারমোনিক ফাংশন সহ একটি)।
• স্পেসিফিকেশন: ভোল্টেজ, বর্তমান, বৈদ্যুতিক শক্তি।
• পরিমাপের নির্ভুলতা: 0.25% fs ± ± 0.25 পঠন।
• জল চাপ পরিমাপ: 0 ～ 0.5 এমপিএ ± 0.5%fs।
• জলের তাপমাত্রা পরিমাপ: পিটি 100, ট্রান্সমিটার, রেজোলিউশন 0.1 ডিগ্রি সেন্টিগ্রেড।
• জল প্রবাহ পরিমাপ: যোকোগাওয়া এক্সজি সিরিজ, 3 এল/মিনিট ～ 100L/মিনিট ± 0.5%fs।

ডেটা প্রসেসিং সিস্টেম (ডিশ ওয়াশার):

• সফ্টওয়্যারটি উইন্ডোজ অপারেটিং সিস্টেমের উপর ভিত্তি করে। এটি সি#ব্যবহার করে সংকলিত হয়। এটিতে একটি সমৃদ্ধ গ্রাফিকাল ইন্টারফেস রয়েছে। টেবিলগুলি ছাড়াও, এটি একটি ট্রেন্ড চার্টে প্রদর্শিত এবং মুদ্রণ করা যেতে পারে।
• ল্যাবরেটরি টেস্ট ডিসপ্লে রিপোর্টের ডেটাতে সমস্ত অন্তর্ভুক্ত রয়েছে (থার্মোকল তাপমাত্রা, পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতা, শক্তি, ভোল্টেজ, বর্তমান, ফ্রিকোয়েন্সি ইত্যাদি)। Historical তিহাসিক ডেটা ক্যোয়ারী ফাংশন সহ স্বয়ংক্রিয় সংগ্রহ এবং স্বয়ংক্রিয় প্রদর্শন, যে কোনও সময় (পরীক্ষার সময় সহ) পরামর্শ এবং মুদ্রণ করা যেতে পারে।
• সমস্ত কী ডেটা অধিগ্রহণ কার্ড, যোগাযোগ কার্ড ইত্যাদি ব্র্যান্ড-নাম পণ্য। ডেটার নির্ভরযোগ্যতা এবং পরীক্ষার যথার্থতা নিশ্চিত করুন।
• সফ্টওয়্যার উইন্ডো ইন্টারফেসটি ইংরেজিতে প্রদর্শিত হয়। এটিতে একটি বন্ধুত্বপূর্ণ মানব-কম্পিউটার ইন্টারফেস রয়েছে। এটি রিয়েল টাইমে ডেটা রেকর্ড এবং সঞ্চয় করতে পারে। পুরোপুরি কাগজবিহীন অপারেশন উপলব্ধি করুন। অপারেশনটি বোঝা সহজ নাও হতে পারে তবে অপারেশনটি স্থিতিশীল এবং নির্ভরযোগ্য।
• যোগাযোগের মাধ্যমে সরাসরি সংগৃহীত ডেটাগুলির মধ্যে রয়েছে: পরীক্ষাগার পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতা, ভোল্টেজ, বর্তমান, আর্দ্রতা, জলের চাপ, জলের তাপমাত্রা এবং জলের পরিমাণ।
• রেফারেন্স ডিশ ওয়াশার এবং অন্যান্য বিশ্লেষণাত্মক যন্ত্রগুলির ডেটা ম্যানুয়ালি ইনপুট।
• কম্পিউটার স্বয়ংক্রিয়ভাবে সরাসরি সংগৃহীত এবং ম্যানুয়ালি ইনপুট ডেটা গণনা করে এবং প্রক্রিয়া করে এবং স্বয়ংক্রিয়ভাবে একটি প্রতিবেদনে ফলাফল উত্পন্ন করে এবং সংরক্ষণ করে।
• অন্যান্য প্রয়োজনীয়তা সরবরাহকারী দ্বারা সরবরাহিত সফ্টওয়্যার উপর ভিত্তি করে এবং নির্দিষ্ট অপারেশন উভয় পক্ষের দ্বারা আলোচনা করা হয়।

বিদ্যুৎ সরবরাহ:

• টেস্ট রুমের জন্য বিদ্যুৎ সরবরাহ: পার্টি এ পার্টি বি এর বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভায় 100 কেভিএ সরবরাহ করে
• পরীক্ষার অধীনে মেশিনের জন্য বিদ্যুৎ সরবরাহ: একক-পর্যায়ের পরিবর্তনশীল ফ্রিকোয়েন্সি নিয়ন্ত্রিত পাওয়ার সাপ্লাই 15 কেভিএ (পরীক্ষা স্টেশন)
• পরীক্ষা পাওয়ার সরবরাহের বৈশিষ্ট্যযুক্ত প্রয়োজনীয়তা: ভোল্টেজ স্থায়িত্ব: ≤1%; ফ্রিকোয়েন্সি স্থায়িত্ব: ≤0.5%;
