পণ্যের বিবরণ:
প্রদান:
|
তাপমাত্রা: | -10~60°C±1°C | আর্দ্রতা: | 5~95%±3% |
---|---|---|---|
সঠিকতা: | 0.25% FS+±0.25 | মাত্রা: | 1000×1000×1500 |
টেম্প পরিসীমা: | 10~60°C±1°C | চাপ ব্যাপ্তি: | 0.24±0.05Mpa |
চাপ পরিমাপ: | 0~0.5MPa±0.5%FS | Temp. টেম্প measurement মাপা: | 0~100°C±1° |
লক্ষণীয় করা: | IEC60456 ওয়াটার সাপ্লাই সিস্টেম,ওয়াশিং মেশিন ওয়াটার সাপ্লাই সিস্টেম |
IEC60456 ওয়াশিং মেশিন পারফরম্যান্স পরীক্ষার জন্য জল সরবরাহ সিস্টেম
সিস্টেমের সংক্ষিপ্ত বিবরণ
পরীক্ষা ব্যবস্থাটি জলের গুণমান চিকিত্সা ডিভাইস, ধ্রুবক তাপমাত্রা এবং ধ্রুবক চাপ জল সরবরাহ ডিভাইস এবং নিয়ন্ত্রণ ব্যবস্থার সমন্বয়ে গঠিত।
প্রযোজ্য মান
IEC 60456 পরিবারের ব্যবহারের জন্য কাপড় ধোয়ার মেশিন - কর্মক্ষমতা পরিমাপের পদ্ধতি
বা অন্যান্য সমতুল্য দেশি এবং বিদেশী মান।
প্রধান উপাদান
পরীক্ষার কক্ষটি প্রধানত নিম্নলিখিত অংশগুলি নিয়ে গঠিত:
1. কর্মক্ষমতা অংশ
2. সরঞ্জাম অংশ
3. নিয়ন্ত্রণ অংশ
পারফরম্যান্স অংশে নিম্নলিখিত বিভাগগুলি রয়েছে:
1. গুদাম বোর্ড নিরোধক রুম সেট (গ্রাহক দ্বারা প্রস্তুত);
2.পজিশন পরীক্ষা করুন (রেফারেন্স মেশিনটি 4টি অবস্থানের যেকোনো একটিতে স্থাপন করা যেতে পারে);
3.একটি ড্রাম রেফারেন্স মেশিন এবং একটি পালসেটর রেফারেন্স মেশিন (রেফারেন্স মেশিনগুলি গ্রাহকের দ্বারা প্রস্তুত করা উচিত);
4. প্রতিটি পরীক্ষা পজিশন এক উপায় ঠান্ডা জল এবং গরম জল এক উপায় সঙ্গে, মিলিত জলপথ, ভালভ এবং কল সঙ্গে সজ্জিত করা হয়;
5. প্রতিটি পরীক্ষার অবস্থান পরিবেশগত তাপমাত্রা, জলের তাপমাত্রা, জলের চাপ (4টি পরীক্ষা অবস্থানে ভাগ করা) এবং প্রবাহের হার পরিমাপের জন্য সেন্সর দিয়ে সজ্জিত;
6. প্রতিটি পরীক্ষার অবস্থান ভোল্টেজ, কারেন্ট, শক্তি ইত্যাদি পরিমাপের জন্য বৈদ্যুতিক পরামিতি পরিমাপের যন্ত্র দিয়ে সজ্জিত।
7. প্রতিটি পরীক্ষার অবস্থান 6 চ্যানেল থার্মোকল দিয়ে সজ্জিত;
8. প্রতিটি টেস্ট পজিশন মেইন পাওয়ারের জন্য 1 সকেট এবং পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ারের জন্য 1 সকেট দিয়ে সজ্জিত;
9. ড্রেনেজ খাদ এবং ঝাঁঝরি (গ্রাহক দ্বারা প্রস্তুত);
10. ধ্রুবক তাপমাত্রা এবং আর্দ্রতা এয়ার কন্ডিশনার ইউনিটের একটি সেট (গ্রাহক দ্বারা প্রস্তুত);
11. স্থগিত সিলিং এবং বায়ু নালী একটি সেট (গ্রাহক দ্বারা প্রস্তুত);
12. অন্দর আলো সিস্টেমের একটি সেট (গ্রাহক দ্বারা প্রস্তুত).
সরঞ্জাম অংশ
1.একটি 0.5m³/ঘণ্টা বিশুদ্ধ জলের মেশিন;
2. 0.5m³ স্টেইনলেস স্টীল ভিতরের ট্যাংক ধ্রুবক তাপমাত্রা জল ট্যাংক একটি সেট;
3. কম তাপমাত্রা তাপ পাম্প ইউনিট একটি সেট;
4. প্রচলন জল চিকিত্সা সিস্টেমের একটি সেট;
5. জল কঠোরতা স্বয়ংক্রিয় সমন্বয় সিস্টেমের একটি সেট;
6. সমর্থনকারী সরঞ্জামের জন্য পাওয়ার সাপ্লাই সিস্টেম;
সম্পর্কিত টুলবক্সের 7.2 সেট।
নিয়ন্ত্রণ অংশ
1. এক নিয়ন্ত্রণ মন্ত্রিসভা;
2. কম্পিউটার এবং নিয়ন্ত্রণ সিস্টেমের একটি সেট;
3.একটি প্রিন্টার (এইচপি রঙিন মুদ্রণ)
4. একটি পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই এর একক-ফেজ আউটপুট (4টি পরীক্ষা অবস্থান দ্বারা ভাগ করা);
5. কম্পিউটার ডেস্ক এবং চেয়ারের একটি সেট (গ্রাহকের দ্বারা প্রস্তুত)।
পরীক্ষা বিষয়বস্তু এবং সুযোগ
উপযুক্ত UUT:
1. পরীক্ষার অধীনে মেশিনের মাত্রা (প্রস্থ × গভীরতা × উচ্চতা): 1000 মিমি × 1000 মিমি × 1500 মিমি এর চেয়ে বেশি নয়।
পরীক্ষা করার উপাদানসমূহ:
1.বিদ্যুত খরচ
2. জল খরচ
পাওয়ার সাপ্লাই এবং পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই:
1. পরীক্ষাগারের জন্য পাওয়ার সাপ্লাই: গ্রাহক পার্টি B-এর বৈদ্যুতিক কন্ট্রোল ক্যাবিনেটে 50kVA প্রদান করে;
2. পরীক্ষার অধীনে মেশিনের পাওয়ার সাপ্লাই: একক-ফেজ পরিবর্তনশীল ফ্রিকোয়েন্সি নিয়ন্ত্রিত পাওয়ার সাপ্লাই 15kVA;
পরীক্ষা শক্তি বৈশিষ্ট্য প্রয়োজনীয়তা: ভোল্টেজ স্থায়িত্ব: ≤1%;ফ্রিকোয়েন্সি স্থিতিশীলতা: ≤0.5%।
বিস্তারিত সরঞ্জাম তালিকা
ক্রমিক সংখ্যা | নাম | মডেল এবং স্পেসিফিকেশন | পরিমাণ | ইউনিট | মন্তব্য |
জল সরবরাহ ব্যবস্থা | |||||
1 | ধ্রুবক তাপমাত্রা জল ট্যাংক | অন্তরণ সহ স্টেইনলেস স্টীল ভিতরের ট্যাংক, 0.5m3 | 1 | সেট | SINUO |
2 | নিম্ন তাপমাত্রা তাপ পাম্প ইউনিট | 5 ঘোড়া | 1 | সেট | SINUO |
3 | জল গরম করার পাইপ | স্টেইনলেস স্টীল ফ্ল্যাঞ্জ টাইপ, 7.5kW/টুকরা | 3 | সেট | SINUO |
4 | উচ্চ চাপ বুস্টার পাম্প | স্টেইনলেস স্টীল বডি | 1 | সেট | গ্র্যান্ডফোস |
5 | সঞ্চালন পাম্প | স্টেইনলেস স্টীল বডি | 1 | সেট | ভিলে |
6 | নদীর গভীরতানির্ণয় সিস্টেম | নিরোধক পাইপ | 1 | সেট | SINUO |
7 | পানি পরিশোধক | 0.5m³/ঘণ্টা | 1 | সেট | SINUO |
8 | সম্পূর্ণ স্বয়ংক্রিয় জল নিয়ন্ত্রণ ব্যবস্থা | 1 | সেট | SINUO | |
9 | সম্পূর্ণ স্বয়ংক্রিয় জল শক্ত করার সিস্টেম | 1 | সেট | SINUO | |
পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা | |||||
1 | মাল্টিফাংশন মিটার | WT330 (হরমোনিক ফাংশন সহ) | 4 | টুকরা | ইয়োকোগাওয়া |
2 | ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার | AXG সিরিজ, ক্রমবর্ধমান প্রবাহ সহ | 4 | টুকরা | ইয়োকোগাওয়া |
3 | পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতা সেন্সর | RTD, Pt100A | 1 | টুকরা | বৈশালা |
4 | জল তাপমাত্রা সেন্সর | Pt100, ক্লাস A | 4 | সেট | পালতোলা |
5 | থার্মোকল | টি টাইপ, তারের ব্যাস 0.3 মিমি, 10 টুকরা/টেবিল | 20 | চ্যানেল | ওমেগা |
6 | থার্মোকলের জন্য বিশেষ সকেট | SMP-MF ডেডিকেটেড সকেট | 20 | টুকরা | ওমেগা |
7 | জল চাপ সেন্সর | এমএস সিরিজ | 1 | সেট | ড্যানফস |
8 | পি এইচ পরিমাপক | 1 | সেট | ||
9 | জল পাম্প বৈদ্যুতিন সংকেতের মেরু বদল | FR-E740 সিরিজ | 1 | টুকরা | মিতসুবিশি |
10 | ডেটা লগার | 8টি চ্যানেল | 4 | সেট | কুনলুন |
11 | ডেটা অধিগ্রহণ মডিউল | 8টি চ্যানেল | 4 | সেট | অ্যাডভানটেক |
12 | বিতরণ মন্ত্রিসভা | 1 | টুকরা | SINUO | |
13 | নিয়ন্ত্রণ মন্ত্রিসভা | 1 | টুকরা | SINUO | |
14 | পিএলসি | S7-200 | 1 | টুকরা | সিমেন্স |
15 | এইচএমআই | 10" রঙ | 1 | টুকরা | উইলন |
16 | কম ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতি | 1 | টুকরা | স্নাইডার | |
17 | তারের | 1 | ব্যাচ | SINUO | |
18 | ট্রাংকিং | 1 | ব্যাচ | SINUO | |
19 | পরীক্ষার অধীনে মেশিনের ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রিত পাওয়ার সাপ্লাই | একক ফেজ 15kVA | 1 | সেট | আইনো |
টেস্ট সিস্টেম এবং সফটওয়্যার | |||||
1 | কম্পিউটার | i5,8G,1THD,23" LCD, উইন্ডোজ এবং অফিস সফ্টওয়্যার সহ | 1 | সেট | লেনোভো |
2 | মাল্টি-সিরিয়াল নেটওয়ার্ক যোগাযোগ কার্ড | NP6650-8 | 2 | টুকরা | ঘরোয়া |
3 | সুইচ | 8টি মুখ | 1 | সেট | MOXA |
4 | প্রিন্টার | A4 কালার লেজারজেট প্রিন্টার | 1 | সেট | এইচপি |
5 | কম্পিউটার ডেস্ক চেয়ার | 1 | সেট | গ্রাহক প্রদান করা হয়েছে | |
6 | ডিশওয়াশার পরীক্ষার জন্য বিশেষ সফ্টওয়্যার | 1 | সেট | SINUO | |
7 | জল চিকিত্সা এবং ধ্রুবক তাপমাত্রা এবং চাপ জল সরবরাহ সিস্টেম সফ্টওয়্যার | 1 | সেট | SINUO |
গঠন এবং প্রধান প্রযুক্তিগত পরামিতি
ধ্রুবক তাপমাত্রা এবং ধ্রুবক চাপ জল সরবরাহ ব্যবস্থা:
ওয়াশিং মেশিনের প্রাসঙ্গিক মানগুলির প্রয়োজনীয়তা অনুসারে, ওয়াশিং মেশিনের বিভিন্ন স্পেসিফিকেশনের পরীক্ষার সময় বিভিন্ন জলের তাপমাত্রার প্রয়োজনীয়তা রয়েছে।প্রয়োজনীয়তা মেটাতে এবং ব্যবহারের সুবিধার্থে, জল সরবরাহ ব্যবস্থা 4টি পরীক্ষার অবস্থানে একটি জল সরবরাহের আউটপুট সরবরাহ করে।ধ্রুবক তাপমাত্রার জল তাপ পাম্প শক্তি-সহায়ক অভ্যন্তরীণ সঞ্চালনের গরম করার পদ্ধতি গ্রহণ করে এবং একটি 0.5m³ স্টেইনলেস স্টীল অভ্যন্তরীণ ট্যাঙ্ক নিরোধক জলের ট্যাঙ্ক দিয়ে সজ্জিত।জল সরবরাহের তাপমাত্রা, চাপ এবং কঠোরতা সামঞ্জস্য করা যেতে পারে।
1. জলের তাপমাত্রা পরিসীমা: 10~60°C±1°C;
2. জল চাপ পরিসীমা: 0.24±0.05Mpa;
3. জলের কঠোরতা পরিসীমা: 0 ~ 5 ± 0.2mmol/l, স্বয়ংক্রিয়ভাবে সামঞ্জস্যযোগ্য (ওয়াশিং মেশিনের জন্য প্রাসঙ্গিক মানগুলির প্রয়োজনীয়তা অনুসারে, পরীক্ষিত ওয়াশিং মেশিনের জল সরবরাহের জলের গুণমান অবশ্যই প্রয়োজনীয় জলের কঠোরতা সূচক পূরণ করবে৷ এই সিস্টেমটি ব্যবহার করে জল সরবরাহের জন্য একটি বিশুদ্ধ জলের মেশিন: কলের জল কোয়ার্টজ বালি এবং সক্রিয় কার্বন দ্বারা ফিল্টার করা হয়, RO রিভার্স অসমোসিস মেমব্রেনের মাধ্যমে, ইডিআই ডিওনাইজেশনের মতো একাধিক প্রক্রিয়ার মাধ্যমে; ওয়াটার ম্যাগনেসিয়াম সালফেট, ক্যালসিয়াম ক্লোরাইড ডাইহাইড্রেট, বেকিং সোডা এবং অন্যান্য রাসায়নিক বিশুদ্ধ পানিতে যোগ করা হয়েছে সঠিকভাবে মান অনুযায়ী প্রয়োজনীয় পরিসরে পানির গুণমানকে সামঞ্জস্য করার জন্য। বিশুদ্ধকরণ এবং সমন্বয়ের এই সিরিজের পর, প্রতিটি পরীক্ষার পানির গুণমান পরীক্ষার মান প্রয়োজনীয় কঠোরতা পূরণ করতে পারে);
4. বিশুদ্ধ জল মেশিন: 0.5 m³/h;
5. কর্মক্ষমতা পরীক্ষার অবস্থানের 4-উপায় জল সরবরাহ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার, জল সরবরাহের তাপমাত্রা পরিমাপ এবং জল সরবরাহের চাপ দিয়ে সজ্জিত।
ধ্রুবক তাপমাত্রার জল সরবরাহের পরিকল্পিত চিত্র (রেফারেন্সের জন্য)
স্টেশন জল সরবরাহের পরিকল্পিত চিত্র (রেফারেন্সের জন্য)
নিয়ন্ত্রণ এবং পরামিতি পরিমাপ সিস্টেম:
কন্ট্রোল এবং প্যারামিটার পরিমাপ সিস্টেমটি মূলত "প্যারামিটার ডিসপ্লে ইন্সট্রুমেন্ট এবং অপারেশন কন্ট্রোল ক্যাবিনেট" এবং "কম্পিউটার ডেটা প্রসেসিং সিস্টেম" দ্বারা গঠিত।
নিয়ন্ত্রণ মন্ত্রিসভা:
বিভিন্ন পরীক্ষার ক্রিয়াকলাপ নিয়ন্ত্রণ করুন এবং বিভিন্ন পরামিতি যেমন পরীক্ষাগারের পরিবেশের তাপমাত্রা এবং আর্দ্রতা, জলের খরচ, বিদ্যুৎ খরচ, জলের চাপ, এবং সেন্সরগুলির মাধ্যমে পরীক্ষিত ওয়াশিং মেশিনের জলের তাপমাত্রা সরাসরি পরিমাপ করুন এবং প্রদর্শনের জন্য যন্ত্রে পাঠান।সমস্ত মূল নিয়ন্ত্রণ যন্ত্র, সেন্সর, ডেটা সংগ্রাহক, ইত্যাদি ডেটা নির্ভরযোগ্যতা এবং পরীক্ষার নির্ভুলতা নিশ্চিত করতে উচ্চ-নির্ভুল ব্র্যান্ড-নাম পণ্য ব্যবহার করে।এর পরামিতিগুলি নিম্নরূপ:
1. পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতা পরিমাপ: তাপমাত্রা -10~60°C±1°C, আর্দ্রতা 5~95%±3%।
2. ওয়াশিং মেশিনের বিদ্যুৎ পরিমাপ:
মডেল: Yokogawa WT310 মাল্টি-ফাংশন মিটার (হরমোনিক ফাংশন সহ)
বিশেষ উল্লেখ: ভোল্টেজ, কারেন্ট, এনার্জি
পরিমাপের নির্ভুলতা: 0.25% FS+±0.25 রিডিং।
3. জলের চাপ পরিমাপ: 0~0.5MPa±0.5%FS;
4. জলের তাপমাত্রা পরিমাপ: 0~100°C±1°;
5. জল প্রবাহ পরিমাপ: 3 L/মিনিট~100L/মিনিট±0.5%FS;
কন্ট্রোল ক্যাবিনেট প্যানেল ডায়াগ্রাম (শুধুমাত্র রেফারেন্সের জন্য)
ডেটা প্রসেসিং সিস্টেম:
1.কম্পিউটার: Lenovo
2. সমস্ত মূল ডেটা অধিগ্রহণ কার্ড, যোগাযোগ কার্ড, ইত্যাদি ডেটা নির্ভরযোগ্যতা এবং পরীক্ষার নির্ভুলতা নিশ্চিত করতে উচ্চ-নির্ভুল ব্র্যান্ড-নাম পণ্য ব্যবহার করে।
3. সফ্টওয়্যার উইন্ডো ইন্টারফেস চীনা/ইংরেজিতে প্রদর্শিত হয়;এটির একটি বন্ধুত্বপূর্ণ মানব-মেশিন ইন্টারফেস রয়েছে, যা রিয়েল টাইমে ডেটা রেকর্ড এবং সংরক্ষণ করতে পারে, কাগজবিহীন অপারেশন, পরিচালনা করা সহজ, স্থিতিশীল অপারেশন এবং উচ্চ নির্ভরযোগ্যতা সম্পূর্ণরূপে উপলব্ধি করতে পারে।
4. যোগাযোগের মাধ্যমে সরাসরি সংগৃহীত ডেটার মধ্যে রয়েছে: পরীক্ষাগার পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতা, ভোল্টেজ, বর্তমান, বিদ্যুৎ, জলের চাপ, জলের তাপমাত্রা, জলের পরিমাণ৷
5. কম্পিউটার স্বয়ংক্রিয়ভাবে গণনা করবে এবং সরাসরি সংগৃহীত এবং ম্যানুয়ালি ইনপুট ডেটা প্রক্রিয়া করবে এবং স্বয়ংক্রিয়ভাবে রিপোর্ট তৈরি করবে এবং ফলাফল সংরক্ষণ করবে।
রেফারেন্স জন্য ছবি
জল চিকিত্সা সিস্টেম সফ্টওয়্যার ইন্টারফেস (রেফারেন্স জন্য)
জল সরবরাহ সফ্টওয়্যার ইন্টারফেস (রেফারেন্সের জন্য)
প্রধান নিয়ন্ত্রণ সফ্টওয়্যার ইন্টারফেস (লগ ইন)
প্রদর্শনী:
ইকুইপমেন্ট রুম - ওয়াটার ট্রিটমেন্ট সিস্টেম

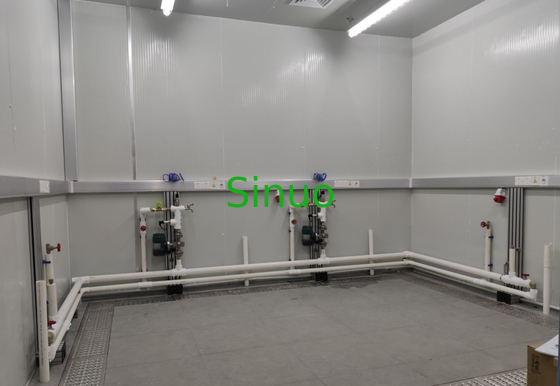

পরীক্ষা কক্ষ – 2টি পরীক্ষা কেন্দ্র
পুরো ওয়াশিং মেশিন পারফরম্যান্স টেস্ট চেম্বারের জন্য নির্মাণ সাইট:
পরীক্ষার অধীনে:
