আইইসি 60436 গৃহপালিত ডিশ ওয়াশার শক্তি দক্ষতা ল্যাব
| Test Stations: | কাস্টমাইজ করা যেতে পারে | Chamber Dimension: | প্রকৃত নকশা অনুযায়ী |
| Control Method: | শিল্প পিসি | Chamber Temperature Range: | 16 ~ 35 ℃ |
| Water temperature:: | 5 ~ 70 ℃ | Temperature Control Accuracy: | ≤ ± 2 ℃ |
| Water Pressure: | 0 ~ 1.0Mpa | Applied Standard: | আইইসি 60436-2015 |
| High Light: | ডিশওয়াশের পারফরম্যান্স টেস্ট সিস্টেম,আইইসি 60436 শক্তি দক্ষতা ল্যাব |
||
আইইসি 60436 ডিশওয়াশের পারফরম্যান্স টেস্ট সিস্টেম এনার্জি দক্ষতা পরীক্ষার চেম্বার
সিস্টেমের সংক্ষিপ্ত বিবরণ:
এই ডিশওয়াশার পারফরম্যান্স টেস্টিং পরীক্ষাগারটি আইইসি 60436-2015, এন 50242, এএস / এনজেডএস 2007.1, এসএএসও 2692, ইত্যাদির প্রয়োজনীয়তা পূরণ করে
নিহিত:
1 পরীক্ষার ক্ষেত্র [আকার প্রায় 5400 মিমি (দৈর্ঘ্য) * 4000 মিমি (প্রস্থ) * 2800 মিমি (উচ্চতা)]
1 সরঞ্জামের ক্ষেত্র [আকার প্রায় 5400 মিমি (দৈর্ঘ্য) * 1500 মিমি (প্রস্থ) * 2000 মিমি (উচ্চতা)]
1 দূষিত অঞ্চল [প্রায় 5400 মিমি (দৈর্ঘ্য) * 2500 মিমি (প্রস্থ) * 2800 মিমি (উচ্চতা)]
1 ডেটা সংগ্রহের অঞ্চল এবং ইত্যাদি

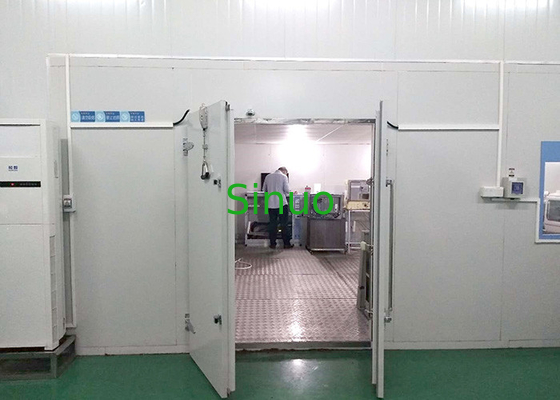

চেম্বারের দেহের বৈশিষ্ট্যগুলি:
তাপ নিরোধক কক্ষের অভ্যন্তরটিতে পরীক্ষার ক্ষেত্র রয়েছে, যা ধ্রুবক তাপমাত্রা এবং আর্দ্রতা, বায়ু সরবরাহ এবং রিটার্ন এয়ার আউটলেটগুলি এবং মেঝে ড্রেনগুলির জন্য নকশাকৃত।স্থলটি কংক্রিটের তৈরি, স্থলটিতে নিকাশী চ্যানেল এবং শীর্ষে স্টেইনলেস স্টিলের গ্রিলল রয়েছে।
অভ্যন্তরীণ পরীক্ষার ক্ষেত্রের শরীর 75 মিমি পলিউরিথেন ইনসুলেশন বোর্ড কাঠামো গ্রহণ করে এবং পরীক্ষাগারের শীর্ষে অরিফিস প্লেটের বায়ু সরবরাহের উপাদানটি মরিচা-প্রমাণ অ্যালুমিনিয়াম দিয়ে তৈরি।
আলোর প্রয়োজনীয়তা মেটাতে পরীক্ষাগারে অ্যান্টি-আর্দ্রতা এলইডি আলো lighting
বায়ু চিকিত্সা সিস্টেমটি পরীক্ষার জায়গায় অবস্থিত।
অভ্যন্তরীণ খোলার ফাংশন সহ পরীক্ষার ক্ষেত্রটিতে একটি দ্বৈত-খোলার দরজা রয়েছে।
প্রধান বৈদ্যুতিক উপাদানগুলির তালিকা:
| কোন .: | উপাদানের নাম | সবিস্তার বিবরণী | তরবার | একক | Qty | মন্তব্য |
| 1 | মনিটর | 19 ইঞ্চি এলসিডি ডিসপ্লে, ওয়াইডস্ক্রিন | PHILIPS | সেট | 1 | |
| 2 | শিল্প কম্পিউটার | মূলধারার কনফিগারেশন (মেমরি 8 জি, হার্ড ডিস্ক 500 জি, যথাক্রমে আরএস 232 এর 4 টিরও বেশি এবং আরএস485 সিরিয়াল পোর্টগুলি যথাক্রমে) | Advantech | সেট | 1 | |
| 3 | মুদ্রাকর | সেট | 1 | ক্লায়েন্ট দ্বারা প্রস্তুত | ||
| 4 | ইউ। পি। এস | ইনপুট AC220V, আউটপুট AC220V, পাওয়ার 500W | পূর্ব | সেট | 1 | |
| 5 | পিএলসি | এফপি সিরিজের পাওয়ার সাপ্লাই AC220V | Matsushita | সেট | 1 | |
| 6 | ব্যাকআপ ব্যাটারি | এফপি সিরিজ | Matsushita | সেট | 1 | |
| 7 | যোগাযোগ কার্ড | এফপি সিরিজ | Matsushita | সেট | 1 | |
| 8 | ফাংশন কার্ড | এফপি সিরিজ | Matsushita | সেট | 1 | |
| 9 | অ্যানালগ ইনপুট মডিউল | এফপি সিরিজ | Matsushita | সেট | 1 | |
| 10 | ছাঁকনি | 3A, AC220V | চীনের তৈরী | সেট | 1 | |
| 11 | পাওয়ার সাপ্লাই সুইচিং | এস-250-24 | চীনের তৈরী | পিসি | 1 | |
| 12 | ফুটো সুরক্ষা সুইচ | DZ47LE-32 C16 2P | CHINT | পিসি | 17 | |
| 13 | ফুটো সুরক্ষা সুইচ | ডিজেড 47 এল -32 সি 32 3 পি | CHINT | পিসি | 3 | |
| 14 | ফুটো সুরক্ষা সুইচ |
DZ158LE-125 (বর্তমান 100 এ, 2 খুঁটি) |
CHINT | পিসি | 4 | |
| 15 | এসি যোগাযোগকারী | NC1-12, AC220V | CHINT | পিসি | 4 | |
| 16 | এসি যোগাযোগকারী | NC1-25, AC220V | CHINT | পিসি | 3 | |
| 17 | মধ্যবর্তী রিলে | MY2NJ-অতিরিক্ত DC24V | Omron | পিসি | 20 | |
| 18 | রিলে বেস | PYF08A | Omron | পিসি | 20 | |
| 19 | রিলে কার্ড | PYP-ক 1 | Omron | পিসি | 40 | |
| 20 | থ্রি-কালার লাইট | বুজারের সাথে ডিসি 24 ভি | পিসি | 1 | ||
| 21 | পাওয়ার সুইচ বোতাম | লক ছাড়াই হালকা (AC220V) সহ 22 মিমি, সবুজ | ONPOW | পিসি | 1 | |
| 22 | পাওয়ার সুইচ বোতাম | Mm 22 মিমি, হালকা এবং লক ছাড়াই, লাল | ONPOW | পিসি | 1 | |
| 23 | জরুরী স্টপ সুইচ | Mm 22 মিমি, লাল | ONPOW | পিসি | 1 | |
| 24 | গ্লাস বীমা টিউব | বেস সহ 5 এ | সেট | 2 | ||
| 25 | সকেট | ফাইভ হোল ইউনিভার্সাল সকেট, 10 এ | ষাঁড় | সেট | 16 | |
| 26 | সকেট | ফাইভ হোল ইউনিভার্সাল সকেট, 16 এ | ষাঁড় | সেট | 4 | |
| 27 | বৈদ্যুতিক প্যারামিটার টেবিল | 8718C / WT310 | কিংজি / যোকোগাওয়া | সেট | 4 | |
| 28 | তাপমাত্রা পরিদর্শন যন্ত্র | প্যানেল মাউন্টিং, 10 চ্যানেলের উপরে থার্মোকল ইনপুট, যথার্থতা ± 0.5 ℃ ℃Modbus-RTU প্রোটোকল সহ আরএস -445 যোগাযোগ ইন্টারফেস | চীনের তৈরী | পিসি | 4 | |
| 29 | জল কঠোরতা পরীক্ষক | পরিমাপের পরিসীমা: 0 ～ 1000.0mg / L, নির্ভুলতা 5%, অনলাইন পরীক্ষা (Modbus-RTU প্রোটোকল আরএস -485 যোগাযোগ ইন্টারফেস সহ) | চীনের তৈরী | পিসি | 1 | |
| 30 | বৈদ্যুতিন চৌম্বকীয় ফ্লোমিটার | পরিমাপের পরিসীমা: 0 ～ 20L / মিনিট, নির্ভুলতা 1%, Modbus-RTU প্রোটোকল আরএস -445 যোগাযোগ ইন্টারফেস সহ | FISCHER | পিসি | 4 | |
| 31 | চাপ সেন্সর | পরিমাপের পরিসীমা: 0 ～ 1.5MPa, যথার্থতা ± 0.5%, আউটপুট সিগন্যাল DC4-20mA | Setra | পিসি | 3 | |
| 32 | ফ্রিকোয়েন্সি শক্তি | 10 কেডব্লু (তিন-পর্যায়ে ইনপুট, একক-পর্যায়ে আউটপুট, আউটপুট ভোল্টেজ: AC0-300V সামঞ্জস্যযোগ্য, ফ্রিকোয়েন্সি 45-64Hz সামঞ্জস্যযোগ্য) | Ainuo | সেট | 2 | |
| 33 | বিস্ফোরণ-প্রুফ লাইট | এসি 220V, 60 ডাবলু এবং তার বেশি | চীনের তৈরী | সেট | 6 | |
| 34 | সলিড স্টেট রিলে | ইনপুট ডিসি ভোল্টেজ, আউটপুট AC380V, বর্তমান 45A রেট করা হয়েছে | Ynagming | সেট | 1 |
