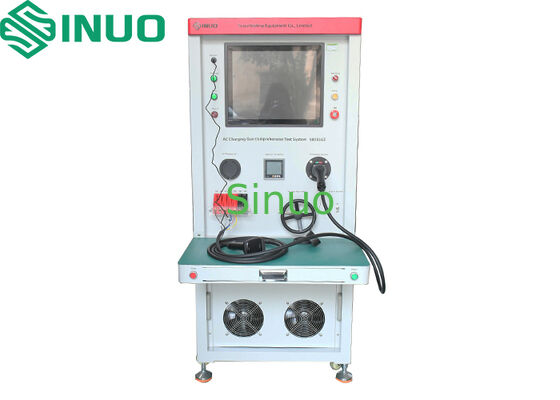

GB/EU/UL স্ট্যান্ডার্ডের জন্য ভেহিকেল চার্জিং গান কম্প্রিহেনসিভ টেস্ট সিস্টেম
| Supports Standards: | জিবি/ইইউ/ইউএল স্ট্যান্ডার্ড | Test Station: | একক স্টেশন |
| Thermistor Testing Range: | 100 - 50,000 Ω | Current Carrying Capacity: | 0-35A |
| Test Function: | সমন্বিত প্রতিরোধ, ধারাবাহিকতা, এবং এইচভি অস্তরক পরীক্ষা | Data Management: | QR কোড ট্রেসেবিলিটি এবং স্বয়ংক্রিয় রিপোর্ট তৈরি |
| High Light: | ভেহিকেল চার্জিং গান টেস্ট সিস্টেম,GB EU UL চার্জিং টেস্ট ইকুইপমেন্ট,ওয়ারেন্টি সহ ভেহিকেল টেস্টিং ইকুইপমেন্ট |
||
- পৃথক তারের জন্য ভাঙ্গন, অবিচ্ছিন্নতা, শর্ট সার্কিট এবং তারের ক্রম পরীক্ষা
- প্রধান কন্ডাক্টরের অবিচ্ছিন্নতা প্রতিরোধ পরীক্ষা
- অন্তর্নির্মিত প্রতিরোধের পরিমাপ (প্রশ্ন-বোতাম সুইচগুলির চাপানো এবং চাপানো অবস্থায় সহ)
- বর্তমান বহন ক্ষমতা যাচাইকরণ এবং ভোল্টেজ ড্রপ পরিমাপ
- তারের মধ্যে বিচ্ছিন্নতা পরীক্ষা
- তারের মধ্যে ডাইলেক্ট্রিক প্রতিরোধ (উচ্চ-ভোল্টেজ) পরীক্ষা
- থার্মোকপল তারের পরীক্ষা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পাওয়ার সাপ্লাই | এক-ফেজ এসি 220V / 50Hz |
| বায়ু সরবরাহ | 0.6 এমপিএ |
| নিয়ন্ত্রণ ব্যবস্থা | পিএলসি + ইন্ডাস্ট্রিয়াল পিসি |
| বারকোড স্ক্যানিং | ইন্টিগ্রেটেড স্ক্যানার পরীক্ষার নমুনার উপর বারকোড / কিউআর কোডগুলি পড়ে, যা ট্র্যাকযোগ্যতার জন্য পরীক্ষার রেকর্ডগুলির সাথে স্বয়ংক্রিয়ভাবে সংযুক্ত করতে সক্ষম করে |
| তারের অবিচ্ছিন্নতা পরীক্ষা | PLC ইনপুট/আউটপুট স্ক্যানিং দ্বারা স্বয়ংক্রিয় পাস/ব্যর্থতা নির্ধারণের মাধ্যমে বিরতি, ধারাবাহিকতা, শর্ট সার্কিট এবং তারের ক্রম পরীক্ষা |
| অন্তর্নির্মিত প্রতিরোধের পরিসীমা | 1 - 5000 Ω, নির্ভুলতাঃ 1% কনফিগারযোগ্য উপরের/নীচের সীমা সহ |
| সিসি এবং পিই প্রতিরোধের | 16A এসি প্লাগঃনা চাপানো RC: 680Ω, চাপানো RC+R4: 3.38 kΩ 32A এসি প্লাগঃনা চাপানো RC: 220Ω, চাপানো RC+R4: 3.52 kΩ 63A এসি প্লাগঃনা চাপানো RC: 100Ω, চাপানো RC+R4: 3.4 kΩ পরিমাপের নির্ভুলতাঃ ১-২% |
| থার্মিস্টর পরীক্ষার পরিসীমা | 100 - 50,000 Ω, নির্ভুলতাঃ কনফিগারযোগ্য সীমাবদ্ধতার সাথে 2% |
| বর্তমান বহন ক্ষমতা এবং ভোল্টেজ ড্রপ পরীক্ষা | নামমাত্র এবং ওভারলোডের অবস্থার অধীনে সংযোগকারীগুলির মধ্যে ভোল্টেজ ড্রপ পরিমাপ করে। বিল্ট-ইন তিন-ফেজ নিয়মিত ট্রান্সফরমারঃ 0-380V আউটপুট, নিয়মিত তিন-ফেজ লোড 0-35A। সমর্থিত পরীক্ষার পরিসীমাঃ 3.৩ কিলোওয়াট ১৬ এ একক ফেজ, 7.4 কিলোওয়াট 32A এক-ফেজ, 11 কিলোওয়াট 16A তিন-ফেজ, 22 কিলোওয়াট 32A তিন-ফেজ |
| আইসোলেশন প্রতিরোধের পরীক্ষা | এক-ফেজঃ L-N, L-E, E-N. তিন-ফেজঃ L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3. পরামিতিঃ পরীক্ষার ভোল্টেজঃ DC 100-1000V (নিয়মিত), নিম্ন সীমাঃ 1 M-1 GΩ (নিয়মিত),নির্ভুলতাঃ ± 5%, যখন প্রতিরোধ < সেট মান তখন অ্যালার্ম |
| ডাইলেক্ট্রিক প্রতিরোধের (হাই-পট) পরীক্ষা | এক-ফেজঃ L-N, L-E, E-N. তিন-ফেজঃ L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3. পরামিতিঃ পরীক্ষার ভোল্টেজঃ AC 0-5 kV / DC 0-6 kV (নিয়মিত), ফুটো প্রবাহের সীমাঃএসি ০.1-20 mA, DC 0.01-5 mA, নির্ভুলতাঃ ±1.5% + 3 ডিজিট, প্রোগ্রামযোগ্য সমন্বয় সহ ডিজিটাল ভোল্টেজ প্রদর্শন, যদি ফুটো প্রবাহ সেট মান অতিক্রম করে তবে অ্যালার্ম |
| টেস্ট স্টেশন | একক স্টেশন, প্রতি পরীক্ষায় একটি পণ্য |
| প্লাগ হোল্ডার | ইইউ এসি গাড়ির প্লাগ ধারক, ইইউ এসি প্যাডেস্টাল প্লাগ ধারক, GB এসি প্লাগ ধারক, মার্কিন এসি প্লাগ ধারক |
| লেজ প্লেট | পরীক্ষার পণ্যের সাথে মিলে যাওয়া বিশেষ প্রেসিং ফিক্সচার, ক্ল্যাম্প এবং সুরক্ষা প্লেট সহ |
| সকেট উচ্চতা | ৭৫০-১০০০ মিমি, আর্গোনমিক ডিজাইন |
| কম্পিউটার সফটওয়্যার | ব্যাপক পরামিতি কনফিগারেশন সহ উইন 7 এবং উইন 10 সমর্থন করে। সহজ অ্যাক্সেস, দেখার এবং বিশ্লেষণের জন্য রিয়েল-টাইম পরীক্ষার ফলাফল সংরক্ষণ।অপশনাল এমইএস সিস্টেম সংযোগের জন্য সংরক্ষিত যোগাযোগ ইন্টারফেসটেস্ট ডেটা TXT বা এক্সেল ফরম্যাটে এক্সপোর্টযোগ্য |
| মাত্রা | W 900 × D 800 × H 1800 মিমি |
| ওজন | প্রায় ৩০০ কেজি |
| অতিরিক্ত বৈশিষ্ট্য | লকিং ফাংশন সহ মোবাইল রোলার। এমইএস সংযোগঃ ঐচ্ছিক, অতিরিক্ত খরচ প্রযোজ্য |
