পণ্যের বিবরণ

বাড়ি > পণ্য >

IEC 61851-1 বৈদ্যুতিক যানবাহন পরিবাহী চার্জিং সিস্টেম IK কোড পরীক্ষার সরঞ্জাম

পণ্য

বৈদ্যুতিক সরঞ্জাম পরীক্ষার সরঞ্জাম

মেডিকেল ডিভাইস টেস্টিং সরঞ্জাম

IEC 62368 পরীক্ষার সরঞ্জাম

আমাদের সাথে যোগাযোগ

sales@sinuotek.com

+86 13527656435

যোগাযোগ করুন

IEC 61851-1 বৈদ্যুতিক যানবাহন পরিবাহী চার্জিং সিস্টেম IK কোড পরীক্ষার সরঞ্জাম

MOQ:	1
দাম:	আলোচনাযোগ্য
স্ট্যান্ডার্ড প্যাকেজিং:	পাতলা পাতলা কাঠের কেস
প্রসবের সময়ের:	30 দিন
মূল্যপরিশোধ পদ্ধতি:	টি/টি
সরবরাহ ক্ষমতা:	প্রতি মাসে 20 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

Sinuo

সাক্ষ্যদান

Calibration Certificate (Cost Additional)

মডেল নম্বার

SNQC1008B

প্রভাব শক্তি:

5, 20J

সমতুল্য ভর:

1.7 কেজি, 5 কেজি ± 1%

উচ্চতা পরিসীমা:

200-2500 মিমি

সুইং টিউব দৈর্ঘ্য:

1000 মিমি

টিউব ব্যাস:

15.9 মিমি

রিলিজ পদ্ধতি:

ইলেক্ট্রোম্যাগনেটিক রিলিজ

ড্রপ হাইট:

0-500 মিমি

উত্তোলন পদ্ধতি:

মোটর চালিত

প্রভাব উচ্চতা:

300 - 2000 মিমি

বিশেষভাবে তুলে ধরা:

পরিবাহী চার্জিং পরীক্ষা সরঞ্জাম

IEC 61851-1 পরীক্ষার সরঞ্জাম

IK কোড পরীক্ষার সরঞ্জাম

পণ্যের বর্ণনা

আইইসি ৬১৮৫১-১ বৈদ্যুতিক যানবাহনের চালকীয় চার্জিং সিস্টেম আইকে কোড পরীক্ষার সরঞ্জাম

প্রয়োগকৃত মানদণ্ড ও ধারা

IEC60068-2-75:2014 পরিবেশগত পরীক্ষা - পার্ট 2-75: পরীক্ষা - পরীক্ষা Eh: হ্যামার পরীক্ষা
IEC62262:2021 বৈদ্যুতিক সরঞ্জামগুলির বাহ্যিক যান্ত্রিক প্রভাবের বিরুদ্ধে আবরণ দ্বারা প্রদত্ত সুরক্ষা ডিগ্রি (আইকে কোড)
IEC 61851-1-2017 বৈদ্যুতিক যানবাহনের পরিবাহী চার্জিং সিস্টেম - পার্ট 1: সাধারণ প্রয়োজনীয়তা 12.11
আইইসি ৬২৪৭৭-১ঃ২০২২ পাওয়ার ইলেকট্রনিক কনভার্টার সিস্টেম এবং সরঞ্জামগুলির জন্য নিরাপত্তা প্রয়োজনীয়তা - পার্ট ১ঃ সাধারণ ৫।2.2.4.3
নোট/টি৩৩০০৮.১-২০১৮-এর ধারা ৫.১৯, নোট/টি৩৩০০১-২০১৮-এর ধারা ৭.১৫, নোট/টি৩৩০০২-২০১৮-এর ধারা ৭.১১ এবং ১০।2.701.২ আইইসি ৬২৪৩৯-৭:2022

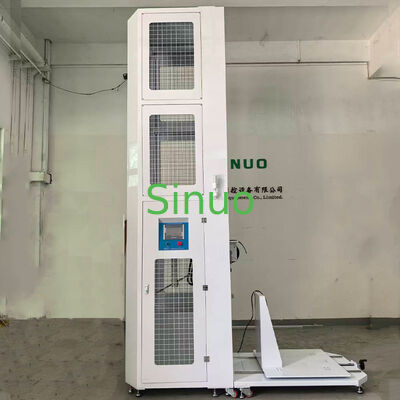

উদ্দেশ্য, সরঞ্জাম নীতি এবং কাঠামো

এই সরঞ্জামটি বৈদ্যুতিক গাড়ির চার্জিং পিল বা চার্জিং গাড়ির বিতরণ ক্যাবিনেটের যান্ত্রিক শক্তি পরীক্ষা করার জন্য ব্যবহৃত হয়।

পরীক্ষার EHA অনুযায়ীঃ পেন্ডুলাম এবং প্রভাব উপাদান একটি নির্দিষ্ট উচ্চতায় একটি 1 মিটার পেন্ডুলাম টিউব মাধ্যমে অবাধে মুক্তি হয়। তারা উল্লম্ব দিকের সর্বনিম্ন বিন্দুতে নমুনা আঘাত।মহাকর্ষীয় সম্ভাব্য শক্তিকে গতিশক্তিতে রূপান্তরিত করে, নমুনার উপর প্রভাব পরীক্ষার উদ্দেশ্য অর্জন করা হয়।

পরীক্ষা Ehc: উল্লম্ব ড্রপ হ্যামার অনুযায়ী, প্রভাব উপাদান একটি নল মাধ্যমে একটি স্থির অবস্থা থেকে উল্লম্বভাবে নমুনা অনুভূমিক পৃষ্ঠ উপর ড্রপ করা হয়।মহাকর্ষীয় সম্ভাব্য শক্তিকে গতিশক্তিতে রূপান্তরিত করে, নমুনার উপর প্রভাব পরীক্ষার উদ্দেশ্য অর্জন করা হয়।

কাঠামো চিত্র

নিয়ন্ত্রণ ও অপারেশন

পিএলসি নিয়ন্ত্রণ, টাচস্ক্রিন অপারেশন, উত্তোলন নিয়ন্ত্রণ, মুক্তি নিয়ন্ত্রণ সমস্ত টাচস্ক্রিন অপারেশনে সংহত করা হয়। ইনফ্রারেড রিমোট কন্ট্রোলের মাধ্যমে রিমোট অপারেশনও উপলব্ধ।

পরীক্ষার নমুনা পরিসীমা

দেয়াল-মাউন্ট এবং কলাম-মাউন্ট এসি চার্জিং পিল
ক্যাবিনেট টাইপের ডিসি চার্জিং পিল

দ্রষ্টব্যঃ নমুনা প্ল্যাটফর্মে ইনস্টল করা চার্জিং পিলের আকার WDH = 1*1*2.0m অতিক্রম করতে পারবে না। মেঝেতে থাকা চার্জিং পিলের আকার 2.5m অতিক্রম করতে পারবে না।

পরীক্ষার আইটেম

পেন্ডুলাম ইমপ্যাক্ট টেস্ট (পার্শ্বীয় ইমপ্যাক্ট)
ড্রপ হ্যামার ইমপ্যাক্ট টেস্ট (উপরের পৃষ্ঠের ইমপ্যাক্ট)

ড্রাইভ এবং ট্রান্সমিশন

ড্রাইভঃ উত্তোলন একটি মোটর এবং একটি হ্রাসকারী দ্বারা চালিত হয়, যখন মুক্তি একটি ইলেক্ট্রোম্যাগনেট দ্বারা অর্জন করা হয়।

ট্রান্সমিশনঃ সুনির্দিষ্ট বল স্ক্রু + রৈখিক গাইড রেল

প্রধান পরামিতি - পেন্ডুলাম গঠন

অ্যান্টি-ইম্প্যাক্ট সেকেন্ডারি এফেক্ট ফাংশন	হ্যাঁ, একটি স্বয়ংক্রিয় লকিং রিবাউন্ড সুইং টিউব রয়েছে, যা নিশ্চিত করে যে কোনও দ্বিতীয় ধাক্কা হবে না।
সুইং টিউব উত্তোলন ও নামানোর পদ্ধতি	মোটর ড্রাইভ, উচ্চতা মান টাচস্ক্রিন ইনপুট
পেন্ডুলাম রিলিজ পদ্ধতি	ইলেক্ট্রোম্যাগনেট মুক্তি, এক ক্লিক মুক্তি
পেন্ডুলাম ইম্প্যাক্ট এনার্জি	5, 20J শক্তি (IK08, IK10 স্তর)
পেন্ডুলাম ইমপ্যাক্ট এলিমেন্ট সমতুল্য ভর	1.7 কেজি, 5 কেজি ± 1%, ওসিলেটিং টিউবের সাথে মিলিত হলে সমতুল্য ভর অর্জন করে
সুইং টিউব	ইস্পাত পাইপ যার দৈর্ঘ্য 1000 মিমি এবং বাইরের ব্যাসার্ধ 15.9 মিমি (5, 20J)
নমুনার আঘাত উচ্চতার অবস্থান	বৈদ্যুতিকভাবে উপরে এবং নিচে নিয়মিত, স্ট্রোক পরিসীমা 300 - 2000 মিমি, টাচ স্ক্রিন দ্বারা নিয়ন্ত্রিত
ড্রপ উচ্চতা	0 - 500 মিমি, স্কেল ডিসপ্লে সহ, সামঞ্জস্যযোগ্য প্রভাব কোণ

প্রধান পরামিতি - ড্রপ হ্যামার কাঠামো

ড্রপ হ্যামার উত্তোলন এবং নামানোর পদ্ধতি	মোটর ড্রাইভ, উচ্চতা মান টাচস্ক্রিন ইনপুট
ড্রপ হ্যামার রিলিজ পদ্ধতি	ইলেক্ট্রোম্যাগনেট মুক্তি, এক ক্লিক মুক্তি
ড্রপ-ওয়েট প্রভাব শক্তি	5, 20J শক্তি (IK08, IK10 স্তর)
ড্রপ হ্যামার ইমপ্যাক্ট এলিমেন্ট সমতুল্য ভর	1.7 কেজি, 5 কেজি ± 1%, পতনের হ্যামারের সমতুল্য ভর তার নিজের ওজনের সমান
ক্যাথেটার	5J এবং 20J ড্রপ হ্যামার কন্ডাক্ট প্রতিটি
বেস প্লেট	ভার বহনকারী ইস্পাতের বেস প্লেট
নমুনার আঘাতের উচ্চতার অবস্থান	উপরে এবং নিচে বৈদ্যুতিকভাবে নিয়মিত, ভ্রমণ পরিসীমা 300 - 2000mm, টাচ স্ক্রিন দ্বারা নিয়ন্ত্রিত
নমুনার আঘাতের অনুভূমিক অবস্থান	সামঞ্জস্যযোগ্য ড্রপ হ্যামার যন্ত্রপাতি এক্সটেনশন অবস্থান উপরের পৃষ্ঠের বিভিন্ন পয়েন্ট প্রভাবিত করার উদ্দেশ্য অর্জন করতে
পতনের হ্যামারের ড্রপ উচ্চতা	0 - 500 মিমি, টাচস্ক্রিন প্রদর্শন। টাচস্ক্রিন বোতামগুলি ব্যবহার করে, প্রাথমিক যোগাযোগের পরে, সেটিং উচ্চতা সামঞ্জস্য করা যেতে পারে।

প্রধান পরামিতি - নমুনা প্ল্যাটফর্মের কাঠামো

আকার	1.0 * 1.2 মিটার, 1 * 1 মিটার নমুনা ধারণ করতে সক্ষম
বেস প্লেট	10 মিমি পুরু, নমুনা মাউন্ট করার জন্য উপরে গহ্বরযুক্ত ইনস্টলেশন গর্তের সাথে
কলাম	নমুনা মাউন্ট জন্য কলাম ইনস্টল করুন এবং ব্যাকপ্লেট সঙ্গে এটি মেলে
দ্রুত সংযোগ বিচ্ছেদ কাঠামো	এটি প্রভাব ফ্রেমের সাথে সংযুক্ত এবং পৃথক করা যেতে পারে। ছোট নমুনা পরীক্ষা পরিচালনার সময়, এটি সংযুক্ত মোডে ব্যবহৃত হয়; বড় আকারের ডিসি পাইল পরিচালনার সময়, এটি পৃথক মোডে ব্যবহৃত হয়।
ফাংশন	মোটর ওভারলোড সুরক্ষা জরুরী স্টপ সুরক্ষা তিন রঙের নির্দেশক লাইট দিয়ে সজ্জিতঃ হলুদ - স্ট্যান্ডবাই অবস্থা নির্দেশ করে, সবুজ - চলমান অবস্থা নির্দেশ করে, লাল - বিপদাশঙ্কা অবস্থা নির্দেশ করে।রিয়েল-টাইম স্ট্যাটাস নির্দেশ দেওয়া হয়. ফুটো সুরক্ষা
গতির মোড	ইম্প্যাক্ট ফ্রেম এবং নমুনা প্ল্যাটফর্মটি সমর্থনকারী এবং রোলার টাইপ পা দিয়ে সজ্জিত, যা সরানো যায় এবং স্থলকে সমর্থন করার জন্য লক করা যেতে পারে।

সংযোজনঃ টেবিল ১ - প্রভাব উপাদানগুলির বৈশিষ্ট্য

শক্তি / জ	≤১ ±১০%	২ ± ৫%	৫ ± ৫%	১০ ±৫%	২০ ±৫%	৫০ ±৫%
সমতুল্য ভর ± 2% কেজি	0.25 ((0.2)	0.5	1.7	5	5	10
উপাদান	নাইলন		ইস্পাত
R/mm	10	25	25	50	50	50
ডি/মিমি	18.5 ((২০)	35	60	80	100	125
f/mm	6.২(১০)	7	10	20	20	25
r/mm	-	-	6	-	10	17
ল/মিমি	সমতুল্য মান-সংশোধিত মান অনুযায়ী, পরিশিষ্ট A দেখুন

টেবিল ২ - পতনের উচ্চতা

শক্তি/জুল	0.14	0.2	(0.3)	0.35	(0.4)	0.5	0.7	1	2	5	10	20	50
সমতুল্য ভর/কেজি	0.25	(0.2)	0.25	(0.2)	0.25	(0.2)	(0.2)	0.25	0.5	1.7	5	5	10
ড্রপ উচ্চতা ± 1% মিমি	56	(১০০)	80	(150)	140	২০০)	২৫০	200	400	300	200	400	500

দ্রষ্টব্য ১ঃ ৩-এ দেখুন।2.২ দ্রষ্টব্যঃ দ্রষ্টব্য ২ঃ এই বিভাগে শক্তির একক জাউল (জে) স্ট্যান্ডার্ড মহাকর্ষীয় ত্বরণ (জি) থেকে প্রাপ্ত এবং জি 10 মিটার / সেকেন্ডে ঘূর্ণিত হয়।

টেবিল ৩ - আইকে কোড এবং সংশ্লিষ্ট সংঘর্ষের শক্তির মধ্যে সম্পর্ক

আইকে কোড	IK00	IK01	IK02	IK03	IK04	আইকে০৫	IK06	IK07	IK08	IK09	IK10	IK11
সংঘর্ষের শক্তি / J	a	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20	50

দ্রষ্টব্যঃ আইকে১১ অত্যন্ত কঠোর আউটডোর অ্যাপ্লিকেশনগুলিতে বিশেষ আবরণ বা সুরক্ষা গ্রিডগুলির জন্য ব্যবহৃত হয়। যখন প্রাসঙ্গিক পণ্য মান অন্যথায় নির্দিষ্ট করে, আইকে১১ স্লাইডিং পরীক্ষার প্রতিস্থাপন করতে পারে না।

a এই মান অনুযায়ী, কোন সুরক্ষা নেই।
