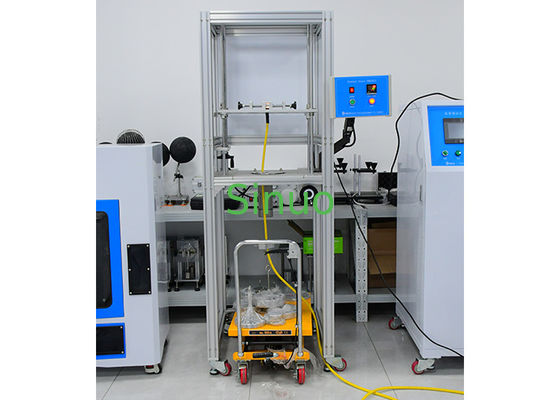

Terminal Tester IEC 62196-1 Figure 7 Screw Terminal Strength & Durability Testing Machine

পণ্য

বৈদ্যুতিক সরঞ্জাম পরীক্ষার সরঞ্জাম

মেডিকেল ডিভাইস টেস্টিং সরঞ্জাম

বৈদ্যুতিক ল্যাবের জন্য পরীক্ষার সরঞ্জাম

আমাদের সাথে যোগাযোগ

Ms. Zoe Zou

sales@sinuotek.com

86-020-39185976

যোগাযোগ করুন

Terminal Tester IEC 62196-1 Figure 7 Screw Terminal Strength & Durability Testing Machine

MOQ:	1
মূল্য:	Customized
স্ট্যান্ডার্ড প্যাকেজিং:	পাতলা পাতলা কাঠ
প্রসবের সময়ের:	30 দিন
মূল্যপরিশোধ পদ্ধতি:	টি/টি
সরবরাহ ক্ষমতা:	প্রতি মাসে 1 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

Sinuo

সাক্ষ্যদান

Calibration Certificate (Cost Additional)

মডেল নম্বার

SNQC1012

পরীক্ষা কেন্দ্র:

লোড ওজন:

0.4-70.3 কেজি

ঘোরানো ব্যাস:

75 মিমি

পরীক্ষার হার:

(10±2) r/মিনিট

টেস্ট টাইমস:

1-999999 বার

পরীক্ষা উচ্চতা:

260-660 মিমি

নিয়ন্ত্রণ পদ্ধতি:

বোতাম নিয়ন্ত্রণ

বিদ্যুৎ সরবরাহ:

AC220V, 60Hz

পণ্যের বর্ণনা

Terminal Tester IEC 62196-1 Figure 7 Screw Terminal Strength & Durability Testing Machine

Product Information:

This Terminal Testing Machine is specially designed in accordance with IEC 62196-1:2022 clause 13.3.1, figure 12, and table 3. It is used to evaluate the strength, durability, and reliability of clamping screw terminals to ensure safe performance under normal operating conditions.

The equipment checks whether the screw terminal design prevents over-damage to the wire and withstands mechanical stress during normal use. With preset testing cycles, automatic stop, and alarm function, the tester provides accurate and efficient compliance testing for electrical accessories.

Key Features:

Conforms to IEC 62196-1:2022 requirements

Preset testing times (1~9999 cycles, default 150 times in 15 min)

Automatic stop with alarm when cycles are completed

Adjustable rotating weight from 0.4 to 70.3 kg

Rotating speed: (10 ± 2) r/min

Wide range of bushing hole diameters: 6.5mm to 44.5mm

Adjustable test height: 260–660mm

Robust design for long-term durability

Technical Parameters:

Parameter	Specification
Power Supply	AC220V, 50/60Hz
Counting Range	1 ~ 9999 cycles (default: 150 times / 15 min)
Rate of Testing	(10 ± 2) r/min
Rotating Weight	0.4 ~ 70.3 kg (details per IEC table 3)
Rotating Diameter	75 mm
Bushing Hole Diameters	6.5, 9.5, 13, 14.5, 15.9, 19.1, 22.2, 25.4, 28.6, 31.8, 38.1, 44.5 mm
Adjustable Height (H)	260 ~ 660 mm
Machine Dimensions (L×W×H)	790 × 400 × 1500 mm

The busing and mass configuring is as following table:

Terminal Tester IEC 62196-1 Figure 7 Screw Terminal Strength & Durability Testing Machine 0
