আইইসি 60309 চার্জিং ইন্টারফেস তাপমাত্রা বৃদ্ধি পরীক্ষা সিস্টেম ইভি চার্জিং বন্দুক পরীক্ষা

আইইসি 60309 চার্জিং ইন্টারফেস তাপমাত্রা বৃদ্ধি পরীক্ষা সিস্টেম ইভি চার্জিং বন্দুক পরীক্ষা

স্ট্যান্ডার্ডঃ

তাপমাত্রা মনিটরিং সংশ্লিষ্ট ক্লজ 6.2.9 এবং 7.24, তাপমাত্রা বৃদ্ধি সংশ্লিষ্ট ক্লজ 6.3.13 এবং 7.24 GB/T 20234.1-2023 মান, তাপমাত্রা সনাক্তকরণ সংশ্লিষ্ট ক্লজ 10.3.20GB/T 20234.4-2023 মানদণ্ডের 8.13 এবং 9 অনুচ্ছেদের সাথে সামঞ্জস্যপূর্ণ পৃষ্ঠের তাপমাত্রা এবং টার্মিনাল তাপমাত্রা।13. চার্জিং সংযোগ উপাদানটির তাপমাত্রা বৃদ্ধি পরীক্ষাটি এফ অনুচ্ছেদের এফ ২ এবং এফ ৩-এ নির্দিষ্ট পদ্ধতি অনুসারে করা হবে।

GB2099, GB7251, GB11022, GB11918, GB13140, GB14048, GB15092, GB15287, GB15288, GB16915, GB17465, UL310, UL498, UL817, UL941, UL1059, IEC60309, IEC60998, IEC60669, IEC61058, IEC60439, EIA-364-70;তাপমাত্রা বৃদ্ধি পরীক্ষার জন্য রেফারেন্স পরীক্ষার যন্ত্রটি পরিশিষ্ট B এর সাথে সামঞ্জস্যপূর্ণ.

সরঞ্জামের বৈশিষ্ট্যঃ

এটি স্বতন্ত্র প্রোগ্রামিং সফ্টওয়্যার এবং কম্পিউটার নিয়ন্ত্রিত অপারেশন গ্রহণ করে। সমস্ত স্ট্যান্ডার্ড পরীক্ষার পদ্ধতি এবং ডেটা রায়গুলি সিস্টেম দ্বারা নিয়ন্ত্রিত হয়, যা এটি পরিচালনা করা সহজ করে তোলে।এটি লোড বর্তমান সংযুক্ত করা হয় যখন চার্জিং ইন্টারফেস এবং বৈদ্যুতিক আনুষাঙ্গিক পৃষ্ঠ উত্তাপ মূল্যায়ন করতে ব্যবহৃত হয়, এবং ইলেক্ট্রোড তাপমাত্রা বৃদ্ধি মানের প্রয়োজনীয়তা পূরণ করে কিনা।

প্রধান প্রযুক্তিগত পরামিতিঃ

1আউটপুট স্টেশনঃ ১টি এসি স্টেশন।

সর্বাধিক আউটপুট ভোল্টেজঃ এসি একক-ফেজ এসি10V।

আউটপুট ধ্রুবক নিয়মিত পরীক্ষার বর্তমানঃ AC10 ~ 1400A।

বর্তমান প্রদর্শনের নির্ভুলতাঃ ± (0.25% রিডিং + 0.25% ব্যাপ্তি), রেজোলিউশন 1A।

ভোল্টেজ প্রদর্শনের নির্ভুলতাঃ ± (0.25% রিডিং + 0.25% ব্যাপ্তি), রেজোলিউশন 0.01V।

পরীক্ষার বর্তমান স্থিতিশীলতাঃ ± ((১% সেট মান + ০.৫ এ), প্রতিক্রিয়া সময় প্রায় ১ সেকেন্ড।

2নিয়ন্ত্রণ যোগাযোগ শক্তি সরবরাহঃ বর্তমান পরিসীমা এসি (0 ~ 2) এ।

3. কাজের মোডঃ ক্রমাগত মোড, অন-অফ মোড এবং স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ মোড।

ক্রমাগত অন-অফ মোডঃ

ধারাবাহিক মোড পরীক্ষার সময়ঃ 0.01 ₹ 99.99 ঘন্টা

চালু/বন্ধ মোড শক্তি চালু/বন্ধ সময়ঃ 0.01 ₹ 99.99 ঘন্টা

অন-অফ সময়ের সংখ্যাঃ 1~9999 বার, সংখ্যাটি পৌঁছলে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়

বর্তমান সেটিংঃ প্রোগ্রামযোগ্য সেটিং

স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ মোডঃ একটি স্থিতিশীল তাপমাত্রা বৃদ্ধি মান সেট করতে পারেন এবং স্বয়ংক্রিয়ভাবে উপযুক্ত বর্তমান মান খুঁজে

তাপমাত্রা বৃদ্ধি সেটিং পরিসীমাঃ 0 ̊100°C

স্থিতিশীল নির্ভুলতা ±0.5°C

স্বয়ংক্রিয়ভাবে তাপমাত্রা বৃদ্ধি মান প্রয়োজন বর্তমান ফলাফল পেতে

4তাপমাত্রা বৃদ্ধি পরীক্ষা (আমদানিকৃত তাপমাত্রা সংগ্রহ মডিউল):

তাপমাত্রা পরিমাপ পরিসীমাঃ 0 ~ 260 °C, ± 0.3% পড়ার +1 °C; রেজোলিউশনঃ 0.1 °C।

তাপমাত্রা পরিমাপ পয়েন্টঃ ২০ টি চ্যানেল (এটি পরিবেষ্টিত তাপমাত্রা পরিমাপের জন্য ১ টি পয়েন্ট সহ) ।

থার্মোকপল: যন্ত্রটি J, K, T, E, S, N, B, R এবং অন্যান্য ধরনের থার্মোকপল সমর্থন করে।

তাপমাত্রা পরিমাপকারী থার্মোকপলঃ আমেরিকান Ω কোম্পানি K- টাইপ 30AWG ফিলামেন্ট থার্মোকপল, 2 মিটার দীর্ঘ, মোট 20।

তাপমাত্রা জোন্ডটি যন্ত্রের ক্ষতি না করে বিদ্যুৎ দিয়ে পরীক্ষা করা যেতে পারে।

তাপমাত্রা স্ক্যানের গতি, রেকর্ড স্টোরেজ ব্যবধানঃ সমস্ত চ্যানেলের জন্য 0.1 ~ 1800 সেকেন্ড।

তাপমাত্রা তথ্য রেকর্ডিংঃ কম্পিউটার দ্বারা স্বয়ংক্রিয়ভাবে সম্পন্ন, কম্পিউটার পরীক্ষার সফ্টওয়্যার দিয়ে কনফিগার করা।

সফটওয়্যারটি পরিবেষ্টিত তাপমাত্রা চ্যানেল সেট করতে পারে এবং তথ্য সংগ্রহের সময় পরিবেষ্টিত তাপমাত্রা স্বয়ংক্রিয়ভাবে বিয়োগ করা যেতে পারে।

5একটি টাচ স্ক্রিন ইন্টিগ্রেটেড ইন্ডাস্ট্রিয়াল কন্ট্রোল কম্পিউটার দিয়ে সজ্জিত (পেন 4/1.8G বা তার বেশি সিপিইউ, 4G মেমরি, 64G সলিড স্টেট ড্রাইভ, 15-ইঞ্চি এলসিডি মনিটর),এক্সপি ইংরেজি অপারেটিং সিস্টেম এবং অফিস প্রসেসিং সফটওয়্যার দিয়ে ইনস্টল করা.

A. পাওয়ার সেটিং মোডঃ এটিতে প্রোগ্রামযোগ্য সম্পাদনা সেটিংস রয়েছে এবং বর্তমান প্রোগ্রামগুলির 10 টিরও কম সেগমেন্ট সেট করতে পারে এবং বিভিন্ন বর্তমান মানগুলি ক্রমাগত বাস্তবায়ন করতে পারে।ঘড়ির সুইচ ফাংশন সহ, অপারেশন ইন্টারফেস সেটিং, স্বয়ংক্রিয় সমন্বয় এবং স্বয়ংক্রিয় রিসেট।

B. একাধিক কাজের মোড অপশনঃ অবিচ্ছিন্ন মোড, অন-অফ মোড, স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ মোড।

C. ডেটা প্রদর্শনঃ এটি রিয়েল টাইমে প্রতিটি চ্যানেলের তাপমাত্রা মান, বর্তমান মান এবং সময় অক্ষ বক্ররেখা প্রদর্শন করতে পারে। নমুনা ফ্রিকোয়েন্সি 100ms থেকে 1800s পর্যন্ত সামঞ্জস্যযোগ্য।ডেটা রেকর্ডিং অন্তর 100ms থেকে 1800s থেকে নিয়মিত হয়.

D. ডেটা সঞ্চয়ঃ এটিতে পরীক্ষার ডেটা স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি সঞ্চয় করার ফাংশন রয়েছে এবং স্টোরেজ স্পেস কমপক্ষে 8G।

E. ডেটা এক্সপোর্টঃ এটিতে ইউএসবি ডেটা এক্সপোর্ট ফাংশন রয়েছে, এবং ডেটা CSV, XLSX এবং অন্যান্য ফর্ম্যাট ফাইলগুলিতে এক্সপোর্ট করা যেতে পারে।

এফ. পাওয়ার সেটিং মোডঃ এটিতে প্রোগ্রামযোগ্য সম্পাদনা সেটিংস রয়েছে এবং বর্তমান আউটপুট প্রোগ্রামগুলির কমপক্ষে 10 টি অংশ সেট করতে পারে এবং বিভিন্ন বর্তমান মানগুলি অবিচ্ছিন্নভাবে বাস্তবায়ন করতে পারে।ঘড়ির সুইচ ফাংশন সহ, অপারেশন ইন্টারফেস সেটিং, স্বয়ংক্রিয় সমন্বয় এবং স্বয়ংক্রিয় রিসেট।

6পাওয়ার সাপ্লাইঃ AC220V±10%, 50/60Hz, 10KVA।

7. মাত্রাঃ প্রায় 1000mm প্রশস্ত × 1000mm গভীর × 1600mm উচ্চ, এবং প্রায় 300kg ওজনের।

ভারী-ডুয়িং ব্রেকযোগ্য চলনশীল রোলার দিয়ে সজ্জিত সহজ ফিক্সিং এবং চলাচল জন্য।

8. অতিরিক্ত লোড সুরক্ষা এবং অতিরিক্ত বর্তমান সুরক্ষা ফাংশন দিয়ে সজ্জিত।

যখন সরঞ্জামটি বন্ধ হয়ে যায়, তখন বর্তমান আউটপুট স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।

সরঞ্জামটি দীর্ঘ সময় ধরে অবিচ্ছিন্নভাবে কাজ করতে পারে এবং স্থিতিশীল এবং নির্ভরযোগ্য।

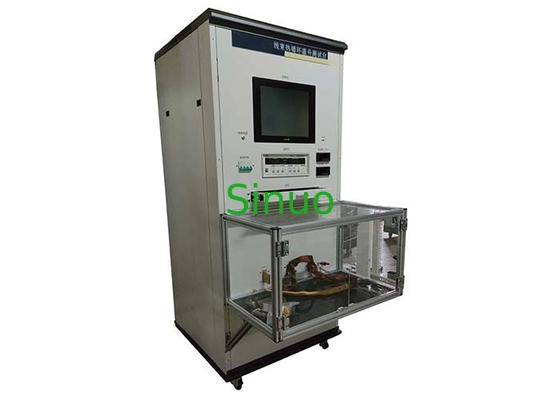

9সরঞ্জামের চিত্র (ছবিতে কম্পিউটার অন্তর্ভুক্ত):
