আইইসি 62196-1 যানবাহন সংযোগকারী 400 এ তাপমাত্রা রাইজ টেস্টিং সরঞ্জাম
| Applied Standard: | IEC 62196-1: 2020 | Applied Clause: | ধারা 24 |
| Test Content: | তাপমাত্রা বৃদ্ধি | Control Method: | পিএলসি |
| Test Channels: | 8টি চ্যানেল | Output Current: | সর্বোচ্চ 400.0A |
| Output Voltage: | AC 5V | Temperature Measurement Range: | 0~400°C |
| High Light: | 400A তাপমাত্রা রাইজ টেস্টিং সরঞ্জাম,আইইসি 62196-1 তাপমাত্রা রাইজ টেস্টিং সরঞ্জাম,যানবাহন সংযোজকগুলি তাপমাত্রা রাইজ টেস্টিং সরঞ্জাম |
||

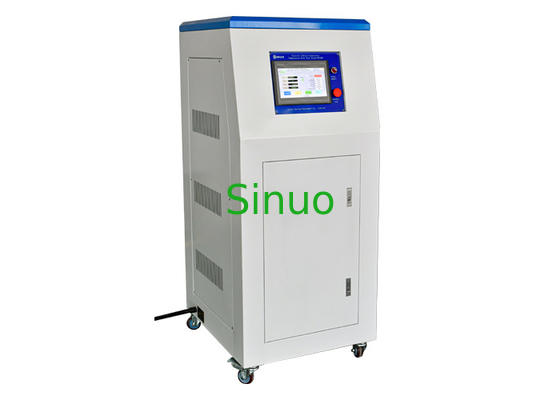

IEC 62196-1 যানবাহন সংযোগকারী 400A তাপমাত্রা বৃদ্ধি পরীক্ষার সরঞ্জাম
সরঞ্জাম ওভারভিউ:
এই তাপমাত্রা বৃদ্ধি পরীক্ষা পদ্ধতি IEC 62196-1: 2020 ধারা 24, IEC 60309-1: 2012 ধারা 22, ইত্যাদির মানক প্রয়োজনীয়তা পূরণ করে।
চার্জিং পাইল ইন্টারফেস প্লাগ এবং সকেট রেটিং কারেন্ট পাস করার পরে তাপমাত্রা বৃদ্ধি পরীক্ষা সনাক্ত করার জন্য এবং লোড কারেন্ট সংযুক্ত থাকাকালীন বৈদ্যুতিক আনুষাঙ্গিকগুলির পৃষ্ঠের গরম করার মূল্যায়ন করার জন্য এবং টার্মিনালের তাপমাত্রা বৃদ্ধির সাথে মিলিত কিনা তা নির্ধারণ করার জন্য এটি উপযুক্ত। স্ট্যান্ডার্ডের প্রয়োজনীয়তা।
সরঞ্জামের নীতি:
তাপমাত্রা বৃদ্ধি পরীক্ষা পদ্ধতিতে একটি বৈদ্যুতিক ভোল্টেজ নিয়ন্ত্রক, একটি কারেন্ট ট্রান্সডুসার, একটি পিএলসি প্রোগ্রামেবল কন্ট্রোলার, একটি কারেন্ট সেন্সর, একটি মানবিক টাচ স্ক্রিন এবং একটি চলমান চ্যাসিস থাকে।এটি স্থিরভাবে পরীক্ষার কারেন্ট আউটপুট করতে পারে এবং পাওয়ার সাপ্লাই ভোল্টেজ, সংযোগকারী তার বা কপার বার এবং নমুনার প্রতিরোধের মান ওঠানামার কারণে সৃষ্ট পরীক্ষার বর্তমানের প্রভাব দূর করতে পারে এবং পরীক্ষার ফলাফলের নির্ভুলতা উন্নত করতে পারে। .পাওয়ার সাপ্লাই কম ক্ষতি, উচ্চ দক্ষতা, সহজ অপারেশন, সম্পূর্ণ নিয়ন্ত্রণ এবং সনাক্তকরণ ফাংশন আছে.টাচ স্ক্রিন বাস্তব সময়ে প্রতিটি তাপমাত্রা পরিমাপের পয়েন্টের বর্তমান মান এবং তাপমাত্রার মান প্রদর্শন করতে পারে।তাপমাত্রার মান প্রতি 2 সেকেন্ডে রেকর্ড করা যেতে পারে এবং রিপোর্ট তৈরি করা যেতে পারে, যা একটি USB ফ্ল্যাশ ড্রাইভে সংরক্ষণ করা যেতে পারে এবং দেখার এবং মুদ্রণের জন্য একটি কম্পিউটারে অনুলিপি করা যেতে পারে।
প্রযুক্তিগত পরামিতি:
| তাপমাত্রা পরিমাপ পয়েন্ট | 8টি চ্যানেল |
| অপারেশন পদ্ধতি | কালার হিউম্যানাইজড টাচ ইন্টারফেস |
| আউটপুট কনস্ট্যান্ট অ্যাডজাস্টেবল কারেন্ট | AC 0.50～50.00～400.0A (লেভেল 1, সেট করা যেতে পারে) |
| আউটপুট বর্তমান মোড | ক্রমাগত/ বিরতিহীন |
| লোড টেস্ট আউটপুট ভোল্টেজ | AC 5V এর নিচে |
| বর্তমান রেজোলিউশন | 0.1A |
| অ্যামিটার সঠিকতা | ±1%±3 বাইট |
| ভোল্টমিটার সঠিকতা | ±1%±3 বাইট |
| ক্রমাগত মোড পরীক্ষার সময় | 0.01～99.99 ঘন্টা |
| বিরতিহীন মোড পরীক্ষার সময় | 0.01～99.99 ঘন্টা |
| ইন্টারমিটেন্ট মোড টেস্ট সাইকেল | 1～99999 চক্র, স্বয়ংক্রিয়ভাবে শাটডাউন যখন পরীক্ষা চক্র পূর্বনির্ধারিত মান পর্যন্ত পৌঁছায় |
| তাপমাত্রা পরিমাপ পরিসীমা | 0~400°C, নির্ভুলতা 0.3% রিডিং + 1°C;রেজোলিউশন: 0.1 ডিগ্রি সেলসিয়াস |
| তাপমাত্রা ডেটা অধিগ্রহণ | RS232 যোগাযোগ ইন্টারফেস এবং ডেটা রেকর্ড ইন্টারফেস কনফিগার করুন |
| তাপমাত্রা স্ক্যানিং গতি | 1 থেকে 255 সেকেন্ডের সব চ্যানেল |
| তাপমাত্রা ডেটা রেকর্ড | ইউ ডিস্কে ডাটা সংরক্ষণ করা যায় |
| তাপমাত্রা পরিমাপ থার্মোকল | আমেরিকান ওমেগা টি-টাইপ 30AWG ফিলামেন্ট থার্মোকল, দৈর্ঘ্য 2 মিটার, মোট 8 টুকরা |
| পাওয়ার সাপ্লাই | একক ফেজ AC220V±10%, 50/60Hz, 3KVA |
| সরঞ্জাম মাত্রা এবং ওজন | প্রায়.L 800mm* W 680mm* H1610mm, 125KG |
