800 এ 16 চ্যানেল বৈদ্যুতিক যানবাহন সংযোজকগুলি তাপমাত্রা রাইজ টেস্ট সিস্টেম
| Control Method: | PLC+PC | Test Channels: | 16টি চ্যানেল |
| Output Current: | 0~800A | Temperature Measurement Range: | 0~200℃ |
| Output Waveform: | এসি সাইন ওয়েভ | Waveform Distortion: | 3% এর কম |
| High Light: | 800A তাপমাত্রা বৃদ্ধি পরীক্ষা সিস্টেম,IEC 62196-1Ed যানবাহন পরীক্ষার সরঞ্জাম,16 চ্যানেল যানবাহন পরীক্ষার সরঞ্জাম |
||
IEC 62196-1: 2020 800A বৈদ্যুতিক যানবাহন প্লাগ সকেট-আউটলেট সংযোগকারীর তাপমাত্রা বৃদ্ধি পরীক্ষার সিস্টেম

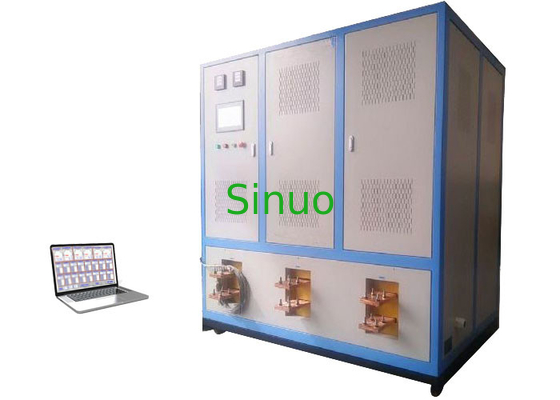

800A 16 চ্যানেল বৈদ্যুতিক যানবাহন সংযোগকারী তাপমাত্রা বৃদ্ধি পরীক্ষা সিস্টেম IEC 62196-1
পণ্যের তথ্য:
পরীক্ষার সরঞ্জামগুলি যাচাই করতে ব্যবহৃত হয় আনুষাঙ্গিকগুলি এমনভাবে তৈরি করা উচিত যাতে স্বাভাবিক ব্যবহারে তাপমাত্রা বৃদ্ধি অত্যধিক না হয়।
এটি রেট করা কারেন্ট পাস করার পরে প্লাগ, সকেট-আউটলেট এবং গাড়ির সংযোগকারীর তাপমাত্রা বৃদ্ধি, লোড কারেন্ট সংযুক্ত করার সময় বৈদ্যুতিক আনুষাঙ্গিকগুলির পৃষ্ঠের গরম করার অবস্থা এবং টার্মিনালগুলির তাপমাত্রা বৃদ্ধির সাথে মিলিত হয় কিনা তা পরীক্ষা করতে ব্যবহৃত হয়। স্ট্যান্ডার্ডের প্রয়োজনীয়তা।
নমুনা একটি কম ভোল্টেজ প্রদান করে, এবং তারপর তাপমাত্রা বৃদ্ধি একটি নির্দিষ্ট সময়ের মধ্যে সংগ্রহ করা হয়, যা মান প্রয়োজনীয়তার সাথে তুলনা করা হয়।
IEC 62196-1Ed.4CDV 2020 ক্লজ 24.1, টেবিল 10 দ্বারা এই তাপমাত্রা বৃদ্ধির পরীক্ষা পদ্ধতি প্রয়োজন।
প্রযুক্তিগত পরামিতি:
1. ইনপুট পাওয়ার: প্রধান সার্কিট পাওয়ার সাপ্লাই: AC 380 (1±10%) V তিন-ফেজ পাঁচ-তারের পাওয়ার সাপ্লাই।
2. পাওয়ার ফ্রিকোয়েন্সি: AC 50-60 (1±10%) Hz।
3. বর্তমান স্তর: 0.5 স্তর।
4. অবিচলিত বর্তমানের পরিসরের মধ্যে আউটপুট বর্তমান: 0~800A ক্রমাগত ইচ্ছামত সামঞ্জস্য করা যেতে পারে।বর্তমান সেটিং মান (স্টেপলেস টাইপ) ডিজিটালভাবে সেট করা যেতে পারে, যাতে এসি ধ্রুবক বর্তমান পাওয়ার সাপ্লাই ডিভাইসটি বিভিন্ন পরীক্ষা প্রকল্পের চাহিদা মেটাতে আউটপুট কারেন্টকে ক্রমাগত এবং মসৃণভাবে সামঞ্জস্য করতে পারে।
5. বর্তমান স্থিতিশীলতার পরিসর: +0～3％ (উর্ধ্ব এবং নিম্ন সীমা নির্বাচন করা যেতে পারে)।
6. ধ্রুবক বর্তমান নির্ভুলতা: ≤±1.0% পড়া।
7. আউটপুট তরঙ্গরূপ: এসি সাইন তরঙ্গ, তরঙ্গরূপ বিকৃতি 3% এর কম।
*বর্তমান আউটপুট সার্কিট: 0~800A;2 সার্কিট সহ 1 ইউনিট
*তাপমাত্রা পরিমাপ চ্যানেলের সংখ্যা: 16 চ্যানেল;
*স্থিতিশীল সনাক্তকরণ পরিসীমা: 0~200℃ (মানক প্রয়োজনীয় তাপমাত্রা পরীক্ষার পরিসর)
প্রধান সরঞ্জাম কনফিগারেশন:
| নং: | নাম | স্পেসিফিকেশন |
| 1 | এসি পাওয়ার সাপ্লাই | এসি স্থির বর্তমান পাওয়ার সাপ্লাই একক ফেজ 400A, 2 আউটপুট 2 সেট |
| 2 | স্ট্যান্ডার্ড তামার বার |
30*5*2000mm, পরিমাণ 12 পিসি।
|
| 3 | নরম সংযোগকারী |
কপার টিউব (দেয়ালের পুরুত্ব 2 মিমি) এবং টিন করা তামার বিনুনি (φ0.2 মিমি) ঠান্ডা চাপা, উভয় প্রান্তে টিন করা, বিনামূল্যে সহনশীলতা।ক্রস-বিভাগীয় এলাকা 250 বর্গ, দৈর্ঘ্য 1000 মিমি, সংখ্যা 6 সেট। তাপমাত্রা বৃদ্ধি পরীক্ষার জন্য লাইন: 1,1.5,2,.5,4,6, বর্গক্ষেত্র, প্রতিটি স্পেসিফিকেশন 2 মিটার দৈর্ঘ্য, প্রতিটির 2 টুকরা;10,16,25,50,70, বর্গক্ষেত্র, প্রতিটি স্পেসিফিকেশনের দৈর্ঘ্য 2 মিটার, পরিমাণ প্রতিটির 2 টুকরা;95,120,240 বর্গক্ষেত্র, প্রতিটি স্পেসিফিকেশন দৈর্ঘ্য 1 মিটার, পরিমাণ প্রতিটির 2 টুকরা; |
| 4 | তাপমাত্রা অধিগ্রহণ সিস্টেম |
অপসারণযোগ্য চ্যাসিসের 1 সেট সহ 16-চ্যানেল তাপমাত্রা অধিগ্রহণ সিস্টেম, 3m দৈর্ঘ্যের 16টি আমদানি করা T-আকৃতির থার্মোকল সহ।
|
| 5 | ল্যাপটপ |
পিসি মনিটরিং সফটওয়্যার সহ একটি সেট, 1টি ওয়াইফাই সিস্টেম।
|
1. সত্যিকারের রঙের টাচ এলসিডি স্ক্রিনের সাথে, টাচ স্ক্রিনে বর্তমান সেটিং এবং পর্যবেক্ষণ সম্পূর্ণ করা যেতে পারে, সম্পূর্ণ ইংরেজি ইন্টারফেসের সাথে, সেটিং সহজ এবং অপারেশন সুবিধাজনক।
2. একটি বন্ধুত্বপূর্ণ মানব-কম্পিউটার মিথস্ক্রিয়া ইন্টারফেসের সাথে, এটি প্রচুর অ্যালার্ম এবং রোগ নির্ণয়ের ফাংশন প্রদান করে।প্রধান নিয়ন্ত্রণ ইউনিট একটি প্রোগ্রামেবল কন্ট্রোলার (পিএলসি) নির্বাচন করে, যা ব্যাপক পর্যবেক্ষণ এবং বন্ধ-লুপ নিয়ন্ত্রণ অর্জনের জন্য স্বয়ংক্রিয়ভাবে একাধিক লোড স্রোতকে একই সময়ে সামঞ্জস্য করতে পারে এবং অটোমেশনের ডিগ্রি বেশি।
3. বুদ্ধিমান প্রোগ্রাম নিয়ন্ত্রণ সফ্টওয়্যার, উচ্চ নির্ভরযোগ্যতা, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা, ডিজিটাল লজিক নিয়ন্ত্রণ, গতি নিয়ন্ত্রণ, বন্ধ লুপ প্রক্রিয়া নিয়ন্ত্রণ, ডেটা প্রক্রিয়াকরণ, যোগাযোগ নেটওয়ার্কিং এবং অন্যান্য ফাংশন, সম্পূর্ণ বর্তমান ডেটা সংগ্রহ, প্রদর্শন এবং নিয়ন্ত্রণ।ওয়্যারলেস (WIFI) কমিউনিকেশন ইন্টারফেস প্রদান করুন, এবং ব্যাকগ্রাউন্ড পিসি মনিটরিং সহ ওয়্যারলেস কমিউনিকেশন ফাংশন উপলব্ধি করতে পারে, প্রতিটি লুপের টেস্ট কারেন্টের কেন্দ্রীভূত সেটিং এবং স্বয়ংক্রিয় নিয়ন্ত্রণ উপলব্ধি করতে পারে এবং মানবীকরণ আরও শক্তিশালী।
4. বুদ্ধিমান ভোল্টেজ এবং বর্তমান সেন্সর ব্যবহার করে যা ফিল্ডবাস প্রযুক্তিকে সমর্থন করে ডেটা ট্রান্সমিশনের সম্পূর্ণ ডিজিটালাইজেশন উপলব্ধি করতে, ডেটার নির্ভুলতা এবং পণ্যের নির্ভরযোগ্যতা উন্নত করতে।
5. শূন্য-পয়েন্ট ক্ষতিপূরণ এবং বর্তমান সংশোধন স্ব-অনুক্রমিক ফাংশন সহ, এটি এসি ধ্রুবক বর্তমান পাওয়ার সাপ্লাই সরঞ্জামের স্থায়িত্ব নিশ্চিত করতে ডিভাইসের সামঞ্জস্যযোগ্য পরিসরের মধ্যে মাল্টি-সেগমেন্ট সংশোধন সহগ তৈরি করতে পারে।
6. সুরক্ষা ফাংশন: রিভার্স ফেজ সিকোয়েন্স সহ, ওভার-কারেন্ট সুরক্ষা ফাংশন, কোন লোডের অনুমতি দেয় না।এসি ভোল্টেজ নিয়ন্ত্রক ডিভাইসের সুরক্ষার জন্য কম্পিউটার স্বয়ংক্রিয় সুরক্ষা নিয়ন্ত্রণ এবং যান্ত্রিক মাইক্রো-মোশন লিমিট সুইচের দ্বৈত সুরক্ষা গ্রহণ করা উচিত যাতে এসি ধ্রুবক কারেন্ট পাওয়ার সাপ্লাই সরঞ্জামের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করা যায় এবং পণ্যের সুরক্ষা এবং নির্ভরযোগ্যতা নিশ্চিত করা যায়।
7. পরীক্ষার বর্তমান স্থায়িত্ব বাহ্যিক পরীক্ষার পরিবেশ দ্বারা প্রভাবিত হয় না, এবং আউটপুট কারেন্ট সর্বদা পরীক্ষা জুড়ে সেট নির্ভুলতার সীমার মধ্যে রাখা হয়।
8. বুদ্ধিমান এয়ার কুলিং ব্যবহার করে, রেট করা বর্তমান সময়ে দীর্ঘ সময় অপারেশন, প্রধান সার্কিট ডিভাইসের তাপমাত্রা বৃদ্ধি তাদের নিজ নিজ মান অতিক্রম করে না।
9. প্রতিটি কারেন্ট লেভেল ডিভাইস একা পাওয়ার সোর্স হিসাবে ব্যবহার করা যেতে পারে বা একাধিক স্রোত সমান্তরালভাবে যেকোনো সংমিশ্রণে ব্যবহার করা যেতে পারে, এবং মোট কারেন্ট তাপমাত্রা বৃদ্ধি পরীক্ষার প্রয়োজনীয়তা পূরণ করতে হবে।
রেফারেন্সের জন্য সফ্টওয়্যার ইন্টারফেস
