JISC8714 পোর্টেবল লিথিয়াম আয়ন সেকেন্ডারি সেলস ইন্টারনাল শর্ট সার্কিট পরীক্ষক

MOQ:	1
দাম:	Customized
স্ট্যান্ডার্ড প্যাকেজিং:	পাতলা পাতলা কাঠের কেস
প্রসবের সময়ের:	30 দিন
মূল্যপরিশোধ পদ্ধতি:	টি/টি
সরবরাহ ক্ষমতা:	প্রতি মাসে 5 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

সিনুও

পরিচিতিমুলক নাম

Sinuo

সাক্ষ্যদান

Calibration Certificate (Cost Additional)

মডেল নম্বার

SN5513

তাপমাত্রা পরিসীমা:

0 ~ 100℃

তাপমাত্রার ওঠানামা:

±2.0℃

বিশ্লেষণাত্মক নির্ভুলতা:

গরম করার হার:

গড় 3℃/মিনিট

শীতল হার:

গড় 1℃/মিনিট

ফোর্স রেঞ্জ:

1 কেজি-200 কেজি

স্ট্রোক চেপে নিন:

0 ~ 300 মিমি

বল সঠিকতা:

≤0.5%

গতি সঠিকতা:

1 মিমি

নিম্ন তাপমাত্রা:

বিশেষভাবে তুলে ধরা:

JISC8714 লিথিয়াম আয়ন পরীক্ষক

JISC8714 কোষের অভ্যন্তরীণ শর্ট সার্কিট পরীক্ষক

লিথিয়াম আইওন সেল শর্ট সার্কিট পরীক্ষক

পণ্যের বর্ণনা

এই ব্যাটারি বাধ্য অভ্যন্তরীণ শর্ট-সার্কিট পরীক্ষক একটি অভ্যন্তরীণ শর্ট-সার্কিট জন্য তাপমাত্রা, ভোল্টেজ, একটি ব্যাপক পরীক্ষা,যা ব্যাটারি সেল নিরাপত্তা পরীক্ষার জন্য প্রযোজ্য.

সম্মতি মানদণ্ডঃJISC8714:2007 ৫.5, আইইসি ৬২১৩৩-২ঃ ২০১৭ ধারা ৭।3.9ইত্যাদি।

তাপমাত্রা নিয়ন্ত্রণ চেম্বারের বিশেষ উল্লেখ

প্যারামিটার	স্পেসিফিকেশন
তাপমাত্রা পরিসীমা	0 ~ 100°C
বিশ্লেষণগত নির্ভুলতা	0.1°C
তাপমাত্রার পরিবর্তন	±2.0°C
নিম্ন তাপমাত্রা	0°C
গরম করার হার	গড় ৩°সি/মিনিট (০°সি থেকে ১০০°সি, নন-লিনিয়ার নো-লোড)
শীতল হারের হার	গড় ১°সি/মিনিট (১০০°সি থেকে ০°সি, নন-লিনিয়ার নো-লোড)
হিটার	ফিন টাইপ তাপ পাইপ আকৃতির স্টেইনলেস স্টীল বৈদ্যুতিক হিটার
বায়ু সরবরাহ সংক্রান্ত সিস্টেম	কনভেকশন এয়ার সার্কুলেশন সিস্টেম
সুরক্ষা ডিভাইস	অতিরিক্ত তাপমাত্রা এলার্ম, এমসিসিবি ওভারলোড সুরক্ষা ইত্যাদি
আইসোলেশন উপাদান	শক্ত পলিউরেথেন ফোম + উচ্চ দক্ষতা সংকুচিত কাঁচের উল
থার্মোস্ট্যাট	কোরিয়া থেকে আমদানি করা TEMMI নিয়ামক
অভ্যন্তরীণ চেম্বারের আকার	W400H500D500 মিমি
অভ্যন্তরীণ চেম্বারের উপাদান	আয়না স্টেইনলেস স্টীল প্লেট, নীচের শক্তিশালীকরণ
বাহ্যিক চেম্বারের আকার	W1200 X H2000 X D1000MM
বাহ্যিক চেম্বারের উপাদান	ঠান্ডা ঘূর্ণিত ইস্পাত পেইন্ট চিকিত্সা

শক্তি পরীক্ষার সিস্টেমের বিশেষ উল্লেখ

প্যারামিটার	স্পেসিফিকেশন
বলের পরিসীমা	১-২০০ কেজি
ইউনিট	কেজি/এন/পাউন্ড
স্ট্রোক স্ট্রোক	০-৩০০ এমএম
শক্তি প্রদর্শনের নির্ভুলতা	১ এন
রেজোলিউশন	১০/১০000
শক্তি নির্ভুলতা	≤0.5%
গতি প্রদর্শনের নির্ভুলতা	১ মিমি
চালিত প্রকার	সার্ভো মোটর ড্রাইভ
স্প্রেসের গতি	সংকোচনের গতি সামঞ্জস্যযোগ্য। সংকোচনের সময় প্রথম যোগাযোগ পয়েন্টের গতি 1.5 সেমি / সেকেন্ডে সেট করা যেতে পারে; পরীক্ষার প্রক্রিয়া গতি পরিসীমা 0.01 ~ 900MM / MIN (সামঞ্জস্যযোগ্য, 0.1 ~ 1.5CM / S)
স্প্রে হেডের আকার	১০১০৫ মিমি অথবা ১০১০২ মিমি
স্প্রে হেডের উপাদান	নাইট্রিল রাবার (এনবিআর, পাশের 10 মিমি, বেধ 2 মিমি) এবং অ্যাক্রিলিক (অ্যাক্রিল, পাশের 5 মিমি, বেধ 2 মিমি) থেকে প্রতিটি এক টুকরা
স্ক্র্যাচ ওয়ার্কবেঞ্চের উপাদান	অ্যালুমিনিয়াম খাদ প্লেট বা 316 স্টেইনলেস স্টীল প্লেট, জারা প্রতিরোধী
উপযুক্ত ব্যাটারি আকার	৩০০ এক্স ৩০০ এক্স ৩০০ মিমি ((WXDXH))
ভিজ্যুয়াল উইন্ডো	৩০০ এক্স ৩০০ মিমি বিস্ফোরণ প্রতিরোধী গ্লাস
এয়ার সাপ্লাই আউটলেট	বাক্সের বাম দিকে দুটি বায়ু সরবরাহের ভেন্ট রয়েছে।
আলোর ব্যবস্থা	বাক্সের ভিতরে একটি আলো ল্যাম্প আছে, যা সমগ্র পরীক্ষার স্থান আলোকিত করতে পারেন
ভোল্টেজ সংগ্রহের পরিসীমা	0-100V, অর্জনের ফ্রিকোয়েন্সি 100HZ/সেকেন্ড
ভোল্টেজ রেজোলিউশন	0.১ এমভি
ভোল্টেজ অধিগ্রহণ ফ্রিকোয়েন্সি	১০০/সেকেন্ড
বিকৃতি পরিসীমা	০-৩০০ এমএম
সর্বোচ্চ. পরীক্ষামূলক বিমান	৩০০x৩০০এমএম
পাওয়ার সাপ্লাই	২২০ ভোল্ট ৫০ এইচ এইচ
শক্তি	2.0 কেডব্লিউ
মেশিনের ওজন	প্রায় ৩৫০ কেজি

ভোল্টেজ অধিগ্রহণ সিস্টেম

নিয়ন্ত্রণ পদ্ধতিঃপিএলসি নিয়ন্ত্রণের মাধ্যমে, ভোল্টেজ সেট করা যেতে পারে, ভোল্টেজ পরিবর্তন রেকর্ড করা যেতে পারে, এবং নিয়ন্ত্রণ সংকেত আউটপুট করা যেতে পারে; ভোল্টেজ বৃদ্ধি নিয়ন্ত্রণঃ যখন ভোল্টেজ কম থেকে উচ্চ পর্যন্ত বৃদ্ধি পায়,একটি নির্দিষ্ট ভোল্টেজ মান সেট করা হয়. যখন ভোল্টেজ সেট মান পৌঁছায়, সিস্টেমটি এক্সট্রুডার নিয়ন্ত্রণের জন্য একটি সংকেত আউটপুট করে। ভোল্টেজ ড্রপ নিয়ন্ত্রণঃ যখন ভোল্টেজ সর্বোচ্চ মান থেকে 0V এ পড়ে, তখন একটি ভোল্টেজ মান সেট করা যেতে পারে।যখন ভোল্টেজ সেট মান কমে যায়, সিস্টেম এক্সট্রুশন টেস্টিং মেশিন নিয়ন্ত্রণ করার জন্য একটি সংকেত আউটপুট।
তথ্য সংগ্রহ এবং কার্ভঃভোল্টেজ অ্যাক্সিভেশন সিস্টেম চালু করার পর,সিস্টেমটি পরীক্ষার অধীনে ব্যাটারির ধনাত্মক এবং নেতিবাচক মেরুগুলির মধ্যে ভোল্টেজ সংগ্রহ করবে প্রতি সেকেন্ডে 110 বার সংগ্রহের ফ্রিকোয়েন্সিতে. একই সময়ে, সিস্টেমের প্রধান পর্দায় সময়ে সময়ে ভোল্টেজ পরিবর্তন বক্ররেখা প্রদর্শিত হয়। যখন ভোল্টেজ সিস্টেম সেট মান পৌঁছায়, পরীক্ষা বন্ধ এবং তথ্য এবং গ্রাফিক্স সংরক্ষণ করে।EXCELL ফাইল ফরম্যাট তৈরি করতে USB এর মাধ্যমে ডেটা এক্সপোর্ট করা হয়.
কন্ট্রোল সিস্টেম:পিএলসি টাচ স্ক্রিন মেনু ভিত্তিক অপারেশন, তথ্য সংগ্রহের ফ্রিকোয়েন্সি 100 বার / সেকেন্ড পৌঁছতে পারে, এবং পরীক্ষার চাপ, চাপ বিরতি সময়, মাপা চাপ, ব্যাটারি ভোল্টেজ, ব্যাটারি তাপমাত্রা,চাপ পতনের গতি, ইত্যাদি পিএলসি প্রোগ্রামিংয়ের মাধ্যমে সেট করা যেতে পারে।

তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা এবং আর্দ্রতা নিয়ামকঃ প্রোগ্রামযোগ্য তাপমাত্রা এবং আর্দ্রতা নিয়ামক, 7-ইঞ্চি রঙিন টাচ স্ক্রিন তাপমাত্রা এবং আর্দ্রতা নিয়ামক

বৈশিষ্ট্য	স্পেসিফিকেশন
আকার	উপস্থিতির আকারঃ 203x148x35mm (দৈর্ঘ্য x প্রস্থ x বেধ), ইনস্টলেশন খোলার আকারঃ 190x135mm (দৈর্ঘ্য x প্রস্থ)
প্রদর্শন	টিএফটি এলসিডি (এলইডি ব্যাকলাইট), ৭ ইঞ্চি ২৬০,০০০ রঙের এলসিডি স্ক্রিন এবং টাচ স্ক্রিন, রেজোলিউশন ৮০০ * ৪৮০
নিয়ন্ত্রণ পদ্ধতি	প্রোগ্রামঃ 120 টি প্রোগ্রামের গ্রুপ, প্রতিটি গ্রুপে 100 টি সেগমেন্ট রয়েছে। আপনি সমস্ত প্রোগ্রামকে চক্র, অংশকে চক্র, প্রোগ্রাম সংযোগ, প্রোগ্রাম শেষ কর্ম এবং স্ট্যান্ডবাই কর্মে সেট করতে পারেন। স্থায়ী মানঃচলমান সময় সেট করা যাবে.
সেন্সর ইনপুট	সেন্সর প্রকারঃ তাপমাত্রা PT100, আর্দ্রতা PT100; সর্বাধিক ত্রুটি ইনপুটঃ তাপমাত্রা (±0.2°C), আর্দ্রতা (±1%RH); পরিমাপ পরিসীমাঃ তাপমাত্রা -100.0~300.0°C, আর্দ্রতাঃ 0.0~100.0%RH; ঐচ্ছিক ফাংশনঃ১-৫ ভোল্ট, 4-20mA, T-type, K-type এবং অন্যান্য সেন্সর ইনপুট
অ্যানালগ আউটপুট	ভোল্টেজ পলস (এসএসআর): 2 পয়েন্ট (তাপমাত্রা, আর্দ্রতা), ডিসি 24V, সর্বনিম্ন পলস প্রস্থ 5ms; ঐচ্ছিক ফাংশনঃ 4-20mA আউটপুট, 1-5V আউটপুট
যোগাযোগ ইনপুট	ইনপুট প্রকারঃ DI1 ~ DI10: প্রতিটি ত্রুটি বার্তার নাম পরিবর্তন করা যেতে পারে, এবং চীনা ইনপুট প্রবেশ করা যেতে পারে। ছবি ত্রুটি তথ্য প্রদর্শন করতে সেট করা যেতে পারে। যোগাযোগ ব্যবহারঃ সর্বোচ্চ ডিসি 24V / 10mA।রান/স্টপ/ফরোয়ার্ড/রিভার্স অ্যাকশনে সেট করা যায়, ডিআই বিলম্ব কর্ম সময় এছাড়াও সেট করা যেতে পারে।
যোগাযোগ আউটপুট	পরিচিতির সংখ্যাঃ সর্বোচ্চ ১৬ টি পরিচিতি, ৪ টি স্বাভাবিকভাবে খোলা এবং ৪ টি স্বাভাবিকভাবে বন্ধ পরিচিতি; পরিচিতির ক্ষমতাঃ স্বাভাবিকভাবে খোলা পরিচিতিঃ সর্বোচ্চ ৩০ ভোল্ট ডিসি/৫ এ, ২৫০ ভোল্ট এসি/৫ এ; স্বাভাবিকভাবে বন্ধ পরিচিতিঃসর্বোচ্চ ৩০ ভোল্ট ডিসি/৫ এ, 250 ভোল্ট এসি / 5 এ; আউটপুট প্রকারঃ আইএস সংকেতঃ 10 পয়েন্ট, ব্যবহারকারী সংকেতঃ 1 পয়েন্ট, টিএস সংকেতঃ 6 পয়েন্ট, অ্যালার্ম সংকেতঃ 8 পয়েন্ট, টি সংকেতঃ 8 পয়েন্ট, এইচ সংকেতঃ 4 পয়েন্ট, তাপমাত্রা এবং আর্দ্রতা অপারেটিং সংকেতঃ২ পয়েন্ট, তাপমাত্রা এবং আর্দ্রতা অপারেশন বৃদ্ধি / রক্ষণাবেক্ষণ / পতনঃ 6 পয়েন্ট, খালাস সংকেতঃ 1 পয়েন্ট, ত্রুটি সংকেতঃ 1 পয়েন্ট, শেষ সংকেতঃ 1 পয়েন্ট, 1REF সংকেতঃ 1 পয়েন্ট, 2REF সংকেতঃ 1 পয়েন্ট, EVT সংকেতঃ৪ পয়েন্ট
ইউএসবি ফাংশন	রিয়েল টাইমে পরীক্ষার ডেটা রেকর্ড করতে, পরীক্ষার ইতিহাসের ডেটা এক্সপোর্ট করতে এবং ছবি আমদানি করতে ইউ ডিস্ক সংযুক্ত করুন
পাওয়ার সাপ্লাই	পাওয়ার সাপ্লাইঃ নামমাত্র ভোল্টেজঃ DC 24V/500mA; লিথিয়াম ব্যাটারিঃ অভ্যন্তরীণ রিয়েল টাইম ঘড়ির জন্য (কমপক্ষে 10 বছর)
যোগাযোগ	যোগাযোগের ধরনঃ RS232, সর্বাধিক যোগাযোগের গতি 115200bps, (ঐচ্ছিক RS485, সর্বাধিক যোগাযোগের দূরত্ব 1.2km, সর্বোচ্চ 99 ইউনিট সংযুক্ত করা যেতে পারে) । নিয়ন্ত্রণ পদ্ধতিঃনিয়ামক আউটপুট সংকেত উচ্চ নির্ভুলতা অ যোগাযোগ সুইচ নিয়ন্ত্রণ অর্জন করতে SSR কঠিন রাষ্ট্র রিলে মাধ্যমে পাস

এক্সট্রুশন নীতি

চাপটি একটি হাইড্রোলিক সিলিন্ডারের মাধ্যমে একটি ভিজ বা সিলিন্ডারিকাল পিস্টনে প্রয়োগ করা হয়, যার ফলে পরিদর্শন করা একক সেল বা ইউনিট সেল দুটি সমতল মধ্যে সংকুচিত হয়।চাপানো চালিয়ে যান যতক্ষণ না চাপানোর শক্তি প্রায় 13kN পৌঁছায় এবং অবিলম্বে decompress. সংকোচনের পরীক্ষায় ব্যাটারির নিরাপত্তা কার্যকারিতা পরীক্ষা করা হয়। পরীক্ষার পরে, ব্যাটারিটি আগুন ধরতে বা বিস্ফোরিত হওয়া উচিত নয়।

পরীক্ষার উদ্দেশ্য

এই মেশিনটি এমন অবস্থার সিমুলেশনের জন্য উপযুক্ত যেখানে বিভিন্ন ধরণের ব্যাটারিগুলি ব্যবহার, পরিবহন, সঞ্চয় বা গৃহস্থালি বর্জ্য নিষ্পত্তি করার সময় বস্তুগুলিকে ক্ষয় করে।ব্যাটারিটি যদি বিস্ফোরিত না হয় বা আগুন ধরতে না পারে তবে এটি যোগ্য.

প্রধান বৈশিষ্ট্য

বৈশিষ্ট্য	বর্ণনা
নিয়ন্ত্রণ ব্যবস্থা	পিএলসি নিয়ন্ত্রণ, সঠিক তথ্য, সহজ অপারেশন
বায়ু চাপ ভারসাম্য সিস্টেম	পরীক্ষার চেম্বারে বায়ু চাপ ভারসাম্য নিশ্চিত করার জন্য বায়ু সরবরাহের জন্য ডাবল গর্ত
নির্গমন ব্যবস্থা	দীর্ঘ অক্ষের মোটর অ্যালুমিনিয়াম খাদ ফ্যান ব্লেড চালায়, যা পরীক্ষার দ্বারা উত্পাদিত নিষ্কাশন গ্যাসকে যে কোনও সময় বাইরে ছেড়ে দিতে পারে
নিরাপত্তা ব্যবস্থা	স্টেইনলেস স্টীল hinges এবং টাইট দরজা লক নিশ্চিত যে দরজা শক্তিশালী বায়ু প্রবাহ সময় উড়িয়ে খোলা হবে না
মানবিক নকশা	1) মাটি থেকে এক্সট্রুশন টেবিলের উচ্চতা প্রায় 800MM, যা পরীক্ষার ক্রিয়াকলাপের জন্য সুবিধাজনক। 2) Double-layer tempered glass window ensures safety while testers can observe the test conditions through the window 3) Built-in environmentally friendly and energy-saving lights illuminate the entire testing space for clear observation.
ভোল্টেজ সংগ্রহ ব্যবস্থা	এটি রিয়েল টাইমে পরীক্ষার ব্যাটারির ভোল্টেজ সংগ্রহ করতে পারে। সংগ্রহ শেষ হওয়ার পরে, পরীক্ষার ডেটা এক্সেল ফাইল ফর্ম্যাট তৈরি করতে ইউএসবির মাধ্যমে রপ্তানি করা যেতে পারে,অথবা এটি সরাসরি BMP ফাইল ফরম্যাটে এক্সপোর্ট করা যেতে পারে যাতে ডেটা পরিসংখ্যান এবং সংক্রমণ সহজতর হয়.
ট্রান্সমিশন ব্যবস্থা	সার্ভো মোটর বল স্ক্রু এবং রৈখিক গাইডের সাথে সহযোগিতা করে এক্সট্রুশন টুলিংকে উপরে এবং নীচে সরিয়ে দেয়।
বেস	চারটি ইউনিভার্সাল পলি এবং চারটি পজিশনিং ফুট কাপ দিয়ে সজ্জিত, যা অবাধে সরানো বা অবস্থান করা যায়

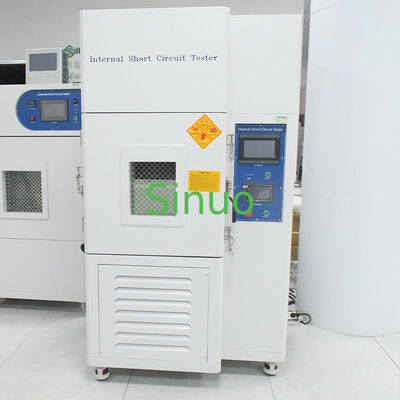

প্রোডাক্টের ছবি

আইইসি 62133-2 ব্যাটারি অভ্যন্তরীণ শর্ট সার্কিট পরীক্ষক পাশের দৃশ্য

আইইসি 62133-2 ব্যাটারি অভ্যন্তরীণ শর্ট সার্কিট পরীক্ষক নিয়ন্ত্রণ প্যানেল
