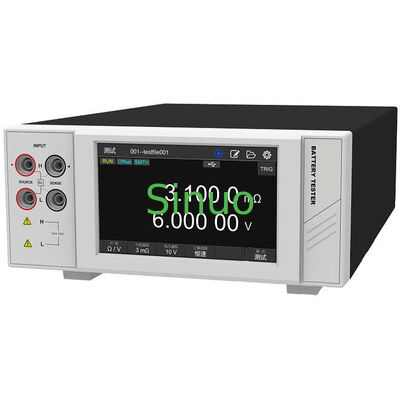

0.1uΩ-3.1kΩ AC ফোর-টার্মিনাল ব্যাটারি অভ্যন্তরীণ প্রতিরোধের পরীক্ষা

MOQ:	1
দাম:	Customized
স্ট্যান্ডার্ড প্যাকেজিং:	পাতলা পাতলা কাঠের কেস
প্রসবের সময়ের:	30 দিন
মূল্যপরিশোধ পদ্ধতি:	টি/টি
সরবরাহ ক্ষমতা:	প্রতি মাসে 20 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

Sinuo

সাক্ষ্যদান

Calibration Certificate (Cost Additional)

মডেল নম্বার

SN-BTS7500

প্রতিরোধের পরিসীমা:

0.1uΩ-3.1kΩ

নমুনা সীমা:

লিথিয়াম ব্যাটারি

প্রতিরোধের নির্ভুলতা:

প্রতিরোধের পরিমাপ:

7-গ্রেড

পরীক্ষার বিষয়বস্তু:

প্রতিরোধ এবং ভোল্টেজ

পরীক্ষা পদ্ধতি:

AC 4-টার্মিনাল পরীক্ষা পদ্ধতি

বর্তমান ফ্রিকোয়েন্সি:

1kHz±0.2Hz

ভোল্টেজ নির্ভুলতা:

± ০.০১%

বিশেষভাবে তুলে ধরা:

চার-টার্মিনাল ব্যাটারি অভ্যন্তরীণ প্রতিরোধ পরীক্ষক

এসি ব্যাটারি অভ্যন্তরীণ প্রতিরোধ পরীক্ষক

পণ্যের বর্ণনা

০.১uΩ-৩.১kΩ এসি ফোর-টার্মিনাল ব্যাটারি ইন্টারনাল রেজিস্ট্যান্স টেস্ট

পণ্যের সংক্ষিপ্ত বিবরণ

এই সরঞ্জামটি লিথিয়াম ব্যাটারির এসি ইন্টারনাল রেজিস্ট্যান্স (ACIR) এবং ওপেন-সার্কিট ভোল্টেজ (OCV) পরিমাপের জন্য ১kHz এসি কনস্ট্যান্ট কারেন্ট সোর্স এবং ফোর-টার্মিনাল পদ্ধতি ব্যবহার করে। এটি ০.১uΩ পর্যন্ত এসি ইম্পিডেন্স রেজোলিউশন এবং চমৎকার অ্যান্টি-ইন্টারফারেন্স ক্ষমতা সম্পন্ন।

এই সরঞ্জামটি সেল ফরমেশন এবং ক্যাপাসিটি টেস্টিং, মডিউল/প্যাকের জন্য ব্যাটারি স্ক্রিনিং এবং উৎপাদনের আগে ও পরে ব্যাটারি পরিদর্শনের মতো প্রক্রিয়াগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এটি পাওয়ার ব্যাটারি এবং এনার্জি স্টোরেজ ব্যাটারি ক্যাবিনেটের মতো হাই-ভোল্টেজ বড় মডিউল/প্যাকের উৎপাদনের আগে ব্যাটারি পরিদর্শনের জন্যও ব্যাপকভাবে ব্যবহৃত হয়।

পণ্যের বৈশিষ্ট্য

উচ্চ-নির্ভুলতা পরীক্ষা: ব্যাটারি ইন্টারনাল রেজিস্ট্যান্স: ০.১uΩ-৩.১kΩ, ০.৫% নির্ভুলতা, ৭টি পরিমাপ পরিসীমা; ওপেন সার্কিট ভোল্টেজ: ১০uV-১০০V/৩০০V/১০০০V/২১০০V, ০.০.১% নির্ভুলতা, একাধিক পরিমাপ পরিসীমা
কম্পারেটর ফাংশন: ব্যাটারি ইন্টারনাল রেজিস্ট্যান্স এবং ওপেন সার্কিট ভোল্টেজের কম্পারেটর ফাংশন সুইচ রয়েছে, যা রেজিস্ট্যান্স এবং ভোল্টেজের জন্য আলাদাভাবে আপার এবং লোয়ার লিমিট সেট করার এবং কম্পেনসেশন টেস্টিংয়ের অনুমতি দেয়।
নির্ভরযোগ্য পরীক্ষা: এসি ফোর-টার্মিনাল পদ্ধতি পরীক্ষা, ৪মিমি ব্যাসের কোঅক্সিয়াল কন্টাক্ট, অ্যান্টি-ইন্টারফারেন্স টেস্ট কেবল। কন্টাক্ট ডিটেকশন ফাংশন, প্রোগ্রামযোগ্য স্পার্ক-প্রুফ ডিজাইন

প্রযুক্তিগত স্পেসিফিকেশন

পণ্যের মডেল	BTS7501	BTS7503
ফাংশন কনফিগারেশন	MAX100V, ACIR	MAX300V, ACIR
এসি ইন্টারনাল রেজিস্ট্যান্স
পরিমাপ পদ্ধতি	এসি ৪-টার্মিনাল পদ্ধতি
কারেন্ট ফ্রিকোয়েন্সি	১kHz±০.২Hz
রেজিস্ট্যান্স পরিসীমা	৩mΩ \| ৩০mΩ \| ৩০০mΩ \| ৩Ω \| ৩০Ω \| ৩০০Ω \| ৩০০০Ω
সর্বাধিক নির্দেশিত মান	৩.১০০০mΩ \| ৩১.০০০mΩ \| ৩১০.০০mΩ \| ৩.১০০০Ω \| ৩১.০০০Ω \| ৩১০.০০Ω \| ৩২০০.০Ω
রেজিস্ট্যান্স রেজোলিউশন	০.১uΩ \| ১uΩ \| ১০uΩ \| ১০০uΩ \| ১mΩ \| ১০mΩ \| ১০০mΩ
পরিমাপ কারেন্ট	১০০mA \| ১০mA \| ১mA \| ১০০uA \| ১০uA
রেজিস্ট্যান্স নির্ভুলতা	৩ mΩ পরিসীমা: ±(০.৫% * রিডিং মান + ১০ ডিজিট); ৩ mΩ পরিসীমার উপরে: ±(০.৫% * রিডিং মান + ৫ ডিজিট)
ডিসি ভোল্টেজ
ভোল্টেজ পরিসীমা	৬V \| ৬০V \| ১০০V \| ৩০০V
ভোল্টেজ রেজোলিউশন	১০ μV \| ১০০ μV \| ১ mV \| ১ mV
সর্বাধিক প্রদর্শিত মান	±৬.০০০০০V \| ±৬০.০০০V \| ±১০০.০০০V \| ±৩১০.০০০V
ভোল্টেজ নির্ভুলতা	± (০.০१% * রিডিং মান + ৩ ডিজিট)
প্যানেল ফাংশন	টাচস্ক্রিন অপারেশন, ১০০টি টেস্ট কন্ডিশন সংরক্ষণ করে, ওপেন সার্কিট ডিটেকশন, কম্পারেটর, স্পিড সিলেকশন, গিয়ার সিলেকশন এবং ফাংশন সিলেকশনের মতো ফাংশন অন্তর্ভুক্ত করে।
ইন্টারফেস ফাংশন	RS232, LAN, I/O
অপারেটিং পরিবেশ	অপারেটিং: ০°C-৪০°C, ৮০% RH এর নিচে (নন-কন্ডেন্সিং); নির্ভুলতা নিশ্চিত: ২৩°C±৫°C, ৮০% RH এর নিচে (নন-কন্ডেন্সিং)
পাওয়ার সাপ্লাই	AC220V±১০%, ৫০Hz/৬০Hz, ২০VA
মাত্রা	BTS7503/BTS7501: ২১৩৮৯৩০০ (WHD, mm)

রিয়ার প্যানেল
