আইইসি ৬০৫২৯-এর সাথে সামঞ্জস্যের জন্য সম্পূর্ণ আইপিএক্স১-আইপিএক্স৮ ওয়াটারপ্রুফ টেস্টিং সিস্টেম
| Applied Standard: | আইইসি 60529 | IP Degrees: | IPX1~IPX8 |
| Control Method: | পিএলসি প্রোগ্রাম | Display Device: | টাচ স্ক্রীন |
| Drip Area: | 1000×1000 মিমি | Oscillating Tubes: | R200~R1600 মিমি |
| IPX7 Tank: | স্টেইনলেস স্টীল, 500L | IPX8 Tank: | ব্যাস 0.6 মি |
| না, না। | উপাদান নাম | আইপি কোড | বিশেষ উল্লেখ |
|---|---|---|---|
| 1 | উল্লম্ব বৃষ্টির ড্রপ টেস্টিং যন্ত্র | আইপিএক্স১-২ | ড্রিপ এলাকাঃ 1000mm*1000mm |
| 2 | ওসিলেটিং টিউব টেস্টিং অ্যাপারেশন | আইপিএক্স ৩-৪ | একাধিক টিউব ব্যাসার্ধঃ R200mm থেকে R1600mm |
| 3 | স্প্রে ডোজেল | আইপিএক্স ৩-৪ | দূরের এলাকার জন্য ম্যানুয়াল অপারেশন |
| 4 | নল নল | আইপিএক্স ৫-৬ | উচ্চ চাপ জল জেট পরীক্ষা |
| 5 | ইন্টিগ্রেটেড ডুবানো চেম্বার এবং কন্ট্রোল সিস্টেম | আইপিএক্স৭ | চেম্বারের আকারঃ 650mm*600mm*1500mm |
| 6 | গভীর নিমজ্জন ট্যাংক | আইপিএক্স৮ | চাপের পাত্রেঃ φ600*1000mm |
| 7 | টার্নটেবল | আনুষাঙ্গিক | φ600mm, 150kg বহন ক্ষমতা |
- মোটর নিয়ন্ত্রিত ড্রিপ বক্সের উচ্চতা
- ময়লা পরিস্রাবণের জন্য স্টেইনলেস স্টীল সূক্ষ্ম ফিল্টার
- ইঞ্জেলের আটকে যাওয়া রোধ করার জন্য কম্প্রেসড এয়ার সিস্টেম
- স্টেইনলেস স্টীল থেকে তৈরি মেডিকেল ইগল ডোজ
- সরঞ্জাম মুক্ত নল প্রতিস্থাপন
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| প্রয়োগ | আইপিএক্স১, আইপিএক্স২ পরীক্ষা |
| বৃষ্টির অঞ্চল | 1000 মিমি × 1000 মিমি |
| ট্যাংক উপাদান | স্টেইনলেস স্টীল |
| ড্রিপিং এপারচার | ¢0.4 মিমি |
| গর্তের দূরত্ব | ২০ মিমি |
| বৃষ্টিপাতের প্রবাহ | ১ মিমি/মিনিট, ৩ মিমি/মিনিট, ব্যবহারকারীর সেট করা পরামিতি (±০.৫ মিমি/মিনিট ত্রুটি) |
| পানি ঝরানোর উচ্চতা | 200 মিমি (স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত) |
| পরীক্ষার সময় | ন্যূনতম ১০ মিনিট (ব্যবহারকারীর দ্বারা কনফিগারযোগ্য) |
| শরীরের উপাদান | শিল্প অ্যালুমিনিয়াম খাদ |
| মাত্রা (L×D×H) | ১১০০×১২০০×২৮০০ মিমি |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পানি সরবরাহ | > ১০ লিটার/মিনিট±৫% পরিষ্কার ফিল্টারকৃত পানি |
| ওসিলেটিং টিউব | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm (স্টেইনলেস স্টীল) |
| ইগল হোল | Φ০.৪ মিমি |
| অন্তর্ভূক্ত কোণ | IPX3: 120°; IPX4: 180° |
| সোয়িং এঙ্গেল | সর্বোচ্চ ±175° (প্রিসেটযোগ্য) |
| সুইং গতি | আইপিএক্স৩ঃ ৪ সেকেন্ড/সময় (২×১২০°); আইপিএক্স৪ঃ ১২ সেকেন্ড/সময় (২×৩৬০°) |
| জল প্রবাহ | 0.07 লিটার/মিনিট প্রতি গর্ত (কনফিগারযোগ্য) |
| পরীক্ষার সময় | 0.01S ~ 99 ঘন্টা 59 মিনিট (প্রিসেটযোগ্য) |
| চাপ পরিমাপকারী | ০-০.২৫ এমপিএ |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পানি সরবরাহ | 50-150 কেপিএ বিশুদ্ধ পানি |
| ডোজেল ব্যাসার্ধ | বাহ্যিকঃ Ф102mm; গোলাকারঃ SФ75.5mm |
| গর্তের বিন্যাস | মোট ১২১টি গর্তঃ ১টি মাঝের গর্ত, ২৪টি অভ্যন্তরীণ গর্ত (৩০°), ৯৬টি বাহ্যিক গর্ত (১৫°) |
| গর্তের ব্যাসার্ধ | ফ০.৫ মিমি |
| উপাদান | ব্রাস |
| জল প্রবাহ | 10L/মিনিট±5% (ফ্লো মিটার দিয়ে নিয়ন্ত্রিত) |
| বাফেল | IPX4 পরীক্ষার জন্য অপসারণযোগ্য |
| প্যারামিটার | আইপিএক্স৫ স্পেসিফিকেশন | আইপিএক্স৬ স্পেসিফিকেশন |
|---|---|---|
| পানি সরবরাহ | >১২.৫ লিটার/মিনিট±৫% বিশুদ্ধ পানি | > ১০০ লিটার/মিনিট±৫% বিশুদ্ধ পানি |
| ডোজেল ব্যাসার্ধ | Ф6.3 মিমি | এফ১২.৫ মিমি |
| জল প্রবাহ | 12.5±0.625L/মিনিট | ১০০±৫ লিটার/মিনিট |
| ঘের থেকে দূরত্ব | 2.৫-৩ মিটার | 2.৫-৩ মিটার |
| পরীক্ষার সময় | ≥১ মিনিট/মি২ (সর্বনিম্ন ৩ মিনিট) | ≥১ মিনিট/মি২ (সর্বনিম্ন ৩ মিনিট) |
| টেস্ট রুমের প্রয়োজনীয়তা | প্রস্থ >3 মিটার ড্রেনেজ সহ | প্রস্থ >3 মিটার ড্রেনেজ সহ |
- আইপিএক্স১-আইপিএক্স৬ পরীক্ষার জন্য পানি সরবরাহ
- আইপিএক্স৭ জল নিমজ্জন পরীক্ষা
- আইপিএক্স ৮ পরীক্ষার জন্য জল সঞ্চয়
- সমস্ত জলরোধী সরঞ্জামের জন্য স্বয়ংক্রিয় নিয়ন্ত্রণ
- ধ্রুবক তাপমাত্রা এবং ধ্রুবক প্রবাহিত জল সরবরাহ
- PID তাপমাত্রা নিয়ন্ত্রণঃ ঘরের তাপমাত্রা ~ 65°C (±3°C)
- দ্বৈত প্রবাহিত জল সরবরাহ (বড় এবং ছোট প্রবাহ)
- আইপিএক্স৭ ডুবানো স্বয়ংক্রিয় লিফট ক্রেট
- স্টেইনলেস স্টীল সূক্ষ্ম পরিস্রাবণ সিস্টেম
- শিল্প অ্যালুমিনিয়াম খাদ নির্মাণ
- পিএলসি কন্ট্রোল সহ টাচ স্ক্রিন ইন্টারফেস
- চাপ ধারকঃ স্টেইনলেস স্টীল ট্যাংক, ব্যাসার্ধ 0.6m, উচ্চতা 1.2m
- চাপ সামঞ্জস্য পরিসীমাঃ 0 ~ 5bar (নির্ধারিত)
- চাপ ব্যবস্থাঃ স্টেইনলেস স্টীল পাম্প + ফ্রিকোয়েন্সি কনভার্টার
- চাপ পরিমাপের নির্ভুলতাঃ 0.25 ডিগ্রি, পরিসীমাঃ 6 বার
- পরীক্ষার সময়ঃ 0-99 মিনিট প্রোগ্রামযোগ্য
- সর্বাধিক চাপের সীমাঃ ৫ বার
- চাপ সুইচ সুরক্ষা সিস্টেম
- 3/4 উচ্চ চাপ ইস্পাত তারের নল সংযোগ
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| টার্নটেবিলের ব্যাসার্ধ | Ø৬০০ মিমি |
| টার্নটেবিলের গতি | ১ ঘন্টা |
| নমনযোগ্য কোণ | 0° এবং 15° অবস্থান |
| পরীক্ষার ঘূর্ণন কোণ | 90°, অবিচ্ছিন্ন ঘূর্ণন |
| শরীরের উপাদান | শিল্প অ্যালুমিনিয়াম খাদ |
| মাত্রা (L×D×H) | ৮০০×৮০০×২৫০ মিমি |
| লোড ক্যাপাসিটি | সর্বোচ্চ ১৫০ কেজি |
| নিয়ন্ত্রণ | কন্ট্রোল ক্যাবিনেটের মাধ্যমে বিপরীতমুখী নিয়ন্ত্রণ |

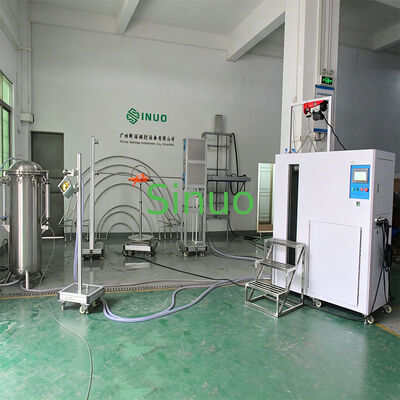

আইইসি ৬০৫২৯ মেনে চলার জন্য সম্পূর্ণ আইপিএক্স১-আইপিএক্স৮ জলরোধী পরীক্ষার সমাধান
আইইসি ৬০৫২৯ সম্পূর্ণ বৈশিষ্ট্যযুক্ত আইপিএক্স১-আইপিএক্স৮ ইন্টিগ্রেটেড ওয়াটারপ্রুফ টেস্টিং সিস্টেম হল নির্মাতারা, টেস্টিং ল্যাবরেটরিজ, সার্টিফিকেশন সংস্থা,এবং গবেষণা ইনস্টিটিউটগুলির জন্য সম্পূর্ণ জল প্রবেশের সুরক্ষা পরীক্ষা প্রয়োজন.
প্রচলিত পরীক্ষার সেটআপগুলির বিপরীতে যা বিভিন্ন আইপিএক্স রেটিংগুলির জন্য একাধিক স্বাধীন সিস্টেমের প্রয়োজন, এই সমন্বিত সমাধানটি আইপিএক্স 1, আইপিএক্স 2, আইপিএক্স 3, আইপিএক্স 4, আইপিএক্স 5, আইপিএক্স 6, আইপিএক্স 7,এবং আইপিএক্স৮ পরীক্ষার ক্ষমতা এক দক্ষ প্ল্যাটফর্মে.
একটি একক বিনিয়োগের মাধ্যমে, ব্যবহারকারীরা আইইসি 60529 এবং সংশ্লিষ্ট আন্তর্জাতিক মানদণ্ড দ্বারা প্রয়োজনীয় জলরোধী পরীক্ষার সম্পূর্ণ পরিসীমা সম্পাদন করতে পারেন।
প্রযোজ্য মানদণ্ড
- আইইসি ৬০৫২৯
- আইএসও ২০৬৫৩
- আইইসি ৬০৫৯৮
- আইইসি ৬০৩৩৫
- আইইসি ৬২১৯৬
- আইইসি ৬১৮৫১
- ইউএল ওয়াটারপ্রুফ টেস্টিং প্রয়োজনীয়তা
মূল সুবিধা
✔ আইপিএক্স১-আইপিএক্স৮ পরীক্ষার জন্য একটি সমন্বিত ব্যবস্থা
✔ আইইসি ৬০৫২৯ মেনে চলা নকশা
✔ গবেষণাগারে কম জায়গা প্রয়োজন
✔ সরঞ্জাম বিনিয়োগের খরচ কম
✔ পরীক্ষার দক্ষতা বৃদ্ধি
✔ পণ্য উন্নয়ন, সার্টিফিকেশন এবং গুণমান নিয়ন্ত্রণের জন্য উপযুক্ত
সাধারণ অ্যাপ্লিকেশন
- গৃহস্থালী যন্ত্রপাতি
- ইভি চার্জিং সরঞ্জাম
- ইভি সংযোগকারী এবং চার্জিং বন্দুক
- ভোক্তা ইলেকট্রনিক্স
- বহিরঙ্গন বৈদ্যুতিক পণ্য
- এলইডি আলোকসজ্জা
- ব্যাটারি প্যাক এবং শক্তি সঞ্চয় ব্যবস্থা
- অটোমোবাইল উপাদান
- শিল্প নিয়ন্ত্রণ সরঞ্জাম
কেন একটি ইন্টিগ্রেটেড আইপিএক্স 1-আইপিএক্স 8 টেস্টিং সিস্টেম চয়ন করবেন?
অনেক ল্যাবরেটরি ড্রিপিং, স্প্রেিং, জেটিং এবং ডুবানোর পরীক্ষার জন্য পৃথক সিস্টেম ব্যবহার করে, যার ফলে বিনিয়োগের ব্যয় বেশি হয় এবং মেঝেতে আরও বেশি স্থান প্রয়োজন হয়।
সিনুওর ইন্টিগ্রেটেড আইপিএক্স১-আইপিএক্স৮ ওয়াটারপ্রুফ টেস্টিং সিস্টেম ব্যবহারকারীদের একটি সমন্বিত সমাধান ব্যবহার করে প্রয়োজনীয় সমস্ত জল প্রবেশ সুরক্ষা পরীক্ষা সম্পন্ন করতে সক্ষম করে।গবেষণাগারের দক্ষতা বৃদ্ধি এবং সরঞ্জাম ব্যবস্থাপনা সহজতর করা.
আপনি একটি নতুন পরীক্ষাগার তৈরি করছেন বা বিদ্যমান সুবিধাগুলি আপগ্রেড করছেন, এই সিস্টেমটি সম্পূর্ণ আইইসি 60529 জলরোধী পরীক্ষার জন্য একটি ব্যবহারিক এবং ব্যয়বহুল সমাধান সরবরাহ করে।
কোন আইপিএক্স পরীক্ষা করা যেতে পারে?
| পরীক্ষা | বর্ণনা |
|---|---|
| আইপিএক্স১ | উল্লম্বভাবে ঝরে পড়া জল |
| আইপিএক্স২ | টিল্টড ড্রিপিং ওয়াটার টেস্ট |
| আইপিএক্স৩ | ওসিলেটিং টিউব স্প্রে টেস্ট |
| আইপিএক্স৪ | স্প্ল্যাশ ওয়াটার টেস্ট |
| আইপিএক্স৫ | ওয়াটার জেট টেস্ট |
| আইপিএক্স৬ | শক্তিশালী ওয়াটার জেট টেস্ট |
| আইপিএক্স৭ | অস্থায়ী নিমজ্জন পরীক্ষা |
| আইপিএক্স৮ | ক্রমাগত নিমজ্জন পরীক্ষা |
IPX1-IPX8 ওয়াটারপ্রুফ টেস্টিং সলিউশন দরকার?
✔ বিনামূল্যে প্রযুক্তিগত পরামর্শ
✔ ল্যাবরেটরি পরিকল্পনা সহায়তা
✔ কাস্টমাইজড পরীক্ষার সমাধান
✔ বিশ্বব্যাপী ইনস্টলেশন সহায়তা
২৪ ঘণ্টার মধ্যে আপনার প্রস্তাব পান
