IEC 60529 IPX3 IPX4 জলরোধী পরীক্ষা সিস্টেম দোদুল্যমান টিউব বৃষ্টি পরীক্ষা সরঞ্জাম
| Raining speed IPX3: | 4 এস/সময় (2 × 120 °) | Raining speed IPX4: | 12 এস/সময় (2 × 360 °) |
| Swing angle: | সর্বোচ্চ ± 175 ° | Water flow rate: | 10L/মিনিট±5% |
| Test time: | 1-99999 এস | Pressure gauge: | 0~0.25MPa |
| Needle hole: | Φ0.4 মিমি | Water flow: | সেট করা যেতে পারে |
| High Light: | IPX3 IPX4 waterproof test system,oscillating tube rain test equipment,IEC 60529 water ingress tester |
||
আইইসি ৬০৫২৯ আইপিএক্স৩ আইপিএক্স৪ ওয়াটারপ্রুফ টেস্ট সিস্টেম ওসিলেটিং টিউব রেইন টেস্ট সরঞ্জামt
মানদণ্ডের সম্মতি
আইইসি ৬০৫২৯ অনুযায়ী ডিজাইন এবং নির্মিতঃ2013, এই পরীক্ষার সিস্টেমটি ইলেকট্রিক ও ইলেকট্রনিক পণ্যগুলির IPX3 এবং IPX4 জলরোধী সুরক্ষা স্তরের মূল্যায়ন করতে ব্যবহৃত হয়।এটি নিরাপত্তা এবং নির্ভরযোগ্যতা যাচাইয়ের জন্য আন্তর্জাতিক জলরোধী পরীক্ষার মানগুলির সাথে সম্মতি নিশ্চিত করে.
প্রয়োগ
আইপিএক্স 3 ~ 4 দোলন টিউব জলরোধী পরীক্ষা সিস্টেম বৃষ্টি এবং জল স্প্রে অবস্থার অনুকরণ করে জল স্প্রে এবং স্প্রে করার বিরুদ্ধে পণ্যগুলির প্রতিরোধের পরীক্ষা করে।এটি গৃহস্থালী যন্ত্রপাতিতে ব্যাপকভাবে ব্যবহৃত হয়, আলোকসজ্জা, ইলেকট্রনিক ডিভাইস, অটোমোবাইল উপাদান এবং অন্যান্য বৈদ্যুতিক সরঞ্জাম।

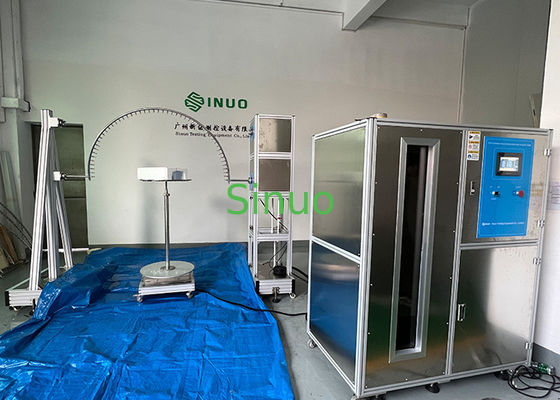

সিস্টেমের গঠন
ওসিলেটিং টিউব সুইং ডিভাইসঃ বৃষ্টির এক্সপোজার সিমুলেট করার জন্য সঠিক সুইং মোশন সরবরাহ করে।
ওসিলেটিং টিউবগুলির সম্পূর্ণ সেটঃ R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, বিভিন্ন নমুনা আকারের জন্য অভিযোজিত।
টার্নটেবলঃ পরীক্ষার নমুনাগুলি ঘুরিয়ে দেয় যাতে পানির অভিন্ন এক্সপোজার নিশ্চিত হয়।
স্মার্ট ওয়াটার সাপ্লাই অ্যান্ড কন্ট্রোল ক্যাবিনেট: এতে ওয়াটার সাপ্লাই ট্যাঙ্ক, পাম্প এবং কন্ট্রোল সিস্টেম রয়েছে।
নিয়ন্ত্রণ ব্যবস্থা
বুদ্ধিমান জল সরবরাহ ব্যবস্থা একটি পিএলসি, ফ্রিকোয়েন্সি রূপান্তরকারী এবং প্রবাহ মিটার দ্বারা নিয়ন্ত্রিত হয়, যা স্থিতিশীল এবং সুনির্দিষ্ট জল প্রবাহ নিশ্চিত করে।এটি আইইসি মান অনুযায়ী সঠিক এবং পুনরাবৃত্তিযোগ্য জলরোধী পরীক্ষা সক্ষম.
মূল বৈশিষ্ট্য
আইইসি ৬০৫২৯ আইপিএক্স৩/আইপিএক্স৪ ওয়াটারপ্রুফ স্ট্যান্ডার্ডের সাথে পুরোপুরি সামঞ্জস্যপূর্ণ।
বিভিন্ন আকারের পণ্যের জন্য বিস্তৃত ওসিলেটিং টিউব।
সঠিক প্রবাহ নিয়ন্ত্রণের জন্য পিএলসি এবং ফ্রিকোয়েন্সি কনভার্টার সহ প্রোগ্রামযোগ্য নিয়ন্ত্রণ ব্যবস্থা।
রিয়েল টাইম মনিটরিং এবং স্থিতিশীল পারফরম্যান্স সহ বুদ্ধিমান জল সরবরাহ ব্যবস্থা।
নির্ভরযোগ্য এবং পুনরাবৃত্তিমূলক পরীক্ষার ফলাফল নিশ্চিত করার জন্য শক্তিশালী কাঠামো।
গবেষণা ও উন্নয়ন পরীক্ষাগার, গুণমান পরিদর্শন কেন্দ্র এবং উত্পাদন উদ্যোগের জন্য উপযুক্ত।
টেকনিক্যাল প্যারামিটারঃ
| না, না। | পয়েন্ট | পরামিতি |
| 1 | পানি সরবরাহ |
জল প্রবাহের হার>10L/মিনিট±5% বিশুদ্ধ জল ছাড়া। এই ডিভাইস পরিষ্কার জল ফিল্টারিং ইউনিট দিয়ে সজ্জিত করা হয় |
| 2 | ওসিলেটিং টিউবের আকার | R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm দোলন টিউব সঙ্গে আসে, স্টেইনলেস স্টীল থেকে তৈরি |
| 3 | ইগল হোল | Φ০.৪ মিমি |
| 4 | দুটি গর্তের অন্তর্ভুক্তি কোণ | আইপিএক্স ৩ঃ১২০°; আইপিএক্স ৪ঃ১৮০° |
| 5 | ওসিলেটিং টিউব সুইং কোণ |
সর্বোচ্চ ±175° পূর্বনির্ধারিত হতে পারে (দ্রষ্টব্যঃ স্ট্যান্ডার্ডটি IPX3:120 °; IPX4:360 ° প্রয়োজন, তবে পরীক্ষার সময় ওসিলেটিং টিউবের নীচে টার্নটেবিল রয়েছে, তাই 360 ° প্রকৃত পরীক্ষার সময় অর্জন করা যায় না, যদি টার্নটেবিল না থাকে,তাহলে ৩৬০ ডিগ্রি অর্জন করা যায়) |
| 6 | বৃষ্টির গতি |
আইপিএক্স ৩ঃ৪ সেকেন্ড/সময় (২×১২০°); আইপিএক্স ৪ঃ১২ সেকেন্ড/সময় (২×৩৬০°); |
| 7 | পানির প্রবাহ |
oscillating আকার এবং পিন গর্ত সংখ্যা অনুযায়ী সেট করা যাবে (0.07 L/minX প্রতি গর্ত)
|
| 8 | পরীক্ষার সময় | 1-99999S পূর্বনির্ধারিত হতে পারে |
| 9 | চাপ পরিমাপকারী | ০-০.২৫ এমপিএ |
| 10 | টার্নটেবল | ব্যাসার্ধঃ Φ600mm, ঘূর্ণন গতিঃ 1r/min, বহন ক্ষমতাঃ ≤50kgs |
| 11 | সাইটের প্রয়োজনীয়তা |
একটি ডেডিকেটেড আইপি ওয়াটারপ্রুফ টেস্ট রুম, মাটি উজ্জ্বলতা সঙ্গে সমতল হওয়া উচিত। 10একটি ওয়াটারপ্রুফ ফুটো সুইচ (বা সকেট) সরঞ্জাম জন্য ব্যবহার করা হয়। ভাল প্রবাহ এবং খালাস ফাংশন সঙ্গে। গ্রাউন্ড ইনস্টলেশন। |
| 12 | বৈদ্যুতিক নিয়ন্ত্রণ | পিএলসি এবং টাচ স্ক্রিন |
| 13 | এই সরঞ্জামের জন্য পাওয়ার সাপ্লাই | একক ফেজ এসি 220V, 60Hz, 2KW |
| 14 | নমুনার জন্য পাওয়ার সাপ্লাই | একক ফেজ AC0 ~ 220V, 0 ~ 16A |
