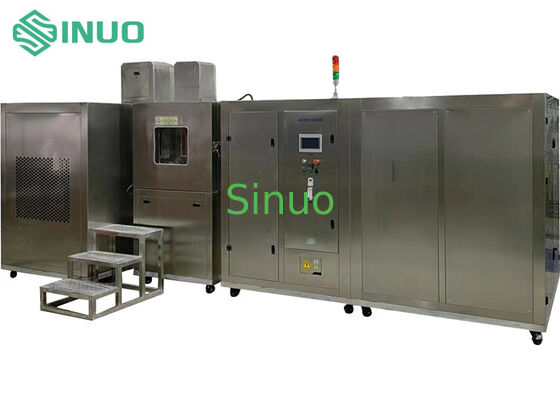

MIL-STD-810G উচ্চ ঘনত্বের ল্যামিনার এয়ারফ্লো বালি এবং ধুলো পরীক্ষা চেম্বার
| Inner chamber size: | 1000 × 1000 × 1000 মিমি (L×W×H) | Outer dimensions: | 7500 × 2500 × 4500 মিমি (L×W×H) |
| Metal mesh aperture: | ব্যাস 50µm | Airflow velocity: | 5m/s±0.5m/s |
| Temperature range: | RT±10-80℃ | Humidity range: | <25% RH |
| High Light: | মিল-এসটিডি-৮১০জি ধুলো পরীক্ষার চেম্বার,ল্যামিনার বায়ু প্রবাহ পরিবেশগত চেম্বার,বালি এবং ধুলো পরীক্ষার সরঞ্জাম |
||
MIL-STD-810G উচ্চ ঘনত্বের ল্যামিনার এয়ারফ্লো বালি এবং ধুলো পরীক্ষা চেম্বার
পণ্যের সংক্ষিপ্ত বিবরণ:
এই সরঞ্জামটি ধুলোময় পরিবেশে বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, স্বয়ংচালিত এবং মোটরসাইকেলের যন্ত্রাংশ এবং সিলগুলির পরীক্ষা করার জন্য উপযুক্ত যাতে সিল এবং হাউজিংগুলিতে বালি এবং ধুলো প্রবেশ করতে না পারে। এটি ব্যবহার, স্টোরেজ এবং পরিবহনের সময় ধুলোময় পরিবেশে বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, স্বয়ংচালিত এবং মোটরসাইকেলের যন্ত্রাংশ এবং সিলগুলির কর্মক্ষমতা যাচাই করে। পরীক্ষার উদ্দেশ্য হল বায়ুপ্রবাহ-বাহিত কণাগুলির বৈদ্যুতিক পণ্যগুলির উপর সম্ভাব্য ক্ষতিকারক প্রভাব নির্ধারণ করা। পরীক্ষাটি প্রাকৃতিক পরিবেশগত কারণ বা যানবাহনের চলাচলের মতো মানব সৃষ্ট বিঘ্নের দ্বারা প্ররোচিত খোলা ধুলোময় বায়ু পরিবেশের অনুকরণ করতে ব্যবহার করা যেতে পারে।
ডিজাইন নীতি: নীচে একটি ধুলো সংগ্রহের পোর্ট সহ একটি শঙ্কু আকৃতির ফানেল ডিজাইন করা হয়েছে। ধুলো তোলার পোর্টে (ডান দিকে) একটি উচ্চ-চাপের টারবাইন সঞ্চালনকারী ফ্যান ইনস্টল করা হয়েছে যাতে ধুলো উপরে তোলা যায় এবং অভ্যন্তরীণ চেম্বারের নীচে পাঠানো যায়, নীচ থেকে চেম্বারের বাম দিকে এবং তারপরে প্রি-ট্রিটমেন্ট চেম্বারে প্রবেশ করানো হয়। বাম দিক থেকে পরীক্ষা চেম্বারে ধুলো ফুঁকানো হয় এবং ধুলো ডান দিকে অনুভূমিকভাবে ফুঁকানো হয়, এইভাবে একটি অবিচ্ছিন্ন চক্র শুরু হয়।
প্রযোজ্য মান:
MIL-STD-810G, IEC 60068-2-68 ইত্যাদি মেনে চলে।
প্রযুক্তিগত স্পেসিফিকেশন:
| চেম্বার ভিতরের মাত্রা | 1000×1000×1000 মিমি (W×H×D) |
| আনুমানিক বাইরের মাত্রা | প্রায় 7500×2500×4500 মিমি (W×H×D) (প্রকৃত মাত্রা পরিবর্তিত হতে পারে) এয়ার ডাক সহ |
| তাপমাত্রার পরিসীমা | RT±10-80℃ (নিয়ন্ত্রণযোগ্য) |
| আর্দ্রতার পরিসীমা | <25%RH |
| সূক্ষ্ম ধুলো | ≤75um |
| মোটা ধুলো | ≤150um |
| ঘনত্ব | 2±0.5g/m3 |
| বায়ুপ্রবাহের গতি | 5m/s±0.5m/s; |
| ট্যাল্ক ডোজ | 2-5 কেজি/মি³ (এই সরঞ্জামের জন্য 25 কেজি প্রয়োজন) |
| মান | GB2423.37-2006 টেস্ট Lc1 / IEC 60068-2-68 |
| বিদ্যুৎ সরবরাহ | 380V±10%V (তিন-ফেজ পাঁচ-তার, একটি পৃথক 80A সার্কিট ব্রেকার সহ; সার্কিট ব্রেকারে টার্মিনাল থাকতে হবে; পাওয়ার কর্ড কমপক্ষে 10 বর্গ মিলিমিটার হতে হবে)। |
| দূষণ, ইলেক্ট্রোম্যাগনেটিক বিকিরণ | প্রাসঙ্গিক মান এবং প্রয়োজনীয়তা পূরণ করে |
|
কাঠামোগত পদ্ধতি (ইন্টিগ্রেটেড কন্ট্রোলার এবং টেস্ট চেম্বার) |
1. চেম্বারের নীচের অংশটি ফানেল আকৃতির, নীচে একটি ধুলো-পুনরুদ্ধার মোটর ধুলো সংগ্রহের প্রক্রিয়ায় সহায়তা করে।
2. পরীক্ষা চেম্বারটি প্রায় ঘনক্ষেত্রাকার, যার বায়ুপ্রবাহের ক্রস-সেকশনের পার্শ্ব দৈর্ঘ্য নমুনার ক্রস-সেকশনের উল্লম্ব বা অনুভূমিক পার্শ্ব দৈর্ঘ্যের সর্বোচ্চ মানের কমপক্ষে তিনগুণ যা বায়ুপ্রবাহের দিকের সাথে লম্ব। পরীক্ষা চেম্বারে একটি গরম করার ফাংশন রয়েছে।
3. পরীক্ষা চেম্বারে একটি প্রি-ট্রিটমেন্ট চেম্বার অন্তর্ভুক্ত রয়েছে এবং উভয় চেম্বারের বায়ুপ্রবাহের ক্রস-সেকশন একই। প্রি-ট্রিটমেন্ট চেম্বারে নিয়ে যাওয়া বায়ুপ্রবাহ চ্যানেলের প্রবেশদ্বারের পিছনে একটি এয়ার গাইড ভেন ইনস্টল করা হয়েছে। সামগ্রিক বিন্যাসের মাধ্যমে একটি অনুভূমিক ল্যামিনার বায়ুপ্রবাহ তৈরি করা হয়। বায়ুপ্রবাহ তৈরির জন্য একটি ব্লোয়ার ডিভাইস পরীক্ষা চেম্বারের পিছনে অবস্থিত। চেম্বার থেকে বায়ু টেনে নেওয়া হয় এবং বায়ুপ্রবাহ চ্যানেলের মাধ্যমে প্রি-ট্রিটমেন্ট চেম্বারে পাঠানো হয়। ধুলো অপসারণ ডিভাইসটি বাহ্যিক এবং ডাক্টওয়ার্কের মাধ্যমে সংযুক্ত।
|
| বাহ্যিক প্রাচীরের উপাদান | উচ্চ-মানের SUS304 স্টেইনলেস স্টিল |
| অভ্যন্তরীণ চেম্বারের উপাদান |
SUS304 স্টেইনলেস স্টিল
|
| পর্যবেক্ষণ জানালা | চেম্বার দরজায় একটি বড় পর্যবেক্ষণ জানালা রয়েছে। |
| এয়ার ডাক |
অনন্য এয়ার ডাক ডিজাইন নিশ্চিত করে যে চেম্বারটি উচ্চ ঘনত্বের ল্যামিনার বায়ুপ্রবাহ তৈরি করে।
|
| মৌলিক কাঠামো | এটি একটি প্রি-ট্রিটমেন্ট চেম্বার, একটি টেস্ট চেম্বার, একটি ধুলো সাকশন পোর্ট, একটি ধুলো সংগ্রহের বাক্স, একটি সঞ্চালনকারী ধুলো ফুঁকানোর ডিভাইস, একটি ভ্যাকুয়াম সিস্টেম, একটি ধুলো স্টোরেজ ট্যাঙ্ক, একটি ফ্লো ভালভ, একটি হিটিং সিস্টেম, একটি ব্যাকফ্লো ভেন, একটি নমুনা টার্নটেবল, একটি প্রতিরক্ষামূলক জাল, একটি ঘনত্ব মিটার ধুলো রিটার্ন পাইপ ইত্যাদি নিয়ে গঠিত। |
| পর্যবেক্ষণ জানালা | দরজায় একটি পর্যবেক্ষণ জানালা, একটি রেজিস্ট্যান্স ফিল্ম হিটিং অ্যান্টি-ফ্রস্ট পর্যবেক্ষণ জানালা রয়েছে। |
| আলো | চেম্বারটি উপরে উচ্চ-তীব্রতার LED আলো দিয়ে সজ্জিত, যা উপরের একটি আলোক-প্রবেশকারী জানালার মাধ্যমে চেম্বারে আলো ফেলে; এটি একটি স্বাধীন সুইচ দ্বারা নিয়ন্ত্রিত হয়। |
| টাচস্ক্রিন |
পিএলসি এবং টাচ স্ক্রিন ইন্টেলিজেন্ট কন্ট্রোল সিস্টেম (SINUO দ্বারা স্ব-উন্নত) |
| ঘনত্ব মিটার |
সঠিক নিয়ন্ত্রণের জন্য অ্যানালগ কন্ট্রোল সিগন্যালগুলি পিএলসি মডিউলে প্রেরণ করা হয়। |
| হিটিং সিস্টেম | 316 স্টেইনলেস স্টিল হিটিং ওয়্যার |
| ভ্যাকুয়াম সিস্টেম | প্রেসার রেগুলেটর ভালভ, নজল, প্রেসার রেগুলেটর কিট, সংযোগকারী পাইপ, ভ্যাকুয়াম পাম্প |
| কন্ট্রোলার |
একটি প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) ব্যবহার করা হয় (এই কন্ট্রোলারে নীচে বর্ণিত বিভিন্ন ধরণের ইচ্ছামত সেট নিয়ন্ত্রণ ফাংশন রয়েছে)।
|
| ধাতব জালের আকার | নামমাত্র তারের ব্যাস 50μm, নামমাত্র তারের ব্যবধান 75μm বা 150μm এর কম |
| ফ্যান | সম্পূর্ণ প্লাস্টিকের সেন্ট্রিফিউগাল ফ্যান |
নিরাপত্তা সুরক্ষা ফাংশন:
- নির্ভরযোগ্য গ্রাউন্ডিং সুরক্ষা ডিভাইস;
- লিক / ওপেন সার্কিট সুরক্ষা;
- হিটার শর্ট সার্কিট সুরক্ষা;
- ব্লোয়ার মোটর ওভারলোড সুরক্ষা;
- কাজের চেম্বারের জন্য স্বাধীন অতিরিক্ত-তাপমাত্রা এবং শ্রবণযোগ্য/দৃশ্যমান অ্যালার্ম;
- আন্ডারভোল্টেজ, ওভারভোল্টেজ এবং ফেজ লস সুরক্ষা;
সরঞ্জাম ব্যবহারের শর্তাবলী:
- ভোল্টেজ: এসি 380V±10%, 50 Hz, তিন-ফেজ চার-তার + গ্রাউন্ডিং তার
- পরিবেষ্টিত তাপমাত্রা: 5〜35℃
- পরিবেষ্টিত আর্দ্রতা:< 85% RH (25℃)
- বায়ুমণ্ডলীয় চাপ: 86〜106kPa
- সাইটের প্রয়োজনীয়তা: সরঞ্জামটি একটি ভাল বায়ুচলাচলযুক্ত পরীক্ষা চেম্বারে অনুভূমিকভাবে স্থাপন করা উচিত, অপারেশন এবং রক্ষণাবেক্ষণের জন্য এর চারপাশে পর্যাপ্ত স্থান সহ।
পরিবেশগত অবস্থা: সরঞ্জামের স্থানটি শক্তিশালী কম্পন, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, উচ্চ ঘনত্বের ধুলো এবং ক্ষয়কারী পদার্থ, সরাসরি সূর্যালোক বা অন্যান্য তাপ উত্স থেকে সরাসরি বিকিরণ থেকে মুক্ত হওয়া উচিত।
