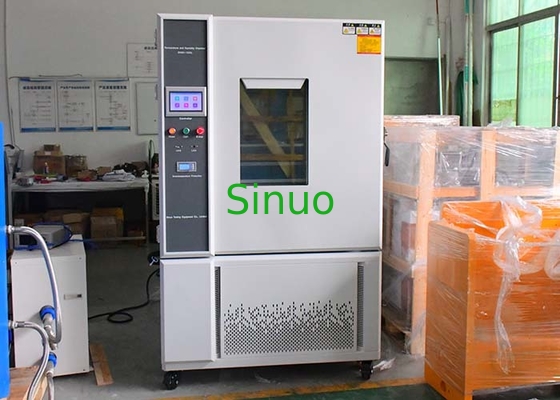

IEC 60068-2-1 পরিবেশগত পরীক্ষার চেম্বার 1000L -70°C থেকে +150°C

চেম্বারের আকার

একটি শব্দ স্তর≤70dB(A)

(একটি সাউন্ড-ইনসুলেটেড রুমে পরিবেষ্টিত তাপমাত্রা 25°C এবং কম ইকোতে পরিমাপ করা হয়। A ওজন ব্যবহার করে, 9 পয়েন্টের গড় পরীক্ষা করুন।প্রতিটি পরীক্ষার পয়েন্টটি গোলমাল উত্স থেকে 1 মিটার দূরে অনুভূমিকভাবে এবং মাটির উপরে 1 মিটার উপরে রয়েছে)

1বাইরের দেয়ালের উপাদানঃ A3 বোর্ড স্প্রে করা।

2অভ্যন্তরীণ দেয়াল উপাদানঃ ব্রাশ স্টেইনলেস স্টীল প্লেট SUS # 304।

3চেম্বার তাপ নিরোধক উপাদানঃ 100 মিমি উচ্চ তাপমাত্রা প্রতিরোধী শক্ত পলিউরেথেন ফোয়ারা।

4চেম্বারের দরজার বিচ্ছিন্নতা উপাদানঃ 100 মিমি উচ্চ তাপমাত্রা প্রতিরোধী শক্ত পলিউরেথান ফোয়ারা।

1. স্টেইনলেস স্টীল দীর্ঘ অক্ষের সেন্ট্রিফুগাল ভ্যানঃ 2 সেট / 90W।

2. ফ্যান, হিটার, বাষ্পীভবন (দেহিমিডিফায়ার), ড্রেনাইজ ডিভাইস, চাপ ভারসাম্য পোর্ট, নিয়মিত বায়ু ডিফ্লেক্টর, তাপমাত্রা সেন্সর

1. পর্যবেক্ষণ উইন্ডোঃ 400x600x40 মিমি 3-স্তরীয় ভ্যাকুয়াম টেম্পারেড গ্লাস

2. ফ্ল্যাট এমবেডেড হ্যান্ডল

3. দরজা hinges: SUS # 304 আমদানি hinges

4. চেম্বারের ভিতরে শক্তি সঞ্চয়কারী ল্যাম্প

5. সীসা গর্তঃ φ50mm 1 টুকরা

1. এক টুকরো দরজা বাইরের দিকে খোলা হয়, বাম দিকে চক্রান্ত এবং ডানদিকে হ্যান্ডেল (যখন বাক্সের সামনের দিকে মুখ করে) ।

2. একটি নিরাপত্তা দরজা লকিং প্রক্রিয়া দিয়ে সজ্জিত (দরজা পরীক্ষা রুমে খোলা যেতে পারে), দরজা condensation প্রতিরোধ করার জন্য বৈদ্যুতিক তাপ দিয়ে সজ্জিত করা হয়,এবং আইসোলেটিং গ্লাসের পর্যবেক্ষণ উইন্ডোর দৃশ্যমান পরিসীমা (W400×H600mm). দরজার ফ্রেমটি একটি অ্যান্টি-কন্ডেনসেশন বৈদ্যুতিক গরম করার ডিভাইস দিয়ে সজ্জিত।

1. ফিন টাইপ রেডিয়েটর আকৃতির স্টেইনলেস স্টীল বৈদ্যুতিক হিটার

2. গরম নিয়ন্ত্রণ পদ্ধতিঃ এসএসআর (সলিড স্টেট রিলে) অ-যোগাযোগ সমান সময়ের পালস প্রস্থ মডুলেশন

3গরম করার ক্ষমতাঃ প্রায় 3KW

1হিটাচি বা এমারসন নিম্ন তাপমাত্রা এবং কম শব্দ স্ক্রল কম্প্রেসার (বায়ু-শীতল তাপ অপসারণ পদ্ধতি) ।

2শীতল করার পদ্ধতিঃ বায়ু শীতল

1পরীক্ষা করা পণ্যের উত্তাপের বোঝা কার্যকরভাবে দূর করার জন্য ঠান্ডা কয়লা প্রবাহ হার ডিভাইসের স্বয়ংক্রিয় সমন্বয় গৃহীত হয়, যা জার্মান / জাপানি প্রযুক্তির সাথে সিঙ্ক্রোনাইজ করা হয়।

2ঐতিহ্যগত ডিজাইনের তুলনায়, নিয়ন্ত্রণ স্থিতিশীলতা এবং পুনরুত্পাদনযোগ্যতা উচ্চতর, এবং এটি শক্তি সঞ্চয় এবং শক্তি সঞ্চয় ক্ষেত্রে অতি উচ্চ কর্মক্ষমতা অর্জন করে।

হিটাচি বা এমারসন কম তাপমাত্রা এবং কম শব্দ স্ক্রল কম্প্রেসার

1কনডেন্সার এবং বাষ্পীভবন এসিএন্ডআর ডাবল স্পয়লার টাইপ অ্যালুমিনিয়াম ফিন ডিভাইস গ্রহণ করে।

2এই ডিভাইসগুলি আমদানি করা বিখ্যাত ব্র্যান্ডের রেফ্রিজারেশন আনুষাঙ্গিক গ্রহণ করে।

1নিয়ন্ত্রক সিস্টেমের নিয়ামক স্বয়ংক্রিয়ভাবে পরীক্ষার অবস্থার অনুযায়ী রেফ্রিজারেশন কম্প্রেসার অপারেটিং শর্ত সামঞ্জস্য করে।বিদ্যুৎ এবং জল সাশ্রয়ের নীতি অর্জনের জন্য আউটপুট কুলিং ক্ষমতা নিয়ন্ত্রণ করা যেতে পারে. কাজের অবস্থা আরো স্থিতিশীল. বিশেষ করে অপারেটিং আর্দ্রতা 30% বিদ্যুৎ সংরক্ষণ করতে পারেন.

2বাষ্পীভবন চাপ নিয়ন্ত্রক ভালভ।

3. কম্প্রেসার রিটার্ন এয়ার কুলিং সার্কিট

1. বক্ররেখা এবং তাপমাত্রা এবং আর্দ্রতা একই ইন্টারফেসে প্রদর্শিত হতে পারে

2. তাপমাত্রা এবং আর্দ্রতা স্ক্রিন প্রদর্শন

৩. বক্ররেখা রিয়েল টাইমে রেকর্ড করা যায়

প্রযুক্তিগত সূচকঃ

1. ৭ ইঞ্চি রঙিন টাচ স্ক্রিন

2. দুটি নিয়ন্ত্রণ মোডঃ প্রোগ্রাম / স্থির মান

3. সেন্সর প্রকারঃ দুটি PT100 ইনপুট (ইলেকট্রনিক সেন্সর ইনপুট ঐচ্ছিক)

4. আউটপুট মোডঃ ভোল্টেজ ইমপ্লাস (এসএসআর) / কন্ট্রোল আউটপুটঃ 2 (তাপমাত্রা / আর্দ্রতা) / 2 4-20mA এনালগ আউটপুট / 16 রিলে আউটপুট (প্যাসিভ)

5নিয়ন্ত্রণ সংকেতঃ 8 আইএস নিয়ন্ত্রণ সংকেত/8 টি নিয়ন্ত্রণ সংকেত/4 এলএ নিয়ন্ত্রণ সংকেত

6. এলার্ম সিগন্যালঃ 16 ডিআই বাহ্যিক বাধা এলার্ম

7তাপমাত্রা পরিমাপ পরিসীমাঃ -৯০.০০°সি-২০০.০০°সি, (ঐচ্ছিক -৯০.০০°সি-৩০০.০০°সি) ত্রুটি ±০.২°সি

8আর্দ্রতা পরিমাপ পরিসীমাঃ 1.0%--100%RH, ত্রুটি ±1%RH

9যোগাযোগ ইন্টারফেসঃ (RS232/RS485, সর্বোচ্চ যোগাযোগ দূরত্ব 1.2km [অপটিক্যাল ফাইবার 30km পর্যন্ত]

10ইন্টারফেস ভাষা টাইপঃ চীনা/ইংরেজি

11. ইংরেজি ইনপুট ফাংশন দিয়ে সজ্জিত

12. একটি প্রিন্টারের সাথে ব্যবহার করা যেতে পারে (USB ফাংশন ঐচ্ছিক)

13. বিভিন্ন সংকেত সমন্বয় রিলে আউটপুট, এবং সংকেতগুলি যৌক্তিক ক্রিয়াকলাপের সাপেক্ষে হতে পারে (না, এবং, অথবা, না, এক্সওআর), পিএলসি প্রোগ্রামিং ক্ষমতা হিসাবে উল্লেখ করা হয়

14. বৈচিত্র্যময় রিলে নিয়ন্ত্রণ পদ্ধতিঃ প্যারামিটার-> রিলে মোড, রিলে-> প্যারামিটার মোড, লজিক্যাল সংমিশ্রণ মোড, কম্পোজিট সিগন্যাল মোড

15. প্রোগ্রাম সম্পাদনাঃ প্রোগ্রামের 120 টি গ্রুপ প্রোগ্রাম করা যেতে পারে, এবং প্রতিটি প্রোগ্রাম গ্রুপ 100 টি পর্যন্ত সেগমেন্ট প্রোগ্রাম করতে পারে

নির্ভুলতাঃ তাপমাত্রা ±0.1°C+1digit, আর্দ্রতা ±1%R.H+1digit

রেজোলিউশনঃ তাপমাত্রা ±0.01°C, আর্দ্রতা ±0.1%R.H.

তাপমাত্রা ঢালঃ 0.1 ~ 9.9 সেট করা যেতে পারে।

এটিতে উপরের এবং নীচের সীমা স্ট্যান্ডবাই এবং অ্যালার্ম ফাংশন রয়েছে।

তাপমাত্রা এবং আর্দ্রতা ইনপুট সংকেত শুকনো এবং ভিজা বাল্ব PT100x2।

PID নিয়ন্ত্রণ প্যারামিটার সেটিংসের 9 সেট, PID স্বয়ংক্রিয় হিসাব।

স্বয়ংক্রিয় সংশোধন স্ক্রিন ফাংশন সঙ্গে শুকনো এবং ভিজা বাল্ব

1. অ্যান্টি-ইন্টিগ্রেট স্যাচুরেশন পিআইডি

2বিটিসি ভারসাম্যপূর্ণ তাপমাত্রা নিয়ন্ত্রণ পদ্ধতি + ডিসিসি বুদ্ধিমান শীতল ক্ষমতা নিয়ন্ত্রণ + ডিইসি বুদ্ধিমান বৈদ্যুতিক নিয়ন্ত্রণ (তাপমাত্রা পরীক্ষার সরঞ্জাম)

3. বিটিএইচসি ভারসাম্যপূর্ণ তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ পদ্ধতি + ডিসিসি বুদ্ধিমান শীতল ক্ষমতা নিয়ন্ত্রণ + ডিইসি বুদ্ধিমান বৈদ্যুতিক নিয়ন্ত্রণ (তাপমাত্রা এবং আর্দ্রতা পরীক্ষার সরঞ্জাম)

এটি স্ক্রিন ডায়লগ মোড গ্রহণ করে, কোনও কী ইনপুট প্রয়োজন হয় না, এবং স্ক্রিনটি সরাসরি বিকল্পগুলি স্পর্শ করে।

তাপমাত্রা সেট (SV) এবং প্রকৃত (PV) মান সরাসরি প্রদর্শিত হয়।

বর্তমানে চালিত প্রোগ্রাম নম্বর, সেগমেন্ট, অবশিষ্ট সময় এবং চক্রের সংখ্যা প্রদর্শন করতে পারে।

সমষ্টিগত সময় ফাংশন চালাচ্ছে।

তাপমাত্রা প্রোগ্রাম সেটিং মান একটি গ্রাফিকাল বক্ররেখা প্রদর্শিত হয়, প্রোগ্রাম বক্ররেখা বাস্তবায়ন রিয়েল টাইম প্রদর্শন ফাংশন সঙ্গে।

একটি পৃথক প্রোগ্রাম সম্পাদনা পর্দা দিয়ে সজ্জিত, প্রতিটি পৃষ্ঠায় তাপমাত্রা, আর্দ্রতা এবং সময় কমপক্ষে 5 সেগমেন্ট প্রবেশ করা যেতে পারে।

চাইনিজ এবং ইংরেজিতে ইচ্ছা করলে পরিবর্তন করা যায়।

ত্রুটি প্রম্পট স্ক্রিন প্রদর্শিত হয়।

স্ক্রিনের ব্যাকলাইট সামঞ্জস্য করা যায়।

স্ক্রিন ডিসপ্লে সুরক্ষা ফাংশনটি টাইমার, টাইমার বা ম্যানুয়াল বন্ধের জন্য সেট করা যেতে পারে।

উপলব্ধ প্রোগ্রাম গ্রুপঃ সর্বোচ্চ 120 PATTEN।

উপলব্ধ মেমরি ক্ষমতাঃ মোট 12000 SEGMENTS।

কমান্ডের পুনরাবৃত্তিযোগ্য কার্যকরকরণঃ প্রতিটি কমান্ড 3200 বার পর্যন্ত কার্যকর করা যেতে পারে।

প্রোগ্রামটি একটি কথোপকথন পদ্ধতিতে তৈরি করা হয়, সম্পাদনা, ক্লিয়ারিং এবং সন্নিবেশের মতো ফাংশন সহ।

সেগমেন্ট সময় সেটিং 0~99Hour59Min.

প্রোগ্রামযোগ্য টাইমিং কন্ট্রোল মডিউল ডিভাইস x2 সেট।

পাওয়ার-অফ প্রোগ্রাম মেমরি, স্বয়ংক্রিয় স্টার্ট এবং ক্রমাগত প্রোগ্রাম এক্সিকিউশন পাওয়ার-অন পরে।

আরএস-৪৮৫ বা আরএস-২৩২ যোগাযোগ ইন্টারফেস দিয়ে।

প্রোগ্রাম চালানোর সময় গ্রাফিকাল কার্ভগুলি রিয়েল টাইমে প্রদর্শিত হতে পারে।

ফ্রিজিং ক্যাপাসিটি স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত।

স্কিমযুক্ত স্টার্ট এবং শাটডাউন ফাংশন সহ।

তারিখ এবং সময় সমন্বয় ফাংশন সঙ্গে.

কী এবং স্ক্রিন লক (LOCK) ফাংশন।

সামঞ্জস্যযোগ্য অতিরিক্ত তাপমাত্রা সুরক্ষা ডিভাইস (দ্বৈত সুরক্ষা, প্রথম অতি উচ্চ-নির্ভুলতা অতিরিক্ত তাপমাত্রা সুরক্ষা যা উচ্চ এবং নিম্ন তাপমাত্রা উভয়ের জন্য সেট করা যেতে পারে।উচ্চ বা নিম্ন তাপমাত্রা সুরক্ষা মেশিন ব্যর্থ হলে পরীক্ষার অধীনে পণ্য ভাল রক্ষা করতে সেট করা যেতে পারে.

এয়ার কন্ডিশনারের চ্যানেল ওভারহিট হয়ে গেছে।

ফ্যান মোটর ওভারহাইট।

মাটি সমতল, ভাল বায়ুচলাচল, এবং জ্বলনযোগ্য, বিস্ফোরক, ক্ষয়কারী গ্যাস এবং ধুলো নেই

কাছাকাছি কোন শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বিকিরণ উৎস নেই।

যন্ত্রপাতিটির কাছে একটি ড্রেনাইজিং ফ্লোর ড্রেন রয়েছে (রিফ্রিজারেশন ইউনিট থেকে ২ মিটারের মধ্যে) ।

সাইট গ্রাউন্ডের বহন ক্ষমতাঃ কমপক্ষে ৮০০ কেজি/এম২।

যন্ত্রপাতির চারপাশে উপযুক্ত রক্ষণাবেক্ষণের জায়গা আছে।

উঃ ৬০০ মিমি কম নয়

B: 1000 মিমি কম নয়

C: ১০০ মিমি কম নয়

D: অন্তত ৬০০ মিমি

1বিশুদ্ধ পানি ব্যবহার করতে হবে।

2নলের পানি বিশুদ্ধ করতে হবে

1তাপমাত্রাঃ ৫°সি ০৩৫°সি

2আপেক্ষিক আর্দ্রতাঃ ≤85%

3বায়ু চাপঃ 86kPa106kPa

ঘ) বিদ্যুৎ সরবরাহ

AC380V তিন-ফেজ চার-ক্যারিয়ার + সুরক্ষা গ্রাউন্ড ক্যারিয়ার

অনুমোদিত ভোল্টেজ ওঠানামা পরিসীমাঃ এসি (380±10) ভি

অনুমোদিত ফ্রিকোয়েন্সি ওঠানামা পরিসীমাঃ (50±0.5) Hz

সুরক্ষামূলক গ্রাউন্ডিং তারের গ্রাউন্ডিং প্রতিরোধের 4Ω এর কম

ব্যবহারকারীকে ইনস্টলেশন সাইটে সরঞ্জামগুলির জন্য সংশ্লিষ্ট ক্ষমতার একটি বায়ু বা পাওয়ার সুইচ কনফিগার করতে হবে এবং এই সুইচটি এই সরঞ্জামগুলির জন্য স্বতন্ত্রভাবে ব্যবহার করা উচিত
