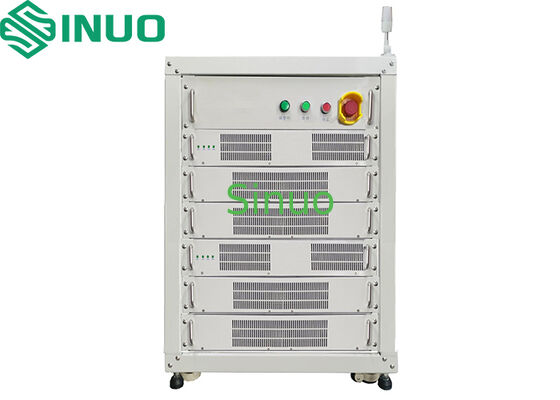

EN60950 পুনরুৎপাদনযোগ্য উচ্চ-নির্ভুল ব্যাটারি প্যাক পরীক্ষার সরঞ্জাম

EN60950 পুনরুদ্ধারযোগ্য উচ্চ নির্ভুলতা ব্যাটারি প্যাক পরীক্ষার সরঞ্জাম

সরঞ্জামের সংক্ষিপ্ত বিবরণ

পুনরুদ্ধারযোগ্য উচ্চ-নির্ভুলতা ব্যাটারি প্যাক পরীক্ষার সরঞ্জামগুলি লিথিয়াম-আয়ন ব্যাটারির বিভিন্ন পারফরম্যান্স সূচক যেমন ক্ষমতা, চার্জের অবস্থা, ওভারচার্জ,এবং অতিরিক্ত স্রাব. ডিভাইসটি উচ্চ শক্তি, দক্ষতা, নির্ভুলতা এবং কর্মক্ষমতা দ্বারা চিহ্নিত করা হয়। এটি পুনর্জন্মমূলক শক্তি ফিডব্যাক প্রযুক্তি ব্যবহার করে, যা তাপ নির্গমন, শক্তি খরচ,এবং অপারেটিং খরচ.

সিস্টেম আর্কিটেকচার

সরঞ্জাম প্রধানত হোস্ট কম্পিউটার, মাঝারি কম্পিউটার, ডিসি / এসি মডিউল, ডিসি / ডিসি মডিউল, নিম্ন কম্পিউটার এবং ডেটা অধিগ্রহণ এবং প্রক্রিয়াকরণ সিস্টেম নিয়ে গঠিত।এটি বাস্তব সময়ে তথ্য সংগ্রহ করতে পারে যেমন ভোল্টেজএই সিস্টেমটি বেটারির তাপমাত্রা সংক্রান্ত তথ্য সংগ্রহের জন্য বিকল্পভাবে সমর্থন করে এবং সংগৃহীত তথ্যগুলি একটি বিশেষভাবে ডিজাইন করা ডাটাবেসে সংরক্ষণ করা হয়।বিভিন্ন তথ্য পরিসংখ্যান প্রদান, বিশ্লেষণ এবং রিপোর্ট উত্পাদন ফাংশন।

চিত্র ১ সিস্টেম আর্কিটেকচার ডায়াগ্রাম

সিস্টেমের প্রধান ফাংশনঃ

1.ব্যাটারির জীবনচক্র পরীক্ষা

2.ব্যাটারির ক্ষমতা পরীক্ষা

3.ডিসি অভ্যন্তরীণ প্রতিরোধের পরীক্ষা

4.চার্জ/ডিসচার্জ বৈশিষ্ট্য পরীক্ষা

5.চার্জ ধরে রাখার পরীক্ষা

6.চার্জ/ডিসচার্জ দক্ষতা পরীক্ষা

7.গভীর স্রাব / ধ্রুবক ভোল্টেজ স্রাব পরীক্ষা

8.অতিরিক্ত চার্জ এবং অতিরিক্ত নিষ্কাশন সহনশীলতা পরীক্ষা

9.তাপমাত্রা বৈশিষ্ট্য পরীক্ষা

সিস্টেম প্রধান বৈশিষ্ট্য:

1.উচ্চ শক্তি দক্ষতা এবং ন্যূনতম তাপ উত্পাদনের জন্য পুনর্জন্মমূলক শক্তি ফিডব্যাক প্রযুক্তি, শক্তি খরচ এবং অপারেটিং খরচ উল্লেখযোগ্যভাবে হ্রাস।

2.ত্রি-ফেজ ভারসাম্য প্রযুক্তি (নিরপেক্ষ লাইন ছাড়া), গ্রিড লোড কমাতে।

3.স্টার্টআপের সময় পাওয়ার গ্রিডের উপর প্রভাব কমাতে নরম স্টার্ট বৈশিষ্ট্য।

4.ডিভাইসের যথার্থতা ০.০৫% এর বেশি, প্রতি চক্রের জন্য ১০০০ এমএস পর্যন্ত ডেটা লগিংয়ের সময় এবং উচ্চ স্থিতিশীলতা।

5.স্বতন্ত্র চ্যানেল যা প্রতিটি চ্যানেলের জন্য স্বতন্ত্র চার্জ/ডসচার্জ সেটিংয়ের অনুমতি দেয়।

6.সম্পূর্ণ ইনপুট/আউটপুট এবং সুরক্ষা বৈশিষ্ট্য যেমন বিপরীত সংযোগ সুরক্ষা, পাওয়ার অফ পুনরায় চালু সুরক্ষা এবং দুর্বল যোগাযোগ সুরক্ষা।

7.চ্যানেল স্টার্টআপ এ কোন প্রভাব বর্তমান, ধ্রুবক বর্তমান এবং ধ্রুবক ভোল্টেজের মধ্যে বিরামবিহীন রূপান্তর, কোন বর্তমান স্পাইক ছাড়া।

8.এক পিসির মাধ্যমে কেন্দ্রীভূত নিয়ন্ত্রণের জন্য মাল্টি-লেয়ার নেটওয়ার্ক ইন্টিগ্রেশন, 1000 টিরও বেশি চ্যানেল সমর্থন করে; বড় সিস্টেমগুলি রিমোট মনিটরিং সমর্থন করে।

9.চ্যানেলগুলি কার্যকারিতা প্রসারিত করার জন্য প্রয়োজন হিসাবে অবাধে সমান্তরাল করা যেতে পারে।

10.সহজ রক্ষণাবেক্ষণের জন্য মডুলার ডিজাইন।

11.সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য দ্রুত-সংযোগ আউটপুট ক্যাবল।

12.স্বর্ণের আচ্ছাদিত সুই ক্ল্যাম্প ফিক্সচারগুলি গরম হ্রাস করে এবং ব্যাটারি লোড / আনলোড সহজ করে তোলে।

13.সিস্টেম নিয়ন্ত্রণ ও প্রক্রিয়াকরণের জন্য উচ্চ গতির ডিএসপি প্রসেসরগুলির উপর ভিত্তি করে ডিজিটাল সার্কিট ডিজাইন।

14.শক্তির দক্ষতা এবং ছোট হার্ডওয়্যার আকারের জন্য সিঙ্ক্রোনস রেটিক্সিং প্রযুক্তি ব্যবহার করে।

15.ডাটা প্রসেসিং এবং সিস্টেম কন্ট্রোলের প্রয়োজনীয়তা পূরণের জন্য সমৃদ্ধ বাহ্যিক ডিভাইস সংস্থান এবং উচ্চ গতির ডিজিটাল প্রসেসিং ক্ষমতা।

16.সরাসরি I/O পোর্টের মাধ্যমে ডিএসপিকে নিয়ন্ত্রণ ভেরিয়েবল প্রসেসিংয়ের জন্য পাঠায়।

17.সিস্টেম হার্ডওয়্যারটি সরলতা এবং নির্ভরযোগ্যতার জন্য ডিজাইন করা হয়েছে।

18.মডুলার ডিজাইন সিস্টেম আপগ্রেড এবং রক্ষণাবেক্ষণ সহজতর করে।

সফটওয়্যার ফাংশন বর্ণনা

1.ডিভাইসটি মূলত ব্যাটারি চার্জ / ডিসচার্জ টেস্টিং এবং সম্পর্কিত ব্যাটারি বৈশিষ্ট্যগত পরীক্ষার জন্য ব্যবহৃত হয়, সম্পূর্ণ স্বাধীন পরীক্ষার চ্যানেলগুলির সাথে। সফ্টওয়্যার প্রোগ্রামিং নিয়ন্ত্রণের মাধ্যমে,ব্যবহারকারীরা ব্যাটারি চার্জ / নিষ্কাশন জন্য পরিসীমা মধ্যে কোন বর্তমান এবং ভোল্টেজ প্রোগ্রাম করতে পারেনপরীক্ষার তথ্য বারকোডের মাধ্যমে পণ্যের তথ্য সংযুক্ত করে ট্র্যাক করা যায় এবং চার্জ/ডিসচার্জ চলাকালীন রিয়েল টাইমে পর্যবেক্ষণ করা যায়।

2.নিরাপত্তা সুরক্ষাঃ ডিভাইসটি বিপরীত সংযোগ সুরক্ষা, ভোল্টেজ নমুনা লাইন অ্যানোমালির সনাক্তকরণ এবং বর্তমান পরীক্ষার লাইনের অ্যানোমালির সুরক্ষা বৈশিষ্ট্যযুক্ত। যদি ব্যাটারি বিপরীত হয়,চ্যানেলটি আউটপুট বা ইনপুট বর্তমান করতে পারে না. এটি ভোল্টেজ নমুনা লাইন সংযোগ বিচ্ছিন্ন বা বর্তমান লাইন খারাপভাবে সংযুক্ত করা হয় যখন পরীক্ষা বিরতি হবে. ডিভাইস পাওয়ার অফ সুরক্ষা, overcurrent সুরক্ষা অন্তর্ভুক্ত,ওভারভোল্টেজ সুরক্ষা, এবং নিরাপদ পরীক্ষার জন্য অতিরিক্ত তাপমাত্রা সুরক্ষা।

3.প্রসেস ওয়ার্কফ্লোঃ মাল্টি-লেয়ার নেস্টেড চক্রগুলির জন্য সমর্থন সহ একাধিক পরীক্ষার দৃশ্যকল্প বাস্তবায়নের জন্য কাস্টম ভেরিয়েবলগুলি প্রোগ্রাম করা যেতে পারে।

4.স্বাধীন চ্যানেলঃ প্রতিটি চ্যানেলের স্বাধীনভাবে প্রোগ্রামযোগ্য ধ্রুবক বর্তমান এবং ধ্রুবক ভোল্টেজ উত্স রয়েছে, যা পরীক্ষার প্রক্রিয়া ধাপগুলি স্বাধীনভাবে সেট করার ক্ষমতা রাখে।

5.বিচ্ছিন্নতা অব্যাহতঃ বিদ্যুৎ বিচ্ছিন্নতা, যোগাযোগ বিচ্ছিন্নতা বা অন্য কোনও অস্বাভাবিকতার ক্ষেত্রে, শর্তগুলি পুনরুদ্ধার করা হলে পরীক্ষাটি স্বয়ংক্রিয়ভাবে শেষ সংরক্ষিত পদক্ষেপ থেকে পুনরায় শুরু হবে।

6.অফলাইন সুরক্ষা এবং অপারেশনঃ যখন হোস্ট এবং নিম্ন কম্পিউটারের মধ্যে যোগাযোগ বিচ্ছিন্ন হয়, তখন সিস্টেম অফলাইন অপারেশন মোডে প্রবেশ করবে।ডিভাইস বিরতি যখন নিম্ন কম্পিউটার শক্তি হারান এবং সমস্যা সমাধান করা হয় পরে পরীক্ষা পুনরায় শুরু হবে.

7.অ্যানোমালি ডিটেকশন: সিস্টেম সঠিকভাবে ভোল্টেজ এবং বর্তমান পরিবর্তন ক্যাপচার করতে পারেন। যদি ভোল্টেজ বা বর্তমান পরিবর্তন নির্দিষ্ট thresholds অতিক্রম,ডিভাইসটি স্বয়ংক্রিয়ভাবে একটি সতর্কতা এবং বিরতি পরীক্ষা জারি করতে পারে.

8.লগ ট্র্যাকিংঃ সিস্টেমে একটি লগ ফাংশন অন্তর্ভুক্ত রয়েছে যা ট্র্যাকযোগ্যতা এবং ত্রুটি সমাধানের জন্য পরীক্ষার প্রক্রিয়া চলাকালীন অপারেশন, অস্বাভাবিকতা এবং অন্যান্য বিবরণ রেকর্ড করে।

9.ডিভাইস এবং কম্পিউটার ইন্টারফেসঃ ডিভাইসটি অফিস নেটওয়ার্কের মাধ্যমে স্থিতিশীল এবং রিয়েল টাইমে রিমোট ডেটা অধিগ্রহণের জন্য একটি RJ-45 ইথারনেট ইন্টারফেস ব্যবহার করে,হোস্ট সিস্টেমের রিয়েল-টাইম মনিটরিং সক্ষম করা.

10.ডেটা লগিং এবং প্রসেসিংঃ মূল চ্যানেলটি রিয়েল টাইমে ব্যাটারির তাপমাত্রা বা ভোল্টেজ নিরীক্ষণের জন্য তাপমাত্রা বা ভোল্টেজ চ্যানেলগুলিকে বিকল্পভাবে সমর্থন করতে পারে। ডেটা একযোগে প্রদর্শিত হয়,মোট ভোল্টেজ সহ, মোট বর্তমান, মোট ক্ষমতা, এবং সহায়ক তাপমাত্রা চ্যানেল।

11.বক্ররেখা বিশ্লেষণ এবং প্রক্রিয়াকরণঃ সিস্টেমে শক্তিশালী বক্ররেখা বিশ্লেষণের ক্ষমতা রয়েছে, যা ব্যবহারকারীদের বক্ররেখার জন্য পছন্দসই ডেটা সেটগুলি অবাধে নির্বাচন করতে দেয় (যেমন ভোল্টেজ, বর্তমান, ক্ষমতা-সময়,ক্ষমতা-ভোল্টেজ, এবং চক্র গণনা-শেষ ভোল্টেজ) কার্ভগুলি বিভিন্ন উপায়ে জুম, সরানো এবং তুলনা করা যেতে পারে এবং একাধিক ডেটা ফাইল তুলনা করা যেতে পারে।

বেসিক স্টেপ সেটিংস

সরঞ্জাম সুবিধা

1.চার্জিং এবং ডিসচার্জিংয়ের সময় 85% পর্যন্ত দক্ষতার সাথে উচ্চ শক্তি ফিডব্যাক দক্ষতা।

2.উচ্চ আউটপুট নির্ভুলতা, সর্বনিম্ন বর্তমান ড্রাইভ এবং উচ্চ স্থিতিশীলতা, 24-বিট এডিসি ইউনিটগুলির জন্য ধন্যবাদ।

3.ভোল্টেজ এবং বর্তমান লাইনের রিয়েল টাইম মনিটরিং সহ নিরাপত্তা সুরক্ষা বৈশিষ্ট্য।

4.পরীক্ষার সময় ব্যাটারির বিপরীত সংযোগ সুরক্ষা নিরাপত্তা নিশ্চিত করে।

5.ধ্রুবক বর্তমান থেকে ধ্রুবক ভোল্টেজে সুগম রূপান্তর, ব্যাটারি ক্ষতি রোধ।

6.বর্তমানের স্পাইক এড়ানোর জন্য সমস্ত চার্জ/ডিসচার্জ ধাপের জন্য নরম-স্টার্ট ফাংশন।

7.উচ্চ নির্ভুলতা ডিসি অভ্যন্তরীণ প্রতিরোধ পরীক্ষা, নির্ভরযোগ্য সেল ম্যাচিং নিশ্চিত।

প্রযুক্তিগত পরামিতি

প্রধান নিয়ন্ত্রণ ইন্টারফেস

প্রক্রিয়া প্রবাহ সম্পাদনা ইন্টারফেস

হোস্ট কম্পিউটার ডেটা ভিউয়ার ইন্টারফেস

উপাদান তালিকা

ঐচ্ছিক আনুষাঙ্গিক
