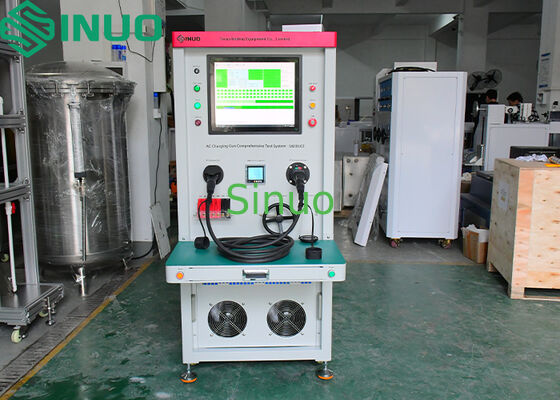

ইউএল স্ট্যান্ডার্ড এসি গাড়ির চার্জিং গানের ব্যাপক পরীক্ষা ব্যবস্থা

বিদ্যুৎ সরবরাহ

একক-ফেজ এসি ২২০V / ৫০Hz

বায়ু সরবরাহ

০.৬ MPa

নিয়ন্ত্রণ ব্যবস্থা

PLC + ইন্ডাস্ট্রিয়াল PC

বারকোড স্ক্যানিং

ডিভাইসটিতে পরীক্ষার নমুনার বারকোড বা QR কোড পড়তে একটি স্ক্যানার রয়েছে।

পরীক্ষার আগে পণ্যটি স্ক্যান করুন; পরীক্ষার পরে, স্ক্যান করা কোডটি স্বয়ংক্রিয়ভাবে পরীক্ষার রেকর্ডের সাথে যুক্ত হয়, যা ট্রেসযোগ্যতা সক্ষম করে।

তারের ধারাবাহিকতা পরীক্ষা

ব্রেক, ধারাবাহিকতা, শর্ট সার্কিট এবং তারের ক্রম পরীক্ষা PLC ইনপুট/আউটপুট স্ক্যানিংয়ের মাধ্যমে করা হয়।

PLC স্বয়ংক্রিয়ভাবে পাস/ফেল নির্ধারণ করে।

অন্তর্নির্মিত প্রতিরোধের পরিসীমা

১–৫০০০ Ω, নির্ভুলতা: ১%
পণ্যের গুণমান নির্ধারণের জন্য উপরের এবং নীচের সীমা সেট করা যেতে পারে।

CC & PE প্রতিরোধ (বোতাম টিপে / না টিপে)

১৬A এসি প্লাগ: না টিপে RC: ৬৮০Ω, টিপে RC+R4:৩.৩৮ kΩ

৩২A এসি প্লাগ:না টিপে RC: ২২০Ω, টিপে RC+R4:৩.৫২ kΩ

৬৩A এসি প্লাগ:না টিপে RC: ১০০Ω, টিপে RC+R4:৩.৪ kΩ

প্রতিরোধের পরিমাপের নির্ভুলতা ১%–২% পর্যন্ত পৌঁছাতে হবে।

থার্মিস্টর পরীক্ষার পরিসীমা

১০০–50,000 Ω, নির্ভুলতা: ২%

ধারাবাহিকতার গুণমান নির্ধারণের জন্য উপরের এবং নীচের সীমা সেট করা যেতে পারে।

কারেন্ট বহন ক্ষমতা ও ভোল্টেজ ড্রপ পরীক্ষা

রেটেড এবং ওভারলোড কারেন্ট অবস্থার অধীনে সংযোগকারীর জুড়ে ভোল্টেজ ড্রপ পরিমাপ করে।

অন্তর্নির্মিত থ্রি-ফেজ অ্যাডজাস্টেবল ট্রান্সফরমার: ০-৩৮০V আউটপুট, অ্যাডজাস্টেবল থ্রি-ফেজ লোড ০-৩৫A।

সমর্থিত পরীক্ষার পরিসীমা:

৩.৩ কিলোওয়াট ১৬A একক-ফেজ

৭.৪ কিলোওয়াট ৩২A একক-ফেজ

১১ কিলোওয়াট ১৬A থ্রি-ফেজ

২২ কিলোওয়াট ৩২A থ্রি-ফেজ

ইনসুলেশন প্রতিরোধের পরীক্ষা

থ্রি-ফেজ: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

থ্রি-ফেজ:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2,  L1/L2/N/E-L3

১.

লকিং ফাংশন সহ মোবাইল কাস্টার।পরীক্ষার ভোল্টেজ: DC ১০০–১০০০V (নিয়ন্ত্রণযোগ্য)

MES সংযোগ: ঐচ্ছিক, অতিরিক্ত খরচ প্রযোজ্য।নিম্ন সীমা: ১ M–১ GΩ (নিয়ন্ত্রণযোগ্য)

MES সিস্টেমের সাথে ঐচ্ছিকভাবে সংযোগের জন্য যোগাযোগ ইন্টারফেস সংরক্ষিত আছে, যা পরীক্ষার ডেটা MES ডাটাবেসে আপলোড করার অনুমতি দেয়, যা ব্যবস্থাপনা এবং নিয়ন্ত্রণের জন্য সহায়ক।নির্ভুলতা: ±৫%

পরীক্ষা সম্পন্ন হওয়ার সাথে সাথেই পরীক্ষার ডেটা সংরক্ষণ করা হয়।প্রতিরোধ < সেট মান হলে অ্যালার্মডাইইলেকট্রিক সহ্য (হাই-পোট) পরীক্ষা

একক-ফেজ: L-N, L-E, E-N

থ্রি-ফেজ: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

পরামিতি:

১.

লকিং ফাংশন সহ মোবাইল কাস্টার।২.

MES সংযোগ: ঐচ্ছিক, অতিরিক্ত খরচ প্রযোজ্য।৩.

MES সিস্টেমের সাথে ঐচ্ছিকভাবে সংযোগের জন্য যোগাযোগ ইন্টারফেস সংরক্ষিত আছে, যা পরীক্ষার ডেটা MES ডাটাবেসে আপলোড করার অনুমতি দেয়, যা ব্যবস্থাপনা এবং নিয়ন্ত্রণের জন্য সহায়ক।৪.

পরীক্ষা সম্পন্ন হওয়ার সাথে সাথেই পরীক্ষার ডেটা সংরক্ষণ করা হয়।৫.

সংরক্ষিত পরীক্ষার ডেটা TXT বা Excel ফরম্যাটে রপ্তানি করা যেতে পারে।টেস্ট স্টেশন

একক স্টেশন, প্রতি পরীক্ষায় একটি পণ্য

প্লাগ হোল্ডার

EU এসি গাড়ির প্লাগ হোল্ডার, EU এসি পেডেস্টাল প্লাগ হোল্ডার, GB এসি প্লাগ হোল্ডার, US এসি প্লাগ হোল্ডার

টেইল প্লেট

পরীক্ষার পণ্যের সাথে মিলিত বিশেষ প্রেসার ফিক্সচার, ক্ল্যাম্প এবং সুরক্ষা প্লেট সহ

সকেট উচ্চতা

৭৫০–১০০০ মিমি, আর্গোনোমিকালি ডিজাইন করা হয়েছে

কম্পিউটার সফটওয়্যার

১.

লকিং ফাংশন সহ মোবাইল কাস্টার।২.

MES সংযোগ: ঐচ্ছিক, অতিরিক্ত খরচ প্রযোজ্য।৩.

MES সিস্টেমের সাথে ঐচ্ছিকভাবে সংযোগের জন্য যোগাযোগ ইন্টারফেস সংরক্ষিত আছে, যা পরীক্ষার ডেটা MES ডাটাবেসে আপলোড করার অনুমতি দেয়, যা ব্যবস্থাপনা এবং নিয়ন্ত্রণের জন্য সহায়ক।৪.

পরীক্ষা সম্পন্ন হওয়ার সাথে সাথেই পরীক্ষার ডেটা সংরক্ষণ করা হয়।৫.

সংরক্ষিত পরীক্ষার ডেটা TXT বা Excel ফরম্যাটে রপ্তানি করা যেতে পারে।মাত্রা

W ৯০০ × D ৮০০ × H ১৮০০ মিমি

ওজন

প্রায় ৩০০ কেজি

অন্যান্য

১.

লকিং ফাংশন সহ মোবাইল কাস্টার।২.

MES সংযোগ: ঐচ্ছিক, অতিরিক্ত খরচ প্রযোজ্য।
