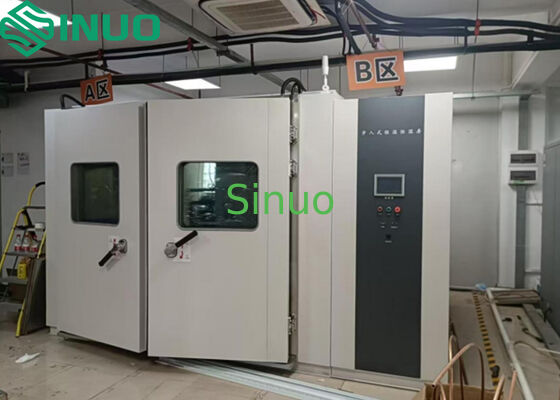

নির্ভরযোগ্যতা পরীক্ষার জন্য স্থায়ী তাপমাত্রা এবং আর্দ্রতা চেম্বারে হাঁটা

মডেল

এস এন ৮৮৬-২৫ মি³

নমুনা সীমাবদ্ধতা

এই পরীক্ষার সরঞ্জাম নিম্নলিখিত নমুনা পরীক্ষা বা সংরক্ষণ নিষিদ্ধঃ

জ্বলনযোগ্য, বিস্ফোরক বা উদ্বায়ী পদার্থ

ক্ষয়কারী পদার্থ

জৈবিক নমুনা

শক্তিশালী ইলেক্ট্রোম্যাগনেটিক নির্গমন উত্স

নামমাত্র ভলিউম

২৫ মিটার³

অভ্যন্তরীণ চেম্বারের মাত্রা

W2500 × H2500 × D4000 মিমি

বাইরের চেম্বারের মাত্রা

W3550 × H3130 × D4650 মিমি

পরীক্ষার পরিবেশগত অবস্থা

পরিবেষ্টিত তাপমাত্রা 5°35°C; আপেক্ষিক আর্দ্রতা ≤85%RH; বায়ুমণ্ডলীয় চাপ (86°106) kPa; চেম্বার খালি।

প্রযোজ্য পরীক্ষার মান

আইইসি ৬০০৬৮-২-৭৮ টেস্ট ক্যাবঃ স্থিতিশীল অবস্থায় আর্দ্র তাপ

পারফরম্যান্স

তাপমাত্রা পরিসীমা

-30°C থেকে +70°C

তাপমাত্রা পরিবর্তন

≤ ±0.5°C

তাপমাত্রা বিচ্যুতি

±2.0°C

তাপমাত্রা অভিন্নতা

2.0°C

তাপমাত্রা বৃদ্ধি সময়

+20°C → +85°C ≤ 20 মিনিট (লোড ছাড়াই)

তাপমাত্রা পতনের সময়

+20°C → -40°C ≤ 60 মিনিট (লোড ছাড়াই)

আর্দ্রতা পরিসীমা (শুধুমাত্র আর্দ্রতা টাইপ)

আপেক্ষিক আর্দ্রতা বিচ্যুতি

± 3% আরএইচ (> 75% আরএইচ, লোড ছাড়াই)
± 5% আরএইচ (≤ 75% আরএইচ, লোড ছাড়াই)

আর্দ্রতা পরিবর্তনশীলতা

±2.5% আরএইচ

বায়ুর গতি (কক্ষের কেন্দ্র)

0.৫.২.০ মি/সেকেন্ড (ফ্রিকোয়েন্সি নিয়ন্ত্রনযোগ্য) ।
বায়ুর গতি ≤ ২.০ মিটার/সেকেন্ডে সমস্ত পারফরম্যান্স সূচক পূরণ করতে হবে।

বায়ু প্রবাহের দিক

উল্লম্বভাবে নিচে

ওয়ার্কিং তাপ লোড (তাপ অপসারণ ক্ষমতা)

-40°C থেকে +0°C: ≤2000 W

+0°C থেকে +85°C: ≤6000 W

কাঠামোগত বৈশিষ্ট্য

তাপ নিরোধক গঠন

নিম্নলিখিত থেকে গঠিত কম্পোজিট মডুলার প্যানেল:

পাউডার লেপযুক্ত গ্যালভানাইজড স্টিল (বাহ্যিক প্যানেল) → তাপ নিরোধক উপাদান → SUS304 স্টেইনলেস স্টিল (ভেতরের প্যানেল)

বাইরের প্যানেলঃ A3 ঠান্ডা ঘূর্ণিত ইস্পাত, বেধ ≥ 1.0 মিমি, HOHUXI স্ট্যান্ডার্ড রঙ

অভ্যন্তরীণ প্যানেলঃ SUS304, বেধ ≥1.0 মিমি; ছাঁচযুক্ত অ্যান্টি-স্লিপ স্টিলের মেঝে

আইসোলেশন বেধঃ ≥100 মিমি

মেঝে লোড ক্ষমতাঃ 1000 kg/m2 (একরূপ লোড)

মেঝেঃ SUS304 ছাঁচযুক্ত অ্যান্টি-স্লিপ স্টিল প্লেট, বেধ 2.5 মিমি

এয়ার কন্ডিশনার চ্যানেল

সেন্ট্রিফুগাল ভ্যানঃ ≥4 ইউনিট
হিটার, বাষ্পীভবন (অর্থাৎ ডিহুমিডিফিকেশন), জল প্রবেশ/প্রস্থান, শুকনো বাল্ব সেন্সর
আর্দ্রতা প্রকারের চেম্বারে অতিরিক্তভাবে অন্তর্ভুক্ত রয়েছেঃ আর্দ্রকারী, শুকনো পোড়া প্রতিরোধের সুরক্ষা

স্ট্যান্ডার্ড কনফিগারেশন

ক্যাবল পোর্টঃ φ100 মিমি × 2 (বাম দিকে), ক্যাপ এবং সিলিকন প্লাগ সহ

আলোকসজ্জাঃ 60W/AC220V × 4, ইন্ডিকেটর টাওয়ার লাইট, বুমার,চাপ ভারসাম্য ডিভাইস

দরজা

ডাবল-হিংড ডাবল-লেফ্ট ডোর

একক পাতারঃ H2000 মিমি × W1200 মিমি

সিকিউরিটি লক (ভিতরে থেকে খুলতে পারে)

গরম অ্যান্টি-কন্ডেনসেশন ডাবল গ্লাস ভিউ উইন্ডো (W400 × H600 মিমি ×2)

গরম দরজার ফ্রেম

কন্ট্রোল প্যানেল

তাপমাত্রা এবং আর্দ্রতা প্রদর্শন নিয়ামক, অতিরিক্ত তাপমাত্রা সুরক্ষা, জরুরী স্টপ, রান সূচক, ত্রুটি সূচক, বুমার

মেকানিক্যাল কম্পার্টমেন্ট

রেফ্রিজারেশন সিস্টেম, ড্রেন/জল সিস্টেম, ফ্যান, বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, আর্দ্রতা এবং জল নিয়ন্ত্রণ সিস্টেম

বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট

শীতল ভ্যান, বিতরণ বোর্ড, নমুনা পাওয়ার টার্মিনাল, আরএস-৪৮৫ ইন্টারফেস, প্রধান পাওয়ার ব্রেকার

হিটার

৩১৬ স্টেইনলেস স্টীল বর্মড হিটার
নিয়ন্ত্রণ পদ্ধতিঃ এসএসআর (সলিড-স্টেট রিলে) শূন্য-ক্রসিং পিডব্লিউএম

আর্দ্রতা (শুধুমাত্র আর্দ্রতা টাইপ)

বোলার টাইপ বাষ্প humidification, 316 স্টেইনলেস স্টীল হিটার
এসএসআর পিডব্লিউএম নিয়ন্ত্রণ
জল স্তর নিয়ন্ত্রণ এবং শুকনো পোড়া সুরক্ষা

হিমায়ন ব্যবস্থা

কাজের পদ্ধতি

কম্প্রেসার রেফ্রিজারেশন সিস্টেম

বাষ্পীভবন

ফিনড তাপ এক্সচেঞ্জার (অন্তত ডিহুমিডিফিকেশনের জন্য)

কন্ডেনসার

শেল-এন্ড-টিউব বা লেজেড প্লেট তাপ এক্সচেঞ্জার

সম্প্রসারণ ডিভাইস

তাপীয় সম্প্রসারণ ভালভ, ক্যাপিলারি টিউব

রেফ্রিজারেশন নিয়ন্ত্রণ

পিএলসি স্বয়ংক্রিয়ভাবে রেফ্রিজারেশন অবস্থার সমন্বয় করে

রেফ্রিজারেন্ট

R404A, R23 (উভয় শূন্য ওজোন হ্রাস সূচক সহ)

প্রধান উপাদান ব্র্যান্ড

কম্প্রেসার

বিটজার (জার্মানি, দ্বৈত কম্প্রেসার)

রেফ্রিজারেন্ট

ডুপন্ট/হনিওয়েল (মার্কিন যুক্তরাষ্ট্র)

রেফ্রিজারেশন তেল

আমেরিকান আর্কটিক বিয়ার/হনিওয়েল

চাপ স্যুইচ

ড্যানফস (ডেনমার্ক) / SAGInoMIYA (জাপান)

বাষ্পীভবনের চাপ নিয়ন্ত্রিত

ড্যানফস

ড্রায়ার ফিল্টার

ড্যানফস / এমারসন (মার্কিন যুক্তরাষ্ট্র)

এক্সপেনশন ভ্যালভ

ড্যানফস / স্পোরলান (মার্কিন যুক্তরাষ্ট্র)

সোলিনয়েড ভালভ

SAGInoMIYA (জাপান) / ODE (জার্মানি)

তেল বিভাজক

এমারসন

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

প্রদর্শন

৭ ইঞ্চি টিএফটি সত্য রঙের এলসিডি, ৮০০×৪৮০ রেজোলিউশন

অপারেশন মোড

প্রোগ্রাম এবং ধ্রুবক মান

সেটিং পদ্ধতি

টাচ প্যানেল, চীনা/ইংরেজি মেনু

প্রোগ্রাম ক্ষমতা

১০০টি প্রোগ্রাম, প্রত্যেকটি ১০,০০০ ধাপ পর্যন্ত, ৯৯৯৯টি লুপ

সেটিং রেঞ্জ

তাপমাত্রাঃ ডিভাইসের পরিসীমা +5°C / ₹5°C প্রসারিত
আর্দ্রতাঃ ০%১০০%RH (আর্দ্রতা চেম্বার)

প্রদর্শন রেজোলিউশন

তাপমাত্রাঃ 0.01°C
সময়ঃ 0.01 মিনিট
আর্দ্রতাঃ 0.1%RH

ইনপুট

PT100 RTD, ভোল্টেজ, বর্তমান (কনফিগারেশনের উপর নির্ভর করে)

যোগাযোগ

কার্ভ প্রদর্শন এবং ডেটা লগিংয়ের জন্য পিসি সংযোগ
দূরবর্তী পর্যবেক্ষণ ও নিয়ন্ত্রণ
মাল্টি-চেম্বার সিঙ্ক্রোনাইজেশন
আরএস-৪৮৫, আরএস-২৩২, ইথারনেট (একটি বেছে নিন), ইউএসবি ২।0

নিয়ন্ত্রণ পদ্ধতি

তাপমাত্রাঃ অ্যান্টি-ইন্টিগ্রাল-স্যাচুরেশন পিআইডি + অটো-টিউনিং
আর্দ্রতাঃ অ্যান্টি-ইন্টিগ্রাল-স্যাচুরেশন পিআইডি + অটো-টিউনিং

কার্ভ রেকর্ডিং

ব্যাটারি সমর্থিত র্যাম
রেকর্ডিং ইন্টারভালঃ ১ সেকেন্ড ₹১২০ সেকেন্ড
সর্বাধিক ইতিহাসঃ৭২০ দিন (২ মিনিটের ব্যবধানে)
তথ্য সংরক্ষণ ≥ ১০ বছর (পাওয়ার ছাড়াই)

অতিরিক্ত কাজ

কারণ এবং সমস্যা সমাধানের গাইড সহ ত্রুটি অ্যালার্ম
বিদ্যুৎ ব্যর্থতার পুনরুদ্ধার
উপরের/নিচের তাপমাত্রার সীমা সুরক্ষা
টাইমার (অটো স্টার্ট/স্টপ)
স্ব-নির্ণয়

তাপমাত্রা এবং আর্দ্রতা সেন্সর

তাপমাত্রাঃ PT100 RTD
আর্দ্রতাঃ বৈদ্যুতিন আর্দ্রতা সেন্সর

বৈদ্যুতিক উপাদান ব্র্যান্ড

পাওয়ার সুইচ

CHNT

এসি কন্টাক্টর

স্নাইডার (ফ্রান্স)

তাপীয় রিলে

স্নাইডার

ফেজ সিকোয়েন্স রিলে

স্নাইডার

উচ্চ/নিম্ন তাপমাত্রা সুরক্ষা

ইয়াতাই

এসি রিলে

স্নাইডার / ফুজি (জাপান)

এসএসআর

ইয়াংমিং

জল সরবরাহ ব্যবস্থা (শুধুমাত্র আর্দ্রতা প্রকার)

পানি সরবরাহের পদ্ধতি

পাম্প উত্তোলন

পানির ট্যাংক

লুকানো প্রকার

সুরক্ষা সুরক্ষা সরঞ্জাম

হিমায়ন ব্যবস্থা

কম্প্রেসার অতিরিক্ত চাপ
কমপ্রেসার মোটর অতিরিক্ত গরম
কম্প্রেসার মোটরের অতিরিক্ত বর্তমান
ঠান্ডা জল নিম্ন চাপ

হিউমিডিফিকেশন সিস্টেম (শুধুমাত্র আর্দ্রতা টাইপ)

নিম্ন পানির স্তরের সতর্কতা
শুকনো পোড়া প্রতিরোধক

পরীক্ষার চেম্বার

নিয়ন্ত্রিত উচ্চ/নিম্ন তাপমাত্রা সীমাবদ্ধকারী
পরীক্ষার স্থানে তাপীয় ফিউজ
বায়ু চ্যানেলের অতিরিক্ত তাপমাত্রা সুরক্ষা
ফ্যান মোটরের অতিরিক্ত স্রোত

অন্যান্য

ধাপের ক্রম এবং ধাপের ক্ষতির সুরক্ষা
ফুটো সুরক্ষা
লোড শর্ট সার্কিট সুরক্ষা

অন্যান্য বিন্যাস

নমুনা পাওয়ার টার্মিনাল

রিলে নিয়ন্ত্রিত, AC220V, 2A এর মধ্যে
অপারেশন চলাকালীন বন্ধ; বন্ধ বা ত্রুটি চলাকালীন খোলা

অতিরিক্ত পয়েন্ট

দুইটি অভ্যন্তরীণ সকেট (10A), -30°C এ প্রতিরোধী, ফাটল ছাড়াই

ঠান্ডা করার পদ্ধতি

জল-শীতল সিস্টেম (নির্মাতা শীতল টাওয়ার, জল পাম্প এবং ইনস্টলেশন সরবরাহ করে)
