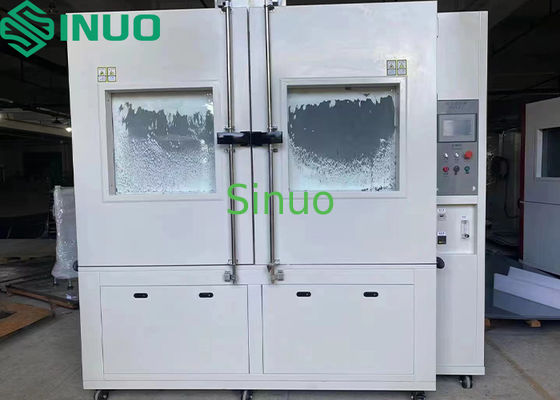

6 এম 3 ওয়াক-ইন স্যান্ড অ্যান্ড ডাস্ট টেস্ট চেম্বার আইপি ডাস্ট সুরক্ষা পরীক্ষা

আয়তন ও মাত্রা

নমুনার আকার

প্রস্থঃ 36 ′′ 39 ইঞ্চি (≈ 91.44 ′′ 99.06 সেমি)

উচ্চতাঃ ৭০ ০৭২ ইঞ্চি (≈ ১৭৭.৮ ০ ১৮২.৮৮ সেমি)

গভীরতাঃ 30 ′′ 36 ইঞ্চি (≈ 76.2 ′′ 91.44 সেমি)

কার্যকর অভ্যন্তরীণ ভলিউম

অনুমান করুন।৬ মিটার

অভ্যন্তরীণ চেম্বারের মাত্রা

1500*1500*2500 মিমি (W*D*H)

দরজা খোলা

1400*1500 মিমি (W*H)

বাহ্যিক মাত্রা

অনুমান করুন।2500*2300*৩৩০০ মিমি (ডাব্লু)*ডি*H)

কার্যকরী পরামিতি

ওয়ার্কিং চেম্বারের তাপমাত্রা

ইউ.টি.

ওয়ার্কিং চেম্বারের আর্দ্রতা

≤৭৫% RH (প্রদর্শিত বা নিয়ন্ত্রিত নয়)

ভ্যাকুয়াম ডিগ্রি

≤ ১০ কেপিএ

ধুলোর ধরন

ট্যালকাম পাউডার

ধুলো কণার আকার

৭৫ মাইক্রোমিটার জালের মধ্য দিয়ে যায় (ডায়েরার ব্যাস ৫০ মাইক্রোমিটার)

ধুলোর ঘনত্ব

২.৪ কেজি/মি৩

এয়ারফ্লো মিটার

যান্ত্রিক প্রকার

বায়ু প্রবাহের গতি

≤2 মি/সেকেন্ড

সময় নিয়ন্ত্রণ

ধুলো ফুঁ দেওয়ার সময়ঃ ১ সেকেন্ড ০৯৯ ঘন্টা (নিয়মিত); পরীক্ষার সময়ঃ ১ সেকেন্ড ০৯৯ ঘন্টা (নিয়মিত); কম্পনের সময়ঃ ১ সেকেন্ড ০৯৯ ঘন্টা (নিয়মিত)

ধাতব জাল

তারের ব্যাস ≥50 μm; জালের দূরত্ব ≥75 μm

ধুলো সঞ্চালন ব্যবস্থা

একটি উচ্চ ক্ষমতা মিশ্র প্রবাহের ফ্যান এবং সার্কুলেশন নল দিয়ে সজ্জিত; শোষণ ভলিউম 80x পরীক্ষার ঘরের ভলিউম; প্রবাহ ≤60x প্রতি ঘন্টা; উল্লম্ব বায়ু প্রবাহ উপরে থেকে নীচে; অভিন্ন ধুলো বিতরণ;ক্যালিব্রেটেড চাপমাপক বন্দর

নমুনা প্ল্যাটফর্ম লোড ক্ষমতা

≥২০০ কেজি

ধুলো শুকানোর সিস্টেম

একটি ধুলো শুকানোর হিটার দিয়ে সজ্জিত; টাচস্ক্রিনের মাধ্যমে নিয়ন্ত্রিত; পরীক্ষার বিরতি ছাড়াই শুকানোর অনুমতি দেয়; ধুলোর ধ্রুবক ঘনত্ব নিশ্চিত করে

ধুলো প্রতিস্থাপন

একটি ভ্যাকুয়াম ক্লিনার ব্যবহার করে ম্যানুয়াল প্রতিস্থাপন; সুবিধাজনক এবং দক্ষ

চেম্বার কনফিগারেশন

চেম্বার উপাদান

বাইরের শেলঃ 1.0 মিমি উচ্চ মানের রঙিন ইস্পাত প্লেট, সাদা বেকড ফিনিস

আইসোলেশনঃ ১০০ মিমি পলিউরেথেন ফোম

অভ্যন্তরীণ চেম্বারঃ 1.0 মিমি SUS3201 স্টেইনলেস স্টীল

নমুনা প্ল্যাটফর্ম

লোড ক্ষমতা ≥200 কেজি

দরজা

১)বড় পর্যবেক্ষণ উইন্ডো এবং ধুলো ঝাড়ু সঙ্গে ম্যানুয়াল ডাবল দরজা

2)প্রতিটি দরজায় একটি মাল্টি-লেয়ার বিস্ফোরণ-প্রতিরোধী গ্লাস উইন্ডো সজ্জিত

3) উচ্চ/নিম্ন তাপমাত্রা প্রতিরোধী দ্বৈত স্তর সিলিকন গ্যাসকেট দিয়ে সিল করা

ধুলো উড়িয়ে দেওয়ার নীতি

উল্লম্ব উপরে-নীচে বায়ু প্রবাহ, প্রোগ্রামযোগ্য ফুঁ সময়কাল

ধুলো সঞ্চালন ব্যবস্থা

১)ধাতব ধুলো ফিল্টার সহ চারটি ফানেল (প্রতিটি কোণে একটি)

২)নমুনা প্ল্যাটফর্মের নীচে ঘোরানো ধুলো ব্রাশ যা ফানেলগুলিতে ধুলো পরিচালনা করে

৩)মিশ্র প্রবাহের ফ্যান চেম্বার মধ্যে অভিন্নভাবে ধুলো প্রবাহিত

৪)ধুলোর ঘনত্বঃ ২ ০৪ কেজি/এম৩ (নিয়ন্ত্রিত); ধুলো ধীরে ধীরে এবং সমানভাবে (<২ মি/সেকেন্ড) জমা হয়

পরীক্ষার বন্দর

দুটি Φ100 মিমি পোর্ট (প্রতিটি পাশে একটি) সিলিং প্লাগ এবং স্টেইনলেস স্টীল কভার সহ

আলোর ব্যবস্থা

সিলিংয়ে ইনস্টল করা এলইডি আলো; কন্ট্রোল প্যানেলের মাধ্যমে নিয়ন্ত্রিত; জীবনকাল ≥1000 ঘন্টা

ভ্যাকুয়াম সিস্টেম

১)এক পর্যায়ের ঘূর্ণনশীল ভ্যান ভ্যাকুয়াম পাম্প (২ এইচপি)

২)রেগুলেটর ভালভ সহ বৈদ্যুতিন ডিফারেনশিয়াল চাপ সেন্সর

৩)ভ্যাকুয়াম পাম্প, পাইপিং, ইউ-টাইপ চাপ গেইজ, বায়ু প্রবাহ মিটার এবং সংযোগকারী অন্তর্ভুক্ত

৪)তামা এবং রাবার নল, বায়ু ফিল্টার এবং চাপ নিয়ন্ত্রক

৫)গ্লাস রটার টাইপ ফ্লো মিটার ইভাক্যুয়েশন রেট পরিমাপ করার জন্য

ধুলো শুকানোর সিস্টেম

১)ডিহুমিডিফিকেশন জন্য অভ্যন্তরীণ গরম সিস্টেম

২)ছিদ্রযুক্ত প্রতিরক্ষামূলক ঢাকনা সহ নলযুক্ত স্টেইনলেস স্টীল গরম করার টিউব

৩)সঠিক তাপমাত্রা নিয়ন্ত্রণের জন্য এসএসআর + পিআইডি দ্বারা নিয়ন্ত্রিত

৪)শুকানোর প্রক্রিয়াটি পরীক্ষার পদ্ধতিকে প্রভাবিত করে না।

কন্ট্রোল ক্যাবিনেট

১)স্বতন্ত্র নিয়ন্ত্রণ ক্যাবিনেট হাউজিং বৈদ্যুতিক উপাদান

২)সুবিধাজনক অপারেশন জন্য অবস্থান

অতিরিক্ত কাজ

বায়ুমণ্ডলীয় চাপ বা চক্রীয় চাপের পরিবর্তন বজায় রাখার জন্য ভ্যাকুয়াম নিয়ন্ত্রণ

নিয়ন্ত্রণ ব্যবস্থা

কন্ট্রোলার

৭ ইঞ্চি প্রোগ্রামযোগ্য এলসিডি টাচস্ক্রিন কন্ট্রোলার (তাপমাত্রা এবং আর্দ্রতা রেকর্ড করে)

প্রোগ্রাম এক্সিকিউশন

একই সময়ে 4 টি স্বাধীন সময় প্রোগ্রাম চালানোর জন্য 4 টি আউটপুট সমর্থন করে

সময় নিয়ন্ত্রণ

প্রতিটি আউটপুট পয়েন্ট শুরু এবং স্টপ সময় সেটিংস অন্তর্ভুক্ত

নিয়ন্ত্রণ মোড

ধুলো ব্লাভার, কম্পন এবং মোট পরীক্ষার সময়ের জন্য স্বতন্ত্র বা যৌথ টাইমিং

সর্বোচ্চ পরীক্ষার সময়

৯৯৯৯ মিনিট

যোগাযোগ ইন্টারফেস

RJ45, RS485 বা RS232 দূরবর্তী পর্যবেক্ষণ এবং অপারেশন জন্য

তাপমাত্রা পরিমাপ

উচ্চ নির্ভুলতা শ্রেণী A PT100 প্ল্যাটিনাম প্রতিরোধ সংবেদক

অপারেটিং শর্ত এবং সুরক্ষা ডিভাইস

অপারেটিং শর্তাবলী

পরিবেশে তাপমাত্রাঃ -5°C থেকে +40°C

আপেক্ষিক আর্দ্রতাঃ ≤90% RH

বায়ুমণ্ডলীয় চাপঃ ৮৬-১০৬ কেপিএ

পাওয়ার সাপ্লাইঃ 380V এসি (± 10%), 3-ফেজ + পিই, গ্রাউন্ডিং প্রতিরোধ ≤4Ω

ফ্রিকোয়েন্সিঃ 50Hz ± 10%

নামমাত্র শক্তিঃ ≈26 kW (সর্বশেষ নকশার সাপেক্ষে)

সুরক্ষা যন্ত্রপাতি

১)বায়ু সুইচঃ অতিরিক্ত বর্তমান, অতিরিক্ত উত্তাপ এবং শর্ট সার্কিট সুরক্ষা

২)গরম করার সিস্টেমঃ ফুটো, শর্ট সার্কিট এবং ওভারলোড সুরক্ষা

৩)চেম্বারের অতিরিক্ত তাপমাত্রা সুরক্ষা (দ্বৈত সুরক্ষা মোড)

৪)ফেজ ক্রম এবং ফেজ ক্ষতি সুরক্ষা

৫)ফুটো সুরক্ষা

৬)শ্রবণ/দৃশ্যিক অ্যালার্ম এবং দরজা interlock সঙ্গে তিন রঙের বিপদাশঙ্কা আলো

৭)এলসিডি স্ক্রিনে অ্যালার্ম কোড সহ ত্রুটি প্রদর্শন; ত্রুটি পরিষ্কার না হওয়া পর্যন্ত প্রধান শক্তি বন্ধ

৮)ইন্টারলক সিস্টেমঃ যদি সার্কুলেশন ফ্যানটি চালু না থাকে বা অতিরিক্ত লোড হয় তবে রেফ্রিজারেশন / হিটিংয়ের কাজটি প্রতিরোধ করে

৯)স্ব-নিরীক্ষণ এবং নিরাপত্তা ফাংশনঃ বিদ্যুৎ ব্যর্থতা সুরক্ষা, লাইন ব্রেক সনাক্তকরণ, তাপমাত্রা / আর্দ্রতা এলার্ম, স্বয়ংক্রিয় অপারেশন, জল ঘাটতি সনাক্তকরণ, টাইমার (স্বয়ংক্রিয় স্টার্ট / স্টপ),ব্যাকআপ অপারেশন, এবং সাহায্যের অনুরোধ

না, না।

নাম

উৎপত্তি / ব্র্যান্ড

ইউনিট

পরিমাণ

1

টাচ স্ক্রিন

কুনলুন টংটাই

পিসি

1

2

পিএলসি

ওউসি / সিনজে

সেট

1

3

এসি কন্টাক্টর

চিন্ট

সেট

1

4

মধ্যবর্তী রিলে

চিন্ট

পিসি

1

5

সূচক আলো এবং বোতাম

সাংহাই / হংকং

সেট

1

6

অ্যালার্ম বাজার

সাংহাই / হংকং

পিসি

1

7

জরুরী স্টপ স্যুইচ

সাংহাই / হংকং

পিসি

1

8

লাল স্ব-লকিং বোতাম

সাংহাই / হংকং

পিসি

1

9

ওভারকরেন্ট প্রটেক্টর

চিন্ট

পিসি

1

10

প্রধান পাওয়ার সুইচ (এমসিবি)

চিন্ট

পিসি

1

11

পাওয়ার সাপ্লাই পরিবর্তন করা

তাইওয়ান / মিড ওয়েল

পিসি

1

12

থ্রি-ফেজ অ্যাসিনক্রন মোটর

তাইওয়ান / জিউজু

পিসি

1

13

কম্পন মোটর

চীন / চুয়াংক্সিন

সেট

1

14

ভ্যাকুয়াম পাম্প

চীন / ফেইয়ুয়ে

পিসি

1

15

বায়ু প্রবাহ মিটার

চীন / এলজেডটি জুয়ে

পিসি

1
