IEC60335-2 কারেন্ট বহনকারী পায়ের নল বাঁক প্রতিরোধের পরীক্ষক ৫ স্টেশন

IEC60335-2 কারেন্ট-ক্যারিইং হোস নমন প্রতিরোধ পরীক্ষক ৫ স্টেশন

পণ্যের তথ্য:

এই ডিভাইসটি IEC60335-2-2 ধারা 21.103, IEC 60312 ধারা 6.9-এর মান পূরণ করে, যা কারেন্ট-ক্যারিইং হোস নমন প্রতিরোধ পরীক্ষকের জন্য উপযুক্ত। নিম্নলিখিত পরীক্ষার মাধ্যমে সম্মতি পরীক্ষা করা হয়।

মোটরাইজড ক্লিনিং হেডের সাথে সংযোগ করার উদ্দেশ্যে তৈরি করা হোসের প্রান্তটি চিত্র 17-এ দেখানো পরীক্ষার সরঞ্জামের পিভটিং আর্মের সাথে সংযুক্ত করা হয়। আর্মের পিভট অক্ষ এবং যে বিন্দুতে হোস শক্ত অংশে প্রবেশ করে তার মধ্যে দূরত্ব 300 মিমি ± 50 মিমি। আর্মটিকে অনুভূমিক অবস্থান থেকে 40°±1° কোণে উপরে তোলা যেতে পারে। 5 কেজি ওজনের একটি ভর হোসের অন্য প্রান্ত থেকে বা হোসের কোনো সুবিধাজনক বিন্দু থেকে ঝুলানো হয়, যাতে আর্মটি অনুভূমিক অবস্থানে থাকলে ভরটি সমর্থিত হয় এবং হোসের উপর কোনো টান না থাকে।

পরীক্ষার নমুনা এবং সীমাবদ্ধতা:

ভ্যাকুয়াম ক্লিনার হোস, জল-সাকশন ক্লিনিং অ্যাপ্লায়েন্স হোস, ওয়াশিং মেশিন জলের হোস।

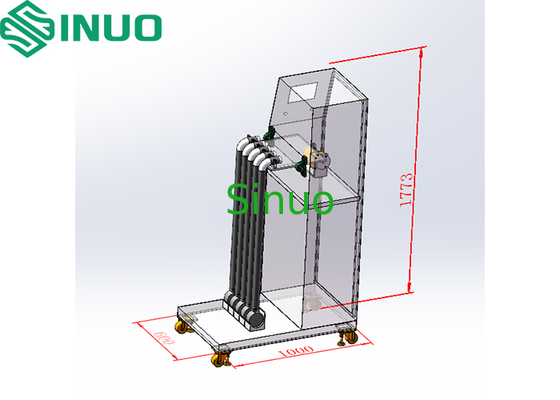

সরঞ্জামের গঠন:

প্রযুক্তিগত পরামিতি:

পরীক্ষার নীতি:

PLC নিয়ন্ত্রণ এবং টাচস্ক্রিন অপারেশন ব্যবহার করে। মোটরকে কেন্দ্রাতিগ চাকা প্রক্রিয়া চালাতে নিয়ন্ত্রণ করে যান্ত্রিক বাহু উত্তোলন করে (40°±1° পর্যন্ত)। পরীক্ষার সংখ্যা এবং গতি পূর্বনির্ধারিত করা যেতে পারে, পূর্বনির্ধারিত সংখ্যায় পৌঁছানোর পরে মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।

বিদ্যুৎ-পরিচালনক্ষম নমনীয় হোসের প্রান্তটি, যা পাওয়ার-ক্লিনিং হেডের সাথে সংযোগ করার উদ্দেশ্যে তৈরি করা হয়েছে, ডিভাইসের পিভট আর্মের সাথে ঠিক করুন (কঠিন অংশের দূরত্ব: 300±50 মিমি)। হোসের অন্য প্রান্তে 5 কেজি ওজনের একটি ওজন ঝুলিয়ে দিন (ওজনটি ওজন স্লাইড প্লেটের সাথে স্লাইড করতে পারে)। পিভট আর্ম অনুভূমিক থেকে 40°±1° পর্যন্ত উত্তোলন করে, 2500 চক্র পুনরাবৃত্তি করে। হোসের প্রান্তটি 90° ঘোরাুন এবং অন্য 2500 চক্রের জন্য উপরের পরীক্ষাটি পুনরাবৃত্তি করুন। সমাপ্তির পরে, নমুনার উপর একটি বৈদ্যুতিক শক্তি পরীক্ষা করুন।
