IEC62552:2015 স্বতন্ত্র উষ্ণায়ন ড্রয়ারগুলির স্থায়িত্ব পরীক্ষার যন্ত্র

IEC62552:2015 স্বতন্ত্র উষ্ণায়ন ড্রয়ারগুলির স্থায়িত্ব পরীক্ষার যন্ত্র

পণ্যের তথ্যঃ

ফ্রিস্ট্যান্ডিং ওয়ার্মিং ড্রায়ারগুলির স্থায়িত্ব পরীক্ষার যন্ত্রটি গ্রাহক-নির্দিষ্ট প্রয়োজনীয়তা অনুসারে ডিজাইন করা হয়েছে।এটি উল্লম্ব নিরপেক্ষতাযুক্ত ক্যাবিনেটের উল্লম্ব ড্রয়ার স্থায়িত্ব পরীক্ষার জন্য ডিজাইন করা হয়েছেএই সম্পূর্ণ স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম শংসাপত্র সংস্থা, কারখানা পরীক্ষাগার এবং অন্যান্য পরীক্ষার বিভাগের জন্য উপযুক্ত।

সিস্টেমটি একটি পরিপক্ক পিএলসি ইন্টেলিজেন্ট কন্ট্রোল সিস্টেম ব্যবহার করে, সামঞ্জস্যযোগ্য মোশন এক্সিকিউশন প্রক্রিয়া এবং ডেডিকেটেড ফিক্সচার দিয়ে সজ্জিত। একটি রঙিন এলসিডি টাচস্ক্রিন স্ট্যান্ডার্ড,যা পরীক্ষার যাত্রার পূর্বনির্ধারণের অনুমতি দেয়, গতি, চক্র সংখ্যা, এবং দরজা খোলার / বন্ধ থাকার সময়। এটি বুদ্ধিমান, বহু-কার্যকরী নিয়ন্ত্রণের সাথে ম্যানুয়াল ড্রয়ার অপারেশন বাস্তবসম্মত সিমুলেশন সক্ষম করে।

নীতি:

1.খোলারঃ একটি সার্ভো মোটর যান্ত্রিক বাহু চালায়, যা ধীরে ধীরে একটি নরম দড়ি দিয়ে ড্রয়ার হ্যান্ডেল ফিক্সচারটি টানবে বা ড্রয়ার দরজার সাথে সংযুক্ত একটি শোষণ কাপ ব্যবহার করে,সম্পূর্ণরূপে খোলার আগে ড্রয়ারটি ১৫-২০ মিমি পর্যন্ত খুলুনসর্বাধিক ড্রয়ার খোলার দূরত্বঃ 470 মিমি।

2.বন্ধকরণঃ সার্ভো মোটর যান্ত্রিক বাহুকে চাপের রোলকে ঠেলে দেয়, যার ফলে ড্রয়ারটি সম্পূর্ণরূপে বন্ধ হওয়ার আগে 15 ′′ 20 মিমি থেকে সম্পূর্ণ বন্ধ হয়ে যায়।

3.চক্র সংজ্ঞাঃ একটি খোলা এবং বন্ধ ক্রম এক চক্র হিসাবে গণনা করা হয়। প্রক্রিয়াটি স্বয়ংক্রিয়ভাবে পুনরাবৃত্তি হয় যতক্ষণ না পরীক্ষার চক্রের পূর্বনির্ধারিত সংখ্যা পৌঁছায়, তখন সিস্টেমটি বন্ধ হয়ে যায়।

কাঠামো:

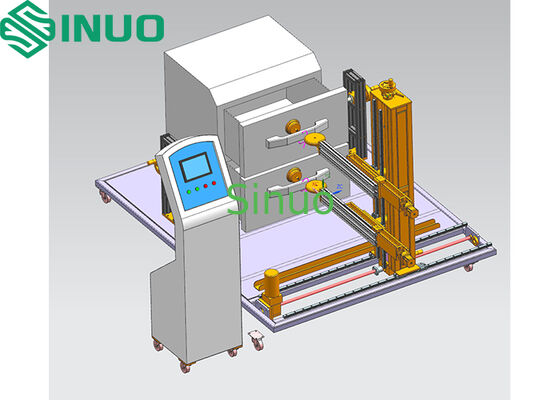

সামগ্রিক ফ্রেম কাঠামো, যন্ত্রপাতি কম্পন এবং আপেক্ষিক গতি-প্ররোচিত চাপ হ্রাস করার জন্য একটি প্ল্যাটফর্মে নমুনা স্থাপন করা।বেস প্ল্যাটফর্ম দুটি ড্রয়ার প্রক্রিয়া (উপরের এবং নীচের) ধারণকারী উল্লম্ব কলাম সমর্থন করে, যা বিভিন্ন অবস্থানে ড্রয়ারগুলিকে সামঞ্জস্য করার জন্য সামঞ্জস্যযোগ্য।

টেকনিক্যাল প্যারামিটারঃ

সিস্টেম ইউনিট ভূমিকা:

সিস্টেমটি মডুলার, স্ট্যান্ডার্ড অনুসারে কঠোরভাবে ডিজাইন এবং উত্পাদন করা হয়, উপাদানগুলির মানককরণ সর্বাধিক করে তোলে, সর্বোত্তম কর্মক্ষমতা এবং প্রযুক্তিগত সহায়তা নিশ্চিত করে।সার্ভো মোটর উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ সেবা জীবন প্রদান করেএই সিস্টেমটি কমপ্যাক্ট, চাক্ষুষভাবে আকর্ষণীয় এবং রক্ষণাবেক্ষণ করা সহজ।

4.১ ম্যানিপুলেটর ইউনিট

4.1.১ এতে দুটি ড্রয়ার খোলার/বন্ধ করার ম্যানিপুলেটর রয়েছে।

4.1.২ বেস প্ল্যাটফর্মের উল্লম্ব কলামের সাথে সংযুক্ত; বিভিন্ন ড্রয়ারের অবস্থানের সাথে সামঞ্জস্য করার জন্য আর্মগুলি উল্লম্বভাবে সামঞ্জস্যযোগ্য।

4.1.3 সার্ভো মোটর + সুনির্দিষ্ট স্লাইড + ডেডিকেটেড ফিক্সচার নিয়ে গঠিত। প্রোগ্রাম-নিয়ন্ত্রিত সার্ভো স্লাইড বরাবর ফিক্সচার চালায়, পুনরাবৃত্তি ড্রয়ার খোলা / বন্ধ চক্র অর্জন, রৈখিক গতি সম্পাদন করতে।

4.২ ফ্রেম

নমুনা ফিক্সচার সহ ইস্পাত প্ল্যাটফর্ম।

প্ল্যাটফর্মে তিনটি নমুনা ফিক্সচার, যা নমুনার ক্ষতি রোধ করার জন্য প্রান্তে রাবার প্যাড সহ।

4.৩ বুদ্ধিমান বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

4.3.1 এর মধ্যে রয়েছে কন্ট্রোল ক্যাবিনেট, কন্ট্রোল সার্কিট, অপারেটিং প্যানেল এবং মূল কন্ট্রোল উপাদান।

4.3.২ পিএলসি ইন্টেলিজেন্ট কন্ট্রোল (মিটসুবিশি) এবং ৭ ইঞ্চি রঙিন টাচস্ক্রিন।

4.3.3 সিস্টেম সফটওয়্যার অভ্যন্তরীণভাবে উন্নত; পরীক্ষার গতি, চক্রের সংখ্যা এবং ভ্রমণের দূরত্ব টাচস্ক্রিনে পূর্বনির্ধারিত করা যেতে পারে, সম্পূর্ণরূপে স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করে।

প্রধান কনফিগারেশনঃ
