চার্জিং ইন্টারফেস টেস্টিং ডিভাইস ফ্রেকিং ক্যাপাসিটি এবং অপারেশন
| Test Cycles: | 0~999,999 times | Breaking Time: | 1-999.9 seconds |
| Test Rate: | 0-10 times/min | Test Speed: | 0-850mm/s |
| Test Stroke: | 0-200mm (Test plug and socket distance ≥ 50mm) | Force Range: | (0-500)N, with a measurement error of ≤±0.5% F.S., resolution ≤0.1N |
| High Light: | চার্জিং ইন্টারফেস পরীক্ষার ডিভাইস,বৈদ্যুতিক ভাঙ্গন ক্ষমতা পরীক্ষক,যন্ত্রপাতিগুলির জন্য অপারেশন টেস্টিং সরঞ্জাম |
||

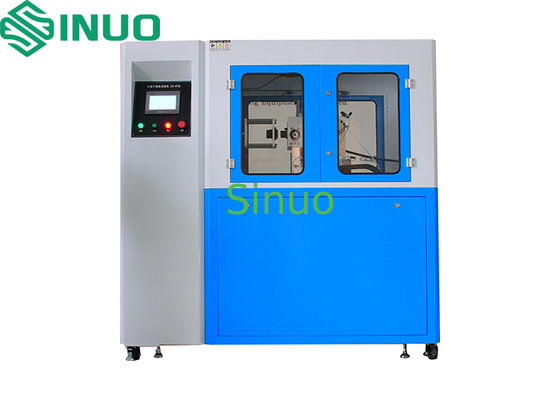

চার্জিং ইন্টারফেস ব্রেকিং ক্যাপাসিটি এবং স্বাভাবিক অপারেশন টেস্ট ডিভাইস
নমুনা এবং সীমাবদ্ধতা:
টেস্ট আইটেম: বৈদ্যুতিক গাড়ির চার্জিং ইন্টারফেস, শিল্প প্লাগ এবং সকেট, এবং কাপলার।
টেস্টের উদ্দেশ্য: বৈদ্যুতিক গাড়ির চার্জিং ইন্টারফেস, শিল্প প্লাগ এবং সকেট, এবং কাপলারের মতো বৈদ্যুতিক জিনিসপত্রগুলি স্বাভাবিক ব্যবহারের সময় অতিরিক্ত পরিধান বা ক্ষতিকারক প্রভাব ছাড়াই যান্ত্রিক, বৈদ্যুতিক এবং তাপীয় চাপ সহ্য করতে পারে কিনা তা যাচাই করতে ব্যবহৃত হয়। লক্ষ্য হল তাদের নির্ভরযোগ্যতা যাচাই করা।
টেস্টের নীতি:
টেস্টটি একটি সার্ভো মোটর-চালিত পদ্ধতির মাধ্যমে পরিচালিত হয় যা নমুনার উপর লিনিয়ার সন্নিবেশ এবং প্রত্যাহার ক্রিয়া সম্পাদন করে, নির্দিষ্ট সংখ্যক চক্রে পৌঁছায়। সিস্টেমটি স্বয়ংক্রিয়ভাবে দ্রবণটি ঘোরায় এবং চালু/বন্ধ পরীক্ষা করার জন্য একটি বাহ্যিক লোড সংযুক্ত করা যেতে পারে। চালু/বন্ধের সময়, পরীক্ষার গতি এবং স্ট্রোক সবই টাচ স্ক্রিনের মাধ্যমে আগে থেকে সেট করা যেতে পারে।
গঠন এবং বৈশিষ্ট্য:
গঠনটি একটি সমন্বিত ফ্রেম গ্রহণ করে, যা সুনির্দিষ্ট বল স্ক্রু এবং সিঙ্ক্রোনাস বেল্ট ড্রাইভ সহ একটি সার্ভো মোটর দ্বারা চালিত হয়। সিস্টেমটি একটি পিএলসি দ্বারা নিয়ন্ত্রিত হয় যার শক্তিশালী ডিজিটাল ডিসপ্লে ফাংশন এবং একটি 7-ইঞ্চি রঙিন টাচ স্ক্রিনে ব্যবহারকারী-বান্ধব ইন্টারফেস রয়েছে। ফিক্সচারটি তিন-অক্ষ সমন্বয়যোগ্য, যা চার্জিং বন্দুক ইন্টারফেসের জীবনকালের পরীক্ষার জন্য উপযুক্ত।
পরিবেশগত অবস্থা:
বিদ্যুৎ সরবরাহ: AC220V±10%/50-60Hz, 2kW
কাজের তাপমাত্রা: 0-40°C, আর্দ্রতা: 30%-90%
মাত্রা: প্রায় W1850*D800*H1700mm
ওজন: প্রায় 150 কেজি
প্রযুক্তিগত পরামিতি:
| টেস্ট আইটেম |
ক) যান্ত্রিক লকিং ডিভাইস লাইফ টেস্ট খ) ব্রেকিং ক্যাপাসিটি গ) স্বাভাবিক অপারেশন (পরিষেবা জীবন) |
| নমুনা পরিসীমা | গ্রাহক নমুনার উপর ভিত্তি করে কাস্টমাইজড ফিক্সচার |
| স্টেশন | একক স্টেশন |
| বৈদ্যুতিক নিয়ন্ত্রণ মোড | মিটসুবিশি পিএলসি ইন্টেলিজেন্ট ইন্টিগ্রেটেড কন্ট্রোল, 7-ইঞ্চি কালার হিউম্যান-মেশিন টাচ ইন্টারফেস |
| অপারেটিং মোড | ম্যানুয়াল বা প্রোগ্রাম-নিয়ন্ত্রিত অপারেশন |
| ফাংশন | স্বাভাবিক চার্জিং ইন্টারফেস অপারেশন অনুকরণ করে, যার মধ্যে চার্জিং ইন্টারফেস সন্নিবেশ এবং প্রত্যাহার, যান্ত্রিক লকিং ডিভাইস আনলক/লক করা অন্তর্ভুক্ত। এটি স্বাধীনভাবেও পরীক্ষা করা যেতে পারে। সিস্টেমটি পরীক্ষার গতি, পরীক্ষার সময় এবং পরীক্ষার চক্রের জন্য প্রোগ্রামযোগ্য, একটি একক তরল পুল এবং আলোড়ন ফাংশন সহ। |
| ড্রাইভ মোড | সার্ভো মোটর-চালিত সন্নিবেশ এবং প্রত্যাহার ক্রিয়া, দ্রবণ ডুবানোর জন্য বৈদ্যুতিক ঘূর্ণন, ইন্টারলক প্রক্রিয়া খোলার এবং বন্ধ করার জন্য বায়ুসংক্রান্ত সিলিন্ডার দ্বারা সহায়তা করা হয়। |
| নমুনা ফিক্সচার এবং ক্ল্যাম্পিং পদ্ধতি |
নিয়মিত X/Y/Z ত্রিমাত্রিক ফিক্সচার সহ যান্ত্রিক ক্ল্যাম্পিং। ক্ল্যাম্পিং পয়েন্টের অবস্থান নিয়মিত, এবং জাতীয়, আমেরিকান এবং ইউরোপীয় স্ট্যান্ডার্ড AC/DC চার্জিং ইন্টারফেস পরীক্ষা করার জন্য ফিক্সচার অদলবদল করা যেতে পারে।  |
| স্বয়ংক্রিয় ফ্লিপ | চার্জিং বন্দুক ইন্টারফেসে ফিক্সচারে একটি স্বয়ংক্রিয় ফ্লিপিং প্রক্রিয়া অন্তর্ভুক্ত রয়েছে যা 90º ঘোরাতে পারে। ডুবানোর সময় নিয়ন্ত্রণযোগ্য। |
| টেস্ট চক্র | 0~999,999 বার, আগে থেকে সেট করা যায়। প্রি-সেট সংখ্যক চক্রে পৌঁছালে সিস্টেমটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে। |
| ব্রেকিং টাইম | 1-999.9 সেকেন্ড, আগে থেকে সেট করা যায় (স্ট্যান্ডার্ডের জন্য বৈদ্যুতিক যোগাযোগ 4 সেকেন্ডের বেশি এবং 2 সেকেন্ডের কম বজায় রাখতে হবে)। |
| সন্নিবেশ/প্রত্যাহার হার | 0-10 বার/মিনিট, আগে থেকে সেট করা যায় (3.75 চক্র/মিনিট, 7.5 স্ট্রোক/মিনিট)। |
| টেস্ট স্ট্রোক | 0-200 মিমি, আগে থেকে সেট করা যায় (টেস্ট প্লাগ এবং সকেটের দূরত্ব ≥ 50 মিমি)। |
| টেস্ট স্পিড | 0-850 মিমি/সেকেন্ড, সরাসরি টাচস্ক্রিনের মাধ্যমে আগে থেকে সেট করা যায়। |
| ফোর্স ডিসপ্লে | রিয়েল-টাইম ফোর্স মনিটরিংয়ের জন্য একটি 50 কেজি ক্ষমতা সম্পন্ন ফোর্স সেন্সর দিয়ে সজ্জিত। একটি ফোর্স-টাইম কার্ভ তৈরি করা যেতে পারে, যা সর্বাধিক সন্নিবেশ এবং প্রত্যাহারের শক্তি, সেইসাথে বর্তমান বলের মান প্রদর্শন করে। বলের পরিসীমা: (0-500)N, পরিমাপের ত্রুটি ≤±0.5% F.S., রেজোলিউশন ≤0.1N। |
| লকিং প্রক্রিয়া | সিস্টেমে যান্ত্রিক লকিং ডিভাইসের জন্য একটি স্বয়ংক্রিয় চাপার ফাংশন অন্তর্ভুক্ত রয়েছে, যা স্বাভাবিক অপারেটিং পরিস্থিতি অনুকরণ করে। |
| সলিউশন ট্যাঙ্ক | একটি পরীক্ষার দ্রবণ ট্যাঙ্ক যাতে 5% লবণ এবং 5% বালি (ISO 12103-A4 মোটা কণা পরীক্ষার ধুলো বা সমতুল্য) মিশ্রণ থাকে, যা পাতিত জলে স্থগিত থাকে। |
| নিমজ্জন প্রয়োজনীয়তা | নিমজ্জন তরল ফ্রিকোয়েন্সি, নিমজ্জন সময়, শুকানোর সময়, সন্নিবেশ/প্রত্যাহারের চক্র এবং চক্রের সময় সবই প্রোগ্রামযোগ্য। |
| বাহ্যিক লোড | পরীক্ষার জন্য বাহ্যিক লোড সংযুক্ত করা যেতে পারে। |
| শনাক্তকরণ ফাংশন | একটি লোডের সাথে সংযুক্ত হলে, সিস্টেমটি একটি ওপেন সার্কিট অ্যালার্ম ট্রিগার করতে পারে এবং বর্তমান চক্রের গণনা রেকর্ড করতে পারে। |
| নিরাপত্তা সুরক্ষা | গ্রাউন্ড সুরক্ষা, শর্ট-সার্কিট সুরক্ষা, ওভারলোড সুরক্ষা। |
