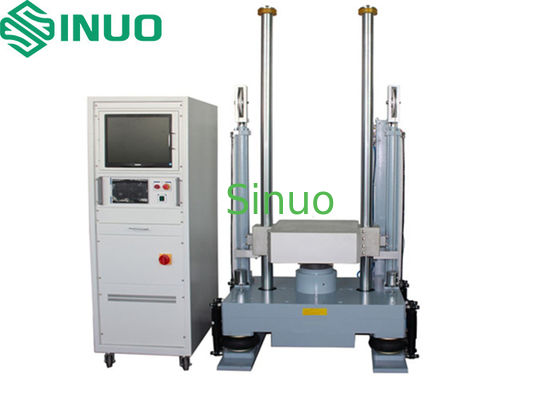

অর্ধ-সাইনস ওয়েভফর্ম জেনারেটরের সাথে হাইড্রোলিক ভেরিকাল শক টেস্ট সিস্টেম
| Shock Waveform: | হাফ সাইন | Lifting Method: | জলবাহী লিফট |
| Peak Acceleration: | 15—300 জি | Pulse Duration: | 3.5—30 মিমি |
| Sampling Frequency: | 192KHz | Work Platform: | 1000 × 1000 মিমি |
| High Light: | ওয়েভফর্ম জেনারেটর হাইড্রোলিক শক টেস্ট সিস্টেম,অর্ধ-সাইনস ওয়েভফর্ম হাইড্রোলিক শক পরীক্ষা,উল্লম্ব হাইড্রোলিক শক টেস্ট সিস্টেম |
||
অর্ধ-সাইনস ওয়েভফর্ম জেনারেটরের সাথে হাইড্রোলিক ভেরিকাল শক টেস্ট সিস্টেম
পণ্যআমিতথ্য:
এই মেশিনটি প্রধানত ইলেকট্রনিক পণ্য, মহাকাশ, জাহাজ, সামরিক শিল্প, অটোমোবাইল অংশ, পরিবহন ইত্যাদি ক্ষেত্রে শক পরীক্ষার জন্য উপযুক্ত।বিভিন্ন তরঙ্গরূপ জেনারেটর নির্বাচন করে, শক টেস্ট যেমন অর্ধ-সাইনস তরঙ্গ, শীর্ষের পরে sawtooth তরঙ্গ বা বর্গাকার তরঙ্গ সম্পাদন করা যেতে পারে।
সরঞ্জামটি MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E ইত্যাদির পরীক্ষার স্পেসিফিকেশন পূরণ করে।
পরিবেশগত প্রয়োজনীয়তাঃ
1. সাইটের তাপমাত্রাঃ 5°C ~ + 28°C (24 ঘন্টার মধ্যে গড় তাপমাত্রা ≤ 28°C);
2আপেক্ষিক আর্দ্রতাঃ ≤85%RH;
3বায়ু উৎসঃ ০.৫-০.৮ এমপিএ
4পাওয়ার সাপ্লাই শর্তঃ তিন-ফেজ পাঁচ-ক্যারিয়ার;
5ভোল্টেজ পরিসীমাঃ AC380V;
6অনুমোদিত ফ্রিকোয়েন্সি ফ্লাক্টোশন পরিসীমাঃ (50±0.5) Hz;
7. সুরক্ষা জমি তারের গ্রাউন্ডিং প্রতিরোধের 4Ω কম;
8ব্যবহারকারীকে ইনস্টলেশন সাইটে সরঞ্জামগুলির জন্য একটি বায়ু বা পাওয়ার সুইচ কনফিগার করতে হবে এবং এই সুইচটি এই সরঞ্জামগুলির জন্য স্বতন্ত্রভাবে ব্যবহার করা উচিত।
টেকনিক্যাল প্যারামিটারঃ
| কর্ম প্ল্যাটফর্ম | 1000 × 1000 মিমি |
| কাজের পৃষ্ঠের উপাদান | উচ্চ-শক্তির আমদানিকৃত উচ্চমানের অ্যালুমিনিয়াম খাদ |
| সর্বাধিক লোড | ২০০ কেজি |
| অর্ধ-সাইনস পিক ত্বরণ | ১৫৩০০ গ্রাম |
| অর্ধ-সাইনস পালস সময়কাল | 3.৫.৩০ মিমি |
| উত্তোলন পদ্ধতি | হাইড্রোলিক লিফট |
| ডিভাইসের আকার | প্রায় 2150 × 1450 × 2250 মিমি |
| মোট সরঞ্জাম | প্রায় ৩০০০ কেজি |
| পরিমাপ ব্যবস্থা | |
| ইনপুট চ্যানেল | ২টি চ্যানেল |
| নমুনা সংগ্রহের ঘন ঘন | 192KHz |
| ইনপুট ফর্ম | ভোল্টেজ, চার্জ |
| ভোল্টেজ পরিসীমা | -১০ ভোল্ট-+১০ ভোল্ট |
| সংযোজক পদ্ধতি | এসি, ডিসি, আইসিপি |
| শক ওয়েভফর্ম | অর্ধ সাইনস |
| যোগাযোগ ইন্টারফেস | ইউএসবি ২।0 |
| সমর্থিত মান | জাতীয় মান, জাতীয় সামরিক মান, মার্কিন সামরিক মান, ব্যবহারকারীর সংজ্ঞায়িত মান |
| অপারেটিং সিস্টেম | মাইক্রোসফট উইন্ডোজ ৭/১০ |
| সিস্টেম অ্যাক্সিলেরোমিটার | |
| ব্র্যান্ড | YMC |
| আউটপুট পদ্ধতি | চার্জের ধরন |
| সংবেদনশীলতা | 3.93 পিসি/গ্রাম |
| ফ্রিকোয়েন্সি রেঞ্জ | 0.৫.১২ কেএইচজেড |
| ত্বরণের পরিসীমা | ±2500G |
| কাজের পরিবেশ | -40 ~ +160°C |
| অন্যান্য | |
| পাওয়ার সাপ্লাই | একক ফেজ 380V ± 10% |
| কম্প্রেসড এয়ার | 0.৫ ০.৮ এমপিএ |
| তাপমাত্রা | RT১৪০°সি |
| আর্দ্রতা | 25°C<85RH% |
শক মেশিনের প্রধান ভূমিকা:
1. ওয়ার্কিং প্ল্যাটফর্মঃ উচ্চ-শক্তির আমদানিকৃত অ্যালুমিনিয়াম খাদ ওয়ার্কিং প্ল্যাটফর্ম গৃহীত হয়।
2- উত্তোলন প্রক্রিয়াঃ হাইড্রোলিক সিলিন্ডার উত্তোলন এবং নিচে নামানো।
3. উত্তোলনের উচ্চতা নিয়ন্ত্রণঃ উত্তোলনের উচ্চতা বেসে ইনস্টল করা ফটো ইলেকট্রিক এনকোডার সমাবেশ দ্বারা পরিমাপ করা হয়। ফটো ইলেকট্রিক এনকোডার পরিমাপ উচ্চ নির্ভুলতা আছে,শক্তিশালী অ্যান্টি-ইনফেরেনশন ক্ষমতা, উচ্চ নির্ভরযোগ্যতা, এবং শক পুনরাবৃত্তি নিশ্চিত করে।
4. ব্রেকিং সিস্টেমঃ বায়ুসংক্রান্ত ব্রেকিং শক্তিশালী ঘর্ষণ ব্রেকিং বিরোধী-দ্বিতীয় শক ব্রেকিং ফাংশন দ্বিতীয় রিবাউন্ড প্রতিরোধ করতে গৃহীত হয়
5. বাফার সিস্টেমঃ কার্যকরভাবে স্থল উপর শক পরীক্ষার শক শক্তি কমাতে, এবং একটি স্ব-বাফারিং সিস্টেম ডিজাইন করা হয়, যা একটি বেস, একটি ডাম্পার, এবং একটি এয়ারব্যাগ গঠিত।
প্রধান কনফিগারেশন তালিকাঃ
| না. | নাম | QTY |
| 1 | শক টেবিলের দেহ | 1SET |
| 2 | অর্ধ-সাইনস ওয়েভ জেনারেটর (ফিল্ট) | 1SET |
| 3 | হাইড্রোলিক সোর্স সিস্টেম | 1SET |
| 4 | সেন্সর | 1SET |
| 5 | চার্জ এম্প্লিফায়ার | 1SET |
| 6 | কন্ট্রোলার | 1SET |
| 7 | পরিমাপ ও নিয়ন্ত্রণ সফটওয়্যার | 1SET |
| 8 | পেশাদার শিল্প কম্পিউটার | 1SET |
