ব্যাটারি মেকানিক্যাল শক টেস্ট সিস্টেম অর্ধ-সাইনস Sawtooth স্কয়ার ওয়েভ শক টেস্ট
| Peak acceleration: | অর্ধ সাইন ওয়েভ 10--400 জি | Pulse duration: | অর্ধ সাইন ওয়েভ: 3-30 এমএস |
| lifting mechanism: | জলবাহী উত্তোলন ব্যবস্থা | Braking system: | বায়ুসংক্রান্ত ব্রেকিং |
| Maximum load: | ২০০ কেজি | Maximum acceleration: | ১০০০ গ্রাম |
| High Light: | সেগডুথ ব্যাটারি মেকানিক্যাল শক টেস্ট সিস্টেম,ব্যাটারি মেকানিক্যাল শক টেস্ট সিস্টেম |
||

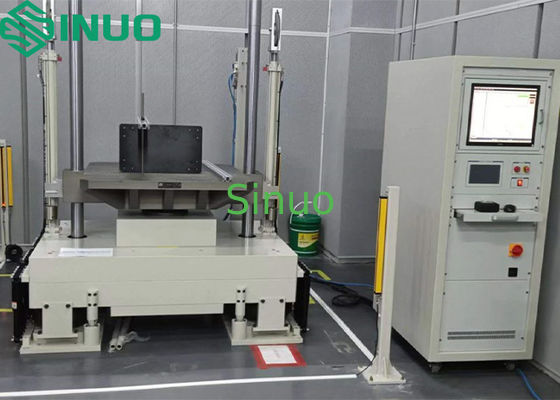

ব্যাটারি মেকানিকাল শক টেস্ট সিস্টেম হাফ-সাইন সোথুথ স্কোয়ার ওয়েভ শক টেস্ট
পণ্যআমিnformation:
এই যান্ত্রিক শক পরীক্ষক মূলত বৈদ্যুতিন পণ্য, মহাকাশ, শিপ বিল্ডিং, প্রতিরক্ষা খাত, স্বয়ংচালিত অংশ, পরিবহন ইত্যাদি ক্ষেত্রে শক প্রতিরোধের পরীক্ষার জন্য উপযুক্ত
বিভিন্ন তরঙ্গরূপ জেনারেটর নির্বাচন করে, অর্ধ-সাইন ওয়েভ, পোস্ট-পিক সাওথুথ ওয়েভ বা স্কোয়ার ওয়েভ শক পরীক্ষা করা যেতে পারে।
সিস্টেমটি জিবি/টি 2423-2008, জিজেবি 150, আইইসি -68-2-27, এবং মার্কিন শিল্প নির্ভরযোগ্যতা মানগুলি যেমন মিল-এসটিডি -202 এফ, মিল-এসটিডি -810 এফ, এবং মিল-এসটিডি -883 ই এর মতো শিল্প পরীক্ষার মানগুলি পূরণ করে।(দ্রষ্টব্য: মিল স্ট্যান্ডার্ডগুলি ব্যাপকভাবে গৃহীত নির্ভরযোগ্যতা প্রোটোকলগুলিকে বোঝায়।
প্রধানপিএরফর্মেন্স:
1। এই সরঞ্জামগুলি হাইড্রোলিক উত্তোলন এবং উচ্চ-চাপ তেল ব্রেক ফ্রি-ফল শক মেশিন গ্রহণ করে।
2। এই সরঞ্জামগুলি গৌণ শক ব্রেকিং প্রতিরোধের জন্য গ্যাস-তরল চাপ এবং শক্তিশালী ঘর্ষণ ব্রেক গ্রহণ করে।
3। শক পরিমাপের যন্ত্র: একক-চ্যানেল ডেটা অধিগ্রহণ। এটি একই সাথে ত্বরণ ডেটা পরিমাপ, স্টোরেজ, রিপোর্ট প্রিন্টিং, ডেটা কলব্যাক, ডাটাবেস পরিচালনা এবং দুটি চ্যানেলের অন্যান্য ফাংশন সম্পাদন করতে পারে।
4। এই সরঞ্জামগুলি কোনও অ্যাকশন সময়ের অর্ধ-সাইন ওয়েভ ডালগুলির বিস্তৃত পরিসীমা তৈরি করতে রাবার মডিউল গ্রহণ করে।
5। এই সরঞ্জামগুলি প্যাকেজিং বাক্সগুলির সমতুল্য ড্রপ পরীক্ষার জন্য ব্যবহার করা যেতে পারে।
প্রযুক্তিগত প্যারামিটার:
| শক মেশিন প্রধান পরামিতি | |
| ওয়ার্কিং প্ল্যাটফর্ম | 1000 × 1000 মিমি |
| সর্বাধিক লোড | 200 কেজি |
| শিখর ত্বরণ |
অর্ধ সাইন ওয়েভ 10--400 জি পোস্ট-পিক সাওথুথ ওয়েভ: 15-100 জি (কেনা দরকার) ট্র্যাপিজয়েডাল ওয়েভ: 15-60 জি (কেনা দরকার) |
| নাড়ি সময়কাল |
অর্ধ সাইন ওয়েভ: 3-30 এমএস পোস্ট-পিক সাওথুথ ওয়েভ: 6-18 এমএস (কেনা দরকার) ট্র্যাপিজয়েডাল ওয়েভ: 6-30 এমএস (কেনা দরকার) |
| ত্বরণ সহনশীলতা | ≤10% |
| গতি পরিবর্তন | ≤10% |
| টেবিল পৃষ্ঠের পার্শ্বীয় অনুপাত | ≤10% |
| সরঞ্জামের আকার | 1780 × 1470 × 2450 মিমি |
| মোট সরঞ্জামের পরিমাণ | 5500 কেজি |
| পরিমাপ সিস্টেম | |
| ইনপুট চ্যানেল | 2 টি চ্যানেল, ভোল্টেজ এবং আইইপি সিগন্যালের সরাসরি অ্যাক্সেস সমর্থন করুন |
| স্যাম্পলিং ফ্রিকোয়েন্সি | 1MHz পর্যন্ত |
| নাড়ি সময়কাল | 0.1—100 মিমি |
| সর্বাধিক ত্বরণ | 10000 জি |
| যোগাযোগ ইন্টারফেস | ইউএসবি 2.0 |
| ভোল্টেজের পরিসীমা | -10vpeak ~+10 ভিপেক |
| সমর্থিত মান | আইএসও, আইইসি, জাতীয় এবং শিল্প স্পেসিফিকেশন, ব্যবহারকারী-সংজ্ঞায়িত |
| অপারেটিং সিস্টেম | মাইক্রোসফ্ট উইন্ডোজ 10 |
| বিশ্লেষণ ফাংশন | শক পরিমাপ বিশ্লেষণ, শক রেসপন্স স্পেকট্রাম বিশ্লেষণ, পালস বিশ্লেষণ, শক ড্যামেজ সীমানা বিশ্লেষণ, সহায়ক বাহিনী বিকৃতি, শক রেসপন্স টাইম ডোমেন গণনা, এফএফটি বিশ্লেষণ ইত্যাদি |
| সিস্টেম অ্যাক্সিলোমিটার | |
| মডেল | C02A01 |
| আউটপুট মোড | চার্জ টাইপ |
| সংবেদনশীলতা | 3.93 পিসি/জি |
| ফ্রিকোয়েন্সি রেঞ্জ | 0.5 --- 12kHz |
| ত্বরণ পরিসীমা | ± 2500g |
| কাজের পরিবেশ | -40 ~+160 ℃ ℃ |
| অন্যান্য নোট | |
| বিদ্যুৎ সরবরাহ | AC3PHASE 380V ± 10 ％ 5 কেভিএ |
| সংকুচিত বায়ু | 0.5-0.8 এমপিএ |
| তাপমাত্রা | আরটি ～ 40 ℃ ℃ |
| আর্দ্রতা | 25 ℃＜ 85rH ％ |
| সুরক্ষা |
গড় ব্যর্থতা-মুক্ত হার ≥ 5000 ঘন্টা; হাফ সাইন ওয়েভফর্ম জেনারেটরটি 8000 বারের চেয়ে কম সময়ের জন্য অবিচ্ছিন্নভাবে ব্যবহৃত হয়। একটি পরিষ্কার, সাধারণ তাপমাত্রার পরিবেশে স্টোরেজ সময় 5 বছরেরও কম নয়। |
| প্রযোজ্য মান | জিবি 2423.5, জিজেবি 150.18, জিজেবি 360.23, আইইসি 68-2-27, মিল-এসটিডি 202 এফ, মিল-এসটিডি 810 বি, জিবি/টি 18287, ইসি. |
| যাচাইকরণ মান | Jg541-2005 |
সরঞ্জাম কর্মক্ষমতা ভূমিকা::
1। ওয়ার্কিং প্ল্যাটফর্ম
উচ্চ-শক্তি আমদানিকৃত অ্যালুমিনিয়াম অ্যালো ওয়ার্কিং প্ল্যাটফর্ম গ্রহণ করুন।
2। উত্তোলন ব্যবস্থা
জলবাহী উত্তোলন ব্যবস্থা গ্রহণ করুন।
3। উচ্চতা নিয়ন্ত্রণ উত্তোলন
উত্তোলনের উচ্চতা বেসে ইনস্টল করা ফটোয়েলেক্ট্রিক এনকোডার অ্যাসেম্বলি দ্বারা পরিমাপ করা হয়। ফটোয়েলেকট্রিক এনকোডার পরিমাপের উচ্চ নির্ভুলতা, শক্তিশালী বিরোধী-হস্তক্ষেপ ক্ষমতা এবং উচ্চ নির্ভরযোগ্যতার সুবিধা রয়েছে। এটি শকটির পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে।
4। ব্রেকিং সিস্টেম
বায়ুসংক্রান্ত ব্রেকিং গ্রহণ করে। শক্তিশালী ঘর্ষণ ব্রেক এবং অ্যান্টি-সেকেন্ডারি শক ব্রেকিং ফাংশন দ্রুত এবং নির্ভরযোগ্যভাবে ব্রেক করতে পারে। গৌণ রিবাউন্ড প্রতিরোধ করুন।
5। বাফার সিস্টেম
এটি একটি বেস, একটি দাম্পার এবং একটি এয়ারব্যাগ নিয়ে গঠিত। কম্পন হ্রাস সিস্টেমটি ওয়ার্কিং প্ল্যাটফর্ম থেকে মাটিতে সংক্রমণিত শক ফোর্সকে হ্রাস করতে পারে।
6 .. ওয়েভফর্ম জেনারেটর
হাফ সাইন ওয়েভ: বিভিন্ন প্ররোচনা পালস প্রস্থকে 1-30 মিমি উপলব্ধি করুন;
স্কোয়ার ওয়েভ: বিশেষ সিলিন্ডার এবং চাপ নিয়ন্ত্রণকারী ভালভের সমন্বয়ে গঠিত;
পোস্ট-পিক সাওথুথ তরঙ্গ: বিশেষ ছাঁচ, চুল্লি এবং সীসা ব্লকের সমন্বয়ে গঠিত।
7। সুরক্ষা ডিভাইস
জরুরী স্টপ সুইচ: এটি জরুরী পরিস্থিতিতে যেমন অ্যাকশন মেকানিজমের যোগাযোগের ld ালাইয়ের বাধ্যতামূলক সংযোগ বিচ্ছিন্নতার মতো জরুরী পরিস্থিতিতে সার্কিটটি কেটে দেয়।
পরিমাপ সিস্টেম বৈশিষ্ট্য::
মিল-এসটিডি -810, জিজেবি -150-18-86, আইইসি 68-2-27 এর সাথে সম্মতি জানায়
1MHz পর্যন্ত সর্বাধিক নমুনা ফ্রিকোয়েন্সি
সর্বাধিক পরীক্ষার ত্বরণ 100,000gn
সর্বনিম্ন পরীক্ষার পালস প্রস্থ 0.1 মিমি
মাল্টি-ফ্রেম ওয়েভফর্ম রেকর্ডিং এবং প্লেব্যাক
অভ্যন্তরীণ এবং বাহ্যিক ট্রিগার সমর্থন
বিশ্লেষণচunctions:
1। শক ওয়েভফর্ম ক্ষণস্থায়ী ক্যাপচার
ক্ষণস্থায়ী ক্যাপচার আপনাকে একক বা একাধিক ডাল পেতে সহায়তা করে। সিস্টেমটি স্বয়ংক্রিয়ভাবে পিক মান, নাড়ির প্রস্থ, বেগ পরিবর্তন, মাথা আঘাত সূচক এইচআইসি এবং শক পালসের অন্যান্য ডেটা বিশ্লেষণ করে। স্বয়ংক্রিয়ভাবে ধরা পড়া পালস তরঙ্গরূপটি আদর্শ তরঙ্গরূপের সাথে মেলে এবং উভয়ের মধ্যে বিচ্যুতিটির তুলনা করুন।
2। শক রেসপন্স স্পেকট্রাম বিশ্লেষণ
শক প্রতিক্রিয়া বর্ণালী বিশ্লেষণ প্রভাব দ্বারা সৃষ্ট সম্ভাব্য ক্ষতির মূল্যায়ন করতে পারে। পণ্যগুলির প্রভাব প্রতিরোধের ডিজাইনের জন্য একটি ভিত্তি সরবরাহ করুন। সিস্টেমটি প্রতিটি শক পালসে এসআরএস বিশ্লেষণ সম্পাদন করে এবং প্রকৃত এসআরএস এবং লক্ষ্য এসআরএসের মধ্যে বিচ্যুতিটির তুলনা করে।
3। অন্যান্য বিশ্লেষণ
ফোর্স বিকৃতি বিশ্লেষণ, শক রেসপন্স বিক্ষোভ, ঘূর্ণন শক বিশ্লেষণ এবং শক পরীক্ষায় অন্যান্য প্রয়োজনীয় বিশ্লেষণ। ফোর্স বিকৃতি বিশ্লেষণ নাড়ি দ্বারা উত্পাদিত ফোর্স শিখর, বিকৃতি শিখর, শক্তি, দক্ষতা ইত্যাদি গণনা করে। শক রেসপন্স বিক্ষোভ শক প্রতিক্রিয়া বর্ণালী শেখার জন্য সরঞ্জাম সরবরাহ করে। রোটেশন শক বিশ্লেষণ রোটারি শক মেশিন বা অন্যান্য রোটারি নিয়ন্ত্রণ ইভেন্টগুলির জন্য ব্যবহৃত হয়। সিগন্যালটি অক্ষীয় ত্বরণ পরিমাপ দ্বারা গণনা করা হয়।
