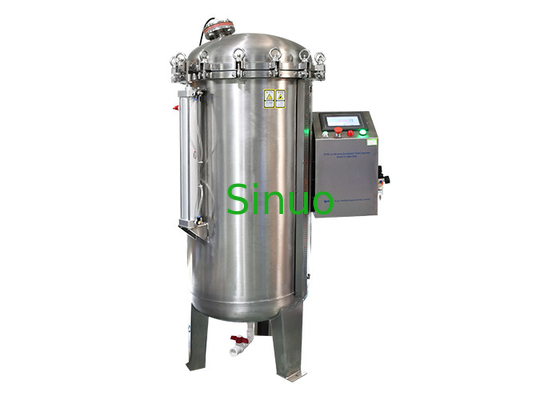

আইইসি ৬০৫২৯ আইপিএক্স৮ ক্রমাগত নিমজ্জন পরীক্ষার চেম্বার ৩৫০ লিটার উচ্চ চাপের জলের ট্যাংক
| Pressure range: | 0.00—0.3Mpa | Water depth range: | 0-30M |
| Vessel thickness: | 3 মিমি | Flange thickness: | 20 মিমি |
| Valve exhaust pressure: | 0.35 এমপিএ | Max ultimate pressure: | 0.4 এমপিএ |
| lid opening method: | সিলিন্ডার | Control method: | পিএলসি নিয়ন্ত্রণ |
| High Light: | 350L ক্রমাগত নিমজ্জন পরীক্ষার চেম্বার,আইপিএক্স৮ ক্রমাগত নিমজ্জন পরীক্ষার চেম্বার,আইইসি ৬০৫২৯ ক্রমাগত নিমজ্জন পরীক্ষার চেম্বার |
||
আইইসি ৬০৫২৯ আইপিএক্স৮ ক্রমাগত নিমজ্জন পরীক্ষার চেম্বার ৩৫০ লিটার উচ্চ চাপের জলের ট্যাংক
পণ্যের সারসংক্ষেপঃ
এই আইপিএক্স৮ ক্রমাগত নিমজ্জন পরীক্ষার চেম্বার আইইসি ৬০৫২৯-২০১৩ ′′ঘরের দ্বারা প্রদত্ত সুরক্ষার ডিগ্রি (আইপি কোড) ′′।এটি ইলেকট্রনিক ও বৈদ্যুতিক পণ্যগুলির জন্য বাক্সের প্রতিরক্ষামূলক কার্যকারিতা যাচাই করতে ব্যবহৃত হয়, অটোমোবাইল, মোটরসাইকেলের যন্ত্রাংশ, গৃহস্থালী যন্ত্রপাতি, সিল এবং ল্যাম্পগুলি আইপিএক্স 8 ডিগ্রিতে পানিতে অবিচ্ছিন্নভাবে নিমজ্জিত।স্ট্যান্ডার্ড সমতুল্য চাপ অর্জনের জন্য পানিতে নমুনার গভীরতা নিয়ন্ত্রণ করে, এবং একটি নির্দিষ্ট বায়ু চাপ প্রয়োগ করে জল গভীরতা চাপ অনুকরণ, নমুনা ঘরের পুরো পৃষ্ঠ জুড়ে জল চাপ উত্পাদন।আইপিএক্স৮ এর জলের গভীরতা পরিসীমা সিমুলেশন আইপিএক্স৭ এর চেয়ে কঠোর.
সরঞ্জামের বৈশিষ্ট্যঃ
1. চাপের পাত্রে 304 স্টেইনলেস স্টীল তৈরি করা হয়, উচ্চ নির্ভুলতা সামগ্রিক sub-arc ঢালাই এবং ভাল চাপ প্রতিরোধের সঙ্গে।
2ট্যাঙ্কের বাইরের অংশটি একটি স্বচ্ছ টিউব দিয়ে সংযুক্ত করা হয় এবং বাইরের স্তরটি একটি স্টেইনলেস স্টিলের রুলার দিয়ে সংযুক্ত করা হয়, যাতে অভ্যন্তরীণ পানির স্তরটি স্পষ্টভাবে পর্যবেক্ষণ করা যায়।
3বিশেষ সিলিকন সিলিং, ভাল স্থিতিস্থাপকতা, ক্ষতিগ্রস্ত করা সহজ নয়।
4ডিভাইসের উপরে ট্যাংক ঢাকনা 8 রিং স্ক্রু (বিতরণ সহায়ক ইস্পাত রড) দিয়ে স্থির করা হয়।
5পরীক্ষক একটি নিরাপত্তা ভালভ দিয়ে সজ্জিত, যা স্বয়ংক্রিয়ভাবে চাপ ছেড়ে দেয় যখন এটি অপারেটর দ্বারা ভুল অপারেশন প্রতিরোধ করার জন্য নামমাত্র চাপ অতিক্রম করে এবং সেট চাপ খুব উচ্চ
6বৈদ্যুতিক নিয়ন্ত্রণ উপাদানগুলি আমদানি করা ব্র্যান্ড (যেমনঃ এলএস, প্যানাসনিক, ওম্রন ইত্যাদি); বায়ুসংক্রান্ত উপাদানগুলি এয়ারট্যাক ব্র্যান্ডের, যাতে সরঞ্জামগুলির স্থিতিশীলতা এবং পরিষেবা জীবন নিশ্চিত করা যায়।
7. পরীক্ষার সময় সেট করা যেতে পারেঃ 0-999 মিনিট. যখন পরীক্ষার সময় পৌঁছেছে, চাপ স্বয়ংক্রিয়ভাবে বন্ধ করা যেতে পারে এবং ট্যাংক মধ্যে বায়ু স্বয়ংক্রিয়ভাবে নিষ্কাশন করা যেতে পারে।অপারেটর টেস্ট নমুনা নিতে ট্যাংক ঢাকনা খুলতে পারেন.
8. চাপ প্রদর্শনঃ চাপ একটি চাপ সেন্সর দ্বারা প্রদর্শিত হয়, এবং অভ্যন্তরীণ চাপ স্বয়ংক্রিয়ভাবে স্থিতিশীল করা যেতে পারে। নিয়ন্ত্রণ সঠিকতাঃ ± 0.002Mpa, সেন্সর প্রদর্শন সঠিকতাঃ 0.001Mpa।
9. ৪ পানি প্রবেশ এবং নিষ্কাশন ভালভ ডিভাইসের নীচে ইনস্টল করা হয়।
টেকনিক্যাল প্যারামিটারঃ
| মডেল নংঃ |
SN4411-30M-250L (বিকল্প) |
SN4411-30M-350L |
SN4411-50M-250L (বিকল্প) |
SN4411-50M-350L (বিকল্প) |
|||
| বাহ্যিক আকার | আনুমানিক L600*W780*H1750mm | আনুমানিকঃ L700*W880*H1750mm | আনুমানিক L600*W780*H1750mm | আনুমানিক. L800*W950*H1750mm | |||
| অভ্যন্তরীণ আকার |
φ৫০০mm*১২০০mm H
|
φ৬০০mm*১২০০mm H
|
φ৫০০mm*১২০০mm H
|
φ৬০০mm*১২০০mm H
|
|||
| জাহাজের প্রাচীরের বেধ | ৩ মিমি | ৩ মিমি | ৪ মিমি | ৪ মিমি | |||
| জাহাজের উপাদান | স্টেইনলেস স্টীল | ||||||
| ফ্ল্যাঞ্জের বেধ | ২০ মিমি | ২০ মিমি | ২৫ মিমি | ২৫ মিমি | |||
| ফ্ল্যাঞ্জের উপাদান | স্টেইনলেস স্টীল | ||||||
| উপরের ঢাকনা খোলার পদ্ধতি | সিলিন্ডার দ্বারা উত্তোলন | ||||||
| সরঞ্জামের ওজন | ১২০ কেজি | ১৩০ কেজি | ১৪০ কেজি | ১৫০ কেজি | |||
| চাপ নিয়ন্ত্রণ পদ্ধতি | অটো সামঞ্জস্য করুন | ||||||
| চাপ ত্রুটি | ±0.002 এমপিএ | ||||||
| সেন্সর প্রদর্শনের নির্ভুলতা | 0.001 এমপিএ | ||||||
| পরীক্ষার জলের গভীরতার পরিসীমা | ০৩০ এম | ০৩০ এম | ০৫০ এম | ০৫০ এম | |||
| চাপ সামঞ্জস্যের পরিসীমা | 0.00 ০.৩ এমপিএ | 0.00 ০.৩ এমপিএ | 0.00 ০.৫ এমপিএ | 0.00 ০.৫ এমপিএ | |||
| সুরক্ষা ভালভের নিষ্কাশন চাপ | 0.35 এমপিএ | 0.35 এমপিএ | 0.৫৫ এমপিএ | 0.৫৫ এমপিএ | |||
| সর্বোচ্চ চূড়ান্ত চাপ | 0.4 এমপিএ | 0.4 এমপিএ | 0.6 এমপিএ | 0.6 এমপিএ | |||
| পরীক্ষার সময় | 0-999 মিনিট | ||||||
| নমুনার জন্য পাওয়ার সাপ্লাই টার্মিনাল |
নমুনার জন্য পাওয়ার সাপ্লাই সংযোগের টার্মিনাল সহ, 15A বহন ক্ষমতা রয়েছে। দ্রষ্টব্যঃ বাহ্যিক পাওয়ার সাপ্লাই ডিভাইসটি ক্লায়েন্ট দ্বারা প্রস্তুত করা উচিত। টার্মিনালগুলি নিম্নরূপ দেখায়ঃ
|
||||||
| সুরক্ষা ডিভাইস | চাপ সুরক্ষা ভালভ সুরক্ষা, মাটি ফুটো সুইচ সুরক্ষা | ||||||
| চাপ নিয়ন্ত্রন পদ্ধতি | চাপ সেন্সরের মান নির্ধারণ করে | ||||||
| আনুষাঙ্গিক |
অক্জিলিয়ারী ইস্পাত বার * 1 পিসি ইনপুট পাইপ * 1 পিসি জল পাইপ * 1PC (প্রায় 5 মিটার) |
||||||
কাজের পরিবেশ:
*নিম্নলিখিত কাজের পরিবেশ ব্যবহারকারীর দ্বারা প্রদান করা উচিত
| সাইট ব্যবহার করুন | মেঝে সমতল, নিকাশী মসৃণ, মেঝে এবং দেয়াল জলরোধী, এবং একটি মেঝে নিকাশী বা নিকাশী খাঁজ ইনস্টল করা হয় গ্রাউন্ড লোড ক্যাপাসিটি 300kg / m2 এর কম নয় মাঠ ভাল বায়ুচলাচল সরঞ্জামগুলির চারপাশে কোনও শক্তিশালী কম্পন নেই সরঞ্জামগুলির চারপাশে জ্বলনযোগ্য, বিস্ফোরক, ক্ষয়কারী পদার্থ এবং ধুলো নেই যন্ত্রপাতিগুলির চারপাশে উপযুক্ত ব্যবহার এবং রক্ষণাবেক্ষণের জায়গা রাখা উচিতঃ পিছন, বাম, ডান, ডিভাইসের উপরের অংশঃ 600 মিমি; ডিভাইসের সামনের অংশঃ 1000 মিমি |
| পরিবেশগত অবস্থা |
তাপমাত্রাঃ ৫°C-৩৫°C আপেক্ষিক আর্দ্রতাঃ ≤85% বায়ু চাপঃ86kPa106kPa |
| পাওয়ার সাপ্লাই | এসি 220 ভোল্ট, 50 হার্জ |
| পানি সরবরাহ | নলের পানি / বিশুদ্ধ পানি |
| গ্যাস উৎস | ব্যবহারকারীকে বায়ু সংকোচকারী প্রস্তুত করতে হবে, প্রস্তাবিত আউটপুট বায়ু চাপঃ 0.6Mpa_0.8Mpa। |
