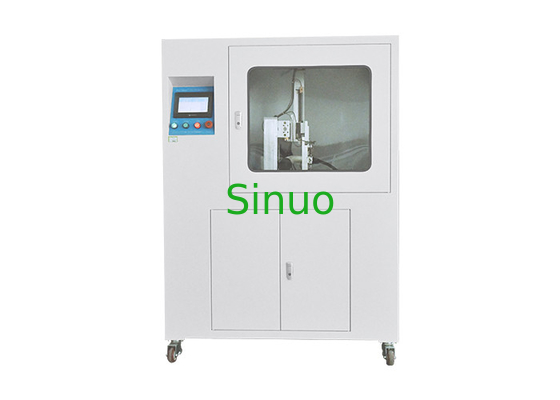

আইইসি 62196-1 চার্জিং বন্দুক ইলেকট্রনিক লকিং ডিভাইস ব্যাপক পরীক্ষার যন্ত্রপাতি

আইইসি 62196-1 চার্জিং বন্দুক ইলেকট্রনিক লকিং ডিভাইস ব্যাপক পরীক্ষার যন্ত্রপাতি

পণ্যের সারসংক্ষেপঃ

স্ট্যান্ডার্ডঃ IEC62196-1 অনুযায়ীঃ2022.

নমুনা এবং সীমাবদ্ধতাঃ

ডিসি গাড়ির প্লাগের ইলেকট্রনিক লকিং ডিভাইস (জিবি/টি 20234.4-2023 স্ট্যান্ডার্ডের চিত্র 10 এবং চিত্র 11 দেখুন);

এসি গাড়ির সকেট ইলেকট্রনিক লকিং ডিভাইস (GB/T 20234.2-2015 স্ট্যান্ডার্ড অঙ্কন A.2) দেখুন;

ডিসি গাড়ির প্লাগ মেকানিক্যাল লকিং ডিভাইস (জিবি/টি 20234.4-2023 স্ট্যান্ডার্ডের চিত্র 10 এবং চিত্র 11 দেখুন);

এসি গাড়ির প্লাগ মেকানিক্যাল লকিং ডিভাইস (জিবি/টি 20234.2-2015 স্ট্যান্ডার্ড চিত্র এ দেখুন)1, চিত্র A.3)

প্রয়োগঃ এটি বৈদ্যুতিক গাড়ির চার্জিং ইন্টারফেসের মতো ইলেকট্রনিক লকিং ডিভাইস সহ বৈদ্যুতিক আনুষাঙ্গিকগুলি পরীক্ষা করতে ব্যবহৃত হয় কিনাশিল্প প্লাগ এবং সকেট এবং সংযোজক যান্ত্রিক চাপ প্রতিরোধ করতে পারেন, বৈদ্যুতিক চাপ এবং তাপীয় চাপ যা অত্যধিক পরিধান বা অন্যান্য ক্ষতিকারক প্রভাব ছাড়াই স্বাভাবিক ব্যবহারের সময় ঘটে। এর নির্ভরযোগ্যতা যাচাই করতে।

পরীক্ষার নীতিঃ সার্ভো মোটর ড্রাইভ প্রক্রিয়াটি নমুনার বৈদ্যুতিন লকিং প্রক্রিয়াটিতে শক্তি প্রয়োগ করতে ব্যবহৃত হয় এবং বৈদ্যুতিন নিয়ন্ত্রণ প্রক্রিয়াটি স্বাভাবিক ক্রিয়াকলাপ বাস্তবায়নের জন্য ব্যবহৃত হয়,জরুরী লকিং, চরম অবস্থা চক্র জীবন এবং ইলেকট্রনিক লকিং প্রক্রিয়া যান্ত্রিক শক্তি পরীক্ষা। শক্তি চালু এবং বন্ধ সময়, পরীক্ষা গতি, এবং স্ট্রোক সব টাচ স্ক্রিনের মাধ্যমে প্রাক সেট করা যেতে পারে।

কাঠামো এবং বৈশিষ্ট্যঃ

এটি একটি ইন্টিগ্রেটেড ফ্রেম গ্রহণ করে, একটি সার্ভো মোটর দ্বারা চালিত, স্পষ্টতা বল স্ক্রু, এবং সিঙ্ক্রোন বেল্ট ট্রান্সমিশন, রঙ স্পর্শ পর্দা অপারেশন এবং শক্তিশালী ডিজিটাল প্রদর্শন ফাংশন,পিএলসি বুদ্ধিমান নিয়ন্ত্রণ ব্যবস্থাএছাড়াও এটি একটি তিন-অক্ষের নিয়মিত ক্ল্যাম্প গ্রহণ করে, যা বন্দুকের ইলেকট্রনিক্স চার্জ করার জন্য উপযুক্ত।

ব্যবহারের পরিবেশঃ পাওয়ার সাপ্লাইঃ AC380V±10%/50-60Hz, 5Kw, কাজের তাপমাত্রা 0-40°C, আর্দ্রতা 30%-90%.

টেকনিক্যাল প্যারামিটারঃ

মাত্রা	প্রায় W1000*D900*H1400mm; ওজনঃ প্রায় 200kg
পরীক্ষার আইটেম	a) ইলেকট্রনিক লকিং ডিভাইসের স্বাভাবিক অপারেশন (সার্ভিস লাইফ) পরীক্ষা b) ইলেকট্রনিক লকিং ডিভাইসের ম্যানুয়াল জরুরী আনলকিং পরীক্ষা c) বৈদ্যুতিন লকিং ডিভাইস চরম অবস্থা চক্র জীবনকাল d) ইলেকট্রনিক লকিং ডিভাইসের কাঠামোগত শক্তি পরীক্ষা
স্টেশন	একক স্টেশন
বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি	মিটসুবিশি পিএলসি ইন্টেলিজেন্ট ইন্টিগ্রেটেড কন্ট্রোল, 7-ইঞ্চি রঙিন মানব-মেশিন টাচ ইন্টারফেস অপারেশন
অপারেশন মোড	ম্যানুয়াল বা প্রোগ্রাম নিয়ন্ত্রিত অপারেশন
ফিক্সচার	(ক) স্বাধীন ইলেকট্রনিক লকিং ডিভাইস বা ইউনিভার্সাল ফিক্সচার পূরণ করা; b) আমেরিকান স্ট্যান্ডার্ড এবং ইউরোপীয় স্ট্যান্ডার্ড এসি এবং ডিসি চার্জিং ইন্টারফেস ইউনিভার্সাল ফিক্সচার পূরণ করে
পরীক্ষার ফাংশন	ইলেকট্রনিক লক টেস্টিং ফাংশন দিয়ে সজ্জিত
ইলেকট্রনিক লকিং ডিভাইস আনলক করা	এটি ইলেকট্রনিক লকিং ডিভাইসের ম্যানুয়াল আনলকিং অপারেশন সক্ষম, ইলেকট্রনিকভাবে নিয়ন্ত্রিত স্বয়ংক্রিয় অপারেশন মোড গ্রহণ করে,এবং ইলেকট্রনিক লকিং ডিভাইসের স্বাভাবিক অপারেশন (সার্ভিস লাইফ) প্রয়োজনীয়তা পূরণের জন্য প্রোগ্রামিং উপলব্ধি করে. আনলকিং ফোর্সের প্রয়োজনীয়তা (0 ~ 50) এন পূরণ করে এবং ইঙ্গিত ত্রুটি ≤ ± 0.5% এফএস, রেজোলিউশন ≤ 0.1 এন
ইলেকট্রনিক লকিং ডিভাইসের শক্তি	এটি ইলেকট্রনিক লকিং ডিভাইসের লকিং রড মেকানিজমের জন্য একটি বল প্রয়োগকারী ডিভাইস দিয়ে সজ্জিত।শক্তি প্রয়োগ ডিভাইস লকিং রড শেষ clamping এবং অক্ষীয় ঠেলাঠেলি বা টানার বল প্রয়োগ করতে পারেন. শক্তি পরিমাপ পরিসীমা (0 ~ 50 N) পূরণ করতে হবে, এবং নির্দেশ ত্রুটি ≤ ± 0.5%F.S., রেজোলিউশন ≤ 0.1N, শক্তি প্রয়োগ হার সামঞ্জস্য করতে পারেন এবং একটি ধ্রুবক শক্তি মান বজায় রাখা;বল প্রয়োগ ডিভাইস শক্তি বহনকারী অংশের স্থানচ্যুতি এবং লকিং রডের অবস্থান পরিমাপ করতে পারে, এবং স্থানচ্যুতি পরিমাপের পরিসীমা (0~50) মিমি পূরণ করে, যা মান ত্রুটি ≤±0.02 মিমি, রেজোলিউশন ≤0.01 মিমি নির্দেশ করে
ধ্রুবতা রূপান্তর	পিএলসি প্রোগ্রামটি ইলেকট্রনিক লকটির স্থিতি প্রতিক্রিয়া পর্যবেক্ষণের পরে 1 সেকেন্ডের পরে স্বয়ংক্রিয়ভাবে স্যুইচ করে।
স্যুইচিং পাওয়ার সাপ্লাই	(0 ০২৪) ভিডিসি নিয়ন্ত্রনযোগ্য, ভোল্টেজ নির্ভুলতা ০.৫ স্তরের চেয়ে ভাল, রেজোলিউশন ≤০.১ ভি
সামনের চ্যানেল	(0~5000) এমএস পরিসীমা নির্বিচারে সেট করা যেতে পারে, রেজোলিউশন ≤1 এমএস
বিপরীত পরিবাহিতা	(0~5000) এমএস পরিসীমা নির্বিচারে সেট করা যেতে পারে, রেজোলিউশন ≤1 এমএস
সময়কাল	বিরতি সময়ঃ (0 ~ 200) সেকেন্ডের মধ্যে নির্বিচারে সেট করা যেতে পারে, রেজোলিউশন ≤ 1 সেকেন্ড, 1-200mA নিয়ন্ত্রিত লোড বর্তমানের সাথে সহযোগিতা করার জন্য;
ফাংশন	১-২০০ এমএ নিয়ন্ত্রিত লোড স্ট্রিম স্লেভ দিয়ে সজ্জিত, একটি মনিটরিং ডিভাইস দিয়ে সজ্জিত যা ইলেকট্রনিক লক আনলকিং/লকিং সিগন্যালকে ফিডব্যাক করে এবং সিগন্যালটি চালু ও বন্ধ হওয়ার সময় রেকর্ড করে;
ত্রুটি নির্ধারণ	অন্তর্নির্মিত সংকেত ফিডব্যাক বিচার, অস্বাভাবিক হলে স্বয়ংক্রিয় বন্ধ
পরীক্ষার ফ্রিকোয়েন্সি	(0~99999) পরিসরের মধ্যে নির্বিচারে সেট করুন
নিরাপত্তা সুরক্ষা	গ্রাউন্ড সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ওভারলোড সুরক্ষা
প্রধান কনফিগারেশন
নাম		স্পেসিফিকেশন	ব্র্যান্ড	QTY
পিএলসি		FX সিরিজ	মিটসুবিশি	১ সেট
টাচস্ক্রিন		৭ ইঞ্চি	ওয়াইনভিউ	১ সেট
মোটর		৪০০ ওয়াট	হুইচুয়ান	১ সেট
স্যুইচিং পাওয়ার সাপ্লাই		35W/24V/	অর্থ ভাল	১ পিসি
মধ্যবর্তী রিলে		4J2J	ওম্রন	বেশ কিছু
অন্যান্য বৈদ্যুতিক উপাদান			চিন্ট, ফুজি	বেশ কিছু
ফোর্স সেন্সর		১০ কেজি	চ্যাংচিং	১ সেট
যন্ত্রপাতি ও ফিক্সচার			সিনুও	১ সেট
চ্যাসি			সিনুও	১ পিসি
