আইইসি 60529 আইপিএক্স 6 কে 9 কে উচ্চ চাপ এবং তাপমাত্রা জল জেট টেস্ট সিস্টেম জলরোধী পরীক্ষা

আইইসি 60529 আইপিএক্স 6 কে 9 কে উচ্চ চাপ এবং তাপমাত্রা জল জেট টেস্ট সিস্টেম জলরোধী পরীক্ষা

স্ট্যান্ডার্ডঃ

1. ডিআইএন 40050-9:1993 আইপি কোডের জন্য আবরণ সুরক্ষা স্তর

2. আইএসও ২০৬৫৩ঃ২০১৩ সড়ক যানবাহন - সুরক্ষা শ্রেণি (আইপি কোড) - বাইরের বস্তু, জল এবং যোগাযোগের বিরুদ্ধে বৈদ্যুতিক সরঞ্জাম সুরক্ষা

3. GB/T 30038-2013 সড়ক যানবাহন বৈদ্যুতিক এবং ইলেকট্রনিক সরঞ্জামগুলির সুরক্ষা স্তর (আইপি কোড)

4. আইইসি ৬০৫২৯: ২০১৩ ইলেকট্রিক্যাল কেসাব্লির জন্য সুরক্ষা শ্রেণীবিভাগের স্তর (আইপি) কোড

5. GB 4208-2017 শেল সুরক্ষা স্তর

ফাংশন তথ্যঃ

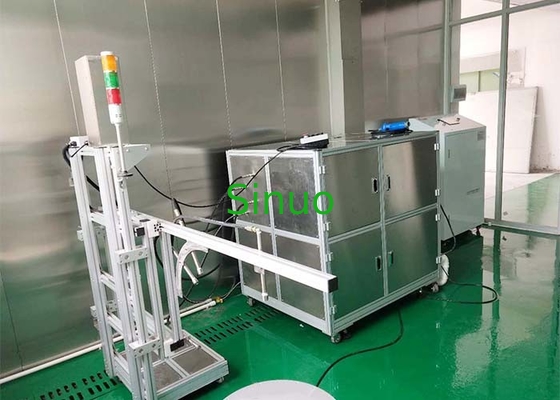

এই সরঞ্জামগুলির প্রধান উদ্দেশ্য হল অটোমোবাইল বৈদ্যুতিক উপাদান, ল্যাম্প এবং ইলেকট্রনিক এবং বৈদ্যুতিক পণ্যের কেসিংয়ের সুরক্ষার জন্য আইপিএক্স 9 কে জলরোধী পরীক্ষা করা।এটি একটি জলরোধী পরীক্ষার সরঞ্জাম যা প্রাকৃতিক পরিবেশ বা কৃত্রিম উচ্চ-চাপ গাড়ি ধোয়ার অনুকরণ করার জন্য ডিজাইন করা হয়েছেসরঞ্জাম প্রধান উপাদান অন্তর্ভুক্ত করা উচিতঃ উচ্চ চাপ এবং উচ্চ তাপমাত্রা plunger জল পাম্প, তিন ফেজ asynchronous মোটর,এবং জল পাম্পের ইনপুট এবং আউটপুট পাইপ উচ্চ চাপ পায়ের পাতার মোজাবিশেষ সঙ্গে সংযুক্ত করা উচিতসরঞ্জাম প্রধানত একটি কন্ট্রোল ক্যাবিনেট, জল সরবরাহ সিস্টেম, উচ্চ-চাপ নল, নল বৈদ্যুতিক সমন্বয় ক্রেট, এবং নমুনা turntable গঠিত।

টেকনিক্যাল প্যারামিটারঃ

IPX9K প্রযুক্তিগত পরামিতি

1. পরীক্ষাটি ছোট শেলের চাহিদা পূরণ করে (সর্বোচ্চ আকারের 250 মিমি ছাড়িয়ে যায় না এমন নমুনা) এবং বড় শেল (সর্বোচ্চ আকারের 250 মিমি বা তার বেশি নয় এমন নমুনা) ।পরীক্ষিত সর্বোচ্চ নমুনার আকার হল: Ø1150mmX750mm

2. পরীক্ষার জলের তাপমাত্রাঃ 80±5 °C নিয়ন্ত্রণযোগ্য

3. নল স্পেসিফিকেশনঃ মান গ্রাফিক্স অনুযায়ী কাস্টমাইজড, মান IPX9K প্রয়োজনীয়তা পূরণ

4. নোজেল কোণঃ ছোট শেল (0°, 30°, 60°, 90°), বড় শেল উল্লম্ব পৃষ্ঠ 90°

5. জল স্প্রে চাপঃ 8MPa-10MPa (নিয়মিত)

6. জল স্প্রে প্রবাহঃ 14L/মিনিট-16L/মিনিট (নিয়মিত)

7. জল স্প্রে দূরত্বঃ 100 ~ 250mm নিয়মিত

8. পরীক্ষামূলক পণ্য পাওয়ার-অন কাজঃ নমুনা শক্তি ইন্টারফেস প্রদান

9. জল পাম্পঃ উচ্চ চাপ এবং উচ্চ তাপমাত্রা জল পাম্প ইতালি থেকে আমদানি করা হয়। জল টাইপ শেল 4 উচ্চ তাপমাত্রা এবং উচ্চ চাপ পিস্টন ভালভ প্রতিটি নল কাজ নিয়ন্ত্রণ করতে ব্যবহার করে

10. বড় পণ্য নল সমর্থন জন্য ব্যবহৃতঃ নীচে বৈদ্যুতিকভাবে এগিয়ে এবং পিছনে সরানো যেতে পারে, আপ এবং নিচে উচ্চতা বৈদ্যুতিকভাবে সরানো যেতে পারে,এবং 90 ডিগ্রী নিচে নল বৈদ্যুতিকভাবে বাম এবং ডান সরানো যেতে পারে.

11. সেন্সরঃ ইলেকট্রনিক চাপ সেন্সর আউটপুট চাপ মান, টারবাইন প্রবাহ মিটার আউটপুট প্রবাহ মান

12. কন্ট্রোলঃ সময়, চাপ এবং প্রবাহের স্বয়ংক্রিয় নিয়ন্ত্রণ। এটি প্রতিটি নলটির কাজের সময়, প্রবাহ এবং চাপ নিয়ন্ত্রণ করতে পারে।সেট প্রবাহ এবং চাপ অর্জন করতে ফ্রিকোয়েন্সি রূপান্তরকারী ফ্রিকোয়েন্সি পরিবর্তন করে বুস্টার পাম্পের গতি নিয়ন্ত্রণ করা যেতে পারে. সমস্ত তথ্য কন্ট্রোল প্যানেলে বুদ্ধিমান যন্ত্র প্রদর্শন মাধ্যমে রূপান্তরিত হয়

13. ডিসপ্লেঃ ৭ ইঞ্চি ওয়েনভিউ রঙিন টাচ স্ক্রিন

14ইন্টারফেস ভাষাঃ ইংরেজি, টাচ স্ক্রিন ইনপুট

15অপারেশন মোডঃ ছোট পণ্যগুলির জন্য 0°, 30°, 60°, 90° চক্র অপারেশন, বড় পণ্যগুলির জন্য নলটির 90° উল্লম্ব গতি বা দুটি মোডের সংমিশ্রণ

16. ডিসপ্লে ফাংশনঃ গতিশীলভাবে স্যাম্পলিং ডেটা রিফ্রেশ করুন এবং রিয়েল টাইমে প্যারামিটার সেটিং করুন। চাপ, প্রবাহ, তাপমাত্রা, পরীক্ষার সময় ইত্যাদি প্রদর্শন করতে পারে

17সুরক্ষা ফাংশনঃ ফুটো সুরক্ষা, ওভারলোড সুরক্ষা, শর্ট সার্কিট সুরক্ষা, কর্মীদের অপারেশন নিরাপত্তা সুরক্ষা

18পানি ট্যাংক ক্ষমতাঃ ≥ 200L

19. টার্নটেবিলঃ নীচের ব্যাসার্ধ 800mm, উপরের টার্নটেবিল 350mm, নীচের টার্নটেবিল লোড ভার 150KG, উপরের টার্নটেবল লোড ভার 25KG, খুঁটি অপসারণযোগ্য,ছোট পণ্য উপরের turntable উপর স্থাপন করা যেতে পারে, বড় পণ্যগুলি উপরের টার্নটেবিলটি সরিয়ে নেওয়ার পরে সরাসরি নীচের টার্নটেবিলের উপর স্থাপন করা যেতে পারে, ঘূর্ণন গতিঃ 5r/min± 1r/min

20সরঞ্জাম পাওয়ার সাপ্লাইঃ AC380V, 50Hz, 30KW।

আইপিএক্স৬কে প্রযুক্তিগত পরামিতি

1. আইপিএক্স৬কে পরীক্ষার জন্য উপযুক্ত

2. ডোজেলের ডিপার্চারঃ ф6.3mm

3নলের উপাদানঃ স্টেইনলেস স্টীল

4জল স্প্রে প্রবাহঃ 75L/মিনিট

5জল স্প্রে চাপঃ প্রায় 1000KPa/মিনিট

6পরীক্ষার সময়ঃ কমপক্ষে ৩ মিনিট, ব্যবহারকারীর দ্বারা সেট করা সময় (নিয়ন্ত্রণ সিস্টেম দ্বারা নিয়ন্ত্রিত)

7নল এবং শেলের মধ্যে দূরত্বঃ ২.৫-৩ মিটার (টেস্টার দ্বারা নিয়ন্ত্রিত)

8. নল ধারকঃ উত্তোলন উচ্চতা এবং কোণ সামঞ্জস্যযোগ্য, যা নল স্থির করার জন্য সুবিধাজনক এবং হাতে রাখা অপারেশন প্রয়োজন হয় না

9. প্রবাহ এবং চাপ নিয়ন্ত্রণঃ প্রবাহ এবং চাপ সেন্সর রিয়েল-টাইম পর্যবেক্ষণ, ফ্রিকোয়েন্সি রূপান্তরকারী বুদ্ধিমান নিয়ন্ত্রণ এবং পরামিতি নির্বাচন এবং নিয়ন্ত্রণ ক্যাবিনেটে সেট করা যেতে পারে

10কন্ট্রোলার: মিটসুবিশি পিএলসি

11মানব-মেশিন ইন্টারফেসঃ ওয়াইনভিউ, ৭ ইঞ্চি, রঙিন টাচ স্ক্রিন

12. ফ্রিকোয়েন্সি কনভার্টার: ডেল্টা ফ্রিকোয়েন্সি কনভার্টার

13জল পাম্পঃ দক্ষিণ পাম্প স্টেইনলেস স্টীল উল্লম্ব পাম্প

14. পানি সংরক্ষণ ট্যাংকঃ ≥500L স্টেইনলেস স্টীল জল সংরক্ষণ ট্যাঙ্ক

15. টার্নটেবিলঃ নীচের ব্যাসার্ধ 800mm, উপরের টার্নটেবিল 350mm, নীচের টার্নটেবিল লোড ভার 150KG, উপরের টার্নটেবল লোড ভার 25KG, খুঁটি অপসারণযোগ্য,ছোট পণ্য উপরের turntable উপর স্থাপন করা যেতে পারে, বড় পণ্যগুলি উপরের টার্নটেবিলটি সরিয়ে নেওয়ার পরে সরাসরি নীচের টার্নটেবিলের উপর স্থাপন করা যেতে পারে, ঘূর্ণন গতিঃ 5r/min± 1r/min (IPX6K এবং IPX9K দ্বারা ভাগ করা)

16সুরক্ষা ফাংশনঃ ফুটো সুরক্ষা, ওভারলোড সুরক্ষা, শর্ট সার্কিট সুরক্ষা।

17জল স্প্রে পাইপঃ উচ্চ চাপের পায়ের পাতার মোজাবিশেষ।
