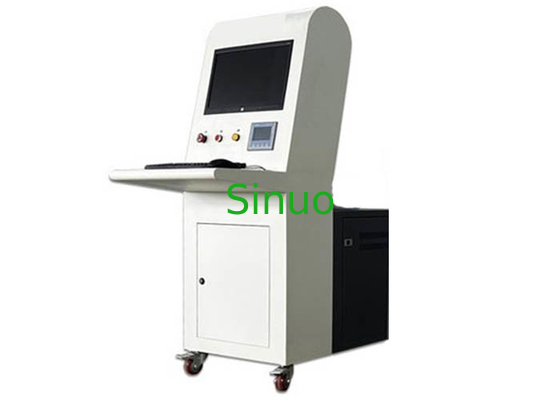

আইইসি ৬২৩৬৮-১ অনুচ্ছেদ আর কম্পিউটার নিয়ন্ত্রিত সীমিত শর্ট সার্কিট টেস্টিং মেশিন

আইইসি ৬২৩৬৮-১ অনুচ্ছেদ আর কম্পিউটার নিয়ন্ত্রিত সীমিত শর্ট সার্কিট টেস্টিং মেশিন

প্রোডাক্ট তথ্যঃ

এই সীমিত শর্ট সার্কিট পরীক্ষার মেশিনটি IEC62368-1:2018 ধারা 5 দ্বারা প্রয়োজনীয়।6.4.১ আর ৫।6.5.1, Annex R.

সীমিত শর্ট সার্কিট পরীক্ষার ডিভাইসটি সুরক্ষা গ্রাউন্ডিং কন্ডাক্টর এবং বর্তমান সুরক্ষা সার্কিট ব্রেকার 1500A পরীক্ষা করতে ব্যবহৃত হয়। The purpose of this test machine is to verify that the protective connecting conductor used in the circuit protected by the device with a rated value not exceeding 25A is compatible with the fault current allowed by the overcurrent protection device, এবং এই ধরনের পরীক্ষার মাধ্যমে অতিরিক্ত নিরাপত্তা সুরক্ষার অখণ্ডতা পরীক্ষা করা।

পরীক্ষার নমুনাঃ অডিও, ভিডিও, তথ্য ও যোগাযোগ প্রযুক্তি সরঞ্জাম।

পরীক্ষার নীতিঃ

সীমাবদ্ধ শর্ট সার্কিট টেস্ট মেশিন তাত্ক্ষণিক উচ্চ বর্তমান পরীক্ষা উপলব্ধি করতে শক্তি সঞ্চয় ডিভাইস ব্যবহার করে। স্রাব সময় এবং প্রাথমিক ভোল্টেজ সেট করা যেতে পারে।ডিসচার্জ শেষ হওয়ার পর, এটি পরবর্তী রাউন্ডের পরীক্ষার জন্য স্বয়ংক্রিয়ভাবে চার্জ করবে। পরীক্ষার সময়, বর্তমান সময় বক্ররেখা উত্পন্ন করার জন্য স্রাব বর্তমান রেকর্ড করা হবে।

সরঞ্জামের বৈশিষ্ট্যঃ

1- বড় শিল্প কম্পিউটার.

2. ঐচ্ছিক স্বয়ংক্রিয় বর্তমান উত্থান পরীক্ষা, ম্যানুয়াল বর্তমান উত্থান পরীক্ষা এবং প্রভাব দ্রুত বিরতি পরীক্ষা, নমনীয় এবং সহজ অপারেশন

3. রিয়েল টাইম প্রদর্শন আউটপুট বর্তমান এবং সময় ফলাফল স্বজ্ঞাত;

4 পারফেক্ট ওভার-কুরেন্ট সুরক্ষা, লক্ষ্য আউটপুট বর্তমান মান, বর্তমান উপরের সীমা এবং বর্তমান প্রতিরোধ সময় স্বতঃস্ফূর্ত সেটিং।

5. গ্রাউন্ডিং সনাক্তকরণ ফাংশন এবং শূন্য রিটার্ন সনাক্তকরণ ফাংশন সহ, গ্রাউন্ডিং এবং শূন্য রিটার্ন নির্ধারিত হওয়ার পরে পরীক্ষাটি পরিচালনা করা যেতে পারে, যা নিরাপদ এবং নির্ভরযোগ্য।

6. আনুমানিক প্রকারের বর্তমান বৃদ্ধি অ্যালগরিদম, যখন সেট লক্ষ্য আউটপুট বর্তমান পৌঁছেছে, বর্তমান অসহিষ্ণুতা সময় স্বয়ংক্রিয় হবে,এবং মোটর স্বয়ংক্রিয়ভাবে শূন্য ফিরে আসবে টাইমিং সম্পন্ন হলে.

7যদি সেট আউটপুট বর্তমানের উপরের সীমা অতিক্রম করা হয়, মোটর স্বয়ংক্রিয়ভাবে শূন্য ফিরে এবং একটি শ্রবণ এবং চাক্ষুষ বিপদাশঙ্কা দিতে হবে।

8সফটওয়্যার ও হার্ডওয়্যারের অত্যাধুনিক এন্টি-ইন্টারফারেন্স ডিজাইন, একাধিক এন্টি-ইন্টারফারেন্স উপায়, কঠোর ইলেকট্রোম্যাগনেটিক পরিবেশে অভিযোজিত।

9. এটি দরজা ইন্টারলক এলার্ম, খোলা ভোল্টেজ যাচাই ইন্টারফেস ইত্যাদি দিয়ে সজ্জিত করা যেতে পারে

বৈশিষ্ট্যঃ

1কন্ট্রোল মোডঃ ইন্ডাস্ট্রিয়াল কম্পিউটার।

2টেস্ট স্টেশন: ১টি স্টেশন।

3পরীক্ষার পরিসীমাঃ <২৫ এ

4. সীমাবদ্ধ বর্তমানঃ ≥ 1500A (নির্ধারিত) ।

5. স্রাব সময়ঃ 5 ~ 100ms সেট করা যেতে পারে।

6পরীক্ষার মোডঃ এসি এবং ডিসি সুইচযোগ্য পরীক্ষা।

7. ডিসচার্জ ভোল্টেজঃ গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কম্পিউটারে সেট করা যেতে পারে।

8পরীক্ষার সময়ঃ স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী কম্পিউটারে সেট করা যেতে পারে।

9. স্ট্যান্ডার্ড কনফিগারেশনঃ পাওয়ার সাপ্লাই ডিসি পাওয়ার সাপ্লাই, ওভার-কুরেন্ট সুরক্ষা ডিভাইস, গ্রাহকদের দ্বারা সরবরাহিত তরঙ্গাকার বক্ররেখা অ্যাসিলোস্কোপ, 2.5 বর্গ মিটার, 43 মিটার পরীক্ষার লাইনগুলির সাথে কনফিগার করা হয়েছে।

10. পরীক্ষার ফাংশনঃ অতিরিক্ত ভোল্টেজ এবং অতিরিক্ত বর্তমান সুরক্ষা ফাংশন সহ নিষ্কাশন ভোল্টেজ এবং সীমা সুরক্ষা সময় সেট করা যেতে পারে।

11. নিরাপত্তা সুরক্ষাঃ এটি অস্বাভাবিক বন্ধ বিপদাশঙ্কা ফাংশন আছে, এবং সংযোগ নিরোধক উপকরণ তৈরি করা হয়।

12. সামগ্রিক মাত্রাঃ আনুমানিকঃ W800 × D600 × H1650mm.

13সরঞ্জাম পাওয়ার সাপ্লাইঃ এসি 220 ভোল্ট 50Hz।
