আইইসি ৬২৩৬৮-১ চিত্র ২৯ শক্ত নিরোধক জন্য বৈদ্যুতিক শক্তি পরীক্ষা যন্ত্র

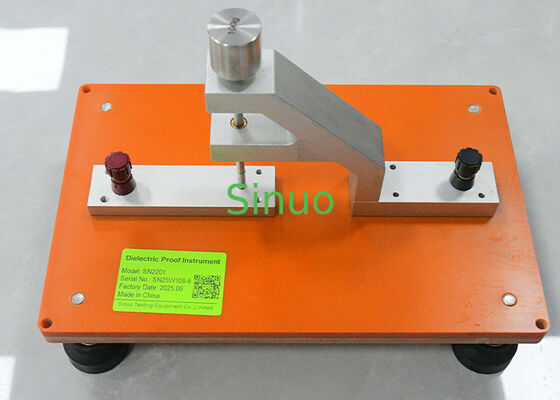

দ্য বৈদ্যুতিক শক্তি পরীক্ষা যন্ত্র হল একটি নিবেদিত পরীক্ষা সরঞ্জাম যা কঠিন অন্তরক পদার্থের ডাইইলেকট্রিক শক্তি এবং অন্তরক কর্মক্ষমতা মূল্যায়নের জন্য ব্যবহৃত হয় আইইসি ৬২৩৬৮-১:২০২৩ ধারা ৫.৪.৯.১, চিত্র ২৯।

যন্ত্রটি পরীক্ষার সময় একটি অন্তরক নমুনার উপর নির্দিষ্ট যান্ত্রিক যোগাযোগের শর্তাবলী প্রয়োগ করার জন্য ডিজাইন করা হয়েছে, যা পরীক্ষাগারগুলিকে যাচাই করতে সাহায্য করে যে উপাদানটি প্রযোজ্য সুরক্ষা মান দ্বারা সংজ্ঞায়িত শর্তাবলীর অধীনে পর্যাপ্ত বৈদ্যুতিক অন্তরক বজায় রাখতে পারে কিনা।

এই আইইসি ৬২৩৬৮-১ চিত্র ২৯ পরীক্ষা সরঞ্জাম বৈদ্যুতিক সুরক্ষা পরীক্ষাগার, পণ্য সার্টিফিকেশন পরীক্ষাগার, গবেষণা ও উন্নয়ন বিভাগ এবং বৈদ্যুতিক ও ইলেকট্রনিক সরঞ্জামের জন্য অন্তরক উপাদান যাচাইকরণকারী নির্মাতাদের জন্য বিশেষভাবে উপযুক্ত।

SN2201 দুটি কনফিগারেশনে সরবরাহ করা হয় বিভিন্ন নমুনার প্রয়োজনীয়তার জন্য। প্রযোজ্য পরীক্ষার ব্যবস্থা অনুযায়ী সংশ্লিষ্ট ক্ল্যাম্প এবং ধাতব বার নির্বাচন করা যেতে পারে, যার মধ্যে রয়েছে Φ ৫-১০০ এবং Φ ৬.৪-৫০ কনফিগারেশন।

কঠিন অন্তরক বৈদ্যুতিক সুরক্ষার একটি গুরুত্বপূর্ণ অংশ কারণ এটি পরিবাহী অংশগুলির মধ্যে অনাকাঙ্ক্ষিত কারেন্ট পথ প্রতিরোধ করে। পণ্য সুরক্ষা মূল্যায়নের সময়, অন্তরক উপাদানকে ভাঙ্গন বা অন্তরক কর্মক্ষমতা হ্রাস ছাড়াই নির্দিষ্ট বৈদ্যুতিক এবং যান্ত্রিক চাপ সহ্য করার প্রয়োজন হতে পারে।

SN2201 এই ধরণের মূল্যায়নের জন্য একটি স্ট্যান্ডার্ড-নির্দিষ্ট আইইসি ৬২৩৬৮-১ চিত্র ২৯ পরীক্ষা ফিক্সচার হিসাবে ডিজাইন করা হয়েছে।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে পরীক্ষা এবং যাচাইকরণ অন্তর্ভুক্ত:

• কঠিন বৈদ্যুতিক অন্তরক পদার্থ
• অন্তরক শীট এবং বাধা
• বৈদ্যুতিক এবং ইলেকট্রনিক উপাদান
• সরঞ্জামে ব্যবহৃত অন্তরক কাঠামো
• কেবল এবং সম্পর্কিত অন্তরক পদার্থ
• ট্রান্সফরমার অন্তরক উপাদান
• বৈদ্যুতিক অন্তরক
• সুরক্ষা-গুরুত্বপূর্ণ অন্তরক অংশ

যন্ত্রটি একটি বৈদ্যুতিক সুরক্ষা পরীক্ষাগারের বৃহত্তর আইইসি ৬২৩৬৮-১ সম্মতি পরীক্ষা ব্যবস্থার সাথে একীভূত করা যেতে পারে, অন্যান্য ডাইইলেকট্রিক শক্তি, অন্তরক প্রতিরোধ, প্রবেশযোগ্যতা এবং যান্ত্রিক সুরক্ষা পরীক্ষা সরঞ্জামের সাথে।

পরীক্ষাটি পরীক্ষা নমুনা এবং সংশ্লিষ্ট পরীক্ষা উপাদানগুলির মধ্যে নির্দিষ্ট যোগাযোগের শর্ত স্থাপন করার উপর ভিত্তি করে।

পরীক্ষার ব্যবস্থার উপর নির্ভর করে, উপযুক্ত ক্ল্যাম্প এবং ধাতব বার নির্বাচন করা হয়। নমুনাটি ফিক্সচারে স্থাপন করা হয়, যার পরে মূল্যায়নের জন্য নির্দিষ্ট পরীক্ষা কনফিগারেশন স্থাপন করা যেতে পারে।

SN2201 নির্দিষ্ট চিত্র ২৯ কনফিগারেশনগুলি ধারণ করার জন্য দুটি ধাতব বার বিকল্প সরবরাহ করে:

• Φ৫ ± ০.১ মিমি ধাতব বার, ১০০ গ্রাম
• Φ৬.৪ মিমি ধাতব বার, ৫০ গ্রাম

এই কনফিগারেশন পরীক্ষাগারগুলিকে প্রযোজ্য পরীক্ষার ব্যবস্থার জন্য নির্দিষ্ট মাত্রিক এবং লোডিং প্রয়োজনীয়তা বজায় রেখে পুনরাবৃত্তিযোগ্য পরীক্ষা সম্পাদন করতে সক্ষম করে।
