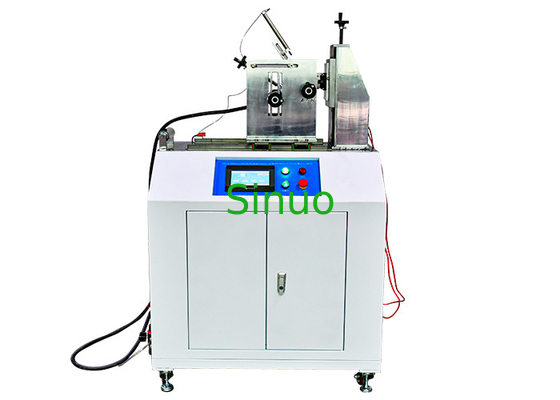

IEC62196-1 পিএলসি ডিসপ্লে স্ক্রিন সহ বৈদ্যুতিক যানবাহনের সকেট ব্রেকিং ক্যাপাসিটি টেস্ট ডিভাইস
| Test Station: | একক, কাস্টমাইজ করা যাবে | Drive Mode: | সার্ভো মোটর ড্রাইভ |
| Digital voltmeter: | 0～300V, নির্ভুলতা ±0.5% | Digital ammeter: | 0～82A, নির্ভুলতা ±0.5% |
| Digital display power meter: | 0～24KW, নির্ভুলতা ±0.5% | Digital display power factor meter: | 0.2～0.999, নির্ভুলতা ±0.5% |
| Timer: | 0～9999 বার, প্রিসেট করা যাবে | Load power capacity: | একক 24KVA |
| High Light: | গাড়ির সকেট ব্রেকিং ক্ষমতা পরীক্ষার ডিভাইস,বৈদ্যুতিক সকেট ব্রেকিং ক্যাপাসিটি টেস্ট ডিভাইস,পিএলসি ডিসপ্লে সহ যানবাহন পরীক্ষার সরঞ্জাম |
||
IEC62196-1 পিএলসি ডিসপ্লে স্ক্রিন সহ বৈদ্যুতিক যানবাহনের সকেট ব্রেকিং ক্যাপাসিটি টেস্ট ডিভাইস
সিস্টেমের ভূমিকা:
পরীক্ষার সরঞ্জামগুলি IEC62196-1: 2020, 20 এবং 21 এর IEC60309-1: 2012 এর 22 এবং 23 অনুচ্ছেদের প্রয়োজনীয়তা পূরণ করে।
বৈদ্যুতিক আনুষাঙ্গিক যেমন চার্জিং ইন্টারফেস, শিল্প প্লাগ, সকেট এবং কপলারের যান্ত্রিক,অত্যধিক পরিধান বা অন্যান্য ক্ষতিকারক প্রভাব ছাড়াই স্বাভাবিক অপারেশনের সময় বৈদ্যুতিক এবং তাপীয় চাপ.
সার্ভো মোটর ড্রাইভ প্রক্রিয়া, যাতে নমুনা পুনরাবৃত্তি প্লাগ এবং টান কর্ম। বহিরাগত লোড ভাঙ্গন ক্ষমতা পরীক্ষা করতে ব্যবহার করা যেতে পারে। বুট / বন্ধ সময়, পরীক্ষা গতি, স্ট্রোক,কোণ টাচ স্ক্রিনে পূর্বনির্ধারিত করা যাবে.
টেকনিক্যাল প্যারামিটারঃ
|
যান্ত্রিক স্থায়িত্ব পরীক্ষার মেশিন |
|
|
টেস্ট স্টেশন |
একক, কাস্টমাইজ করা যায় |
|
বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি |
পিএলসি ইন্টেলিজেন্ট ইন্টিগ্রেটেড কন্ট্রোল, রঙিন হিউম্যানাইজড টাচ স্ক্রিন সহ |
|
ড্রাইভ মোড |
সার্ভো মোটর ড্রাইভ |
|
নমুনা ক্ল্যাম্পিং পদ্ধতি |
যান্ত্রিক clamping, clamping পয়েন্ট অবস্থান তিন অক্ষ ফিক্সচার বরাবর নিয়ন্ত্রিত করা যেতে পারে |
|
লিনিয়ার স্ট্রোক |
0-100 মিমি, পূর্বনির্ধারিত হতে পারে (পরীক্ষার প্লাগ এবং পরীক্ষার সকেট এর মধ্যে দূরত্ব ≥ 50 মিমি) |
|
পরিচালনার সময় |
0-99.9s, পূর্বনির্ধারিত হতে পারে (বৈদ্যুতিক যোগাযোগ 4s এর বেশি নয়, 2s এর কম নয়) |
|
সন্নিবেশ এবং বিচ্ছেদের গতি |
0-0.85m/s পূর্বনির্ধারিত হতে পারে, ডিফল্ট ((0.8±0.1) m/s |
|
পরীক্ষার চক্র |
0 ~ 999999 চক্র পূর্বনির্ধারিত করা যেতে পারে (একটি ট্রিপ প্লাগ বা গাড়ির সংযোগকারী এবং এর সমন্বিত আনুষাঙ্গিকগুলির সন্নিবেশ বা প্রত্যাহার) । একটি লুপ দুটি স্ট্রোক নিয়ে গঠিত,একটি ইনপুট জন্য এবং এক প্রস্থান জন্য. |
|
পরীক্ষার ফ্রিকোয়েন্সি |
0-10 চক্র/মিনিট,পূর্বনির্ধারিত হতে পারে ((3.75চক্র/মিনিট=7.5 স্টোক/মিনিট) |
|
লোড ক্যাবিনেট |
|
|
চ্যানেল |
১ টি চ্যানেল |
|
ডিজিটাল ভোল্টমিটার |
০৩০০ ভোল্ট, নির্ভুলতা ০.৫% |
|
ডিজিটাল এম্পমিটার |
০৮২এ, নির্ভুলতা ±০.৫% |
|
ডিজিটাল ডিসপ্লে পাওয়ার মিটার |
০২৪ কিলোওয়াট, নির্ভুলতা ±০.৫% |
|
ডিজিটাল ডিসপ্লে পাওয়ার ফ্যাক্টর মিটার |
0.২ ০।999, সঠিকতা ±0.5% |
|
লোড মোড |
প্রতিরোধক, প্রবর্তক, ক্যাপাসিটিভ তিন ইন ওয়ান, সুইচযোগ্য |
|
ক্যাপাসিটিভ লোড |
70uf, 140uf, 7.3uf পরিবর্তনযোগ্য |
|
লোড আউটপুট মোড |
প্রতিটি ক্ষমতা (ধারাবাহিক) / ব্যবধান ক্ষমতা সুইচযোগ্য হতে পারে |
|
টাইমার |
0 ¢ 99 99 বার, পূর্বনির্ধারিত হতে পারে |
|
লোড পাওয়ার ক্যাপাসিটি |
একক 24 কেভিএ |
|
আউটপুট বর্তমানের উপরের সীমা |
82A, যখন এটি 82a অতিক্রম করে, এটি স্বয়ংক্রিয়ভাবে কাটা হবে |
|
সাধারণ |
|
|
পরীক্ষার বিষয়বস্তু |
বৈদ্যুতিক কপলার / চার্জিং ইন্টারফেসের ব্রেকিং ক্ষমতা পরীক্ষা বৈদ্যুতিক কাপলার / চার্জিং ইন্টারফেস স্বাভাবিক সেবা জীবন পরীক্ষা |
|
সনাক্তকরণ ফাংশন |
লোডের অধীনে পরীক্ষার সময় একটি ওপেন সার্কিট অ্যালার্ম উপলব্ধি করা যেতে পারে এবং চক্রগুলি বাস্তব সময়ে রেকর্ড করা যেতে পারে। |
|
নিরাপত্তা সুরক্ষা |
গ্রাউন্ড সুরক্ষা, শর্ট সার্কিট সুরক্ষা |
